这几天一直在折腾nRF52832的硬件I2C,到了今天最终出现了成果，在此也印证了那句话：“耕耘就有收获”

52832的硬件I2C尽管官方提供了demo，可是自己对I2C通信理解的不够深入，再一个52832的代码也封装的太深了。可是对接口函数没有一个明白的解释（也能够说是我英文太渣，别人写了可是我没看懂。

。

。），这样对于首次接触nRF产品的人就造成了一定的难度

依据我的开发过程，还是先说明一下I2C的一些相关知识，由于我是先调硬件I2C搞了半天不正确头，然后再开发模拟I2C，模拟的成功了再来调试的硬件TWI（也就是52832的硬件I2C，全称预计是two wire interface）

I2C通信须要两条线：SDA,SCL。

I2C通信设备有两种角色：master和slave。一般用户开发程序都是开发master端，然后去读写作为slave的外设，比方：eeprom,flash,sensor,display device。

在通信过程中，有两组特殊控制信号：

start :scl为高电平时，sda由高电平变为低电平。

stop: scl为高电平时，sda由低电平变为高电平。

（注意在通信过程中。SCL始终由master控制。这句话在做模拟I2C的时候就显得意义非凡了）

master做写数据操作时。先是SCL和SDA都处于空暇状态（两者都是高电平）,然后SDA由高变低（start信号）；变低后SCL拉低，这个时候SDA就能够变成想要的电平。高电平代表bit为1,低电平代表bit为0。电平稳定后拉高时钟（拉高的目的是为了让slave读取数据，SCL为高时，SDA要保持不变。slave读取SDA的电平）。传输数据完了后要结束：先拉高SCL。然后拉高SDA。然后拉低SDA，一个完整的stop信号完毕了。

读数据操作时，start和stop这些时序一样，可是主机要去解析slave传来的数据（电平信号）, 拉低SCL,然后释放SDA（即拉高SDA）,一段延时之后拉高SCL再去读取SDA电平信号（既然是读取电平。这里必要设置为输入引脚啦），假设是高电平则记下是一个H_bit,否则是L_bit，读取到8位数据后假设还要继续读取则回复ACK，否则回复NCK。

ACK信号是SCL拉低后给SDA一个低电平，然后拉高SCL；

ANK信号是SCL拉低和给SDA一个高电平。然后拉高SCL。

以下以解说下master 和 slave传输时整体操作：

master向slave写数据，一般slave端写数据都要一个确定的寄存器地址。即你要往这个外设的哪个位置传数据

以eeprom为例，先发送器件地址0xAE（8位数据。高7位是地址。LSB是传输数据方向：0；0代表写。1代表读，能够当做out。in来理解这样easy记住）。

然后发送寄存器地址，然后发送数据。

时序上面能够是

start–slave_address_write–register_address–N*Send_data–stop

Send_data每发一个字节，slave会回应一个“CK信号”。假设是ACK则发送数据成功了。否则失败

由于是连续的写数据，因此中间能够没有stop,start

读数据操作。要先写进一个寄存器地址，再传递一个读命令

start–slave_address_write–register_address–start–slave_address_Read–N*Receive_data–stop

发送slave_address_Read前要先re_start，跟start信号一样

Receive_data 是接收数据，这时要去识别SDA电平而且解析数据，作出ACK回应。最后一个字节接收完毕回复NCK信号；然后stop。

以下说明nRF52832的硬件I2C代码问题

nRF留出的API接口是

ret_code_t app_twi_perform(app_twi_t * \ p_app_twi,app_twi_transfer_t const * p_transfers,\ uint8_t number_of_transfers,\ void (* user_function)(void)\ )

这个函数调用了app_twi_schedule函数，以此来导入到队列

ret_code_t app_twi_schedule(app_twi_t * p_app_twi, app_twi_transaction_t const * p_transaction)

想要调用app_twi_perform函数那么得准备好參数

1、p_app_twi。这是在TWI传输队列里申请一个位置

英文原话是creating an instance of the TWI transaction manager.

2、p_transfers，这是包括了要传输的数组块的一个数组

3、number_of_transfers，这个是你传输数据块的个数

4、user_function，一个用户的回调函数的函数指针，数据块传输完了API内部会调用这个user_function

解释：上面说的数据块的意思就是一个完整的I2C操作须要用到的信息：包括了slave地址。数据传递方向（读或者写）,传输的数据data_buffer,数据长度length，有无结束标志（意思就是这团传输数据完了后是否结束通信了）

在官方SDK里面文件夹

examples\peripheral\twi_master_using_app_twi里打开project

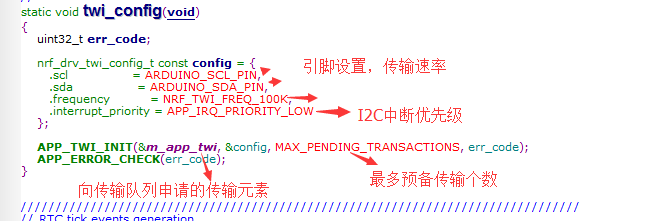

首先初始化TWI

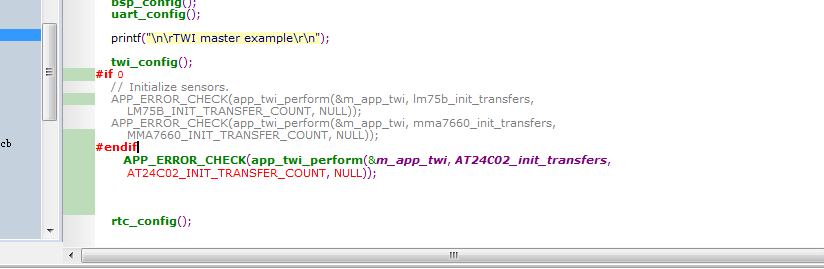

传输数据

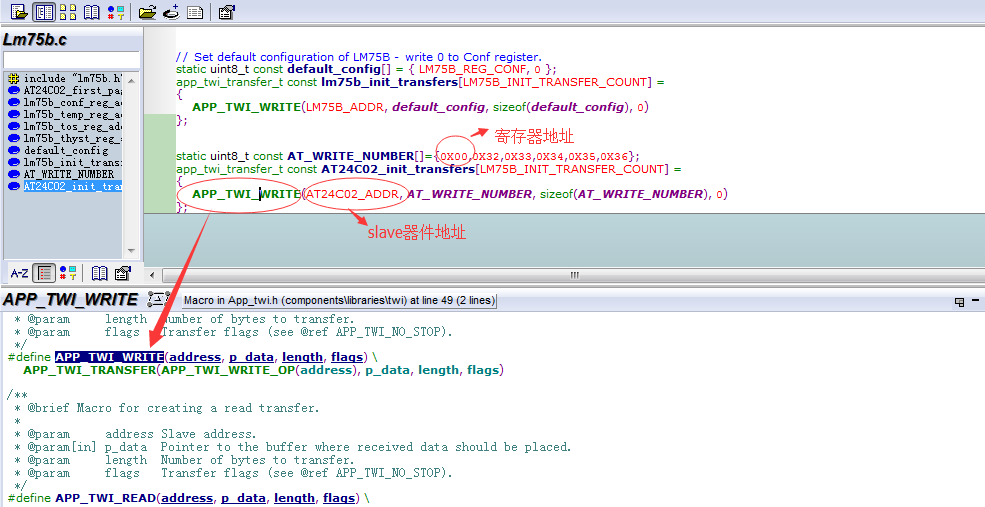

传输的内容

注意AT24C02_init_transfers是一个全局变量数组

也就是它的地址是在堆里面的，不会自己主动释放。这么做的原因是这个数组的地址可能会被多次调用，而放在某个函数里面会造成地址不同造成错误

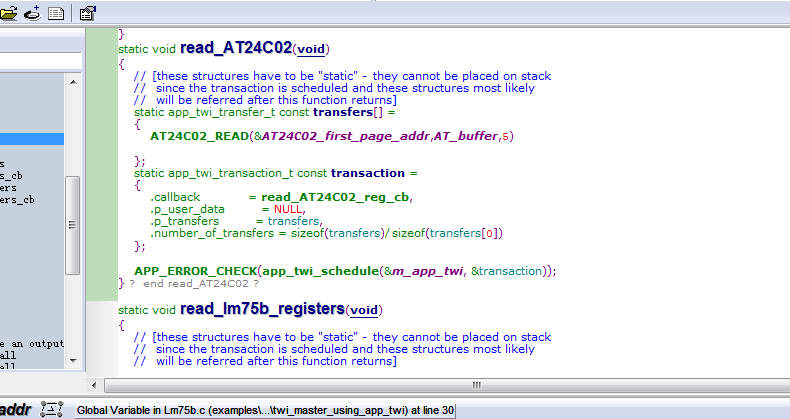

demo里面有解释

// [these structures have to be "static" - they cannot be placed on stack // since the transaction is scheduled and these structures most likely // will be referred after this function returns] static app_twi_transfer_t const transfers[] = { AT24C02_READ(&AT24C02_first_page_addr,AT_buffer,5) };

注意这里的AT_WRITE_NUMBER数组能够理解为一个数据缓冲区，能够通过改变这个数组的内容然后调用app_twi_perform来发数据出去（把const去掉）

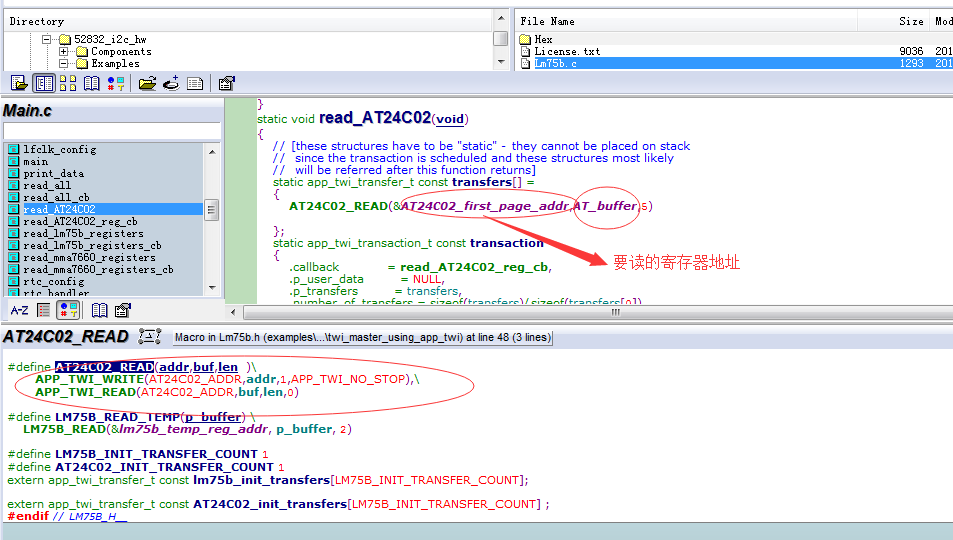

读数据相似，demo用的自己定义传输函数

仿写一个
