ArcGIS制图表达技术-制图表达原理

by 李远祥

在讲述原理之前，需要对上一章内容进行一些必要的补充说明。既然制图表达有很多优势，是不是什么情况下都可以使用制图表达技术呢？如果有以下的一些特殊的要求，那么，可以毫不犹豫的使用制图表达

•标准的符号(Symbology)不满足制图要求/规范
•一套空间数据，生产多种制图产品
•需要更加灵活的制图
•专业的地图制图出版

第一点是最需要权衡是否使用制图表达的，因为在ArcGIS制图体系里面，标准的符号技术已经能解决绝大部分问题，只要适当使用一些技巧，也就能无限的贴近制图规范。但是，如果通读了制图规范之后，发现有些符号规则是无法在标准符号体系里面实现的，那就只能考虑使用制图表达了。

第二点是制图表达的特点，允许将多个制图方案（或者说是多种配色风格）保存下来，并随时可以快速更改的，有这样的需求，应该果断使用制图表达。

第三点则是对地图本身的要求。如果希望像PS或coredraw那样灵活进行绘图和处理的，那么在ArcGIS中只能使用制图表达，制图表达里面可以进行自由的绘制和渲染。

第四点是具体的工作模式了，如果是用作专业的地图出版，那就要求非常高了，那就只能用制图表达来满足求生产要求。

制图表达能够很好的解决以下的几个大问题：

•制作更美观的地图
•满足精确定义的制图规范
•使用一套空间数据，生产多种制图产品
•减少人工制图编辑的工作量
•避免使用其他图形编辑软件来二次处理地图产品

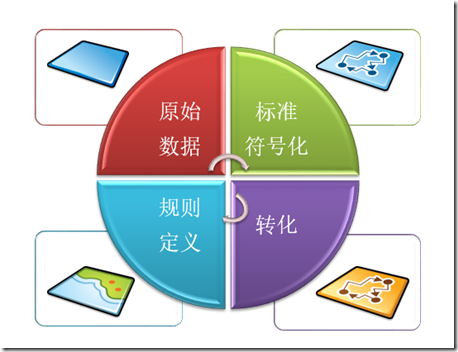

只要确定了需要使用制图表达，那接下来就可以根据制图表达流程进行制作了。使用制图表达之前，建议是先做一部分的标准符号渲染，然后再进行转换，这样才可以减少相当一部分的工作量。下图是其基本的操作流程

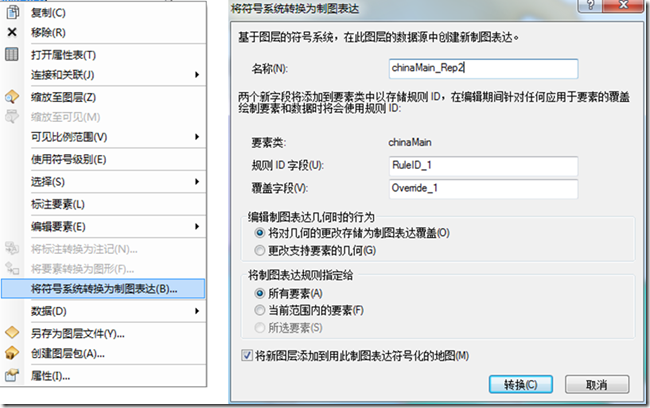

最快捷的方式在图层渲染做好后，转换为制图表达，ArcGIS会默认分解原来的标准符号规则到制图表达规则中，这样可以减少一些规则的设置。在图层的右键菜单，选择【将符号系统转换为制图表达】，然后在弹出框中输入制图表达的名称，以及规则ID字段名、覆盖字段名，点击确定之后即可实现。如下图

RuleID字段和Override字段分别尤其特殊的作用。其中RuleID 字段是用作记录某个要素所使用的制图表达规则，Override字段则是个blob字段，用于存储制图表达规则特定于要素的覆盖值，那就是说，如果没有任何的规则适用，采用的是像手工编辑那样的修改，这个字段记录的就是这些没依规则的修改值，可以夸张的说，这个字段记录的就像CAD一样的信息。如上一章节提到的运动场的效果，就是完全记录在这一个字段中，ArcMap读取这个字段的信息进行了重新绘制。

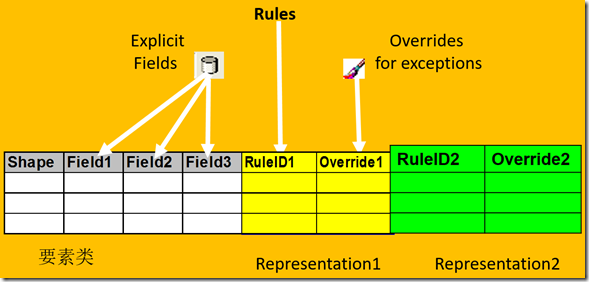

制图表达是将其规则和图形绘制保存在数据当中，因此使用了制图表达之后的featureclass就不需要使用mxd来表现了，在数据加载的时候可以选择使用具体的某个制图表达来显示图层。如果一个图像像表达多种风格的话，可以再新多个制图表达，不同的制图表达是独立开来的，会在新的RuleID和Override字段中记录下来，就像下图，多个制图表达就是用多套RuleID和Override字段来区分。

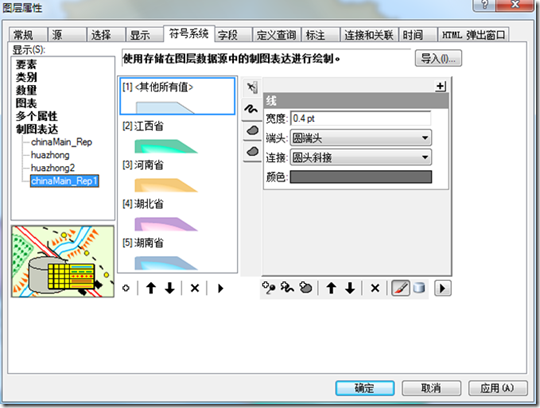

可以看到下图就是多个制图表达记录在数据当中，可以通过左侧的制图表达进行选择进行切换不同的显示方案。

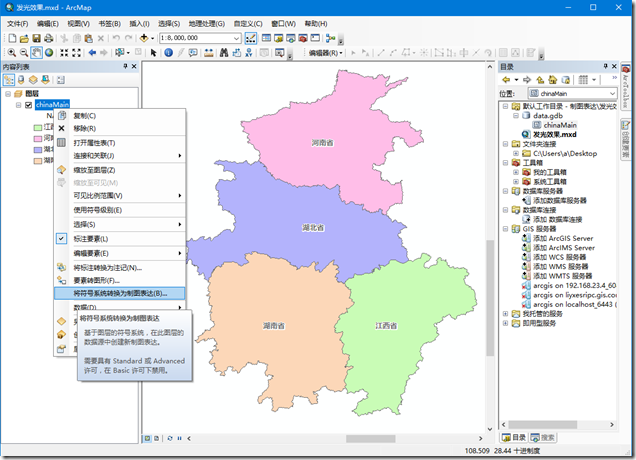

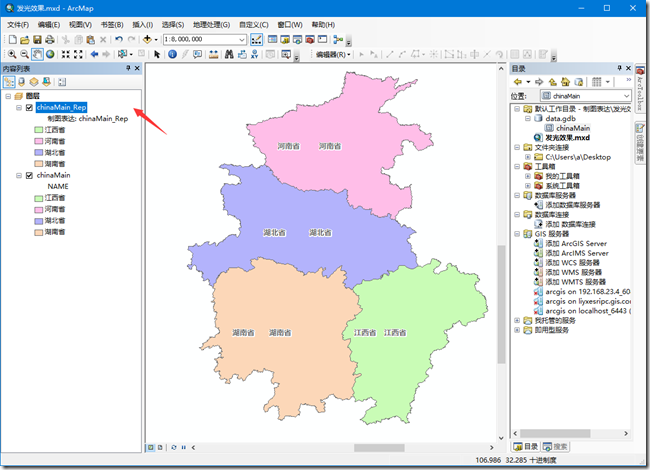

我们可以开看看一个简单的例子，做一个行政区面发光的例子。按照之前所说的流程，线将数据加入到ArcMap中，做一个唯一值渲染将不同的行政区进行区分，并转换为制图表达如下图

转换之后会默认增加一个图层，图层的名称为原来图层名称加上“_rep”，转换后可以将原来的图层删除掉。

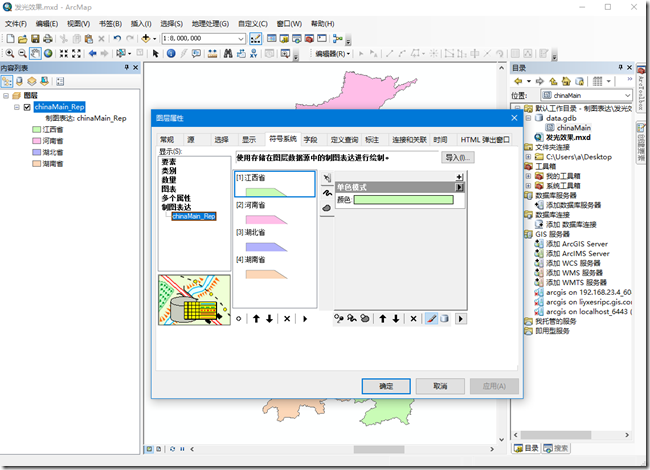

在Rep图层中双击或者右键到图层属性，可以看到转换后ArcMap会将制图系统转换到制图表达中去。每一个规则就是当时使用唯一值渲染的唯一值进行区分。这就是我们为什么要先进行简单的符号渲染，然后才转制图表达的原因，确实省掉我们重新划分制图表达的工作。

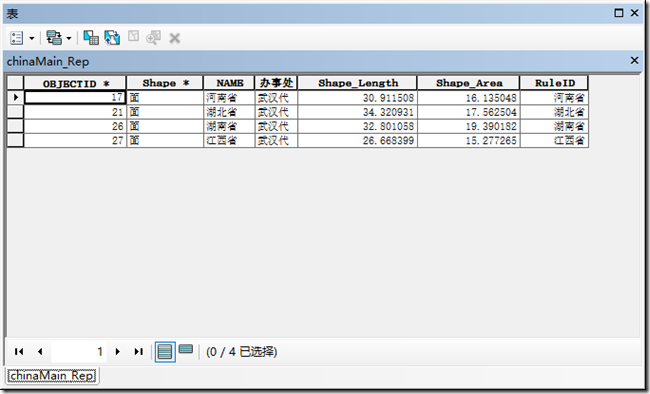

每一规则都可以在属性值中查看出来，例如打开属性表，可以看到RuleID字段，Override字段默认是不显示的，可以在属性表设置【打开所有字段】来看到它。RuleID显示的名称都是以划分的规则名称名来记录（注意：这个名称不是制图表达规则，它是为了显示当前要素使用了哪一个规则集合而已，真正应用的规则不在属性表中查看）

制图表达规则的查看和设置，必须在制图表达的设置面板中进行设计。选中某一个规则名称，然后点击右上角的加号，弹出制图表达的规则集合，如下图所示

在制图表达中，没有标准符号那么严格规定，标准符号的使用都是严格的定义的，点要素只能用点符号渲染，线要素只能用线符号渲染。但制图表达不一样，它用的是规则，而不是符号，所以，面要素可以用面去显示，也可以用点去显示。每一个要素类型都可以自定义不同的符号，使用不同的规则进行组合。这对于初解除制图表达的人可能非常困惑，但一旦一起来的话，就会发现这些规则组合起来几乎解决了所有的符号渲染问题。

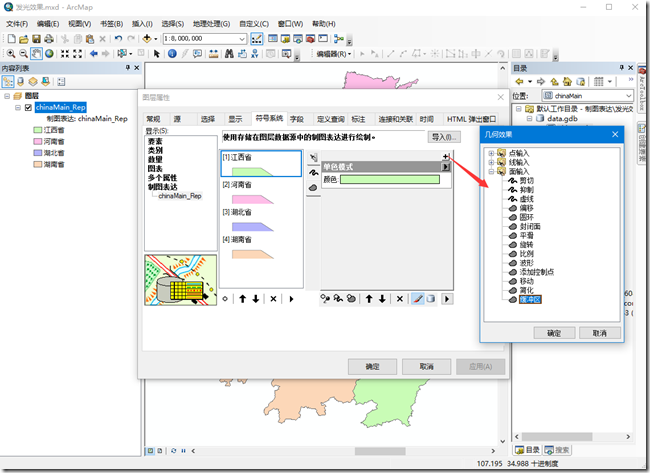

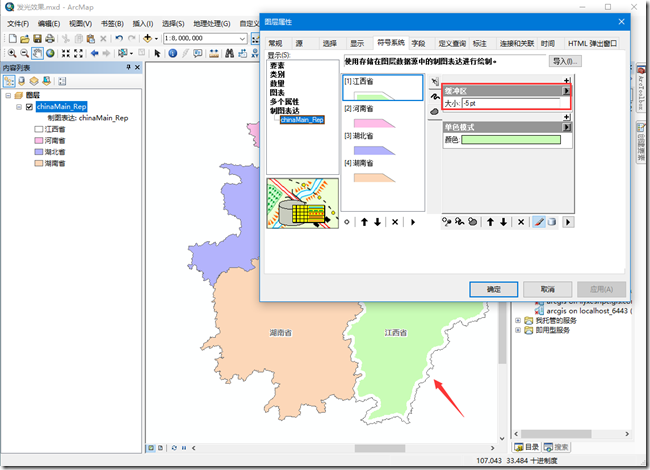

下面我们其中一类面分类进行一个缓冲区的显示，对面要去进行内收缩操作，这类似于使用buffer工具去处理数据一样，但制图表达中并不会产生新的数据。最终的结果就是导致了“江西省”在面填充部分对往边界内收缩了5pt（注意：制图表达设置的单位为pt，因此，在使用全必须先确定出图的比例尺，然后固定下来，各种设置值都要最终换算为pt单位）

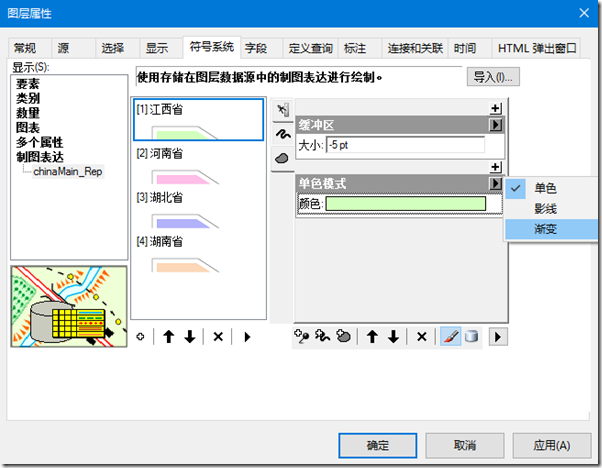

其余的几个省份，我们也可以逐个设置铜同样的规则，这样线做成一个缓存面的效果。接下来可以设置不同的面效果，例如做发光效果其实就是一个色彩渐变的效果，可以在右上角的小箭头符号点击，选择【渐变】

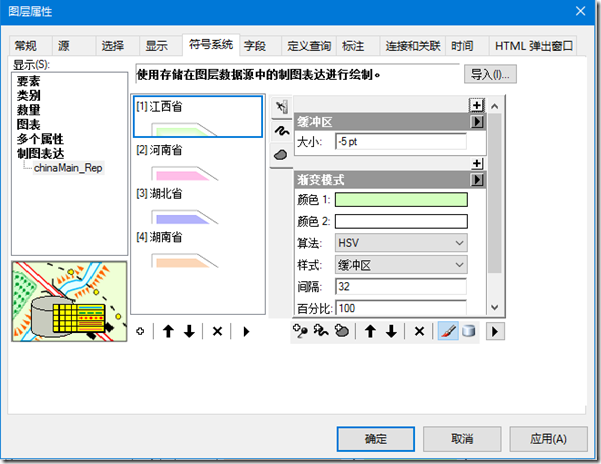

渐变效果需要设置一些参数，如初始的颜色和变化的颜色，将颜色1设置为主要显示的颜色，颜色2为过度颜色，为了带到发光的效果，一般使用白色，这样的过度会相当不错

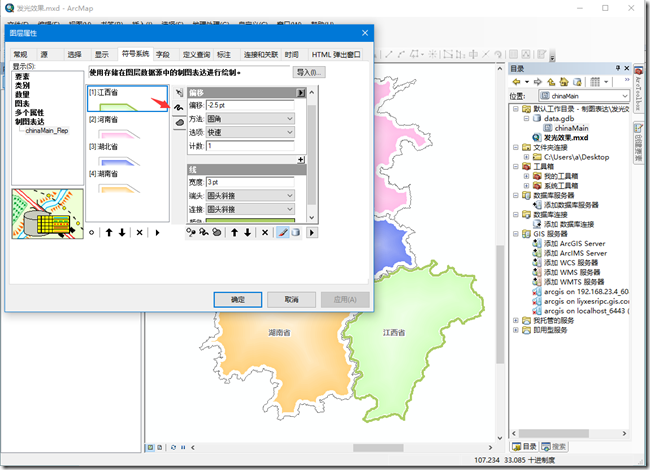

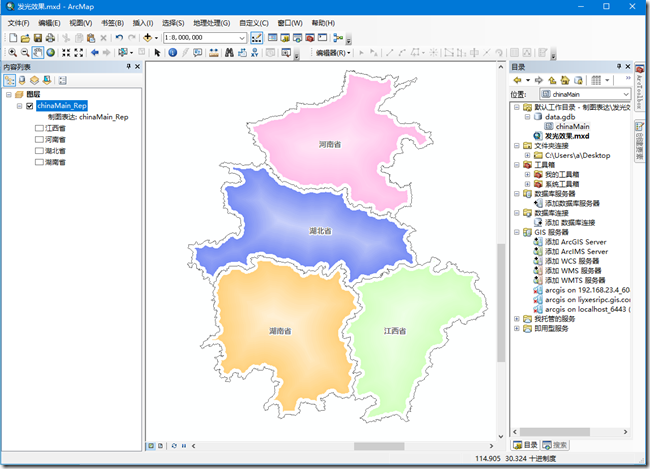

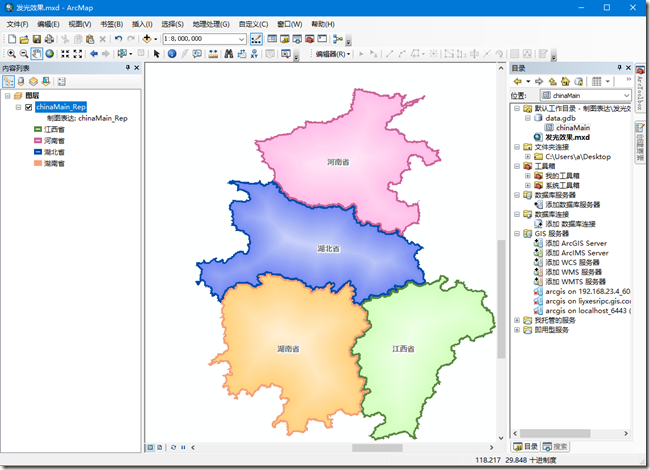

每一个类型都设置对应的渐变参数，最后效果可以看看
