目前对接阿里云物联网平台有多种软件和硬件，可以有多种不同语言来实现对接，比如c/c++，Java，JS，Python，C#等等，不过C#版本只有PC对接云平台的代码，嵌入式的目前还没有看到，所以本篇文章是基于STM32F429芯片，采用C#语言对接阿里云物联网平台高级版。

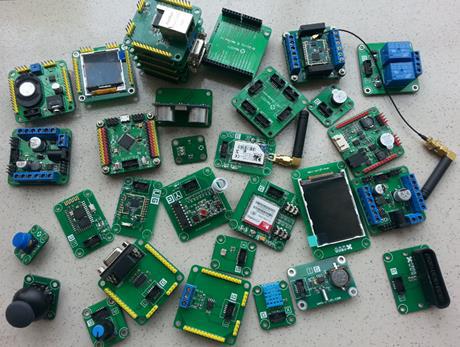

下面是对接阿里云物联网平台的硬件，.Net Gadgeteer套件，有14个不同接口，可以对接近百种模块。

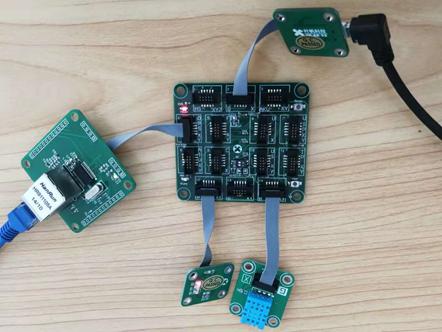

我们今天选用的是温湿度模块，LED模块，USB模块和主板模块，如下图所示：

1、 USB Device模块插入2#接口

2、 DHT11模块插入14#接口

3、 LED模块插入12#接口

4、以太网模块插入4#接口

第一步：我们需要在阿里云物联网平台创建一个产品及对应设备

和阿里云官方示例不一样的是，我们额外增加了一个属性LED，具备读写能力，枚举型变量，0-表示关灯，1-表示开灯

这个定义好后，我们创建设备，并且获取设备的三元组。

第二步：基于官方MQTT的C#代码库M2Mqtt.NetMf42嵌入式版本，实现Alink协议。

（1）上传数据到云端

byte[] bytData = new byte[];float T = ;float H = ;int ret = gs.IOControl((int)(*+)); //PG11if (ret != -){ bytData[] = (byte)(ret & 0xFF); bytData[] = (byte)(ret >> & 0xFF); bytData[] = (byte)(ret >> & 0xFF); bytData[] = (byte)(ret >> & 0xFF); H = Byte2Float(bytData[], bytData[]); T = Byte2Float(bytData[], bytData[]); Debug.Print("H = " + H.ToString() + " T = " + T.ToString()); string payload_json = "{" +"\"id\": " + DateTime.Now.Ticks + "," +"\"params\":{" + "\"temperature\":" + T + "," + "\"humidity\":" + H + "," +"}," +"\"method\":\"thing.event.property.post\"" +"}"; string Data = Guid.NewGuid().ToString(); mqttClient.Publish(post_topic, Encoding.UTF8.GetBytes(payload_json), MqttMsgBase.QOS_LEVEL_AT_LEAST_ONCE, false);Debug.Print(payload_json);}

读取模块的温度T，和湿度H，然后推送到物联网平台。

（2）下发控制命令到设备

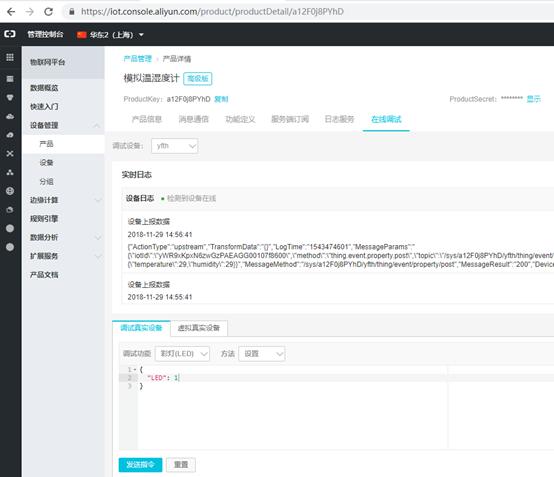

云端单击“发送指令”，则设备的MqttMsgPublishReceived事件会接收到如下格式的数据：

{"method":"thing.service.property.set","id":"","params":{"LED":},"version":"1.0.0"}

声明LED对象后，我们就可以根据这个信息来开关LED灯(如下)

OutputPort led = new OutputPort((Cpu.Pin)(*+),false);

然后在MqttMsgPublishReceived事件里做如下处理：

string json = "";if (e.Message.Length > ){ //{"method":"thing.service.property.set","id":"196011725","params":{"LED":1},"version":"1.0.0"} json = new string(System.Text.UTF8Encoding.UTF8.GetChars(e.Message)); Debug.Print("Message:" + json); string strLED =json.Substring(json.IndexOf("LED")+,); led.Write((strLED == ""));}

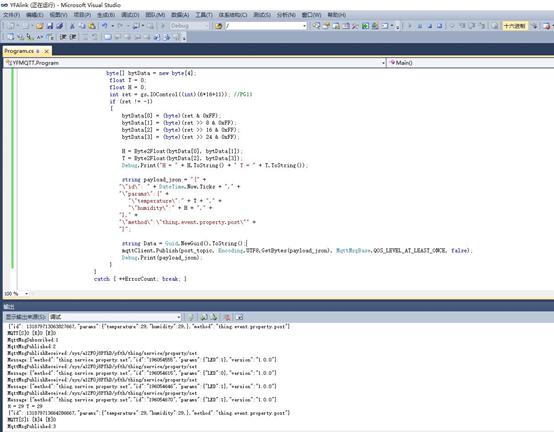

第三步：运行代码
