背景

在做学习Linux时经常会在win环境下安装虚拟机，这其中涉及到一些细节操作，需要对虚拟机工作模式加以理解。

本文在学习hadoop分布式环境搭建时写作。

1、虚拟交换机

VMWare有三个虚拟交换机，分别是VMnet0（用于桥接网络）、VMnet1（用于Host-Only）和VMnet8（用于NAT网络），还可以根据需要添加VMnet2～VMnet7和VMnet9等7个虚拟机交换机。

安装好VMWare虚拟机之后，在网络连接里可以看到两块虚拟的网卡。

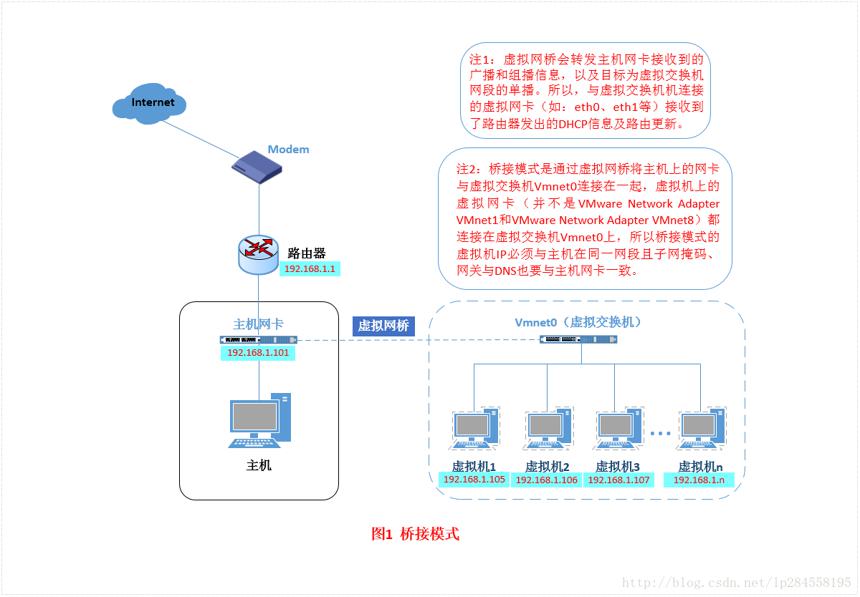

1）桥接模式：这种模式下，虚拟系统就像是局域网中的一台独立的主机，与宿主计算机平等的存在于网络中。本地物理网卡和虚拟网卡通过VMnet0虚拟交换机进行桥接，这里的虚拟网卡既不是Adepter VMnet1也不是Adepter VMnet8。既然是独立地位，因此没必要给宿主计算机安装单独的网卡。

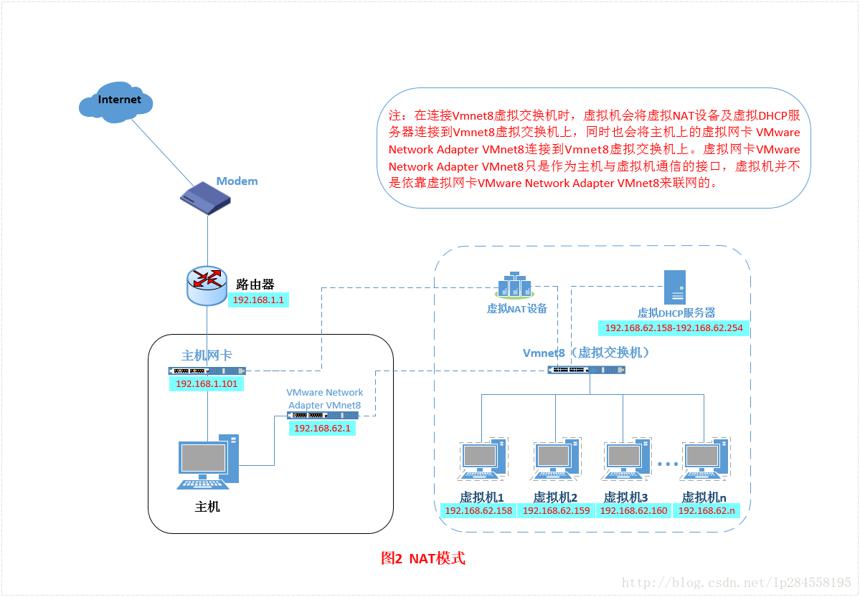

2）NAT模式：在NAT网络中，会用到VMware Network Adepter VMnet8虚拟网卡，主机上的VMware Network Adepter VMnet8虚拟网卡被直接连接到VMnet8虚拟交换机上与虚拟网卡进行通信。
VMware Network Adepter VMnet8虚拟网卡的作用仅限于和VMnet8网段进行通信，它不给VMnet8网段提供路由功能，所以虚拟机需要虚拟一个NAT服务器。VMware Network Adepter VMnet8虚拟网卡的作用就是为主机和虚拟系统的通信提供一个接口，即使宿主机的VMware Network Adepter VMnet8网卡被关闭，虚拟机仍然可以连接到Internet，但是主机和虚拟机之间就不能互相访问了因为不在同一个网络。
宿主计算机就相当于是开启了DHCP功能的路由器，虚拟系统就是内网中的一台实际的机器。

3）Host-Only：虚拟网络是一个全封闭的网络，它唯一能够访问的就是主机。其实Host-Only网络和NAT网络很相似，不同的地方就是 Host-Only网络没有NAT服务，所以虚拟网络不能连接到Internet。主机和虚拟机之间的通信是通过VMware Network Adepter VMnet1虚拟网卡来实现的。

3、VMWare虚拟机软件相关

1）克隆

VMWare安装的虚拟机可以克隆，对于安装集群非常方便，右键安装的系统，在Manage下面有Clone。

2）虚拟网络配置

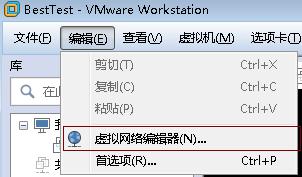

Edit-->Virtual Network Editor；可以设置VMware Network Adepter VMnet8的默认地址，以及虚拟网卡的网管地址。

右键点击VMware快捷方式，打开文件所在位置 -> 双击vmnetcfg.exe -> VMnet1 host-only ->修改subnet ip 设置网段。

在虚拟软件上 -- My Computer -> 选中虚拟机 -> 右键 -> settings -> network adapter -> host only -> ok。

这里设置的

3）解决VMware虚拟机桥接模式无法上网？

首先查看本地以太网是否安装了VMware Bridge Protocol

控制面板 --> 网络和Internet --> 网络连接 --> 以太网右键属性 --> 查看是否有安装VMware Bridge Protocol。

其次查看VMware虚拟网络编辑器的VMnet0桥接模式设置

编辑 --> 虚拟网络编辑器 --> 桥接模式 --> 桥接到默认自动，修改为你本地实际的Controller。

最后禁用并启用虚拟系统本地连接

注意：测试网络联通与否不要使用百度网址测试，或者ping www.baidu.com。配置8.8.8.8可能根据域名访问不了，使用这种方法必须保证DNS配置正确，下面推荐几个DNS服务器。

百度IP地址：115.239.210.27可用的DNS服务器：
.
首选：119.29.29.29
备选：182.254.116.116
.
首选：114.114.114.114
备选：114.114.114.115
.
180.76.76.76
.
首选：223.5.5.5
备选：223.6.6.6

4、NAT模式下，虚拟系统设置静态IP

三个地方的网关地址，网段要统一起来，避免不必要的麻烦。

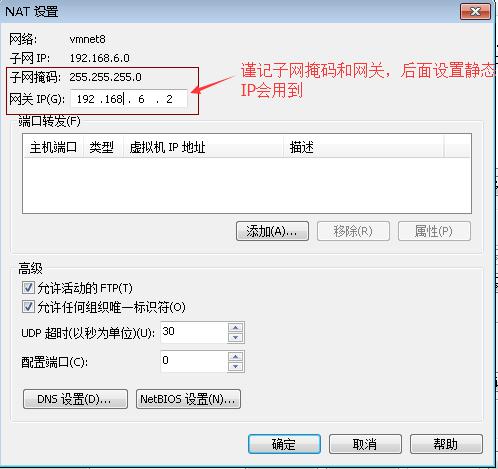

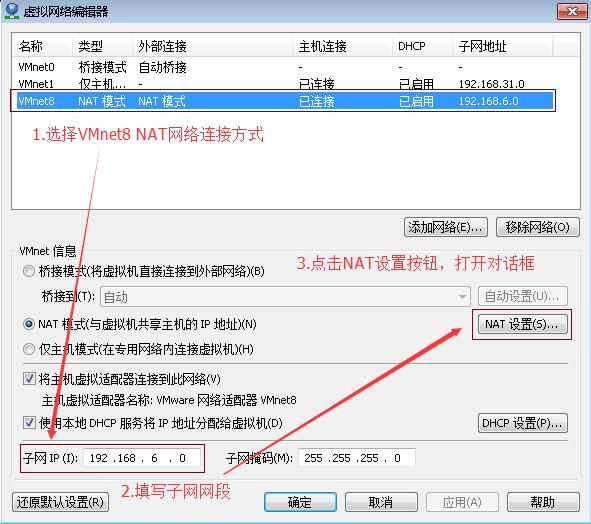

（1）虚拟机设置

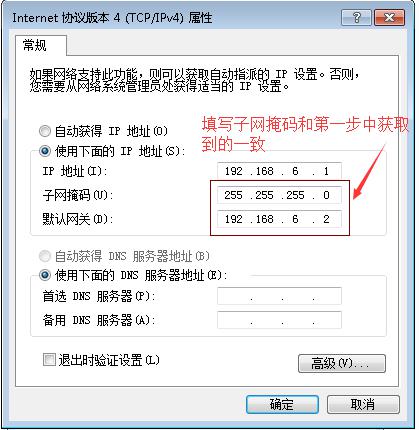

（2）宿主计算机设置

（3）虚拟系统设置

1）通过Linux图形界面修改

右键点击右上方的两个小电脑 -> 点击Edit connections -> 选中当前网络System eth0 -> 点击edit按钮 ->
选择IPv4 -> method选择为manual -> 点击add按钮 -> 添加IP：192.168.6.200
子网掩码：255.255.255.0 网关：192.168.6.2 -> apply

2）修改配置文件

vim /etc/sysconfig/network-scripts/ifcfg-eth0
修改加注释的几个字段
DEVICE="eth0"
BOOTPROTO="static" ###
HWADDR="00:0C:29:3C:BF:E7"
IPV6INIT="yes"
NM_CONTROLLED="yes"
ONBOOT="yes" ##代表启动时是否激活
TYPE="Ethernet"
UUID="ce22eeca-ecde-4536-8cc2-ef0dc36d4a8c"
IPADDR="192.168.6.200" ###
NETMASK="255.255.255.0" ###
GATEWAY="192.168.6.2" ###

3）使用setup命令进入伪图形界面也可以设置
更改配置可能不一定及时生效，需要切换到root用户执行service network restart

5、宿主机与虚拟系统之间的网络拓扑

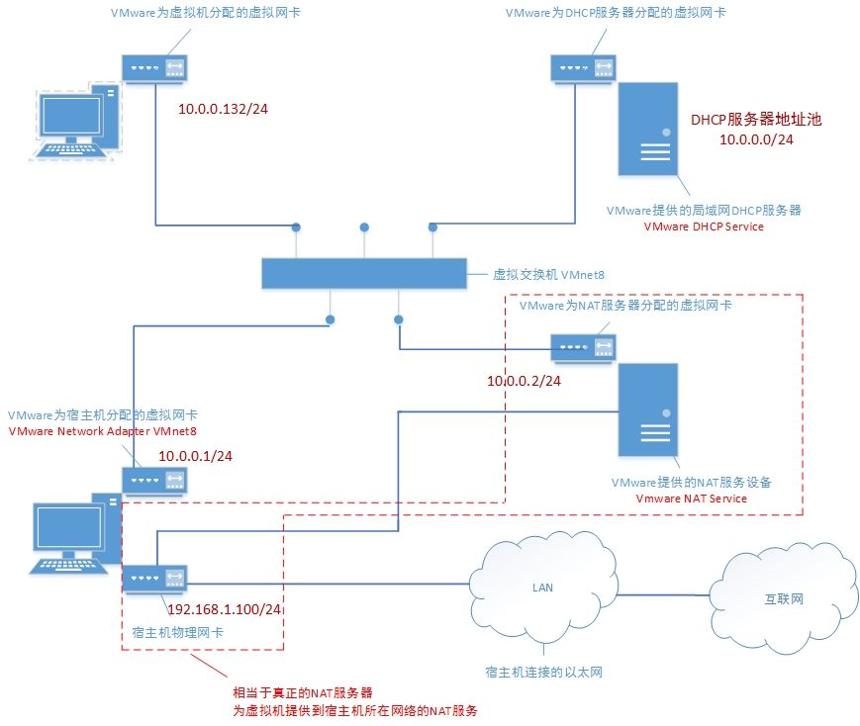

（1）总图

6、参考链接

https://blog.csdn.net/lp284558195/article/details/79388847 Vmware(client)与宿主机之间的网络连通设置
