TexturePacker是一个常用的制作sprite sheet的工具，它提供了很多实用的功能。

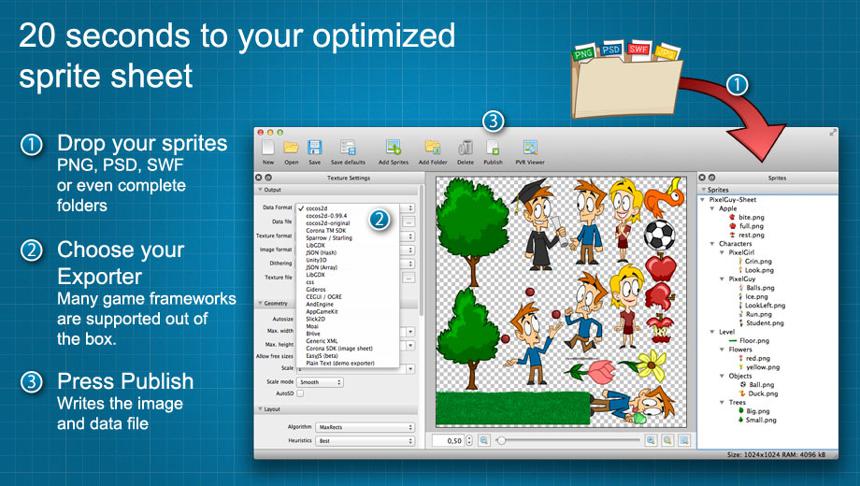

一般我们制作sprite sheet都是使用他的gui版本，纯手工操作，就像下面这张图示的一样。

刚开始我们的项目也是使用这种方式，但后来发现这种方式在开发中有很大的问题。随着图片的增多，sprite sheet会越来越多，为了生成这些sprite sheet需要做很多重复的手工劳动，再考虑到给Android平台打包的sprite sheet配置和iOS的不同，还有包括图片变更，配置优化等情况，算下来光打包sprite sheet就需要巨大的工作量，这还不考虑由于手工误操作造成的各种问题。

于是我就考虑，如何尽可能地减少打包sprite sheet的工作量，提高开发的效率。后来通过搜索，看到raywenderlich上一篇关于使用TexturePacker的文章，里面比较详细地介绍了TexturePacker的用法，特别还提到了它的命令行工具的使用以及这个工具和xcode的集成，这给了我想要的答案。

接下来讲一下我在项目中如何使用这个TexturePacker的命令行工具以及实用它的一些经验。

---------------------------------------正式开始的分割线-----------------------------------------

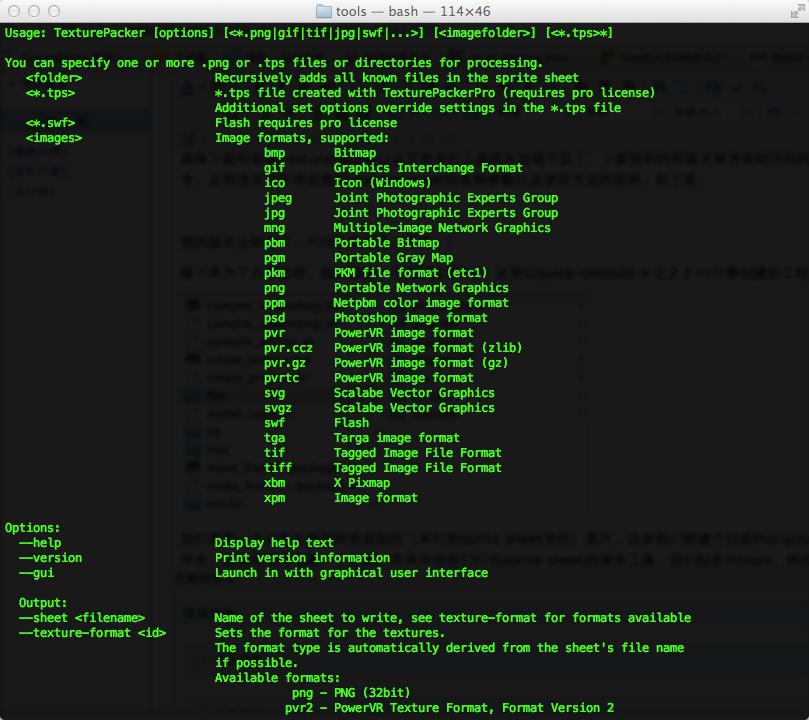

具体下载和安装TexturePacker以及它命令行工具的方法就不说了，上面提到的那篇文章里有较详细的说明。一些准备就绪后，我们可以在命令行里执行texturepacker命令，正常情况下你将会看到texturepacker的各种参数以及使用方法的说明，如下图：

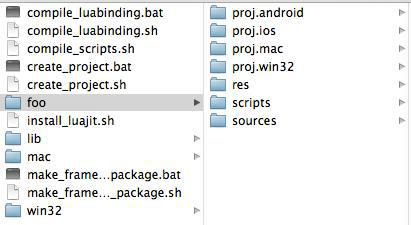

接下来为了方便说明，我们新建一个测试工程foo，这里以quick-cocos2d-x-2.2.1-rc引擎创建的工程为例，创建好后目录结构如下图：

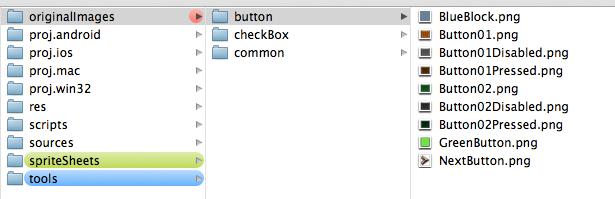

我们需要一个目录去保存所有原始的（未打到sprite sheet里的）图片，这里我们新建个目录叫originalImages，然后找些图片，丢进这个目录，并将他们分类到不同的文件夹，接着我们再创建一个目录，用来存放我们打包sprite sheet的脚本工具，我们起名叫tools，然后，我们再创建一个目录spriteSheets，用于存放打好的图片，最后，一般我们会将工程用到的图片存放到res/images目录里面，所以为了清楚，再创建一个这个文件夹，最终目录结构如下图所示：

接下来我说一下思路，我们的脚本工具存放在tools文件夹中，运行之后会去遍历originalImages这个目录下的所有文件夹，然后将每个文件夹中的图片打包为一个sprite sheet，这个sprite sheet名字与该文件夹的名字相同，接着将打包后的sprite sheet文件复制两份，一份存入spriteSheets目录中，另一份拷贝到我们程序使用图片的目录。

举例来说，当我运行脚本，会生成三份sprite sheet,分别是button.png,button.plist,checkBox.png,checkBox.plist,common.png,common.plist，他们分别会存放入spriteSheets目录和res目录下的images目录中（一般res目录下的images目录用来存放程序中用到的图片）。

---------------------------------------渐入佳境的分割线------------------------------------------

好的，一切准备就绪，我们开始说说这个脚本究竟要如何编写。

首先我们需要大概了解一下texturepacker的一些常用参数。

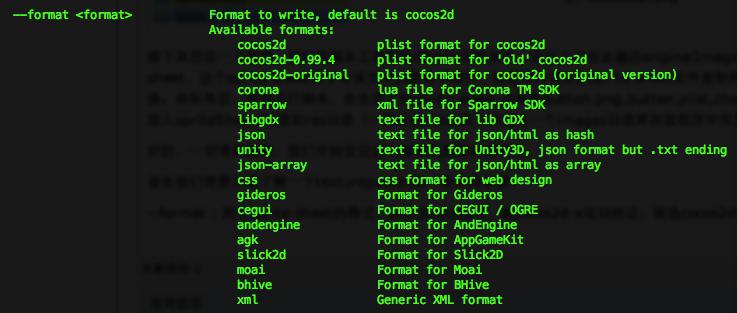

--format

指定sprite sheet的格式，默认是cocos2d，做cocos2d-x项目的话，就选cocos2d就行。可选的选项如下：

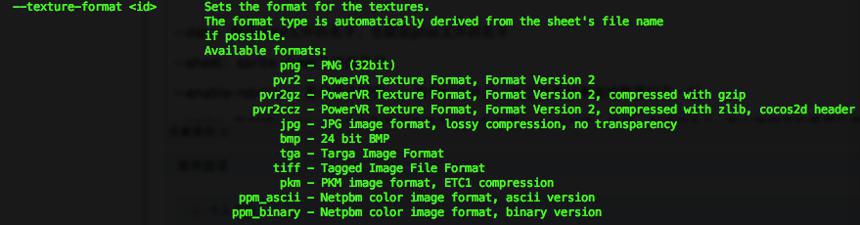

--texture-format

非常重要的一个属性，指定texture的格式。如果我们做iOS上的游戏，一般都会使用PVR，因为这个format的texture是专门为苹果iPhone和iPad的图形处理器优化的，而Android因为设备硬件多种多样，所以我们一般可能会选用png格式的，感兴趣的朋友可以自己搜索一下相关内容。这个参数如果不指定值的话texturepacker会尝试去根据sprite sheet的命名来自动选择一个合适的format。具体的选项如下：

--data

指定data文件的名字，也就是plist文件的名字

--sheet

sprite sheet文件的名字

--enable-rotation

是否开启旋转。一般我们会开启，为了更有效率的将散图打在一起。

--scale

在创建sprite sheet之前为所有散图做一个调整scale的操作，比如，如果是0.5，那么就把原始图都压缩一般大小，再存入sprite sheet中

--shape-padding

设置每个图片在sprite sheet中的间隔，默认是2

--max-size

sprite sheet的最大尺寸，你不可能将所有图片都打入到一张sprite sheet里，因为没有设备能支持这样的sprite sheet，于是需要限定大小:)。

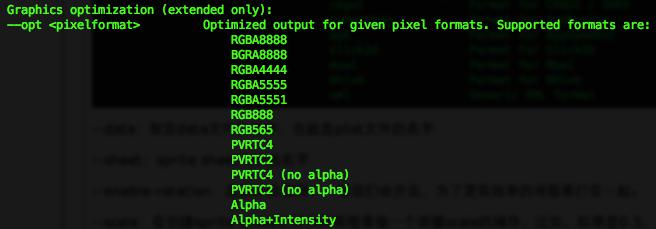

--opt

这个是很重要的一个属性，决定了sprite sheet的像素格式，这个属性可以很大程序改变sprite sheet所占的内存。常用的选项如下：

--trim

为了能在一张sprite sheet加入更多的图片，裁减掉原始图片的空白像素，但是使用的时候还是按照图片的原始尺寸来使用。

--smart-update

智能更新，为了避免重复生成相同内容的sprite sheet，texturepacker会检查现存的sprite sheet和将要生成的sprite sheet内容是否相同，如果不同再生成新的，如果相同则不生成。

---------------------------------------激动人心的分割线------------------------------------------

好了，最后激动人心的时刻到了，我们上脚本！（脚本写的一般，多包涵）

#! /bin/bash CURRENT_DIR=`dirname $` # input paths
IMAGE_DIR=$CURRENT_DIR/../originalImages # path that game proj use
GAME_IMAGE_PATH=$CURRENT_DIR/../res/images # temporary path to place the sprite sheets
OUTPUT_PATH=$CURRENT_DIR/../spriteSheets
OUTPUT_PATH_PVR=$OUTPUT_PATH/packagedPVR
OUTPUT_PATH_PNG=$OUTPUT_PATH/packagedPNG # path of the texture packer command line tool
TP=/usr/local/bin/TexturePacker # $: Source Directory where the assets are located
# $: Output File Name without extension
# $: RGB Quality factor
# $: Scale factor
# $: Max-Size factor
# $: Texture Type (PNG, PVR.CCZ)
# $: Texture format
pack_textures() { ${TP} --smart-update \
--texture-format $ \
--format cocos2d \
--data "$2".plist \
--sheet "$2".$ \
--maxrects-heuristics best \
--enable-rotation \
--scale $ \
--shape-padding \
--max-size $ \
--opt "$3" \
--trim \
$/*.png } # check the output path if [ -d $OUTPUT_PATH ];then
:
else
mkdir $OUTPUT_PATH
fi if [ -d $OUTPUT_PATH_PVR ]
then
:
else
mkdir $OUTPUT_PATH_PVR
fi if [ -d $OUTPUT_PATH_PNG ]
then
:
else
mkdir $OUTPUT_PATH_PNG
fi # do the job
for i in $IMAGE_DIR/*
do
if [ -d $i ]
then
spriteSheetName=`basename $i`
pack_textures $i $OUTPUT_PATH_PNG/$spriteSheetName 'RGBA8888' 1 2048 'png' "png"
pack_textures $i $OUTPUT_PATH_PVR/$spriteSheetName 'RGBA8888' 1 2048 'pvr.ccz' "pvr2ccz"
fi
done # cp them to the game proj image path cp -f $OUTPUT_PATH_PVR/* $GAME_IMAGE_PATH

将脚本的内容保存到一个文件中，命名后把后缀改为command，比如我是这个样子的：

然后记得在命令行里改一下脚本的权限，最后双击一下脚本，新鲜的sprite sheets就打包出来了，如果有什么图片的改动，只需要修改originalImages这个目录下的图片，然后双击一下脚本，新的sprite sheet就生成好了，再也没有了无聊烦人的手工劳动，向TP的GUI说再见吧！是不是很爽？：）

----------------------------------------最后的分割线-----------------------------------------

最后简单说一下在脚本里我们做的事情：

在脚本中我们针对originalImages里面每一个文件夹中的图，生成了两份sprite sheet，这两份唯一的区别是一份是pvr2ccz格式的，一份是png格式的，其他的属性都相同：像素格式RGBA8888，scale为1，最大尺寸为2048*2048。在生成完成后，将所有的sprite sheet拷贝到了spriteSheets这个文件夹，并把其中pvr格式的sprite sheet拷贝到了我们工程使用的图片目录里。

OK，大概就是这样子，那个脚本可以根据项目具体需求去改，我写的很简单，也没加什么log，这个其实完全可以写得更智能话写，这就留给各位去发挥了。

----------------------------------一些更新和补充----------------------------------------

最近有园子里的朋友和我交流了几个问题，我觉得其中有2个挺不错的，具体交流的内容在本文的留言里面有，不过为了方便大家查阅，我把它们整理（其实主要是截图，我是有多懒=。=）了一下，整合到这个篇文章中：

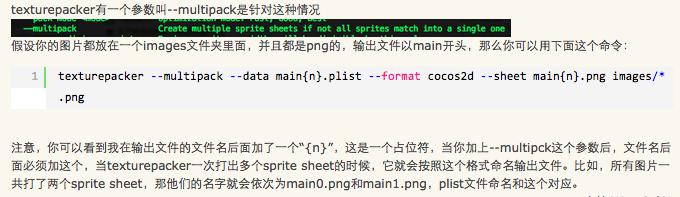

问题1：来自园友 tanyongdahaoren

“

”

答案：

“

”

这个问题回答的比较明确，我就不过多解释了：）

（这里忍不住吐槽一下博客园的插入代码功能，在回复里面没有bash的选项不说，在文章中bash的代码明显没有按照bash的脚本着色，“/*”竟然按照注释理解了，真心汗一个）

问题2：来自园友sousou123

“

”

这个园友主要的想法是考虑如何用TexturePacker把单张的png图片转换成pvr格式的图片。我一开始建议它用苹果官方的工具texturetool，但后来我意识到，这个texturetool相对TexturePacker有很多不方便的地方，比如它对原始图片的格式有硬性要求，必须至少满足：

Height and width must be at least 8.
Height and width must be a power of 2.
Must be square (height==width)

而TexturePacker虽然可以做png到pvr转换的事情，但是毕竟设计目的是打包sprite sheet用的。

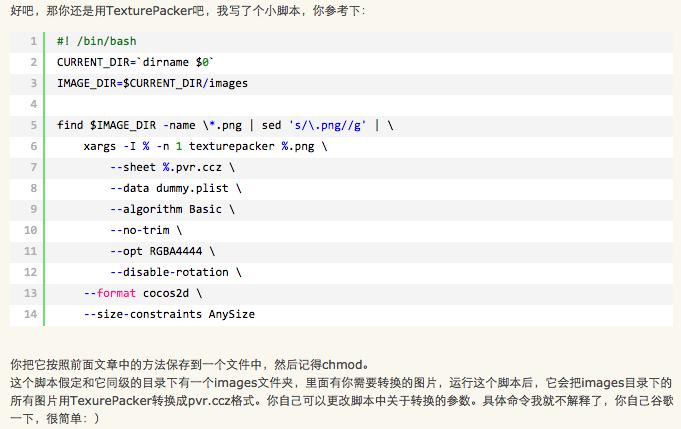

不过经过和他的讨论，最终我给出了TexturePacker的解决方案：

“

”

这段脚本所做的事情是遍历images这个文件夹下的所有png图片，然后对每一张小图片都做一次打包操作，打包后的图片格式为pvr，这就相当于对每一张图片做了一次格式的转换：从png到pvr。这个做法虽然不同于TexturePacker的设计初衷，但毕竟是可行的，而且很方便。

这里要注意一点，我们相对于之前打包的脚本多增加了一个参数：--size-constraints

这个参数非常关键，它决定了最终生成的sprite sheet的尺寸是否会受POT(Power Of Two)格式的限制。一般情况下我们生成sprite sheet的尺寸都是宽高相等，并且都是2的N次方。而对我们现在这个转换图片格式的需求，这个限制就多余了，因为我们肯定希望原始图片多大尺寸，最终转换得到的图片就是多大尺寸，所以这里我们设置这个参数的值为AnySize。

--size-constraints AnySize

不得不说TexturePacker这个工具的功能真的很强大，作者考虑问题非常得全面~

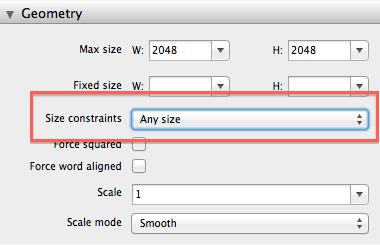

这个参数在GUI里面在这里：
