1 概述

在系统开发过程中，我们对软件源代码的版本管理，已经有了比较成熟的解决方案。通过使用TFVC或GIT等源代码管理工具，可以非常方便的对软件代码实现回退、比较、分支合并等版本操作。对于软件依赖的数据库呢，我们是否也需要版本管理，如何实现版本管理？

是否需要对数据库实现版本管理，我们首先来看一个这样的示例：

假设有一个简单软件系统的架构如下，包含了一个软件应用和一个数据库节点，软件通过连接数据库的方式为用户提供服务。

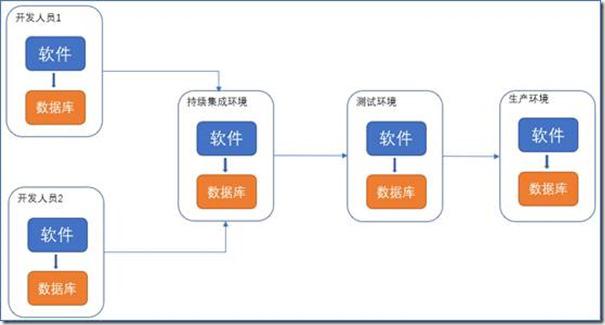

这种简单的软件结构，在系统开发过程中的实际情况，很可能是这样的：

Figure 2

从上图可以看到，在系统开发过程中，我们面对的不是一个单一的数据库实例；还需要管理不同开发人员、不同运行环境上的数据库。不同的数据库实例的结构或数据不一致，都会导致软件运行的结果不同，甚至出现逻辑错误、系统奔溃等现象。如何确保不同服务器上的数据库实例得到统一管理？这是许多软件研发团队头疼的问题。

在实际开发过程中，许多开发团队通过手工方式更新不同环境的数据库脚本，有些甚至通过一些临时的配置更新数据库。通过这样的方式管理数据库，研发团队可能立即面临下面的一些困惑：

- 这个数据库实例是一个什么状况？

- 最后一次更新是谁操作的？

- 必须的数据库脚本/更新是否已经应用到了这个数据库实例中？

- 怎么新建一个完全一样的数据库实例？

- 等等……

面对这些关键的问题，你可能完全无所适从。为了解决这些问题，我们需要对数据库实例实现版本管理，从而精确掌握数据库的运行状况。

数据库版本管理的方案的通用方案是这样的，在数据库中创建用于存储数据库变更记录的表（Schema Table）；在这张表中记录每次变更的内容、变更者、变更时间和版本次序等关键信息，并以此作为版本管理的基础数据。根据这种思路，开发团队可以手工维护这张表的记录，也可同通过工具自动维护这张表的信息。在这篇文章中，我要为大家介绍一个自动化管理数据库版本的工具（Flyway）,并通过这个工具集成TFS系统，在代码库（TFVC或Git）中管理数据库脚本，并使用TFS系统的持续集成或持续交付功能，实现完全自动维护数据库脚本的目标。

Flyway是一个专门用于数据库版本管理的开源工具，支持包括DB2、MySQL

、Oracle、PostgreSQL、SQL Server、SQLite、Sybase、Greenplum等多达20多种常见数据库，同时可以通过运行在Windows、Linux平台上，并且可以集成在Ant、Maven等自动化工具中，甚至可以直接集成在你的Java程序中。基于这些特征，许多研发团队使用Flyway作为数据库实例的版本管理工具。在下面的内容中，我主要介绍如何应用这个工具与TFS服务器的持续集成功能，实现数据脚本的自动化管理。

2 下载flyway命令行工具

首先需要下载必要的软件。在下面的实验中，我们利用Flyway的命令行工具，在Windows服务器上，实现对SQL Server数据库实例的版本管理。你也可以尝试使用Maven、ant的方式，在TFS系统中实现部署自动化。

l 下载地址：http://flywaydb.org

l 工具文件：Flyway-commondline-w.2.0-windows-x64.zip

说明：Flyway是基于Java的一个软件工具，但是在上面的软件包中已经包含了Java运行时环境（JRE）；在运行Flyway的过程中，这个工具自动设置Java所需要的系统环境变量，因此你不需要在服务器上安装JRE，或者配置JAVA_HOME等。

3 配置环境变量

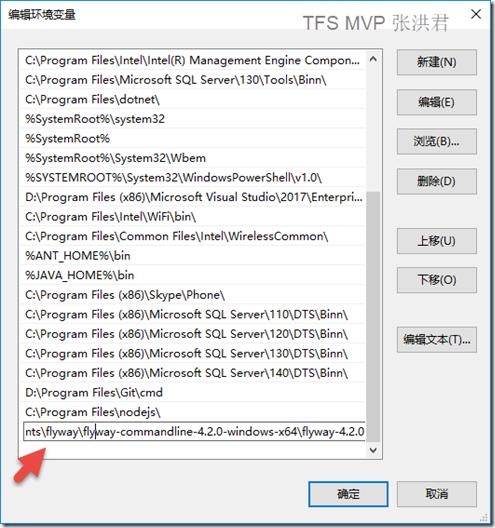

为了可以在任意目录运行flyway命令，需要将flyway的运行软件目录添加到环境变量Path中，如下图：

4 Flyway的快速入门

安装好了上面的环境以后，我们就可以通过下面的指导快速浏览一下Flyway的功能。

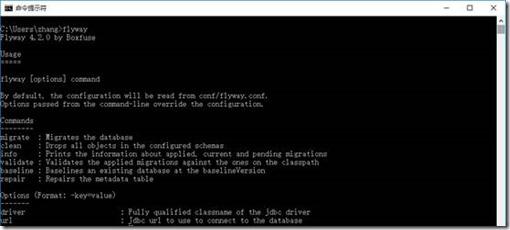

1 查看Flyway功能。你可以在任意目录中运行flyway，查看这个工具的参数

Figure 3

Fllyway有以下6个主要功能：

命令	功能
Baseline	对数据库的现有状态创建基线，适用于第一次使用flyway
Clean	删除数据库中的所有对象
Info	打印数据库版本的基本信息，例如已经安装的、当前的和挂起的脚本
Validate	验证当前脚本与数据的冲突
Repair	修复元数据表中的内容
Migrate	升级，将数据库脚本中的文件应用到数据库实例中

Flyway还拥有丰富的参数配置。如果在运行脚本过程中不设置任何参考，flyway会自动使用安装目录路中的配置文件config/flyway.conf中的配置信息，例如服务器地址、账户密码等。下表是flyway的所有参考信息：

Options (Format: -key=value)

-------

driver : Fully qualified classname of the jdbc driver

url : Jdbc url to use to connect to the database

user : User to use to connect to the database

password : Password to use to connect to the database

schemas : Comma-separated list of the schemas managed by Flyway

table : Name of Flyway's metadata table

locations : Classpath locations to scan recursively for migrations

resolvers : Comma-separated list of custom MigrationResolvers

skipDefaultResolvers : Skips default resolvers (jdbc, sql and Spring-jdbc)

sqlMigrationPrefix : File name prefix for sql migrations

repeatableSqlMigrationPrefix : File name prefix for repeatable sql migrations

sqlMigrationSeparator : File name separator for sql migrations

sqlMigrationSuffix : File name suffix for sql migrations

mixed : Allow mixing transactional and non-transactional statements

encoding : Encoding of sql migrations

placeholderReplacement : Whether placeholders should be replaced

placeholders : Placeholders to replace in sql migrations

placeholderPrefix : Prefix of every placeholder

placeholderSuffix : Suffix of every placeholder

installedBy : Username that will be recorded in the metadata table

target : Target version up to which Flyway should use migrations

outOfOrder : Allows migrations to be run "out of order"

callbacks : Comma-separated list of FlywayCallback classes

skipDefaultCallbacks : Skips default callbacks (sql)

validateOnMigrate : Validate when running migrate

ignoreMissingMigrations : Allow missing migrations when validating

ignoreFutureMigrations : Allow future migrations when validating

cleanOnValidationError : Automatically clean on a validation error

cleanDisabled : Whether to disable clean

baselineVersion : Version to tag schema with when executing baseline

baselineDescription : Description to tag schema with when executing baseline

baselineOnMigrate : Baseline on migrate against uninitialized non-empty schema

configFile : Config file to use (default: <install-dir>/conf/flyway.conf)

configFileEncoding : Encoding of the config file (default: UTF-8)

jarDirs : Dirs for Jdbc drivers & Java migrations (default: jars)

Add -X to print debug output

Add -q to suppress all output, except for errors and warnings

Add -n to suppress prompting for a user and password

Add -v to print the Flyway version and exit

Example

-------

flyway -user=myuser -password=s3cr3t -url=jdbc:h2:mem -placeholders.abc=def migrate

More info at https://flywaydb.org/documentation/commandline

2 在数据库服务器上新建一个数据库，名称为flywaydb

3 在数据库服务器新建一个账户，flyway，并将其配置为上一步中数据库的dbowner权限

4 使用flyway初始化数据库基线

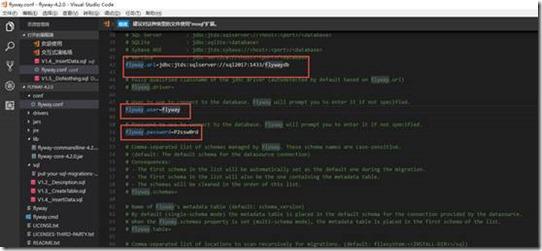

编写flyway安装目录下的配置文件，设置数据库的路径、账户和密码

Figure 4 – 修改配置信息

运行flyway的基线命令： flyway baseline，如果命令成功你会看到类似的反馈信息，并在数据库中看到成功创建了schema_version数据表。

Figure 5 – 运行flyway基线命令

Figure 6 – 基线命令在数据库中创建的版本数据表：schema_version

5 准备升级的数据库脚本

我们首先在安装目录的sql目录路中新建SQL脚本文件，文件名的命名规则如下：V1.1__<描述文字>sql

例如，可以使用下面示例的文件名：

- V1.1__CreateUserTable.SQL

- V1.2__InsertUserInfo.SQL

注意：文件名中的分隔符是两个下划线，否则系统一直提示你文件命名不正确！！！

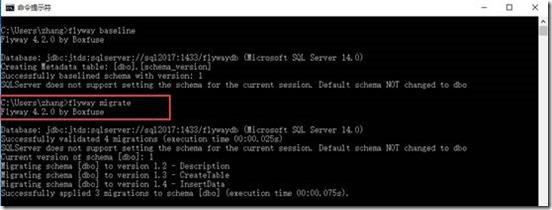

6 运行数据库升级脚本

Figure 7

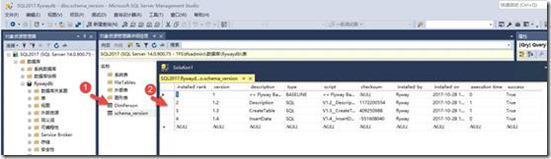

上面的命令将sql目录中的所有脚本应用到了数据库中，并更新了schema_version表中的版本记录，如下图：

Figure 8

下次更新，你只需要按照上面的规则，增加数据库脚本文件，再次运行flyway migrate命令，就可以完成数据库版本的升级，shema_version中会清晰记录升级版本的历程。

5 配置TFS持续集成

自TFS 2015开始，TFS提供的全新的持续集成功能，使用条目化、顺序完成持续集成过程中的所有任务。我们下面的示例以目前最新的TFS 2018为例，在持续发布中配置Flyway任务。

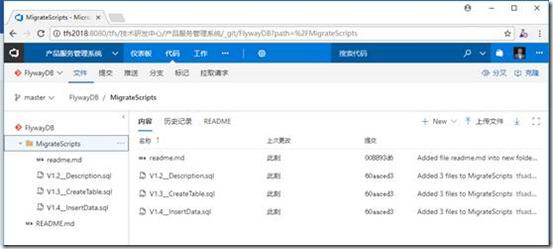

5.1 将脚本文件上传到TFS代码库中（Git）

Figure 9

5.2 配置持续集成，发布代码

配置持续集成的目的是，每次当数据库代码更新以后，可以将数据库脚本发布在生成结果中，以备发布使用。如果在发布过程中不需要流程控制，也可以直接参考后面的配置，在生成流程中配置flyway的发布任务。

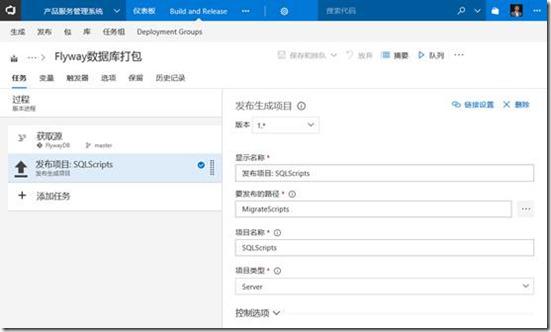

在下面的截图中，我配置了一个简单的生产流程，它将代码库中的数据库文件上传到生产结果中。

Figure 10

5.3 在发布流程中配置flyway工具

1）在发布流程中添加上一步创建的生产定义。

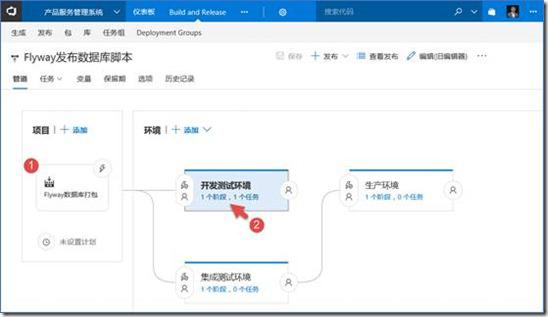

2）安装自己的需要增加发布环境，如下图

Figure 11

3）在发布环境中增加Flyway任务，如下图

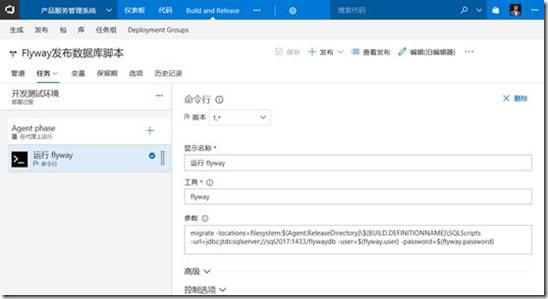

发布流程中添加了一个命令行的任务，命令和参数如下：

Flyway migrate -locations=filesystem:$(Agent.ReleaseDirectory)\$(BUILD.DEFINITIONNAME)\SQLScripts -url=jdbc:jtds:sqlserver://sql2017:1433/flywaydb -user=$(flyway.user) -password=$(flyway.password)

注意：由于flyway命令需要传入数据库访问的账户和密码，为了密码数据的保密性，我们可以在发布流程中将password定义成加密的参数（flyway.password）。具体任务的设置如下图：
