​经过前面三章的分析，了解了Dubbo的基础：Dubbo SPI，了解了Provider的服务暴露和Consumer的服务引用。最后我们需要学习一下服务完整的调用过程。Dubbo服务调用过程虽然复杂，比如包含发送请求、编解码、服务降级、过滤器、序列化、线程派发以及响应请求等步骤。但是先理解其大概的逻辑过程，再重点看一下主要的几个类，其实也非常好理解。

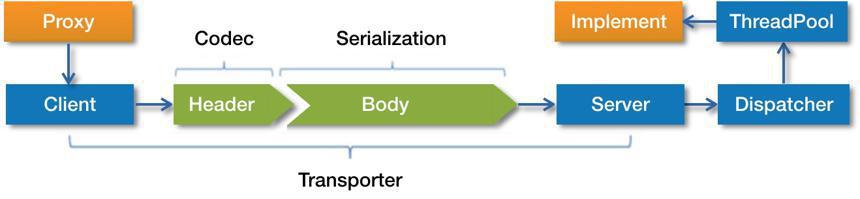

​分析之前放一张官网的调用过程图：

​首先消费者通过代理对象发起请求，通过网络通信客户端将编码后的请求发送给Provider的Server。Server收到后进行解码。解码后的请求交给Dispatcher分发器，再由分发器分配到指定的线程池上，最后由线程池执行具体的服务。还有回发响应的过程这张图并没有体现出来。在正式开始分析之前，最好打开自己的IDE，一起跟踪源码，看得更清楚。

0.服务的调用

​由上面那个图可以看到，调用源于代理对象Proxy。代理类是动态生成的，直接操作的字节码，我们需要把它反编译一下，看一下它到底长什么样。Dubbo用的是Javassist，我们使用也是阿里开源的诊断工具Arthas反编译看一下。首先去它的官网下载软件包：https://arthas.aliyun.com/doc/download.html

​解压后，进入到软件根目录，执行如下命令启动：

java -jar arthas-boot.jar

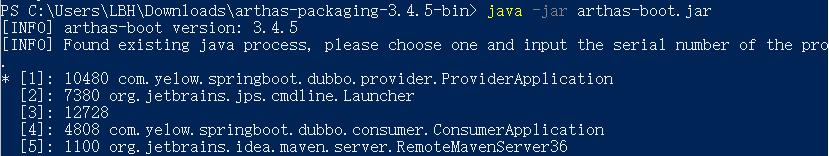

​启动后，终端上会显示Java进程列表，比如这样：（注意这时候需要你启动消费者，保持运行）。

​接着输入Consumer对应编号，比如4。Arthas就会关联到这个进程。由于我这个Demo只有一个服务接口，所以生成的代理类也只有一个，我们直接根据后缀名搜索一下：

sc *.proxy0


​记住这个路径，最后用jad命令反编译：

jad com.alibaba.dubbo.common.bytecode.proxy0


​编译完成后，终端上就会显示对应的代理类：

public class proxy0 implements ClassGenerator.DC,ServiceAPI,EchoService {
//方法数组
public static Method[] methods;
private InvocationHandler handler; public proxy0(InvocationHandler invocationHandler) {
this.handler = invocationHandler;
} public proxy0() {
} public String sendMessage(String string) {
//把参数存到Object数组
Object[] arrobject = new Object[]{string};
//调用InvocationHandler的invoke方法
Object object = this.handler.invoke(this, methods[0], arrobject);
return (String)object;
}
//测试方法
@Override
public Object $echo(Object object) {
Object[] arrobject = new Object[]{object};
Object object2 = this.handler.invoke(this, methods[1], arrobject);
return object2;
}
}


​整个代理类比较简单，主要就是调用了InvocationHandler的invoke方法。我么找到它的实现类，在Dubbo中，它的实现类是InvokerInvocationHandler：

public class InvokerInvocationHandler implements InvocationHandler { private final Invoker<?> invoker; public InvokerInvocationHandler(Invoker<?> handler) {
this.invoker = handler;
} public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
String methodName = method.getName();
Class<?>[] parameterTypes = method.getParameterTypes();
if (method.getDeclaringClass() == Object.class) {
return method.invoke(invoker, args);
}
if ("toString".equals(methodName) && parameterTypes.length == 0) {
return invoker.toString();
}
if ("hashCode".equals(methodName) && parameterTypes.length == 0) {
return invoker.hashCode();
}
if ("equals".equals(methodName) && parameterTypes.length == 1) {
return invoker.equals(args[0]);
}
return invoker.invoke(new RpcInvocation(method, args)).recreate();
}}


​通过调试我们发现，这个invoker变量的类型是MockClusterInvoker，也就是最后会调用这个类的invoke方法。MockClusterInvoker#invoke会调用AbstractClusterInvoker#invoke方法，接着执行一些服务降级的逻辑。接下来又是一连串调用，我们直接看关键方法：DubboInvoker#doInvoke

protected Result doInvoke(final Invocation invocation) throws Throwable {
//它会记录调用方法、接口、参数等信息
RpcInvocation inv = (RpcInvocation) invocation;
final String methodName = RpcUtils.getMethodName(invocation);
//设置path和version到inv的attachments
inv.setAttachment(Constants.PATH_KEY, getUrl().getPath());
inv.setAttachment(Constants.VERSION_KEY, version);
//获取通信客户端
ExchangeClient currentClient;
if (clients.length == 1) {
currentClient = clients[0];
} else {
currentClient = clients[index.getAndIncrement() % clients.length];
}
try {
//获取异步配置
boolean isAsync = RpcUtils.isAsync(getUrl(), invocation);
//isOneway为true时，代表单向通信
boolean isOneway = RpcUtils.isOneway(getUrl(), invocation);
int timeout = getUrl().getMethodParameter(methodName, Constants.TIMEOUT_KEY, Constants.DEFAULT_TIMEOUT);
//异步无返回值
if (isOneway) {
boolean isSent = getUrl().getMethodParameter(methodName, Constants.SENT_KEY, false);
//发送请求
currentClient.send(inv, isSent);
//设置上下文futrue为null
RpcContext.getContext().setFuture(null);
//返回空的结果
return new RpcResult();
//异步有返回值
} else if (isAsync) {
//发送请求，并得到一个future
ResponseFuture future = currentClient.request(inv, timeout);
//把future设置到上下文中
RpcContext.getContext().setFuture(new FutureAdapter<Object>(future));
//暂时返回一个空的结果
return new RpcResult();
//同步调用
} else {
RpcContext.getContext().setFuture(null);
//虽然也有future，但是这里就调用get方法了，就会一直等待，相当于同步
return (Result) currentClient.request(inv, timeout).get();
}
} catch (TimeoutException e) {
throw new RpcException(RpcException.TIMEOUT_EXCEPTION, "Invoke remote method timeout. method: " + invocation.getMethodName() + ", provider: " + getUrl() + ", cause: " + e.getMessage(), e);
} catch (RemotingException e) {
throw new RpcException(RpcException.NETWORK_EXCEPTION, "Failed to invoke remote method: " + invocation.getMethodName() + ", provider: " + getUrl() + ", cause: " + e.getMessage(), e);
}
}


​上面的方法，对Dubbo如果异步、同步调用写的非常清晰。关键的区别就在于由谁来调用这个get方法，异步模式下又用户调用。Dubbo中异步的返回值类型是ResponseFuture，它默认的实现类是DefaultFuture，我们来看几个关键方法：

//属性略。。。
public DefaultFuture(Channel channel, Request request, int timeout) {
this.channel = channel;
this.request = request;
//获取请求id，非常重要，由于是异步请求，响应信息的匹配就是靠这个
this.id = request.getId();
this.timeout = timeout > 0 ? timeout : channel.getUrl().getPositiveParameter(Constants.TIMEOUT_KEY, Constants.DEFAULT_TIMEOUT);
//存储请求ID和future到Map中
FUTURES.put(id, this);
CHANNELS.put(id, channel);
}
public Object get() throws RemotingException {
return get(timeout);
}
public Object get(int timeout) throws RemotingException {
if (timeout <= 0) {
timeout = Constants.DEFAULT_TIMEOUT;
}
//检测Provider是否返回调用结果
if (!isDone()) {
long start = System.currentTimeMillis();
lock.lock();
try {
//循环检测
while (!isDone()) {
//如果结果尚未返回就等一会在while，免得浪费资源
done.await(timeout, TimeUnit.MILLISECONDS);
//如果返回结果或者超时，就跳出while
if (isDone() || System.currentTimeMillis() - start > timeout) {
break;
}
}
} catch (InterruptedException e) {
throw new RuntimeException(e);
} finally {
lock.unlock();
}
//如果跳出while还没有结果，就抛出异常
if (!isDone()) {
throw new TimeoutException(sent > 0, channel, getTimeoutMessage(false));
}
}
//返回调用结果
return returnFromResponse();
}
public boolean isDone() {
return response != null;
}
private Object returnFromResponse() throws RemotingException {
Response res = response;
if (res == null) {
throw new IllegalStateException("response cannot be null");
}
//如果响应状态为OK，表示调用过程正常
if (res.getStatus() == Response.OK) {
return res.getResult();
}
//超时就是抛出异常
if (res.getStatus() == Response.CLIENT_TIMEOUT || res.getStatus() == Response.SERVER_TIMEOUT) {
throw new TimeoutException(res.getStatus() == Response.SERVER_TIMEOUT, channel, res.getErrorMessage());
}
throw new RemotingException(channel, res.getErrorMessage());
}
//其他方法略。。。


​上面的几个方法中，构造函数会进行几个重要属性的赋值，get方法如果没有收到结果就会被阻塞。至此，代理类的请求如果一步步发送出去的解析就结束了，接下来接着分析请求数据是如何发送与接收的，以及响应数据的发送与接收。

1.发送请求

​接着上面的DubboInvoker，我们深入分析一下它是怎么发出请求的，即currentClient.request。通过调试我们找到它的实现类，是ReferenceCountExchangeClient：

final class ReferenceCountExchangeClient implements ExchangeClient { private final URL url;
private final AtomicInteger refenceCount = new AtomicInteger(0);
//其他属性略。。。
public ReferenceCountExchangeClient(ExchangeClient client, ConcurrentMap<String, LazyConnectExchangeClient> ghostClientMap) {
this.client = client;
//引用计数自增
refenceCount.incrementAndGet();
this.url = client.getUrl();
//略。。。
}
public ResponseFuture request(Object request) throws RemotingException {
//调用HeaderExchangeClient#request
return client.request(request);
}
public ResponseFuture request(Object request, int timeout) throws RemotingException {
//带有超时的请求
return client.request(request, timeout);
}
public void close(int timeout) {
//引用计数自减
if (refenceCount.decrementAndGet() <= 0) {
if (timeout == 0) {
client.close();
} else {
client.close(timeout);
}
client = replaceWithLazyClient();
}
}
public void incrementAndGetCount() {
//引用计数自增，该方法由外部调用
refenceCount.incrementAndGet();
}
//其他方法略。。。
}


​refenceCount为内部定义的引用计数变量，每当该对象被引用一次refenceCount就会自增，每当被close一次就会自减。其他省略的方法都是些简单的工具方法，我们接着分析HeaderExchangeClient，即request调用的同名方法所在类。

public class HeaderExchangeClient implements ExchangeClient {
private static final Logger logger = LoggerFactory.getLogger(HeaderExchangeClient.class);
private static final ScheduledThreadPoolExecutor scheduled = new ScheduledThreadPoolExecutor(2, new NamedThreadFactory("dubbo-remoting-client-heartbeat", true));
private final Client client;
private final ExchangeChannel channel;
// heartbeat timer
private ScheduledFuture<?> heartbeatTimer;
private int heartbeat;
// heartbeat timeout (ms), default value is 0 , won't execute a heartbeat.
private int heartbeatTimeout; public HeaderExchangeClient(Client client, boolean needHeartbeat) {
if (client == null) {
throw new IllegalArgumentException("client == null");
}
this.client = client;
//创建HeaderExchangeChannel对象
this.channel = new HeaderExchangeChannel(client);
//心跳检测
String dubbo = client.getUrl().getParameter(Constants.DUBBO_VERSION_KEY);
this.heartbeat = client.getUrl().getParameter(Constants.HEARTBEAT_KEY, dubbo != null && dubbo.startsWith("1.0.") ? Constants.DEFAULT_HEARTBEAT : 0);
this.heartbeatTimeout = client.getUrl().getParameter(Constants.HEARTBEAT_TIMEOUT_KEY, heartbeat * 3);
if (heartbeatTimeout < heartbeat * 2) {
throw new IllegalStateException("heartbeatTimeout < heartbeatInterval * 2");
}
if (needHeartbeat) {
//开启心跳检测定时器
startHeatbeatTimer();
}
}
public ResponseFuture request(Object request) throws RemotingException {
//调用HeaderExchangeChannel#request
return channel.request(request);
}
public ResponseFuture request(Object request, int timeout) throws RemotingException {
//带超时的request
return channel.request(request, timeout);
}
public void close() {
doClose();
channel.close();
}
public void close(int timeout) {
// Mark the client into the closure process
startClose();
doClose();
channel.close(timeout);
}
//开始心跳检测计时器
private void startHeatbeatTimer() {
stopHeartbeatTimer();
if (heartbeat > 0) {
heartbeatTimer = scheduled.scheduleWithFixedDelay(
new HeartBeatTask(new HeartBeatTask.ChannelProvider() {
public Collection<Channel> getChannels() {
return Collections.<Channel>singletonList(HeaderExchangeClient.this);
}
}, heartbeat, heartbeatTimeout),
heartbeat, heartbeat, TimeUnit.MILLISECONDS);
}
}
//关闭心跳检测计时器
private void stopHeartbeatTimer() {
if (heartbeatTimer != null && !heartbeatTimer.isCancelled()) {
try {
heartbeatTimer.cancel(true);
scheduled.purge();
} catch (Throwable e) {
if (logger.isWarnEnabled()) {
logger.warn(e.getMessage(), e);
}
}
}
heartbeatTimer = null;
}
//关闭心跳检测计时器
private void doClose() {
stopHeartbeatTimer();
}
//其他方法略。。。
}


​上面省略的很多方法，都只是调用了HeaderExchangeChannel同名方法，作用也比较简单，比如设置属性，获取地址，心跳检测等等，这些不是关注的重点，我们看一下request相关的方法：

final class HeaderExchangeChannel implements ExchangeChannel {
private final Channel channel;
private volatile boolean closed = false;
//其他属性略。。。
HeaderExchangeChannel(Channel channel) {
if (channel == null) {
throw new IllegalArgumentException("channel == null");
}
//这个channel指向Netty客户端，创建Netty客户端时会调用这个构造函数进行赋值
this.channel = channel;
}
public ResponseFuture request(Object request) throws RemotingException {
return request(request, channel.getUrl().getPositiveParameter(Constants.TIMEOUT_KEY, Constants.DEFAULT_TIMEOUT));
}
public ResponseFuture request(Object request, int timeout) throws RemotingException {
if (closed) {
throw new RemotingException(this.getLocalAddress(), null, "Failed to send request " + request + ", cause: The channel " + this + " is closed!");
}
// 创建request对象，包含着调用的方法名、参数类型、invoker等信息，在之前我们都分析过了
Request req = new Request();
req.setVersion("2.0.0");
//双向通信
req.setTwoWay(true);
//这个request类型为RpcInvocation
req.setData(request);
//创建futrue，即异步请求的接收对象
DefaultFuture future = new DefaultFuture(channel, req, timeout);
try {
//最终会调用Netty的send
channel.send(req);
} catch (RemotingException e) {
future.cancel();
throw e;
}
返回futrue
return future;
}
}


​上面的方法中，我们终于知道了request是在哪创建的了。这个Request的结构大家感兴趣可以自己看一下，比较简单，就是一些属性加上一些工具方法而已。重点看一下最终的send方法在哪。通过调试发现还需要通过几次调用才能真正到达Netty，如图：

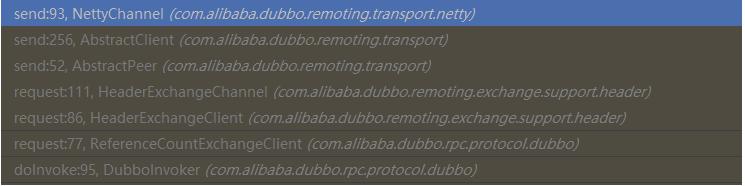

​NettyChannel前的两个抽象类只是对通信客户端的一些抽象，因为Dubbo不止支持Netty一个通信框架的，所以不可能直接由HeaderExchangeChannel跳到Netty。比如AbstractClient的实现类之一就是NettyClient，NettyClient才会紧接着调用NettyChannel。我们直接看NettyChannel#send方法：

public void send(Object message, boolean sent) throws RemotingException {
super.send(message, sent);
boolean success = true;
int timeout = 0;
try {
//发送消息
ChannelFuture future = channel.write(message);
//sent源于<dubbo:method sent="true/false">
//true代表等待消息发出，消息发出失败抛出异常
//false代表不等待消息发出，将消息放入IO对了，立即返回
if (sent) {
timeout = getUrl().getPositiveParameter(Constants.TIMEOUT_KEY, Constants.DEFAULT_TIMEOUT);
//等待消息发出，如果超时success就设置为false
success = future.await(timeout);
}
Throwable cause = future.getCause();
if (cause != null) {
throw cause;
}
} catch (Throwable e) {
throw new RemotingException(this, "Failed to send message " + message + " to " + getRemoteAddress() + ", cause: " + e.getMessage(), e);
}
//success为false就抛出异常
if (!success) {
throw new RemotingException(this, "Failed to send message " + message + " to " + getRemoteAddress()
+ "in timeout(" + timeout + "ms) limit");
}
}

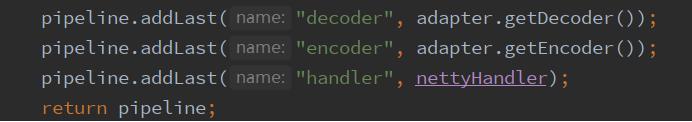

​到这里，消息终于真正的发出了。上面方法中的channel是真正的Netty的channel，而不是Dubbo封装的。当然，在发出消息前一步还有编码，我们可以通过NettyServer的初始化来找到对应的编解码器。我们来到NettyServer类中，熟悉Netty的朋友应该都熟悉，这个类就是Netty的启动类，里面会进行相关Pipeline的配置，我们可以看到：

pipeline.addLast("decoder", adapter.getDecoder());
pipeline.addLast("encoder", adapter.getEncoder());


​这个就是进行编解码的处理方法，adapter对象的类就是进行编解码的地方。

2.请求编码

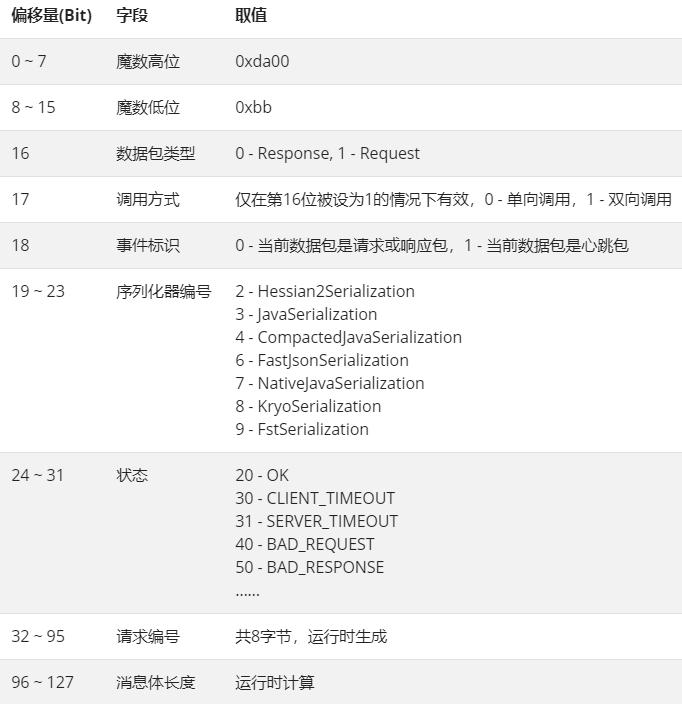

​上面我们一路分析到了发出消息的源码，但是还有重要一步，就是编码。我们也找到了编解码对应的类，即NettyCodecAdapter。在分析之前我们有必要了解一下Dubbo的数据包结构。Dubbo数据包结构包含消息头和消息体，消息头包含一些元信息，比如魔数、数据包类型、消息体长度等。消息体包含具体的调用信息，比如方法名、参数列表等。下面我放一张官网的消息头内容截图：

​了解了Dubbo数据包结构，接着我们进入编解码方法进行分析。首先进入到NettyCodecAdapter类。这里就不贴它的源码了，可以发现它又引用了一个Codec2接口，调用了其encode和decode方法。我们知道虽然Dubbo默认选择Netty当通信工具，但是其不止支持一种通信框架，所以针对每种框架都会有一个对应的编解码适配器。那么实现了Codec2接口的实现类才是编解码的主要逻辑。我们直接通过调试找到了最终的逻辑所在类：ExchangeCodec。

public class ExchangeCodec extends TelnetCodec {
// 消息头长度
protected static final int HEADER_LENGTH = 16;
// 魔数内容
protected static final short MAGIC = (short) 0xdabb;
protected static final byte MAGIC_HIGH = Bytes.short2bytes(MAGIC)[0];
protected static final byte MAGIC_LOW = Bytes.short2bytes(MAGIC)[1];
protected static final byte FLAG_REQUEST = (byte) 0x80;
protected static final byte FLAG_TWOWAY = (byte) 0x40;
protected static final byte FLAG_EVENT = (byte) 0x20;
protected static final int SERIALIZATION_MASK = 0x1f;
private static final Logger logger = LoggerFactory.getLogger(ExchangeCodec.class); public Short getMagicCode() {
return MAGIC;
} public void encode(Channel channel, ChannelBuffer buffer, Object msg) throws IOException {
if (msg instanceof Request) {
//对请求对象进行编码
encodeRequest(channel, buffer, (Request) msg);
} else if (msg instanceof Response) {
//对响应对象进行编码(后面再分析)
encodeResponse(channel, buffer, (Response) msg);
} else {
super.encode(channel, buffer, msg);
}
}
protected void encodeRequest(Channel channel, ChannelBuffer buffer, Request req) throws IOException {
Serialization serialization = getSerialization(channel);
// 创建消息头字节数组，长度为16
byte[] header = new byte[HEADER_LENGTH];
// 设置魔数
Bytes.short2bytes(MAGIC, header);
// 设置数据包类型和序列化器
header[2] = (byte) (FLAG_REQUEST | serialization.getContentTypeId());
//设置通信方式（单向/双向）
if (req.isTwoWay()) header[2] |= FLAG_TWOWAY;
//设置事件标识
if (req.isEvent()) header[2] |= FLAG_EVENT;
// 设置请求id
Bytes.long2bytes(req.getId(), header, 4);
//获取buffer当前写的位置
int savedWriteIndex = buffer.writerIndex();
//更新witerIndex，为消息头保留16个字节的空间
buffer.writerIndex(savedWriteIndex + HEADER_LENGTH);
ChannelBufferOutputStream bos = new ChannelBufferOutputStream(buffer);
//创建序列化器
ObjectOutput out = serialization.serialize(channel.getUrl(), bos);
if (req.isEvent()) {
//对事件数据进行序列化操作
encodeEventData(channel, out, req.getData());
} else {
//对请求数据进行序列化操作
encodeRequestData(channel, out, req.getData());
}
out.flushBuffer();
if (out instanceof Cleanable) {
((Cleanable) out).cleanup();
}
bos.flush();
bos.close();
//获取消息体长度
int len = bos.writtenBytes();
checkPayload(channel, len);
//把消息体长度写入消息头中
Bytes.int2bytes(len, header, 12);
// 将buffer指针移到savedWriteIndex，为写消息头做准备
buffer.writerIndex(savedWriteIndex);
//写入消息头
buffer.writeBytes(header);
//将指针移到原写下标+消息头长度+消息体长度
buffer.writerIndex(savedWriteIndex + HEADER_LENGTH + len);
}
//其他方法略。。。。比如解码，我们按照数据发送的顺序来分析，在这里就不分析了
}


​上面就是请求对象的编码过程，整体工作流程就是通过位运算将消息头写入header。然后对请求对象的data进行序列化，序列化后的数据存到ChannelBuffer中。接着得到数据长度len，将len写入消息头。最后再将消息头也写入到ChannelBuffer中。

3.请求的解码

​当数据编码好，发出去之后。Netty服务端收到消息，进行解码。还是在ExchangeCodec中，我们分析一下解码方法：

public class ExchangeCodec extends TelnetCodec {public Object decode(Channel channel, ChannelBuffer buffer) throws IOException {
int readable = buffer.readableBytes();
//创建消息头数组
byte[] header = new byte[Math.min(readable, HEADER_LENGTH)];
//读取消息头数据
buffer.readBytes(header);
//调用解码方法
return decode(channel, buffer, readable, header);
}
protected Object decode(Channel channel, ChannelBuffer buffer, int readable, byte[] header) throws IOException {
// 检查魔数是否与规定魔数相等
if (readable > 0 && header[0] != MAGIC_HIGH
|| readable > 1 && header[1] != MAGIC_LOW) {
int length = header.length;
if (header.length < readable) {
header = Bytes.copyOf(header, readable);
buffer.readBytes(header, length, readable - length);
}
for (int i = 1; i < header.length - 1; i++) {
if (header[i] == MAGIC_HIGH && header[i + 1] == MAGIC_LOW) {
buffer.readerIndex(buffer.readerIndex() - header.length + i);
header = Bytes.copyOf(header, i);
break;
}
}
//如果不相等就调用TelnetCodec的decode进行解码
return super.decode(channel, buffer, readable, header);
}
//检查可读数据是否小于消息头长度
if (readable < HEADER_LENGTH) {
return DecodeResult.NEED_MORE_INPUT;
} // 获取消息体长度
int len = Bytes.bytes2int(header, 12);
//检查消息体长度是否超过限制，超出就抛出异常
checkPayload(channel, len); int tt = len + HEADER_LENGTH;
//检查可读字节数是否小于实际字节数
if (readable < tt) {
return DecodeResult.NEED_MORE_INPUT;
} // limit input stream.
ChannelBufferInputStream is = new ChannelBufferInputStream(buffer, len);
try {
//继续进行编码工作
return decodeBody(channel, is, header);
} finally {
if (is.available() > 0) {
try {
if (logger.isWarnEnabled()) {
logger.warn("Skip input stream " + is.available());
}
StreamUtils.skipUnusedStream(is);
} catch (IOException e) {
logger.warn(e.getMessage(), e);
}
}
}
}
}


​上面的解码方法主要是对请求的数据进行一系列检查。接着看一下decodeBody方法，虽然在这个类中也实现了这个方法，但是ExchangeCodec的子类DubboCodec覆盖了这个方法，所以接着分析一下DubboCodec#decodeBody：

public class DubboCodec extends ExchangeCodec implements Codec2 {
protected Object decodeBody(Channel channel, InputStream is, byte[] header) throws IOException {
//获取第三个字节，并通过逻辑与运算得到序列化器编号
byte flag = header[2], proto = (byte) (flag & SERIALIZATION_MASK);
Serialization s = CodecSupport.getSerialization(channel.getUrl(), proto);
//获取请求编号
long id = Bytes.bytes2long(header, 4);
//通过逻辑与运算得到调用类型，0是响应，1是请求
if ((flag & FLAG_REQUEST) == 0) {
//略。。。
//对响应结果进行解码，得到Response对象。前面说过我们按照数据发出的顺序类分析，故先不分析这部分代码
} else {
//创建request对象
Request req = new Request(id);
req.setVersion("2.0.0");
//通过逻辑与计算出通信方式
req.setTwoWay((flag & FLAG_TWOWAY) != 0);
//检查是否位事件类型
if ((flag & FLAG_EVENT) != 0) {
//将心跳事件设置到request中
req.setEvent(Request.HEARTBEAT_EVENT);
}
try {
Object data;
if (req.isHeartbeat()) {
//对心跳包进行解码
data = decodeHeartbeatData(channel, deserialize(s, channel.getUrl(), is));
} else if (req.isEvent()) {
//对事件数据进行解码
data = decodeEventData(channel, deserialize(s, channel.getUrl(), is));
} else {
DecodeableRpcInvocation inv;
//根据url参数判断是否在当前线程上对消息体进行解码
if (channel.getUrl().getParameter(
Constants.DECODE_IN_IO_THREAD_KEY,
Constants.DEFAULT_DECODE_IN_IO_THREAD)) {
inv = new DecodeableRpcInvocation(channel, req, is, proto);
inv.decode();
} else {
//不在当前线程上解码
inv = new DecodeableRpcInvocation(channel, req,
new UnsafeByteArrayInputStream(readMessageData(is)), proto);
}
data = inv;
}
//设置数据
req.setData(data);
} catch (Throwable t) {
if (log.isWarnEnabled()) {
log.warn("Decode request failed: " + t.getMessage(), t);
}
// bad request
req.setBroken(true);
req.setData(t);
}
return req;
}
}
}


​以上方法只对部分字段进行了解码，并将解码字段封装到Request对象中。随后会调用DecodeableRpcInvocation的decode方法进行后续的解码工作。此工作可以解码出调用的方法名、attachment、参数。我们看一下这个方法：

public Object decode(Channel channel, InputStream input) throws IOException {
//创建序列化器
ObjectInput in = CodecSupport.getSerialization(channel.getUrl(), serializationType)
.deserialize(channel.getUrl(), input);
//通过序列化获取dubbo version、path、version，并保存到attachments中
setAttachment(Constants.DUBBO_VERSION_KEY, in.readUTF());
setAttachment(Constants.PATH_KEY, in.readUTF());
setAttachment(Constants.VERSION_KEY, in.readUTF());
//获取方法名
setMethodName(in.readUTF());
try {
Object[] args;
Class<?>[] pts;
//获取参数类型
String desc = in.readUTF();
if (desc.length() == 0) {
pts = DubboCodec.EMPTY_CLASS_ARRAY;
args = DubboCodec.EMPTY_OBJECT_ARRAY;
} else {
//将desc解析为类型数组
pts = ReflectUtils.desc2classArray(desc);
args = new Object[pts.length];
for (int i = 0; i < args.length; i++) {
try {
args[i] = in.readObject(pts[i]);
} catch (Exception e) {
if (log.isWarnEnabled()) {
log.warn("Decode argument failed: " + e.getMessage(), e);
}
}
}
}
//设置参数类型数组
setParameterTypes(pts);
//通过反序列化得到原attachment
Map<String, String> map = (Map<String, String>) in.readObject(Map.class);
if (map != null && map.size() > 0) {
Map<String, String> attachment = getAttachments();
if (attachment == null) {
attachment = new HashMap<String, String>();
}
//将原attachment与现在的attachment融合
attachment.putAll(map);
setAttachments(attachment);
}
for (int i = 0; i < args.length; i++) {
args[i] = decodeInvocationArgument(channel, this, pts, i, args[i]);
}
//设置参数列表
setArguments(args); } catch (ClassNotFoundException e) {
throw new IOException(StringUtils.toString("Read invocation data failed.", e));
} finally {
if (in instanceof Cleanable) {
((Cleanable) in).cleanup();
}
}
return this;
}


​上面的方法通过反序列化，得到了方法名、参数列表等信息。到这里，请求数据的解码过程就完成了，接下来就可以调用实际的服务了。

4.调用具体服务

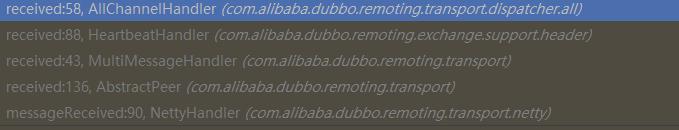

​前面解码了请求数据，并封装到了Request对象中。我们回到NettyServer中，找到Pipeline添加的逻辑处理类，即NettyHandler。

​不了解Netty的话，可以把Pipeline看作一个逻辑处理链路，一个双向链路，链路上不是每个处理类都必须执行，但是相对顺序不能变。传入的数据会根据Pipeline添加的逻辑处理类的顺序进行相应的处理。比如图中，nettyHandler的主要作用是收发消息，收消息前，必须经过解码，发消息后必须经过编码。博客写到这里内容已经非常多了，为了节约篇幅就不再展示比较简单的源码了，大家可以自己点进去看一下NettyHandler的源码。解码完后，会进入到NettyHandler#messageReceived。主要逻辑就是获取NettyChannel实例，然后通过ChannelHandler#received继续向下传递。

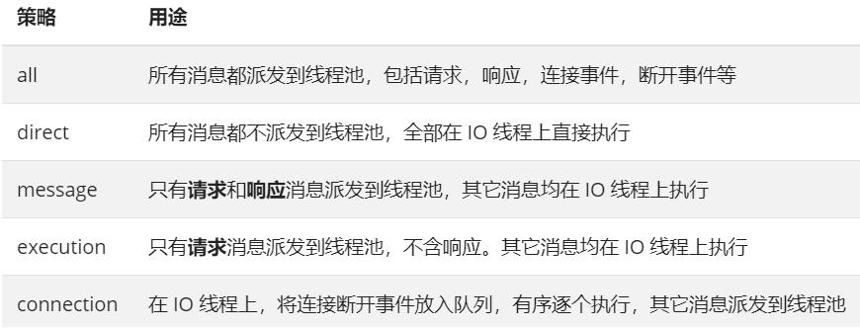

​我们现在回顾一下开头贴出的Dubbo调用图，Server收到请求并解码完后，有一个线程派发器。一般情况下，很少会拿Netty接收请求的线程去执行实际的服务逻辑。而是通过线程派发器派发到线程池中执行。Dubbo支持5种不同类型的线程派发策略（IO线程就是通信框架接收请求的线程）：

​Dubbo默认使用all派发策略，其实现类是AllChannelHandler，这个类实现了ChannelHandler。所以上面的NettyHandler#messageReceived中调用的ChannelHandler#received，会进入到这个实现类里面，进行线程派发。

​AllChannelHandler#received比较简单，就不贴了。方法一开始就新建了一个线程池，意图也很明显。关键在于，它把请求对象封装到了ChannelEventRunnable中：

​ChannelEventRunnable类也比较简单，仅是一个中转站的作用。主要是在run方法里面，对不同的消息类型，调用不同的处理方法。

​我们主要是分析received方法，像连接等方法我们就不跟进了。在ChannelEventRunnable#run方法里经过中转后，进入到了DecodeHandler类，看一下received方法：

public void received(Channel channel, Object message) throws RemotingException {
if (message instanceof Decodeable) {
//如果实现了Decodeable接口，就进行解码
decode(message);
} if (message instanceof Request) {
//对Request的data进行解码
decode(((Request) message).getData());
} if (message instanceof Response) {
//对Request的result进行解码
decode(((Response) message).getResult());
}
//执行后续逻辑
handler.received(channel, message);
}


​我们前面说过，解码可以在IO线程，也可以在线程池里执行。这里就体现线程池解码的逻辑。完成解码后，后续逻辑在HeaderExchangeHandler：

public void received(Channel channel, Object message) throws RemotingException {
channel.setAttribute(KEY_READ_TIMESTAMP, System.currentTimeMillis());
ExchangeChannel exchangeChannel = HeaderExchangeChannel.getOrAddChannel(channel);
try {
//处理请求对象
if (message instanceof Request) {
Request request = (Request) message;
if (request.isEvent()) {
//处理事件
handlerEvent(channel, request);
//处理普通的请求
} else {
//双向通信
if (request.isTwoWay()) {
//调用handleRequest
Response response = handleRequest(exchangeChannel, request);
//将调用结果返回给消费者
channel.send(response);
} else {
//如果是单向通信，不需要返回结果
handler.received(exchangeChannel, request.getData());
}
}
//处理响应对象，消费者会执行此逻辑，后面分析
} else if (message instanceof Response) {
handleResponse(channel, (Response) message);
} //略。。。
} finally {
HeaderExchangeChannel.removeChannelIfDisconnected(channel);
}
}
Response handleRequest(ExchangeChannel channel, Request req) throws RemotingException {
Response res = new Response(req.getId(), req.getVersion());
//检查请求是否合法
if (req.isBroken()) {
Object data = req.getData();
String msg;
if (data == null) msg = null;
else if (data instanceof Throwable) msg = StringUtils.toString((Throwable) data);
else msg = data.toString();
res.setErrorMessage("Fail to decode request due to: " + msg);
//不合法，就设置BAD_REQUEST状态
res.setStatus(Response.BAD_REQUEST);
return res;
}
//获取data字段
Object msg = req.getData();
try {
//调用后续逻辑
Object result = handler.reply(channel, msg);
res.setStatus(Response.OK);
res.setResult(result);
} catch (Throwable e) {
res.setStatus(Response.SERVICE_ERROR);
res.setErrorMessage(StringUtils.toString(e));
}
return res;
}


​HeaderExchangeHandler#received方法逻辑比较清晰，如果是双向通信，就继续后续的逻辑并返回结果。单向通信不返回结果，仅向下接着执行。我们接着分析，进入到DubboProtocol#reply。就不贴代码了，主要逻辑就是获取Invoker实例对象，通过invoker调用具体服务：

return invoker.invoke(inv);


​这个invoke方法的实现在AbstractProxyInvoker，中间会经过一堆过滤器，大家可以直接把断点打在这个抽象类里。而AbstractProxyInvoker#invoke主要就是调用了doInvoke方法，而这个方法是个抽象方法。它需要具体的Invoker实例实现。Invoker是通过JavassistProxyFactory创建的，第二章提到过：

public <T> Invoker<T> getInvoker(T proxy, Class<T> type, URL url) {
// TODO Wrapper cannot handle this scenario correctly: the classname contains '$'
final Wrapper wrapper = Wrapper.getWrapper(proxy.getClass().getName().indexOf('$') < 0 ? proxy.getClass() : type);
return new AbstractProxyInvoker<T>(proxy, type, url) {
@Override
protected Object doInvoke(T proxy, String methodName,
Class<?>[] parameterTypes,
Object[] arguments) throws Throwable {
return wrapper.invokeMethod(proxy, methodName, parameterTypes, arguments);
}
};
}


​Wrapper是一个抽象类，Dubbo会在运行时通过Javassist框架为其生成实现类，并实现invokeMethod方法。同样的，我们利用Arthas反编译一下。进入到Provider的进程，搜索*.Wrapper0，再用jad反编译：

public class Wrapper0 extends Wrapper implements ClassGenerator.DC {
public static String[] pns;
public static Map pts;
public static String[] mns;
public static String[] dmns;
public static Class[] mts0; public Object invokeMethod(Object object, String string, Class[] arrclass, Object[] arrobject) throws InvocationTargetException {
//这就是我们需要调用的服务接口
ServiceAPI serviceAPI;
try {
//类型转换
serviceAPI = (ServiceAPI)object;
}
catch (Throwable throwable) {
throw new IllegalArgumentException(throwable);
}
try {
//sendMessage就是我们调用的方法名，根据方法名找到指定方法
if ("sendMessage".equals(string) && arrclass.length == 1) {
return serviceAPI.sendMessage((String)arrobject[0]);
}
}
catch (Throwable throwable) {
throw new InvocationTargetException(throwable);
}
throw new NoSuchMethodException(new StringBuffer().append("Not found method \"").append(string).append("\" in class com.yelow.springboot.dubbo.ServiceAPI.").toString());
}
//其他方法略。。。
}


​到这里，终于看到了调用具体方法的代码。

5.返回调用结果

​获取到执行结果后，我们就需要返回了，详细的调用链就不再重复了，大家可以自己debug一下。这里只看一下Response的编码。在请求编码那一节中，我们分析了ExchangeCodec，其中，对响应对象进行编码没有分析，我们现在来看看：

protected void encodeResponse(Channel channel, ChannelBuffer buffer, Response res) throws IOException {
int savedWriteIndex = buffer.writerIndex();
try {
Serialization serialization = getSerialization(channel);
// 创建消息头字节数组
byte[] header = new byte[HEADER_LENGTH];
// 设置魔数
Bytes.short2bytes(MAGIC, header);
// 设置序列化器编号
header[2] = serialization.getContentTypeId();
if (res.isHeartbeat()) header[2] |= FLAG_EVENT;
// 设置响应状态码
byte status = res.getStatus();
header[3] = status;
//设置请求编号
Bytes.long2bytes(res.getId(), header, 4); buffer.writerIndex(savedWriteIndex + HEADER_LENGTH);
ChannelBufferOutputStream bos = new ChannelBufferOutputStream(buffer);
ObjectOutput out = serialization.serialize(channel.getUrl(), bos);
// encode response data or error message.
if (status == Response.OK) {
if (res.isHeartbeat()) {
//对心跳响应结果进行序列化
encodeHeartbeatData(channel, out, res.getResult());
} else {
//对调用结果进行序列化
encodeResponseData(channel, out, res.getResult());
}
} else out.writeUTF(res.getErrorMessage());
out.flushBuffer();
if (out instanceof Cleanable) {
((Cleanable) out).cleanup();
}
bos.flush();
bos.close(); int len = bos.writtenBytes();
checkPayload(channel, len);
Bytes.int2bytes(len, header, 12);
// write
buffer.writerIndex(savedWriteIndex);
buffer.writeBytes(header); // write header.
buffer.writerIndex(savedWriteIndex + HEADER_LENGTH + len);
} catch (Throwable t) {
//异常处理略。。。
}
}


​

6.接收调用结果

​终于到了最后一步，前面经历了发起服务调用-发送请求-请求编码-请求解码-调用具体服务-返回请求结果（请求结果编码）。

​接收调用结果后，同样需要解码。这一块不想再重复了，具体代码在DubboCodec#decodeBody中，有了前面的经验，大家可以自己debug看一下。

​响应数据解码完成后，Dubbo会将响应对象派发到线程池上，线程池会把调用的结果传递到用户线程。前面说到过，请求发送后，会用DefaultFuture的get方法等待响应结果。当响应对象来了后，用户线程会被唤醒，并通过请求编号获取自己的响应结果。我们来分析下，首先解码完成后，肯定是要在Netty的逻辑处理类里面进行后续逻辑的调用，如handler.received。这个received就会进入到DefaultFuture中：

public class DefaultFuture implements ResponseFuture {
private static final Logger logger = LoggerFactory.getLogger(DefaultFuture.class);
private static final Map<Long, Channel> CHANNELS = new ConcurrentHashMap<Long, Channel>();
private static final Map<Long, DefaultFuture> FUTURES = new ConcurrentHashMap<Long, DefaultFuture>();public static void received(Channel channel, Response response) {
try {
DefaultFuture future = FUTURES.remove(response.getId());
if (future != null) {
//继续往下调用
future.doReceived(response);
} else {
logger.warn("The timeout response finally returned at "
+ (new SimpleDateFormat("yyyy-MM-dd HH:mm:ss.SSS").format(new Date()))
+ ", response " + response
+ (channel == null ? "" : ", channel: " + channel.getLocalAddress()
+ " -> " + channel.getRemoteAddress()));
}
} finally {
CHANNELS.remove(response.getId());
}
}
private void doReceived(Response res) {
lock.lock();
try {
//保存响应对象
response = res;
if (done != null) {
//唤醒用户线程
done.signal();
}
} finally {
lock.unlock();
}
if (callback != null) {
invokeCallback(callback);
}
}
}


​以上逻辑就是把对象保存到DefaultFuture中，然后唤醒用户线程。随后用户线程调用get方法获取结果。

​

完整的调用过程就分析到这里了，更多用法和源码分析可以看官网文档：http://dubbo.apache.org/zh/docs/
