SQL基础E-R图画法

例一、 假设有以下表：
T1(a1,a2, a3, a5)
T2(a3,a4)
T3(a5, a6)
T4(a3, a5, a7)
其中带下划线的属性标识为所在关系模式的主码
T1中的a3是参照T2的外码
T1中的a5是参照T3的外码
T4中的a3是参照T2的外码
T4中的a5是参照T3的外码
请将上述关系模式用适当的E-R图表示出来，并用下划线标注出作为实体主码的属性。

分析易知:
假如有实体t1,t2,t3,t4则
T1(a1,a2,)
T2(a3,a4)
T3(a5, a6)
T4( a7)
t4中 仅仅只有a7所以可以认为是联系的属性（用T4来表示联系）
所以易知t1和t2之间存在一个联系（用T1来表示）

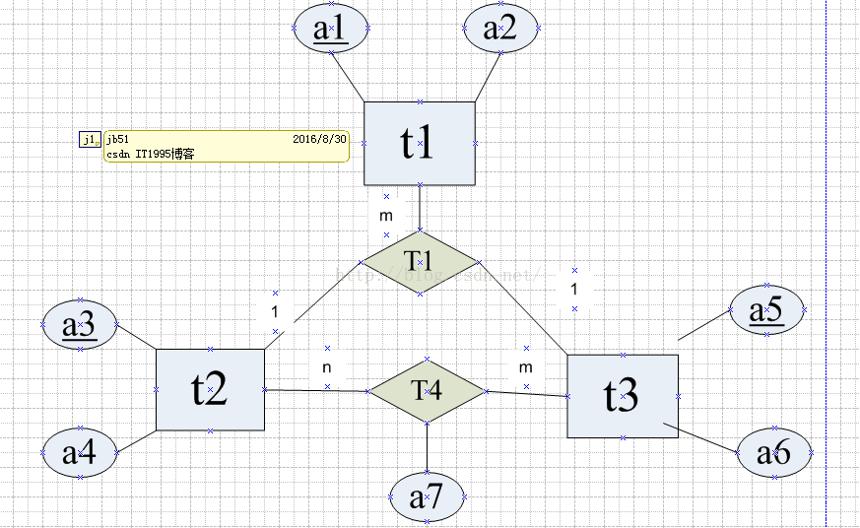

下面是E-N图：

例二、 在某数据库中，相关表的建表语句如下：
create tableT1(
a1 int primary key,
a2 int,
a3 int foreign key references T2(a3)
);
create tableT2(
a3 int primary key,
a4 int,
a5 int foreign key references T2(a3)
);
create tableT3(
a1 int,
a3 int,
a6 int,
primary key (a1, a3),
a1 foreign key references T1(a1),
a3 foreign key references T2(a3)
);
请画出相应的E-R图，使得可以从该E-R图推导出上述表定义，其中实体和联系的名称可以自定，实体的主码属性请使用下划线标明。

分析：
化简表如下：
tableT1(a1,a2,a3)    a1为主键，a3为外键（T2表的主键）
tableT2(a3,a4,a5)    a3为主键引用T2表中的主键（也就是a3）
tableT3(a1,a3,a6)    a1,a3为联合主键，并且a1,a3分别是外键

假如有实体t1,t2,t3,t4则
tableT1(a2)
tableT2(a4)
tableT3(a6)

我们看tableT1表
表中只含有一个a2,所以可以认为它是联系的一个属性
并且存在一个含有a1的属性的实体我们记为t1
存在一个含有a3的属性的实体我们记为t3

同理我们看tableT2表
易知T2中只含有a4，所以我们可以认为它是一个联系的属性
并且存在一个含有a3,a5属性的实体我们记为t2

现在看tableT3
易知T3中只含有a6，所以我们可以认为它是一个联系的属性

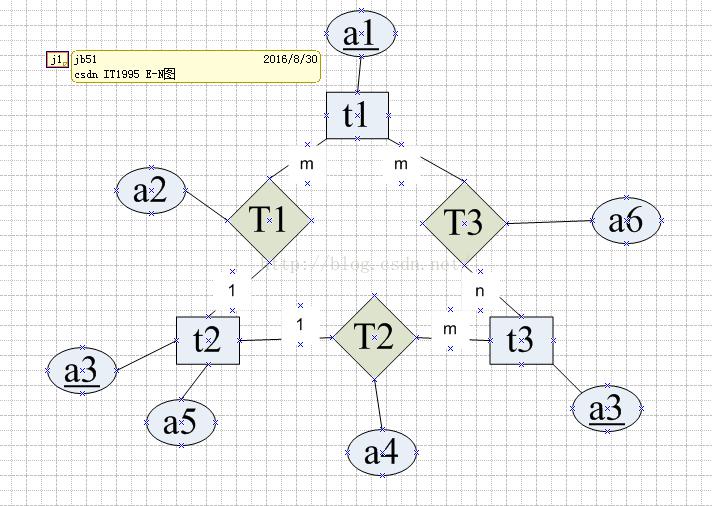

所以可画E-N图：

例三、设某教学管理系统，其查询模块需要提供如下功能：
Ⅰ．查询系信息，列出各系编号、系名和系办公电话；
Ⅱ．查询某系教师的信息，列出教师号、教师名、工资和聘用日期；
Ⅲ．查询某教师讲授的课程信息，列出课程号、课程名和学分；
Ⅳ．查询讲授某门课程的教师信息，列出教师名和职称；
Ⅴ．查询某门课程的先修课程信息，列出先修课程号和先修课程名。

系统有如下业务规则：
Ⅰ．一个系可聘用多名教师，一名教师只能受聘于一个系；
Ⅱ．一名教师可讲授多门课程，一门课程可由多名教师讲授；
Ⅲ．一门课程可以有多门先修课程，也可以没有先修课程

(1)根据以上查询功能与业务规则，用E-R图描述该系统的概念模型。
(2)将ER图转换为满足3NF的关系模式，并说明每个关系模式的主码和外码。
一个系可以聘用多名教师，一名教师只能受聘于一个系，所以系实体与教师实体有联系；
一名教师可以讲授多门课程，一门课程可由多名教师讲授，所以教师实体与课程实体有联系；
一门课程可以有多门先修课程，所以课程间也有联系。

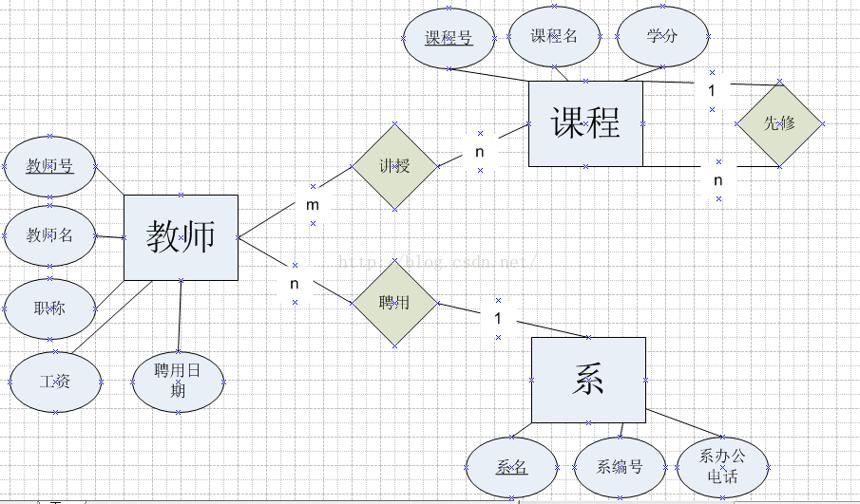

所以我们可以作出以下E-N图：

所以：
系(系编号，系名，系办公电话)无外码
教师(教师号，教师名，工资，聘用日期，职称，系编号)外码：系编号
课程(课程号，课程名，学分，教师号)外码：教师号
先修(先修课程号，先修课程名，课程号)外码：课程号
