众所周知LVDS接口是美国NS美国国家半导体公司为克服以TTL电平方式传输宽带高码率数据时功耗大，电磁干扰大等缺点而研制的一种数字视频信号传输方式。由于其采用低压和低电流驱动方式，实现了低噪声和低功耗的特性，因为目前市面上的工业显示屏或者商用显示屏都采用LVDS接口的屏，控制屏显示大多都采用x86的3.5寸或者2.5寸主板，这种主板使用电池供电，也便于携带，且功耗不高，整机功耗仅仅只有40W左右。因此传统的DP接口或者EDP接口的视频信号端驱动点LVDS屏，成为目前工业、商显设备投屏的主要途径和方式。

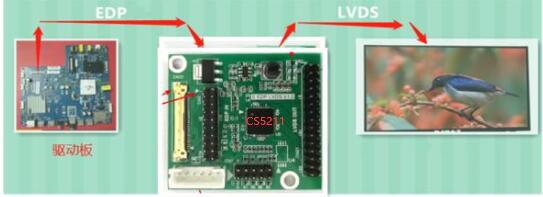

目前瑞奇达新出的一款EDP转LVDS转换方案芯片CS5211在设计此类转接板的优势特性参数支持Displayport到LVDS的协议转换器，是CPU/GPU到显示屏的关键模块，用于计算机主板驱动LVDS屏幕，广泛应用于一体机、广告机、工控电脑等市场，创新点：
1. 通过GPIO来选择预设的16套EDID，方便用户调试
2. 独特的接收机设计，做到了低功耗和高性能
3. 单电源设计可以节省BOM成本
4. 可编程的SSC可以降低电磁干扰

CS5211设备将解码RGB格式的高速eDP的交流耦合差分信号，并驱动与LVDS接口集成的TFT面板，CS5211支持两个eDP主链路输入，数据速率为1.62Gb/s或2.7Gb/s，可以接受18位6:6:6或24位8:8:8的RGB数字格式，用于高达1920x1200的LVDS输出。内置LVDS发射机配备灵活的OpenLDI/SPWG位映射，能够驱动单端口或双端口（18/24位）LVDS面板。CS5211的LVDS发送器支持单端口18位、单端口24位、双端口18位和双端口24位传输，并支持OpenLDI和SPWG位映射。

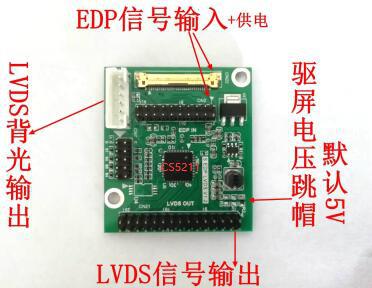

CS5211设计EDP转LVDS或者DP转LVDS转接板功能配置:
