0x00前言：

今天听老师讲端口聚合，为了方便日后复习故此有

了本篇随笔。

0x01准备工具：

cisco模拟器

0x02：目录

为什么要用端口聚合？

广播风暴？

扩展：SMTP

0x03正文：

为什么要用端口聚合？

有时候因为数据包过大不能完全传输，导致传输缓慢，

这时候我们就要提升速率。

何为广播风暴？

广播风暴（broadcast storm）简单的讲是指当广播数据充斥网络无法处理，并占用大量网络带宽，导致正常业务不能运行，甚至彻底瘫痪，这就发生了“广播风暴”。一个数据帧或包被传输到本地网段（由广播域定义）上的每个节点就是广播；由于网络拓扑的设计和连接问题，或其他原因导致广播在网段内大量复制，传播数据帧，导致网络性能下降，甚至网络瘫痪，这就是广播风暴。

例子：Hub与Hub用两条线进行连接，导致数据包无法处理进入环路在进入死循环由于死循环无法break

导致广播之后数据包进行堵塞。然后宽带进行降低，Hub就会废掉。

广播风暴介绍：https://baike.baidu.com/item/%E5%B9%BF%E6%92%AD%E9%A3%8E%E6%9A%B4/3574878?fr=aladdin

何为SMTP？

SMTP在交换机拥有此协议，有些交换机可能得手动开启SMTP

SMTP又分：

RSMTP

MSMTP

SMTP用于构造生成树，MSMTP用于构造多组生成树。RSMTP=SMTP

SMTP用于应付形成环路。导致的广播风暴，SMTP生成的生成树在各个部位

把你给减掉了。然后就行不成环路，使广播风暴大大降低了。

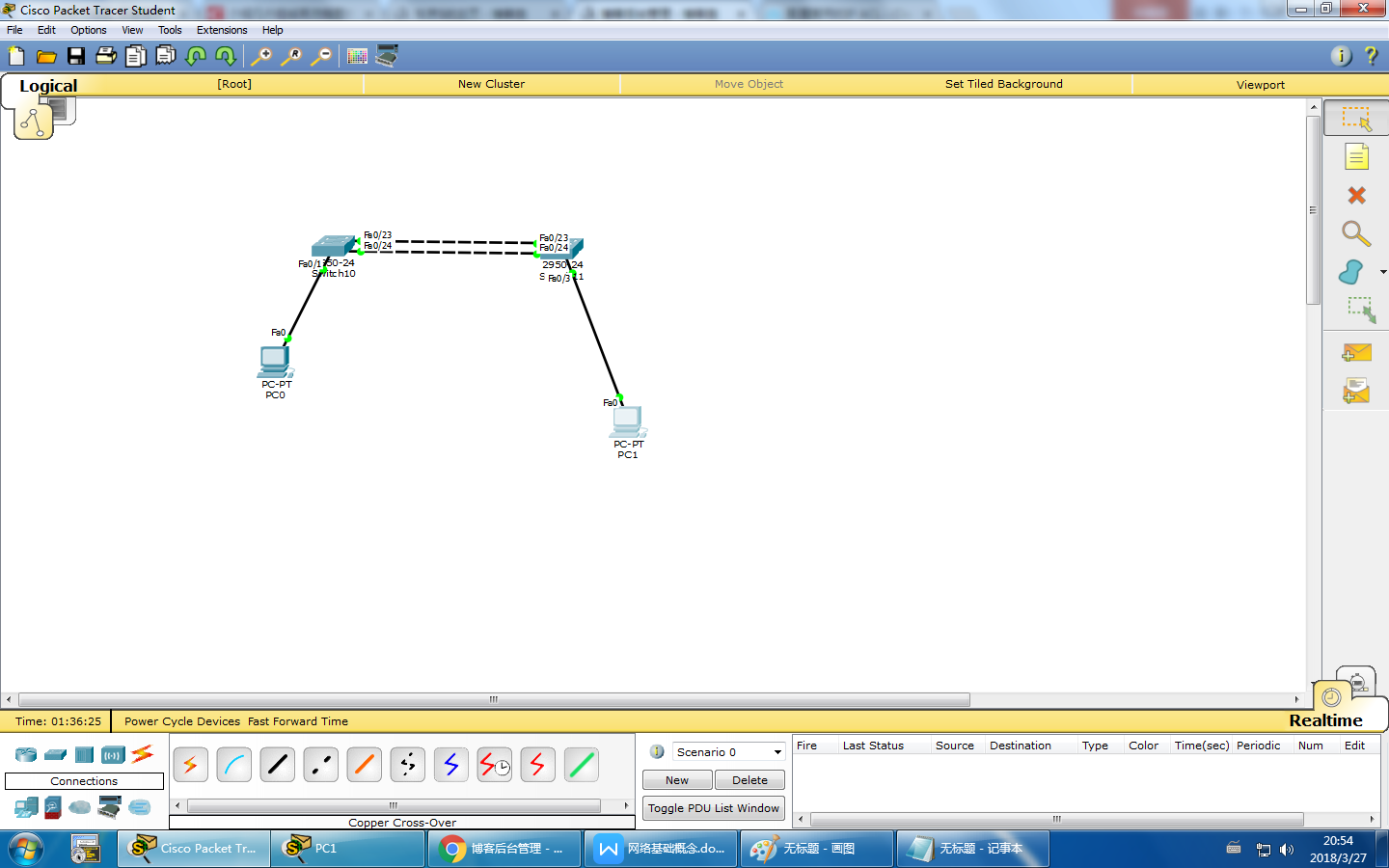

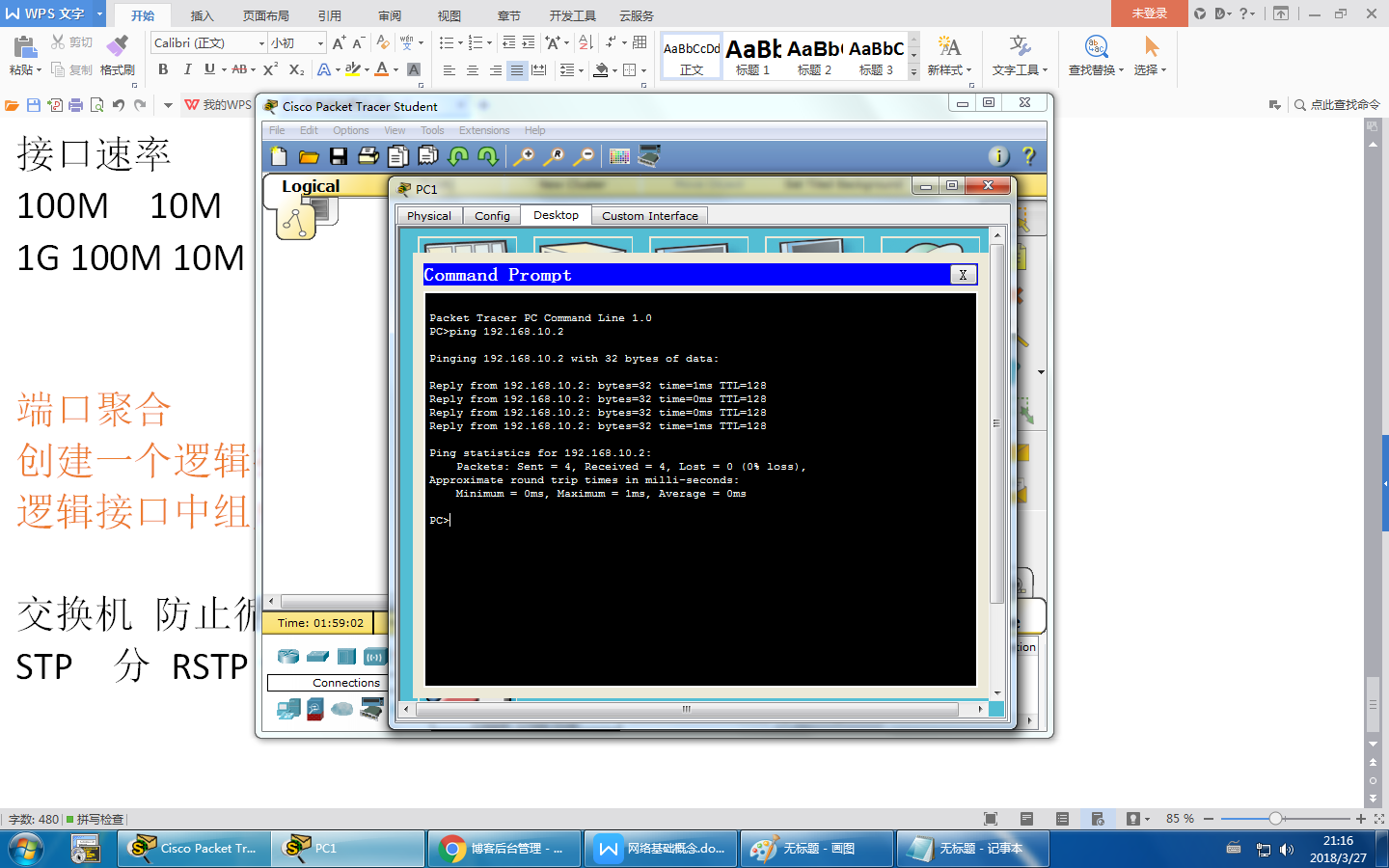

要求设置：两台交换机，2台PC

PC1 IP：192.168.10.2 vlan 10

PC2 IP：192.168.10.3 vlan 10

A：交换机的配置

配置vlan：
enable #进入特权模式
config t #进入全局模式
vlan 10 #创建一个vlan
int fa0/1 #进入fa0/1端口
sw access vlan 10 #将fa0/1端口分配给vlan 10
do show vlan #查看配置好的vlan---------------------------------------------------------------------------------------
配置端口聚合：
enable #进入特权模式
config t #进入全局模式
int range fa0/23 - 24 #进入fa0/23和fa0/24端口
channel-group 1 mode on #启动聚合功能
exit #退出
sw port-channel 1 #创建聚合组1
sw mode trunk #创建干道
sw non #开启干道
do show e s #查看聚合组

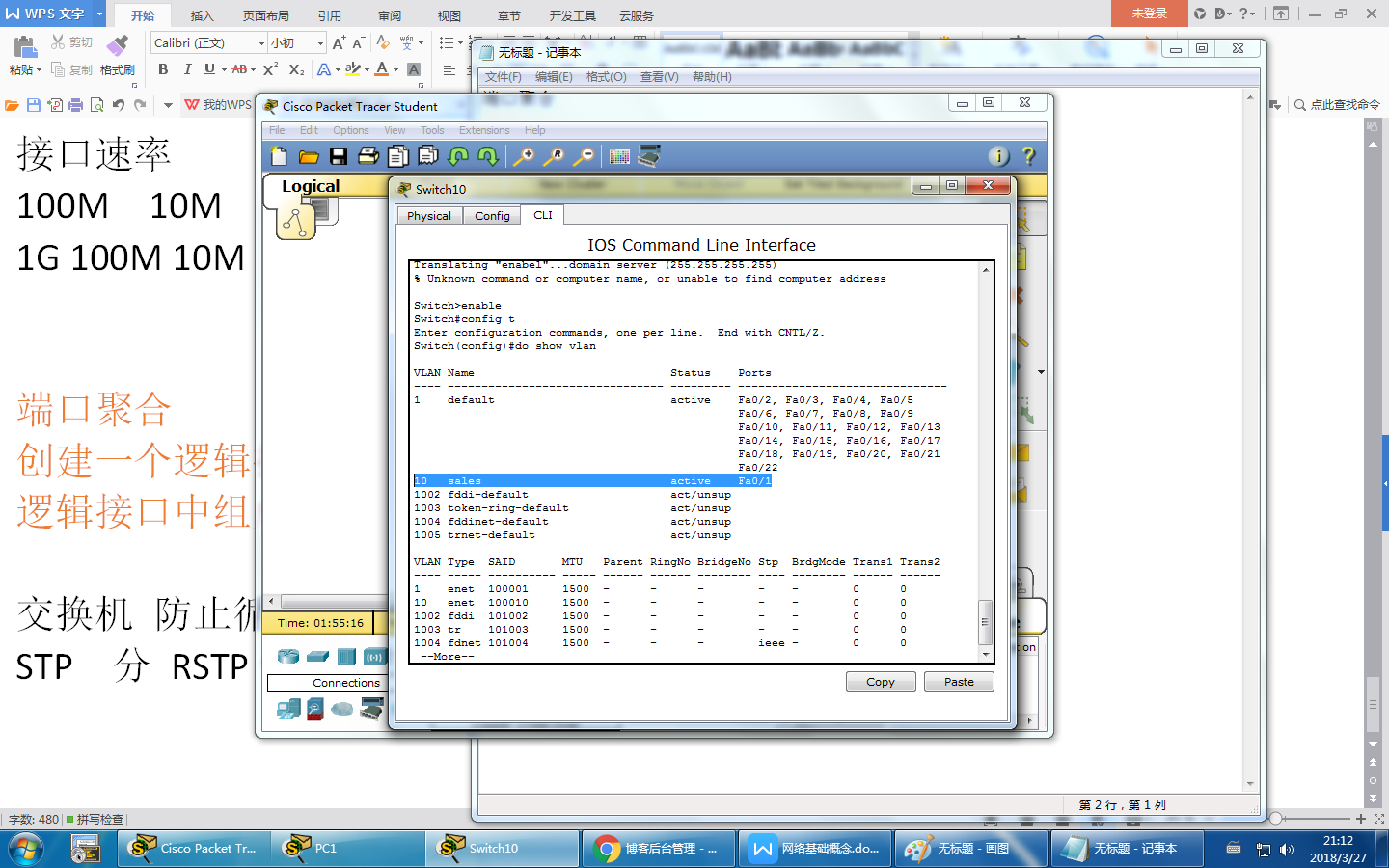

vlan配置图：

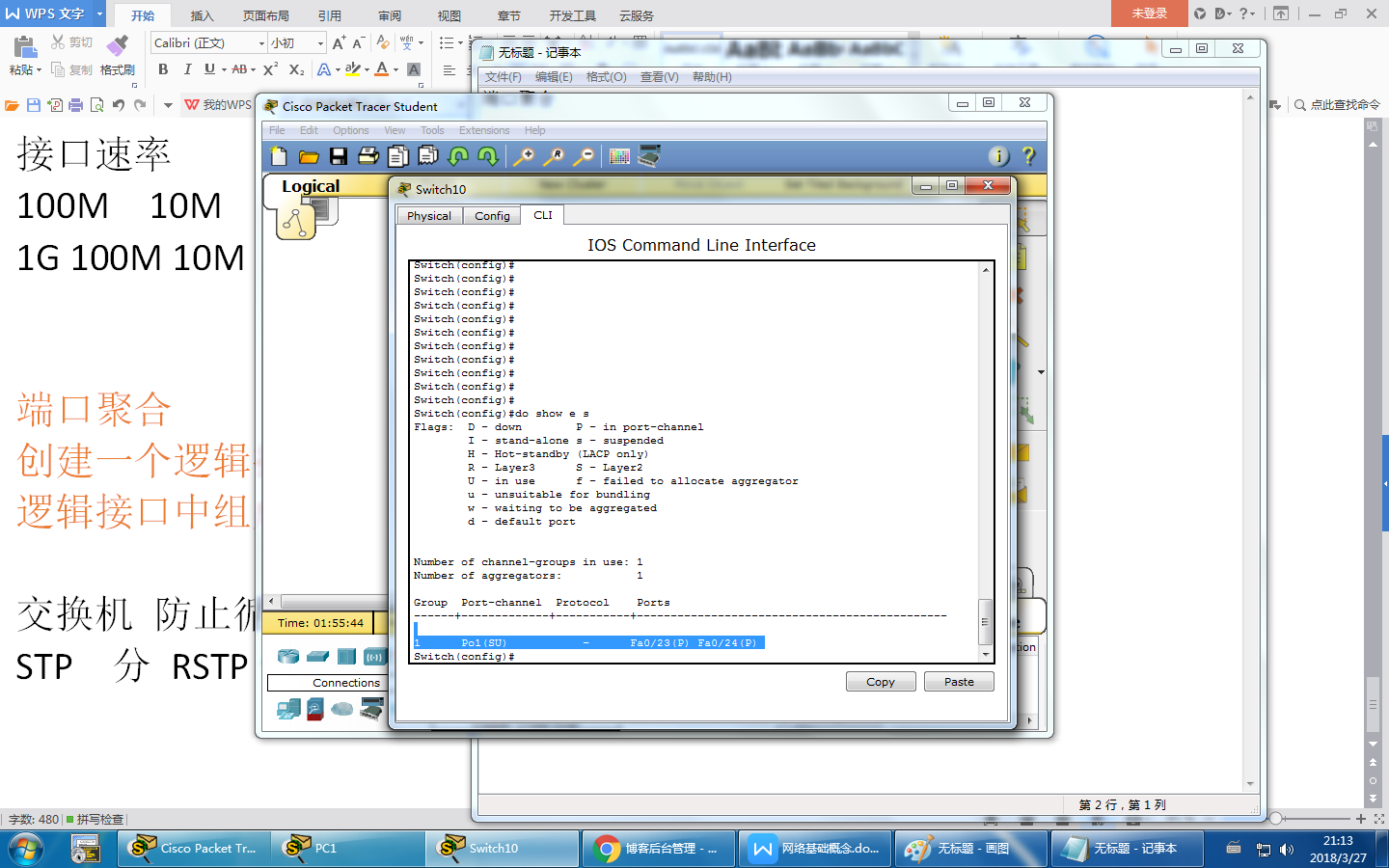

聚合组

B交换机配置：

配置vlan：
enable #进入特权模式
config t #进入全局模式
vlan 10 #创建一个vlan
int fa0/3 #进入fa0/3端口
sw access vlan 10 #将fa0/1端口分配给vlan 10
do show vlan #查看配置好的vlan---------------------------------------------------------------------------------------
配置端口聚合：
enable #进入特权模式
config t #进入全局模式
int range fa0/23 - 24 #进入fa0/23和fa0/24端口
channel-group 1 mode on #启动聚合功能
exit #退出
sw port-channel 1 #创建聚合组1
sw mode trunk #创建干道
sw non #开启干道

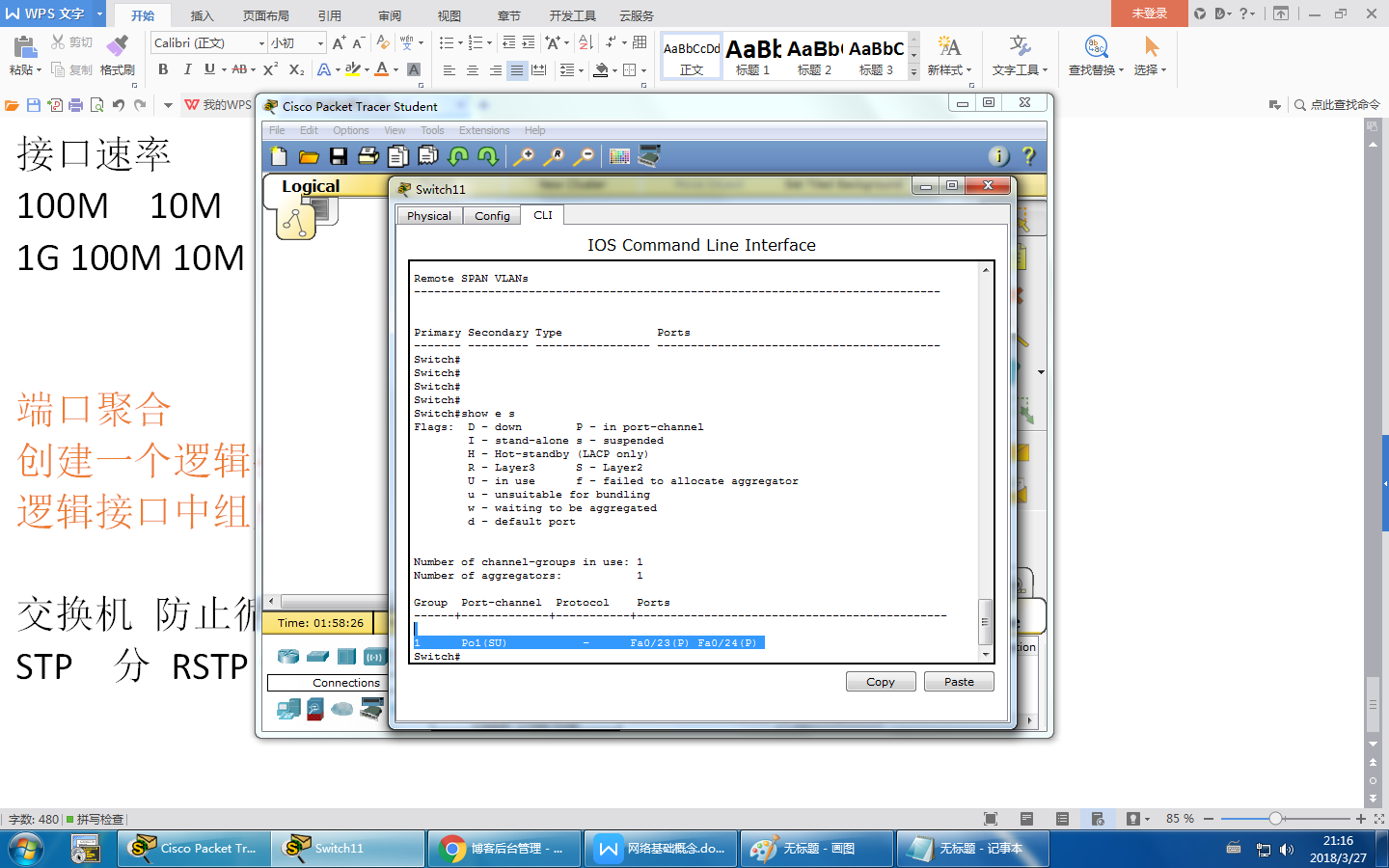

do show e s #查看聚合组

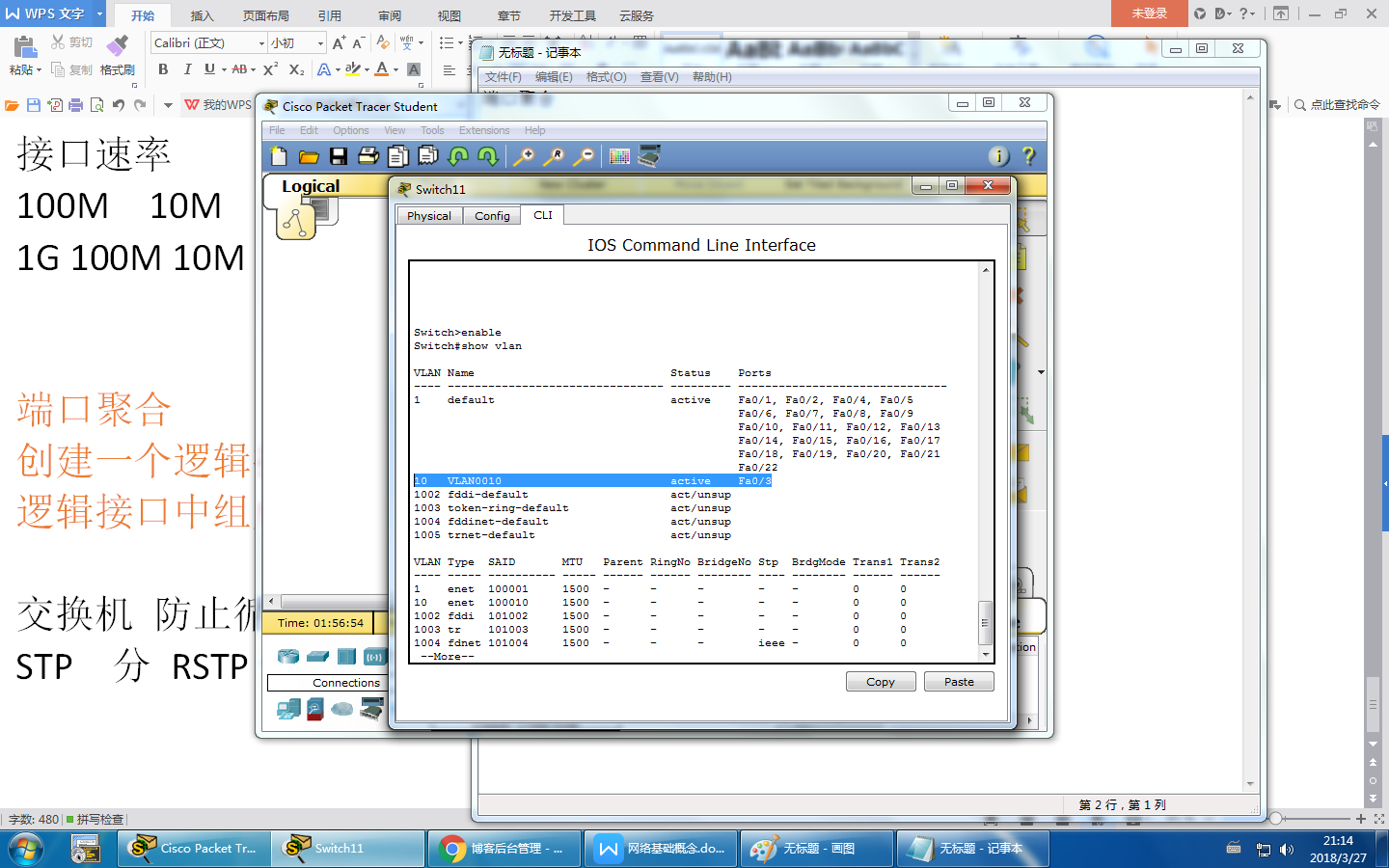

vlan配置
