1、为什么要使用框架？

框架是一组自动化测试的规范、测试脚本的基础代码，以及测试思想、惯例的集合。可用于减少冗余代码、提高代码生产率、提高代码重用性和可维护性。例如QTestWare就是QTP自动化测试框架中的一类。

2、SAFFRON简介

SAFFRON是针对Web开发的一个简单的QTP测试框架原型，是Adam Gensler于06年写的，需要QTP 9.1版本以上。完整的SAFFRON脚本代码可到以下地址获取：http://www.itestware.com/ctest/index.php?option=com_content&view=article&id=62:webqtp-saffron&catid=35:testing_is_believing

3、如何使用SAFFRON？

SAFFRON框架以外部VBS文件的形式出现，因此使用方法比较简单，直接在测试脚本中以资源形式导入即可使用，如图所示：

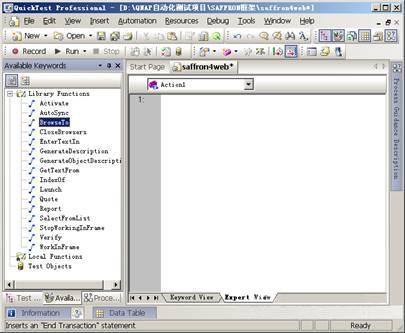

导入后，可在“Available Keywords”视图中看到SAFFRON的所有函数，如图所示：

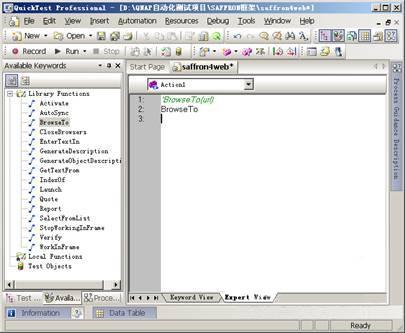

选中某个函数，拖拽到专家视图的编辑器中，如图所示：

后接一个URL地址，例如“http://www.itestware.com”，即可使用SAFFRON框架中的BrowseTo函数导航到指定的URL地址，如下脚本所示：
'BrowseTo(url)
BrowseTo "http://www.itestware.com"

4、SAFFRON框架代码剖析

为了深入了解SAFFRON，以及框架的使用方法，下面我们将分别介绍SAFFRON中的主要函数，对SAFFRON代码进行深入剖析。

4.1 导航到指定URL

SAFFRON使用名为BrowseTo函数来负责导航到指定的URL，如果浏览器尚未启动，则先调用函数Launch来打开浏览器。BrowseTo函数的定义如下所示：
     Public Function BrowseTo (url)
     thirdlevel = ""
     Report micPass, "Navigate to URL", "Navigating to URL: " & Quote(url)
     If initialized Then
       Execute GenerateDescription("Browser") & "Navigate " & Quote(url)
     Else
       Launch "website", url
     End If
     Reporter.Filter = rfDisableAll
     End Function

在脚本中，会判断是否初始化了浏览器，如果有则执行导航动作，导航到指定的URL。导航动作是执行这行脚本来完成的：
Execute GenerateDescription("Browser") & "Navigate " & Quote(url)

Execute是一个用于执行指定VBScript脚本语句的函数，GenerateDescription函数的定义如下所示：
     ' Generates a generic description based up on the "level" viarable
     ' levelstr - will be one of the values that is in the level array
     ' returns - string representative of the object hierarchy
     Public Function GenerateDescription (levelstr)
     l = IndexOf(level, levelstr)
     If l >=0 Then
       fdesc = level(0) & "(" & Quote(desc(0)) & ")."
       If l >= 1 Then
        fdesc = fdesc + level(1) & "(" & Quote(desc(1)) & ")."
        If 2 >= l Then
         If thirdlevel <> "" Then
          fdesc = fdesc + level(2) & "(" & Quote(desc(2)) & "," & Quote("name:=" & thirdlevel) & ")."
         End If
        End If
       End If
     End If
        GenerateDescription = fdesc
     End Function

4.2 返回测试对象的描述

GenerateDescription函数用于返回对象的描述性语句，例如，指定Browser，则返回如下语句：
"Browser("micclass:=Browser")."

该语句代表了当前浏览器对象，并且后面加了个点号，这是为了方便后接"Navigate "这个浏览器对象的导航操作，以及指定的URL字符串，例如"http://blog.csdn.net/testing_is_believing"。在Execute时，其实执行的VBScript语句如下所示：
Browser("micclass:=Browser").Navigate "http://blog.csdn.net/testing_is_believing"

经过SAFFRON的框架封装后，则只需要使用如下语句即可达到同样的效果：
BrowseTo "http://blog.csdn.net/testing_is_believing"

4.3 启动浏览器

SAFFRON使用名为BrowseTo函数来负责导航到指定的URL，但是如果浏览器未启动，则会先调用函数Launch来打开浏览器。Launch函数的定义如下所示：
     prepares the framework for usage, and configures all internal framework
     ' variables and structures
     ' apptype - used to launch different types of applications based
     '           upon different technologies -- currently there is only web
     ' val     - string that represents what to launch
     ' returns - always returns true
     Public Function Launch (apptype, val)
     If "website" = apptype Then
       thirdlevel = ""
       Report micPass, "Initialize", "Initializing Framework"
       level = split(webLevels, leveldelimiter, -1, 1)
       desc = split(webLevelsDesc, leveldescdelimiter, -1, 1)
       object = split(objects, objectdelimiter, -1, 1)
       objectDescription = split(objectsDescription, objectsDescriptiondelimiter, -1, 1)
       CloseBrowsers
       Set IE = CreateObject("InternetExplorer.Application")
       IE.visible = true
       IE.Navigate val
       While IE.Busy
        wait 1
       Wend
     End If
     initialized = true
     Launch = true
     End Function

可看到脚本中创建了IE的COM对象，然后设置IE的Visible属性设置为Tue，让浏览器可见，然后调用IE对象的Navigate方法导航到指定的URL。除了创建IE的COM对象外，在Launch函数中还进行框架其它方面的初始化。

4.4 给指定字符串前后加双引号

在BrowseTo函数的定义脚本中，调用了一个名为Quote的函数，该函数的定义如下所示：
     ' generates a string with embedded/surrounding quotes
     Public Function Quote (txt)
     Quote = chr(34) & txt & chr(34)
     End Function

该函数的作用是给指定的字符串前后加上双引号字符，例如下面代码
Msgbox "The message is " & Quote("hello world!")

执行结果显示如图所示。

如果我们不使用这个函数，则需要这样写我们的代码来实现同样的功能：
Msgbox "The message is ""hello world!"""

很明显，这样的写法写出来的代码的可读性和可维护性都差一截。

4.5 点击链接

作为一个针对WEB应用的脚本框架，除了能启动浏览器导航到指定的页面外，还需要针对页面的各种元素进行测试操作，例如链接的点击、按钮的点击操作。在SAFFRON框架中，使用Activate函数来点击链接、按钮，其函数定义如下所示：
     ' Activates an object based upon its object type
     ' objtype - the type of object should be limited to values in the object array
     ' text    - identifying text for the control - for a link, it's the text of the link
     Public Function Activate (objtype, text)
     localDesc = ""
     If thirdlevel <> "" Then
       localDesc = GenerateDescription(level(2))
     Else
       localDesc = GenerateDescription(level(1))
     End If

     AutoSync()

     Select Case objtype
     Case "Link"
       Execute localDesc & GenerateObjectDescription("Link","innertext:=" & text) & "Click"
       Report micPass, "Link Activation", "The Link " & Quote(text) & " was clicked."
     Case "WebButton"
       Execute localDesc & GenerateObjectDescription("WebButton", "value:=" & text) & "Click"
       Report micPass, "WebButton Activation", "The WebButton " & Quote(text) & " was clicked."
     End Select
     End Function

函数首先判断对象的类型，然后根据对象类型分别处理，如果是链接对象，则通过以下语句组合成可执行的VBScript语句，然后用Execute函数来执行：
Execute localDesc & GenerateObjectDescription("Link","innertext:=" & text) & "Click"

如果是按钮对象，则组合成：
Execute localDesc & GenerateObjectDescription("WebButton", "value:=" & text) & "Click"

在这里，调用了GenerateObjectDescription函数，GenerateObjectDescription函数的作用与GenerateDescription函数的作用类似，都是用于返回一个测试对象的描述，不同的是GenerateObjectDescription函数需要传入测试对象的描述数组，GenerateObjectDescription函数的定义如下：
     ' Generates an object description based upon the object, and objectDescription arrays
     ' obj - name of the object in the object array
     ' prop - additional property to help uniquely identify the object
     ' returns - a string representative of the object description
     Public Function GenerateObjectDescription (obj, prop)
     i = IndexOf(object, obj)
     ndesc = ""
        If i <> -1 Then
       ndesc = obj & "(" & Quote(objectDescription(i)) & "," & Quote(prop) & ")."
     End If
     GenerateobjectDescription = ndesc
     End Function

有了Activate函数，我们在写脚本的时候就可以充分利用，简化脚本的编写，例如下面是两句简单的脚本，分别点击页面上的一个链接和一个按钮：
Activate "Link", "Person"
Activate "WebButton", "Search"

在Activate函数中，调用了一个名为AutoSync的函数，该函数的作用与QTP的Sync方法是一样的，只是在外面封装了一层，函数定义如下所示：
     ' waits for the web page to finish loading
     Public Function AutoSync
         Execute GenerateDescription("Browser") & "Sync"
     End Function
     AutoSync函数用于等待WEB页面加载完成。

4.6 一个小例子

到现在为止，我们可以使用SAFFRON的Launch、BrowserTo和Activate函数来编写简单的脚本启动浏览器，导航到指定的页面，点击链接和按钮，例如下面就是一个综合了这几个功能的脚本：
     ' 启动浏览器
     Launch "website","http://127.0.0.1:1080"
     ' 导航到“http://127.0.0.1:1080/WebTours”
     BrowseTo "http://127.0.0.1:1080/WebTours/"
     ' 点击名为“administration”的链接
     Activate "Link","administration"

该脚本调用SAFFRON框架的Launch函数启动IE浏览器，然后导航到“http://127.0.0.1:1080/WebTours”，点击如图所示的页面中名为“administration”的链接。

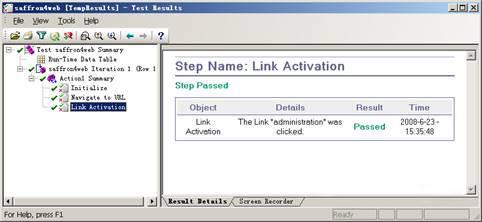

脚本的测试结果如图所示。

4.7 检查对象是否存在

前面的小例子仅仅实现了启动浏览器、导航、点击链接和按钮的功能，如果要组成一个完整的测试用例，还缺少一些东西，例如检查指定的对象是否存在，在SAFFRON中，用Verify函数来实现这个功能，Verify函数的定义如下所示：
     ' Verify the Existence of an object
     ' objtype - values should be limited to values in the object array
     ' text    - multi-purpose argument that indicates what to verify
     '         - for a link, or button, it's the text of the control
     '         - for a list, it's the name of the control
     '         - for a frame, it's the name of the frame
     Public Function Verify (objtype, text)
        rval = false
     localDesc = ""
     estr = ""
     If thirdlevel <> "" Then
       localDesc = GenerateDescription(level(2))
     Else
       localDesc = GenerateDescription(level(1))
     End If

        AutoSync()

     Select Case objtype
     Case "Page"
       Execute "rval = " & GenerateDescription(level(1)) & "Exist (0)"
       If rval Then
        Execute "title = " & GenerateDescription(level(1)) & "GetROProperty(" & Quote("title") & ")"
        If title = text Then
         rval = true
        Else
         rval = false
        End If
       End If
     Case "CurrentFrame"
       If thirdlevel <> "" Then
        estr = "rval = " & localDesc
       End If
     Case "Link"
       estr = "rval = " & localDesc & GenerateObjectDescription("Link", "innertext:=" & text)
     Case "WebButton"
       estr = "rval = " & localDesc & GenerateObjectDescription("WebButton", "value:=" & text)
     Case "WebList"
       estr = "rval = " & localDesc & GenerateObjectDescription("WebList", "name:=" & text)
     Case "WebEdit"
       estr = "rval = " & localDesc & GenerateObjectDescription("WebEdit", "name:=" & text)
     End Select

     If estr <> "" Then
       Execute estr + "Exist (0)"
     End If

     If rval Then
       Report micPass, objtype & " Verification", "The " & objtype & " " & Quote(text) & " was verified to exist"
     Else
       Report micFail, objtype & " Verification", "The " & objtype & " " & Quote(text) & " was not found"
     End If

     If "True" = rval Then
       rval = True
     Else
       rval = False
     End If

        Verify = rval
     End Function

由于判断不同对象的存在需要采用不同的属性，因此Verify函数中对不同的对象类型进行判断、分别处理。例如，对于Link类型的对象，用innertext属性，对于WebButton，则采用value属性，但是最后都需要组合成一条语句，后接“Exist”，通过Execute方法执行这个语句，从而实现对象是否存在的判断。

对于页面对象（Page）的存在性检查有点不一样，采用的是以下脚本：
     Case "Page"
       Execute "rval = " & GenerateDescription(level(1)) & "Exist (0)"
       If rval Then
        Execute "title = " & GenerateDescription(level(1)) & "GetROProperty(" & Quote("title") & ")"
        If title = text Then
         rval = true
        Else
         rval = false
        End If
       End If

通过GetROProperty方法获取当前页面的title属性，然后与传入的“text”参数进行比较，如果相等，则认为页面对象是存在的。

在测试脚本中可以这样使用Verify函数：
     ' 启动浏览器
     Launch "website","http://127.0.0.1:1080"
     ' 导航到“http://127.0.0.1:1080/WebTours”
     BrowseTo "http://127.0.0.1:1080/WebTours/"

     If Verify ("Link","administration")= False then
     Reporter.ReportEvent micFail,"检查链接","链接不存在"
     Else
         ' 点击名为“administration”的链接
         Activate "Link","administration"
     End IF

脚本中先用Verify检查名为“administration”的链接对象是否存在，如果不存在则提示错误，如果存在则进一步调用Activate函数点击链接。

4.8 在文本框输入字符串

在SAFFRON中，可以使用EnterTextIn函数来给输入框（WebEdit对象）输入字符串。EnterTextIn函数的定义如下所示：
     ' Enters text into an edit field
     ' objname - name of the control -- use Object Spy if you don't know what it is
     ' text    - the text to enter into the control
     Public Function EnterTextIn (objname, text)
     localDesc = ""
     rval = true
     If thirdlevel <> "" Then
       localDesc = GenerateDescription(level(2))
     Else
       localDesc = GenerateDescription(level(1))
     End If

     AutoSync()

     localDesc = localdesc & GenerateObjectDescription("WebEdit", "name:=" & objname)
     Execute localDesc & "Set (" & Quote(text) & ")"
     Report micPass, "Enter Text", "Text: " & Quote(text) & " was entered into " & Quote(objname)
     EnterTextIn = rval
     End Function

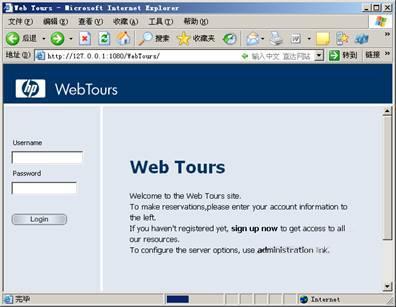

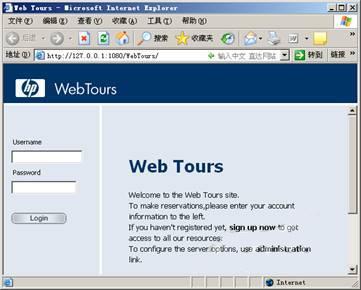

例如，如果我们要在如图所示的登录界面中输入用户名和密码，则可以使用SAFFRON的EnterTextIn函数来实现。

测试脚本可以这样编写：
     ' 输入用户名
     EnterTextIn "username","chennengji"
     ' 输入密码
     EnterTextIn "password","123"

4.9 读取文本框的字符串

在SAFFRON中，可以使用EnterTextIn函数来给输入框（WebEdit对象）输入字符串。对应的有一个名为GetTextFrom的函数，用于读取输入框和文本列表的字符串，GetTextFrom的定义如下所示：
     ' Obtains text from a control
     ' objtype - is the type of control the get the text from
     ' objname - is the name of the control -- use Object Spy if you don't know the name
     ' returns - the text of the control
     Public Function GetTextFrom (objtype, objname)
     text = ""
     localDesc = ""
     If thirdlevel <> "" Then
       localDesc = GenerateDescription(level(2))
     Else
       localDesc = GenerateDescription(level(1))
     End If

     AutoSync()

     Select Case objtype
       Case "WebEdit"
        Execute "text = " & localDesc & GenerateObjectDescription("WebEdit", "name:=" & objname) & "GetROProperty (" & Quote("value") & ")"
       Case "WebList"
        Execute "text = " & localDesc & GenerateObjectDescription("WebList", "name:=" & objname) & "GetROProperty (" & Quote("value") & ")"
     End Select
     Report micPass, "Capture Text", "Text: " & Quote(text) & " was captured from the control " & Quote(objname)
     GetTextFrom = text
     End Function

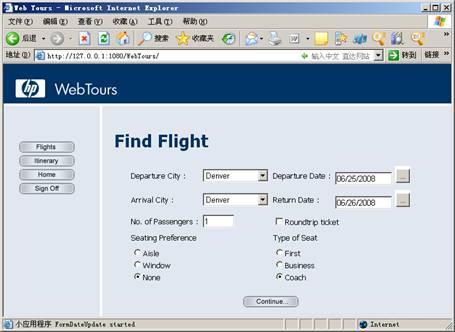

假设我们需要读取如图所示的界面中的“Departure City”和“Arrival City”这两个文本列表（WebList对象）中的字符串，则可以使用GetTextFrom函数。

测试脚本可以这样编写：
     ' 获取航班起始城市
     DepartureCity = GetTextFrom( "WebList","depart")
     ' 获取航班终点城市
     ArrivalCity = GetTextFrom( "WebList","arrive")

当然，也可以使用相同的函数来读取文本框（WebEdit对象）的字符串，例如下面的脚本读取“NO. of Passengers”对应的文本框中的字符串：
' 获取乘客数量
PassengerNumber = GetTextFrom( "WebEdit","numPassengers")

4.10选择列表中的一项

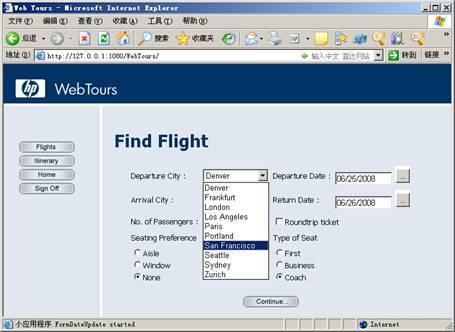

在SAFFRON中，可以使用SelectFromList函数从下拉框列表（WebList对象）中选择指定的一项。SelectFromList的定义如下所示：
     ' Selects a specific value from a listbox, or combobox
     ' objname - name of the control -- use Object Spy if you don't know the name property
     ' text    - the item in the combobox to select
     Public Function SelectFromList (objname, text)
     localDesc = ""
     rv = ""
     rval = false
     If thirdlevel <> "" Then
       localDesc = GenerateDescription(level(2))
     Else
       localDesc = GenerateDescription(level(1))
     End If

     AutoSync()

     localDesc = localdesc & GenerateObjectDescription("WebList", "name:=" & objname)

     Execute "cnt = " & localDesc & "GetROProperty(" & Quote("items count") & ")"
     For i = 1 to cnt
       Execute "rv = " & localDesc & "GetItem (" & i & ")"
       If rv = text Then
        rval = true
       End If
     Next

     If rval Then
       Execute localDesc & "Select " & Quote(text)
     End If
     If rval Then
       Report micPass, "WebList Selection", "The WebList item " & Quote(text) & " was selected."
     Else
       Report micFail, "WebList Selection", "The WebList item " & Quote(text) & " was NOT found."
     End If

     SelectFromList = rval
     End Function

假设我们需要从如图所示的界面中的“Departure City”的下拉框中选择其中一项，则可使用SelectFromList函数来实现。

测试脚本可以这样写：
' 选择航班起始城市为"San Francisco"
SelectFromList "depart","San Francisco"

4.11 关闭浏览器

Web页面测试的最后一个步骤一般都是关闭浏览器，在SAFFRON中，也把这个过程封装成了一个名为“CloseBrowsers”的函数，该函数的定义如下：
     ' close all opened browsers
     Public Function CloseBrowsers
     If Browser("micclass:=Browser").Exist (0) Then
       Browser("micclass:=Browser").Close
     End If
     While Browser("micclass:=Browser", "index:=1").Exist (0)
       Browser("index:=1").Close
     Wend
     If Browser("micclass:=Browser").Exist (0) Then
       Browser("micclass:=Browser").Close
     End If
     End Function

CloseBrowsers函数会把当前所有打开的浏览器都关闭，脚本中采用描述性编程的方式获取所有对象类型为“Browser”的测试对象，然后循环逐个关闭所有这种类型的测试对象。

5、对SAFFRON框架进行扩展

SAFFRON是一个基本的框架，它封装了浏览器的相关测试操作、封装了一些基本对象的测试操作，例如Link、WebButton、WebEdit、WebList等控件，可用于基本的WEB页面的测试，并且简化了测试脚本的编写，可以让代码的可读性和可维护性得到增强。

但是SAFFRON仅仅是一个基础框架，我们还需要进一步地对其扩展才能应用到实际的WEB自动化测试项目中去，例如扩展对更多的控件的支持。下面是一个对Activate函数扩展Image对象的点击操作的过程：

（2）修改Activate方法，添加对Image对象的Click操作的支持，脚本修改成如下所示：
     ' Activates an object based upon its object type
     ' objtype - the type of object should be limited to values in the object array
     ' text    - identifying text for the control - for a link, it's the text of the link
     Public Function Activate (objtype, text)
     localDesc = ""
     If thirdlevel <> "" Then
       localDesc = GenerateDescription(level(2))
     Else
       localDesc = GenerateDescription(level(1))
     End If

     AutoSync()

     Select Case objtype
     Case "Link"
       Execute localDesc & GenerateObjectDescription("Link","innertext:=" & text) & "Click"
       Report micPass, "Link Activation", "The Link " & Quote(text) & " was clicked."
     Case "WebButton"
       Execute localDesc & GenerateObjectDescription("WebButton", "value:=" & text) & "Click"
       Report micPass, "WebButton Activation", "The WebButton " & Quote(text) & " was clicked."
     ' 扩展对Image类型的按钮的支持
     Case "Image"
       Execute localDesc & GenerateObjectDescription("Image", "alt:=" & text) & "Click"
       Report micPass, "ImageButton Activation", "The ImageButton " & Quote(text) & " was clicked."
     End Select
     End Function

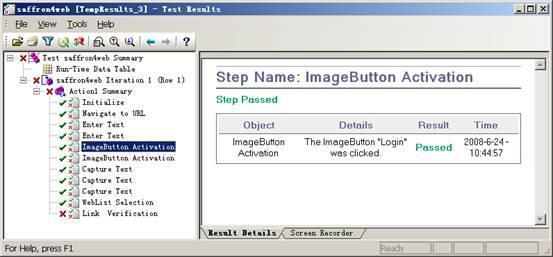

（3）调试和测试修改后的脚本，例如采用下面的脚本来看对Activate函数的扩展是否生效：
     ' 启动浏览器
     Launch "website","http://127.0.0.1:1080"
     ' 导航到“http://127.0.0.1:1080/WebTours”
     BrowseTo "http://127.0.0.1:1080/WebTours/"

     ' 输入用户名
     EnterTextIn "username","chennengji"
     ' 输入密码
     EnterTextIn "password","123"

     ' 单击Login按钮
     Activate "Image","Login"

     ' 单击"Flights"按钮
     Browser("Web Tours").Page("Web Tours").Frame("navbar").Image("Search Flights Button").Click

     ' 获取航班起始城市
     DepartureCity = GetTextFrom( "WebList","depart")
     ' 获取航班终点城市
     ArrivalCity = GetTextFrom( "WebList","arrive")
     ' 获取乘客数量
     PassengerNumber = GetTextFrom( "WebEdit","numPassengers")

     ' 选择航班起始城市为"San Francisco"
     SelectFromList "depart","San Francisco"

     If Verify ("Link","administration")= False then
     Reporter.ReportEvent micFail,"检查链接","链接不存在"
     Else
         ' 点击名为“administration”的链接
         Activate "Link","administration"
     End IF
