vsim仿真VHDL输出fsdb格式文件

vsim(modelsim)仿真VHDL输出fsdb格式文件

1、Dump准备

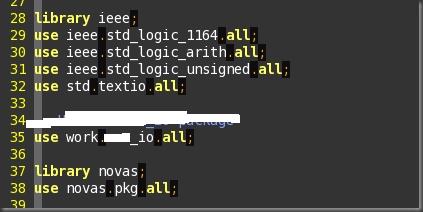

(1) 将下列设置放到顶层testbench tb.vhd文件中[注意放置的位置:关系如图]

library novas;

use novas.pkg.all;

process

begin

fsdbDumpfile("counter.fsdb");

fsdbDumpvars(0, "counter_tb");

wait;

end process;

--0表示dump的模块层，“counter_tb”表示第0层模块名

并不相连，编译使用不同的[vlib work]

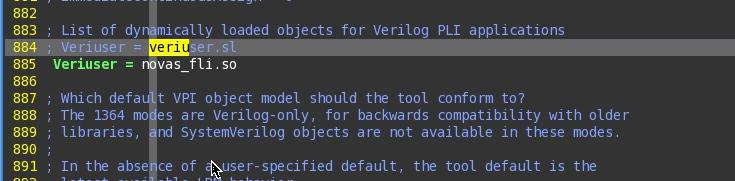

(2) 修改modelsim.ini文件

添加 Veriuser = novas_fli.so

2、vsim 的do文件，注意高亮部分

请注意 novas.vhd 和 noavas_fil.so这两个文件，去novas(Verdi应该也行)安装下找对应的modelsim接口

vlib novas

vmap novas novas

vcom -work novas /opt/EAD/Novas_v2012_01/share/PLI/modelsim_fli64/LINUX64/novas.vhd

vlib work

vmap work  work

vcom mydesign.vhd

vcom -93 ram.vhd

vcom mydesign_io.vhd

vcom -93 tb.vhd

vsim -voptargs="+acc" +notimingchecks -t 1ps -pli /opt/EAD/Novas_v2012_01/share/PLI/modelsim_fli64/LINUX64/novas_fli.so  tb

run 200us

q

命令行执行  vsim -c -do sim.do

3、运行结果

当前目录下有tb.fsdb文件，大功告成！

4、verdi打开VHDL波形查看
