LVS负载均衡之NAT模式配置

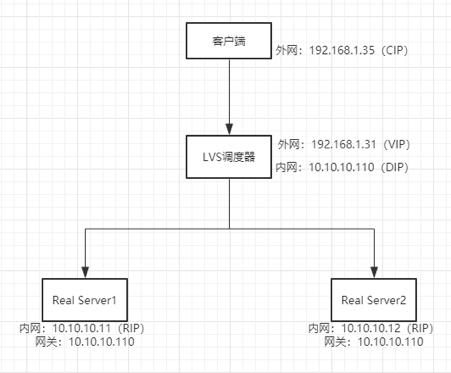

NAT 模式架构图：

操作步骤

实验环境准备：（centos7平台）

所有服务器上配置

# systemctl stop firewalld //关闭防火墙
# sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/sysconfig/selinux //关闭selinux，重启生效
# setenforce //关闭selinux，临时生效
# ntpdate .centos.pool.ntp.org //时间同步
注意：realserver的网关需要指向DIP

步骤一：配置realserver

在 realserver（web01和web02）上安装 nginx，并在不同的 web 服务器上建立不同的主页内容（方便测试），并启动。

1) 在 web01 服务器配置

[root@web01 ~]# yum install nginx -y
[root@web01 ~]# echo "`hostname` `ifconfig ens33 |sed -n 's#.*inet \(.*\)netmask.*#\1#p'`" > /usr/share/nginx/html/index.html
[root@web01 ~]# systemctl start nginx
[root@web01 ~]# systemctl enable nginx

2) 在 web02 服务器配置

[root@web02 ~]# yum install nginx -y
[root@web02 ~]# echo "`hostname` `ifconfig ens33 |sed -n 's#.*inet \(.*\)netmask.*#\1#p'`" > /usr/share/nginx/html/index.html
[root@web02 ~]# systemctl start nginx
[root@web02 ~]# systemctl enable nginx

步骤二：调度器上配置

1)在调度器上打开ip转发,因为在上面架构图中,调度器会用到两个IP段的转发

# vim /etc/sysctl.conf
net.ipv4.ip_forward =
# sysctl -p //使之生效

2)在调度器(director)上安装软件包(ipvsadm)

# yum install ipvsadm -y
# rpm -qa |grep ipvsadm //检查是否安装成功

3)按照架构图来配置lvs进程调度

[root@lvs-director ~]# ipvsadm -A -t 192.168.1.31: -s rr //--A参数增加服务，-t 绑定的ip地址（VIP），-s指定调度算法
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.11: -m //-a 指定增加真实服务器，-r 指定realserver；-m 表示使用 NAT 模式
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.12: -m
// 上面三条写的就是访问192.168.1.31的80端口会以rr算法调给10.10.10.11的80和10.10.10.12的80端口。
[root@lvs-director ~]# ipvsadm -ln //查看ipvsadm调度规则
IP Virtual Server version 1.2. (size=)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.1.31: rr
-> 10.10.10.11: Masq
-> 10.10.10.12: Masq

步骤三：测试

1)rr算法验证

在client 端进行访问验证

[root@client ~]# elinks 192.168.1.31

验证结果为 web1 页面和web2 页面轮循

验证一：健康检查

停掉web01上的nginx服务

[root@web01 ~]# systemctl stop nginx
[root@node01 ~]# elinks 192.168.1.31

验证结果只有 web02 了，说明健康检查ok

验证二：验证调度MySQL服务

1、在后端 realserver 装两个 mysql ，并启动服务，分别创建两个不同名的库，方便测试

# yum install mariadb mariadb-server
# systemctl start mariadb
MariaDB [(none)]> create database mariadb1; //web1上操作
MariaDB [(none)]> create database mariadb2; //web2上操作

2、两个 mysql 授权，这里授权的 IP 应该为客户端的 IP 192.168.1.35（通过 IP 包的原理分析得到）

MariaDB [(none)]> grant all on *.* to 'abc'@'192.168.1.35' identified by '';
MariaDB [(none)]> flush privileges;

3、在调度器上面添加调度规则

[root@lvs-director ~]# ipvsadm -A -t 192.168.1.31: -s rr
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.11: -m
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.12: -m

4、客户端 192.168.1.35 上使用（mysql -h 192.168.1.31 -u 授权用户名 -p授权密码）来测试，通过 show databases；查看库中有 mariadb1 爱是 mariadb2，就知道连接的是哪个 mysql。

2）会话保持验证

会话保持：永久粘贴和持续性的比较

验证一：永久性会话粘贴（类似 nginx 的 ip_hash）

1、在调度器上面配置调度规则

[root@lvs-director ~]# ipvsadm -A -t 192.168.1.31: -s sh
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.12: -m
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.11: -m
[root@lvs-director ~]# ipvsadm -ln
IP Virtual Server version 1.2. (size=)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.1.31: sh
-> 10.10.10.11: Masq
-> 10.10.10.12: Masq

2、测试结果如下，如果客户端第一次访问的是 web02，那么永远访问的是 web02（web02挂了还是访问 web02，这里的健康检查就无效了）

[root@client ~]# curl 192.168.1.31
web02 10.10.10.12
[root@client ~]# curl 192.168.1.31
web02 10.10.10.12
[root@web02 ~]# systemctl stop nginx
[root@client ~]# curl 192.168.1.31
curl: () Failed connect to 192.168.1.31:; 拒绝连接
[root@client ~]# curl 192.168.1.31
curl: () Failed connect to 192.168.1.31:; 拒绝连接

验证二：通过持续性 persistent 实现非永久性的会话粘贴

1、启动上面停掉的web02 的服务，并将调度器上面的规则更改为 persistent 持续性的会话粘贴 -E 参数修改已有的规则

[root@lvs-director ~]# ipvsadm -E -t 192.168.1.31: -s rr -p
[root@lvs-director ~]# ipvsadm -ln
IP Virtual Server version 1.2. (size=)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.1.31: rr persistent
-> 10.10.10.11: Masq
-> 10.10.10.12: Masq

2、验证，在客户端上面访问，然后查看调度器上面的调度信息。

[root@client ~]# curl 192.168.1.31
web01 10.10.10.11
[root@client ~]# curl 192.168.1.31
web01 10.10.10.11
[root@lvs-director ~]# ipvsadm -lnc
IPVS connection entries
pro expire state source virtual destination
TCP : NONE 192.168.1.35: 192.168.1.31: 10.10.10.11:
TCP : TIME_WAIT 192.168.1.35: 192.168.1.31: 10.10.10.11:
TCP : TIME_WAIT 192.168.1.35: 192.168.1.31: 10.10.10.11:

通过上面的命令看到客户端 192.168.1.35 访问了两次192.168.1.31:80，被调度到了10.10.10.11:80

说明：当一个 client 访问 vip 的时候，ipvs 或记录一条状态为 NONE 的信息，NONE 状态前面的 expire 值是 persistence_timeout 的值（这里设置为10，所以从10开始计算），然后根据时钟主键变小，在以下记录存在时间，同一 client ip 连接上来，都会被分配到同一个后盾。TIME_WAIT 的值就是 tcp tcpfin udp 的超时时间，同一个客户端 ip 可能有几个 TIME_WAIT ，它们公用一个 NONE，当 NONE 的值为 0 时，如果 TIME_WAIT 还存在，那么 NONE 的值会从新变成 60秒，再减少，知道这个客户端 IP 的所有 TIME_WAIT 消失以后，NONE 才会消失，只要 NONE 存在，同一 client 的访问，都会分配到统一的real server。也就是说，客户端 192.168.1.35 第一次访问被调度给 10.10.10.11:80，要等 2*60+10=130秒左右的时间再做第二次访问才可能被调度给另一个 real server。

3）wrr算法验证

wrr 加权轮循，先将上面创建的规则删除，然后再添加规则（也可以直接修改 -E）

[root@lvs-director ~]# ipvsadm -D -t 192.168.1.31:
[root@lvs-director ~]# ipvsadm -A -t 192.168.1.31: -s wrr
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.11: -m -w
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.12: -m -w
[root@lvs-director ~]# ipvsadm -ln
IP Virtual Server version 1.2. (size=)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.1.31: wrr
-> 10.10.10.11: Masq
-> 10.10.10.12: Masq

验证，在客户端机上测试结果如下，可以发现按照配置的规则2:1的调度到 web01 和web02

[root@client ~]# curl 192.168.1.31
web01 10.10.10.11
[root@client ~]# curl 192.168.1.31
web01 10.10.10.11
[root@client ~]# curl 192.168.1.31
web02 10.10.10.12

4）lc算法验证

lc 通过实时的链接数来判定，链接数少的会被分配更多的请求，此处就不测试了，因为这个要大规模连接才能看出效果来。配置方法和上面一样，只是更改 -s 后面的算法，示例：

[root@lvs-director ~]# ipvsadm -A -t 192.168.1.31: -s lc
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.11: -m
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.12: -m

5）wlc算法验证

wlc 加权最小连接

[root@lvs-director ~]# ipvsadm -A -t 192.168.1.31: -s wlc
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.11: -m
[root@lvs-director ~]# ipvsadm -a -t 192.168.1.31: -r 10.10.10.12: -m
[root@lvs-director ~]# ipvsadm -ln
IP Virtual Server version 1.2. (size=)
Prot LocalAddress:Port Scheduler Flags
-> RemoteAddress:Port Forward Weight ActiveConn InActConn
TCP 192.168.1.31: wlc
-> 10.10.10.11: Masq
-> 10.10.10.12: Masq

等等还有别的算法都是一样的配置。

将 ipvsadm 规则加入开机启动

因为ipvsadm 命令添加的规则，重启后就没有了，此时我们就需要保存下来，添加到开机启动

[root@lvs-director ~]# rpm -ql ipvsadm
/etc/sysconfig/ipvsadm-config
/usr/lib/systemd/system/ipvsadm.service
/usr/sbin/ipvsadm
/usr/sbin/ipvsadm-restore
/usr/sbin/ipvsadm-save
/usr/share/doc/ipvsadm-1.27
/usr/share/doc/ipvsadm-1.27/README
/usr/share/man/man8/ipvsadm-restore..gz
/usr/share/man/man8/ipvsadm-save..gz
/usr/share/man/man8/ipvsadm..gz

通过查看ipvsadm 软件包安装清单，可以看到有启动服务脚本，内容如下：

[root@lvs-director ~]# cat /usr/lib/systemd/system/ipvsadm.service
[Unit]
Description=Initialise the Linux Virtual Server
After=syslog.target network.target[Service]
Type=oneshot
ExecStart=/bin/bash -c "exec /sbin/ipvsadm-restore < /etc/sysconfig/ipvsadm"
ExecStop=/bin/bash -c "exec /sbin/ipvsadm-save -n > /etc/sysconfig/ipvsadm"
ExecStop=/sbin/ipvsadm -C
RemainAfterExit=yes[Install]
WantedBy=multi-user.target

可以看出停止时候也是将规则保存在 /etc/sysconfig/ipvsadm文件中，由于该文件不存在，所以第一次需要手动保存创建文件。然后再添加到开机启动

[root@lvs-director ~]# ipvsadm-save -n > /etc/sysconfig/ipvsadm
[root@lvs-director ~]# systemctl enable ipvsadm
