本系列主要參考《Unity Shaders and Effects Cookbook》一书（感谢原书作者），同一时候会加上一点个人理解或拓展。

这里是本书全部的插图。这里是本书所需的代码和资源（当然你也能够从官网下载）。

========================================== 切割线 ==========================================

写在前面

在上一篇里，我们学习了一些技巧来初步优化Shader。这次，我们学习很多其它的技术来实现一个更复杂的Shader：Normal-Mapped Specular Shader。这些技术包含：使用光照函数的两个新变量halfasview或者approxview，降低使用的贴图数量，以及对贴图进行更好的压缩。

准备工作

创建一个新的场景和一个球体，加入一个平行光。
创建一个新的Shader和Material，能够命名为MobileShader。
把Shader赋给Material，把Material赋给球体。

实现

首先，还是改动Properties块。本节我们须要一张diffuse贴图，它的alpha通道值相应像素的光滑度（Gloss）；以及一张法线贴图，和高光指数的滑动条。

	Properties {

		_Diffuse ("Base (RGB) Specular Amount (A)", 2D) = "white" {}

		_NormalMap ("Normal Map", 2D) = "bump"{}

		_SpecIntensity ("Specular Width", Range(0.01, 1)) = 0.5

	}

解释：一直没有彻底搞懂Unity SurfaceOutput里面各变量的计算细节。这里再详解下。SurfaceOutput里面的内置变量能够见这篇，例如以下：

struct SurfaceOutput {

    half3 Albedo;      // 该像素的反射率，反应了像素的基色

    half3 Normal;     // 该像素的法线方向

    half3 Emission;   // 该像素的自发光颜色，使得即便没有光照也能够物体本身也能够发出光

    half Specular;     // 该像素的高光指数

    half Gloss;         // 该像素的高光光滑度，值越大高光反射越清晰，反之越模糊

    half Alpha;         // 该像素的不透明度

};

以下是建立#pragma声明。这能够控制Surface Shader各属性的开关，使得Shader更高效或者更低效：
```
		CGPROGRAM

		#pragma surface surf MobileBlinnPhong exclude_path:prepass nolightmap noforwardadd halfasview
```
解释：忽略延迟光照，不支持光照贴图，仅仅接受一个单一的平行光光源作为逐像素光源。最后，使用halfasview声明告诉Unity，我们使用一个介于光照方向和观察方向之间的half vector来取代真正的观察方向viewDir来计算光照函数。这将加速Shader的处理时间，由于这是基于逐顶点而非逐像素计算而得的。尽管这样得到的结果是近似值，但对于移动平台来说足够了。
建立和Properties块中各变量的联系。和之前不同，我们这次使用fixed来得到高光指数滑条的值：
```
		sampler2D _Diffuse;

		sampler2D _NormalMap;

		fixed _SpecIntensity;
```
得到贴图的UV坐标。在上一篇就提过，为了节省变量空间，我们仅使用一个UV值：
```
		struct Input

		{

			half2 uv_Diffuse;

		};
```

由于我们在声明中加入了新的变量，我们能够在光照函数中使用新的參数：

		inline fixed4 LightingMobileBlinnPhong (SurfaceOutput s, fixed3 lightDir, fixed3 halfDir, fixed atten)

		{

			fixed diff = max (0, dot (s.Normal, lightDir));

			fixed nh = max (0, dot (s.Normal, halfDir));

			fixed spec = pow (nh, s.Specular * 128) * s.Gloss;

			fixed4 c;

			c.rgb = (s.Albedo * _LightColor0.rgb * diff + _LightColor0.rgb * spec) * (atten * 2);

			c.a = 0.0;

			return c;

		}

最后，我们在surf函数中完毕对像素颜色的计算：

		void surf (Input IN, inout SurfaceOutput o)

		{

			fixed4 diffuseTex = tex2D (_Diffuse, IN.uv_Diffuse);

			o.Albedo = diffuseTex.rgb;

			o.Gloss = diffuseTex.a;

			o.Alpha = 0.0;

			o.Specular = _SpecIntensity;

			o.Normal = UnpackNormal(tex2D(_NormalMap, IN.uv_Diffuse));

		}

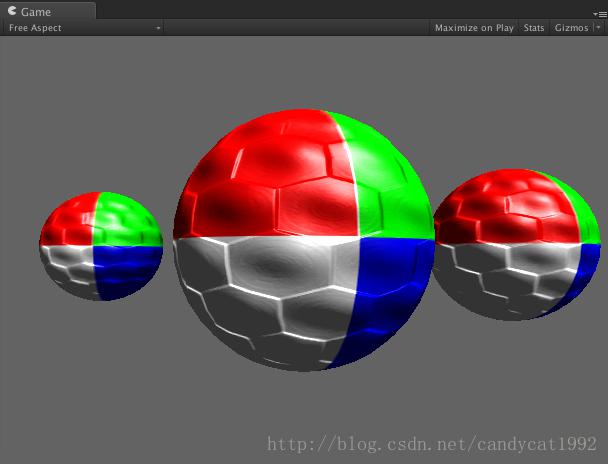

最后，得到的效果例如以下：
