Rafy 领域实体框架演示(2) - 新功能展示

本文的演示需要先完成上一篇文章中的演示：《Rafy 领域实体框架示例(1) - 转换传统三层应用程序》。在完成改造传统的三层系统之后，本文将讲解使用 Rafy 实体框架后带来的一些常用功能。



数据库自动生成

---

在程序转换转换完毕后。由于已经配置好数据库的连接字符串，所以直接运行整个程序，Rafy 会同时生成对应的数据库、表、字段，以及相应的外键关系等。

该库满足数据库的第三范式要求。同时，开发过程中新添加的属性，也会每次自动同步到这个数据库中。

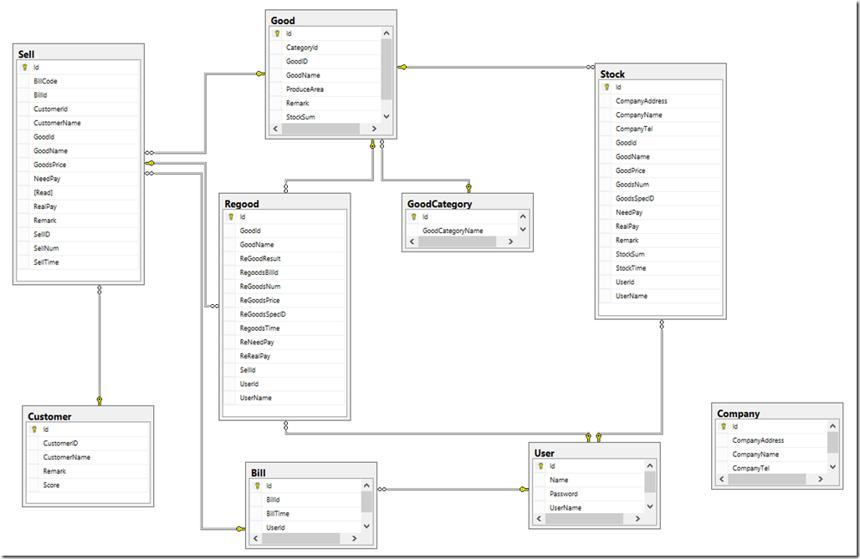

以下是服装管理系统生成的数据库结构图：



监控执行的 SQL 语句

---

框架可以记录所有运行过程中执行的 Sql 语句及相关日志。这对于开发人员做系统调试、性能优化提供了较好的帮助。

该功能需要手动打开。在配置文件中添加以下配置：



配置项的值是用于记录日志的文件的地址。这时，我们再运行整个程序，就会发现 D 盘下的 SQLTraceLog.txt 文件已经开始记录整个程序所有执行的 SQL 了。

记录的格式如下：

2013/10/30 10:23:42

Database:  ClothesSys

SELECT [User].[Id],[User].[Name],[User].[Password],[User].[UserName]

FROM [User]

WHERE [User].[UserName] = @p0

ORDER BY [User].[Id] ASC

Parameters:"rafy"



领域实体关系图

---

在安装了 RafySDK 后，可以使用领域实体关系图，以图形的形式来描述指定的部分实体及实体间的关系。

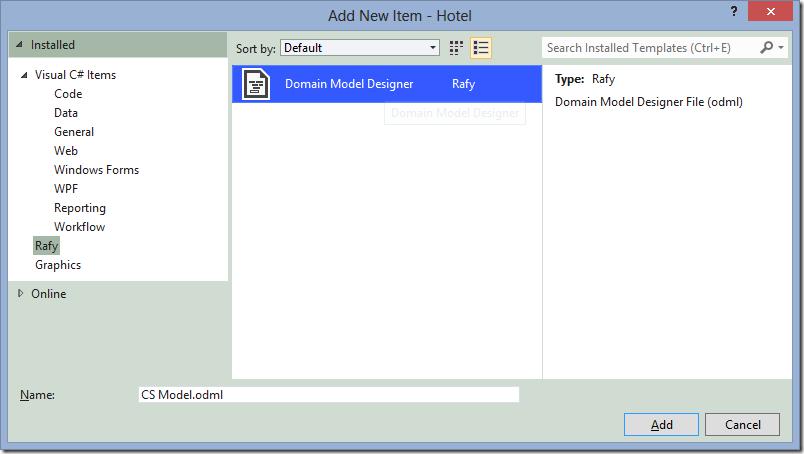

例如，我们在 CS 项目中 Entities 文件夹内，添加新项，选择 Rafy -> Domain Model Designer，命名为 CS Model.odml：

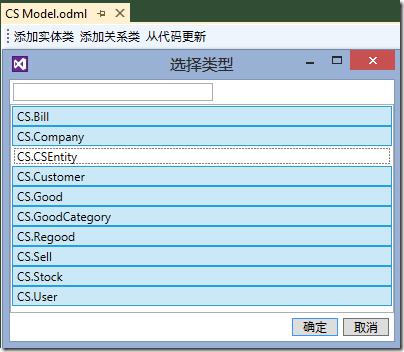

在打开的文档中点击“添加实体类”按钮，在弹出的窗口中选择除基类外所有的领域实体类：

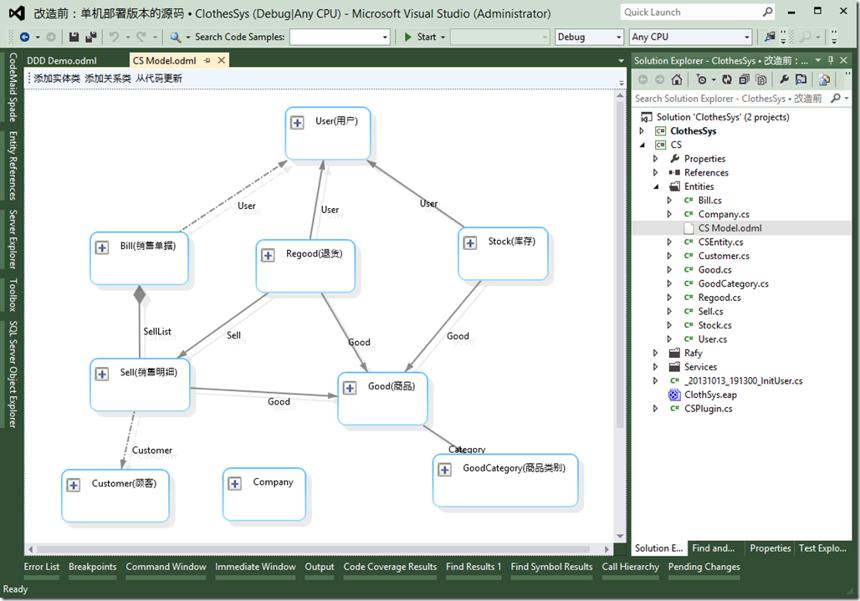

点击确定后，图中便自动为所选实体生成了对应的关系图，稍加调整即可：

在图中可以清晰地看出：Bill 与 Sell 是组合关系，而其它的实体间的引用关系的名称、可空性等。这些关系，与我们在转换之初的 UML 设计是完全一致的。





更详细的功能说明，请试用并参见发布的说明文档。下一篇将会说明如何把应用程序，从当前直接连接数据库的单机版结构，快速部署为 Client-Server-Database 的分布式结构。

框架发布地址：《Rafy 发布地址》。
