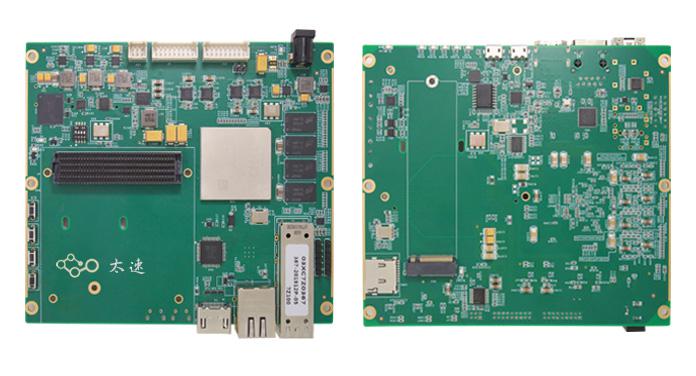

一、板卡概述 本板卡基于Xilinx公司的FPGA XC7Z100 FFG 9000 芯片， 该平台为设计和验证应用程序提供了一个完整的开发平台。该平台使设计师能够更加简单进行高性能的原型设计，并且通过FMC HPC扩展槽提供可扩展性和满足客户定制需求。

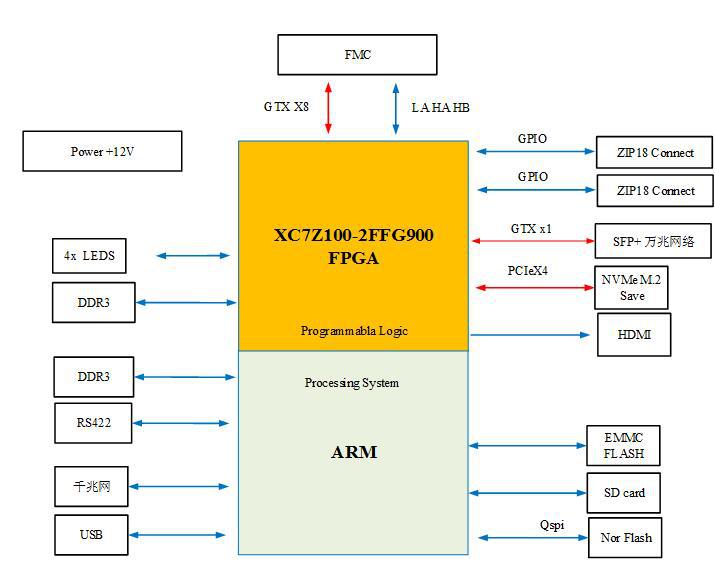

二、基础接口和性能 - 使用 Zynq-7000 SoC XC7Z100对嵌入式应用进行快速原型设计以实现优化
- 支持包含 Dual ARM Cortex-A9 核处理器的嵌入式处理
- PS 端32bit 1GB 容量 DDR3 存储
- PS端RS232接口
- PS端USB接口
- PS端1路 10-100-1000 Mbps Ethernet (RGMII) 网络接口
- PS端QSPI flash 存储
- PS端 SD卡，Emmc存储
- PL端32bit 1GB 容量DDR3 存储
- PL端扩展HDMI 输出实现视频显示应用
- PL端扩展16路 I/O， 4个LED指示灯
- PL端扩展标准 FPGA Mezzanine Card (FMC) 接口 HPC,包含8个GTX，LA、 HA、HB连接。
- PL端扩展1路光纤，支持增强功能开发，定义为千兆网络或者万兆网络。
- PL端增强功能，扩展1路NVMe M.2存储。
- 硬件、设计工具、 IP、以及预验证参考设计
三、基础软件支持: - 支持从microSD 卡加载ubuntu系统
- 支持利用QSPI模式配置程序
- 支持RS232连接计算机串口通信
- 支持外接HDMI连接显示器，并支持键盘，鼠标等外接设备进行演示
- Linux软件版本：ubuntu14.04 Linux核版本： LINUX-4.6.0-g399574f
- Vivado：2017.4
四、增强软件支持 - 支持光纤SFP+ 千兆、万兆网络开发。
- 支持NVMe M.2存储设备，支持高速数据存储功能。
- 支持ARM端裸跑程序测试，包括：ddr，rs232, QSPI,网口，sd卡，EMMC ,HDMI接口。
- 平台引入了Xilinx公司最新的SDSoC™ 开发工具，提供了嵌入式C/C++ 应用开发体验，包括了Eclipse IDE 和完整的设计环境，支持Zynq® All Programmable SoC 开发，同时集成了Vivado设计环境。
五 FMC扩展软件支持 - FMC上接高速ADC，DAC子卡，Camera Link 子卡等，进行功能扩展以及客户的定制需求，并可提供演示程序。
六、应用领域： - 软件无线电处理平台
- 图形图像硬件加速器
- 模拟数据采集处理
七、FMC扩展硬件开发平台 7.1 底板+FMC216：基于Full camera link 接口的ZYNQ开发平台

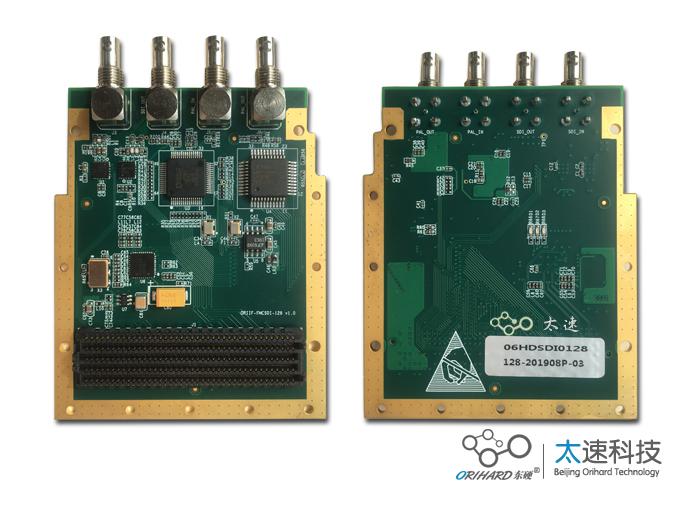

7.2 底板+FMC128：基于HD-SDI和复合视频接口的ZYNQ开发平台

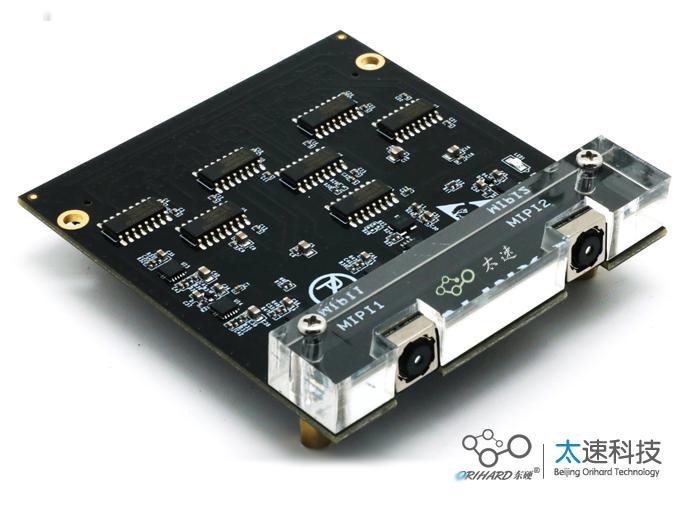

7.3 底板+FMC0214：基于双路MIPI视频的双目视觉ZYNQ开发平台

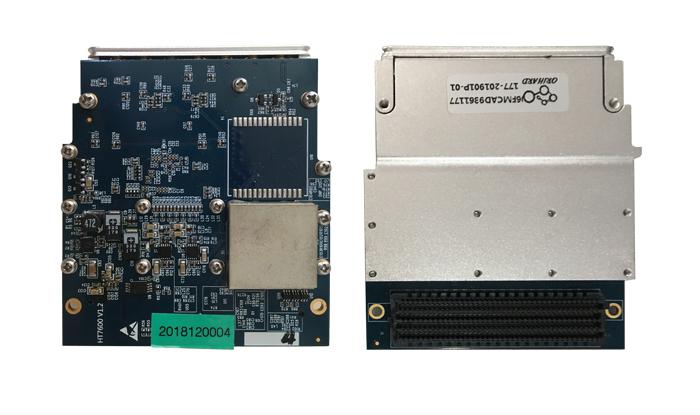

7.4 底板+FMC177：基于AD9361的无线通信ZYNQ开发平台

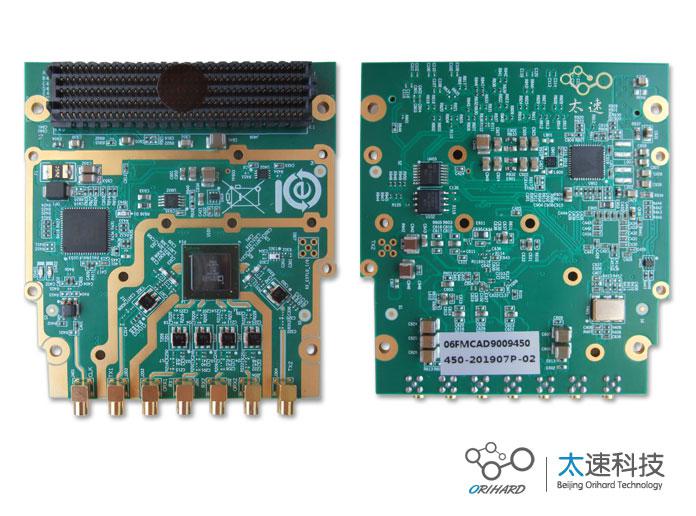

7.5 底板+FMC450：基于ADRV9009的无线通信ZYNQ开发平台
7.6 底板+FMC160：基于双路400MspsAD 400MspsDA的数据处理ZYNQ开发平台

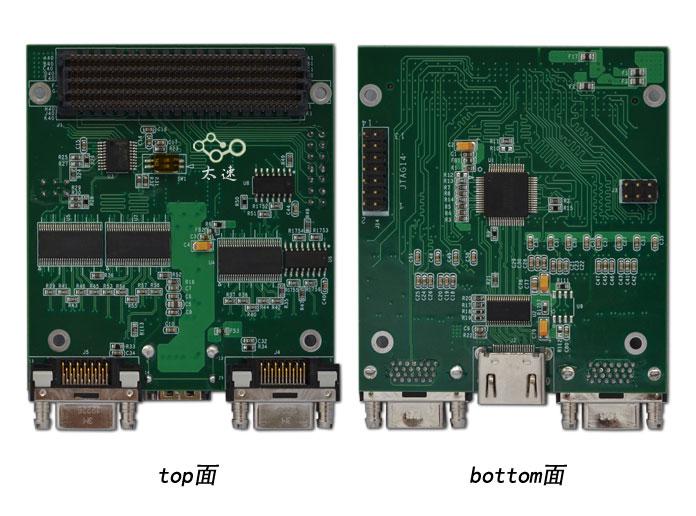

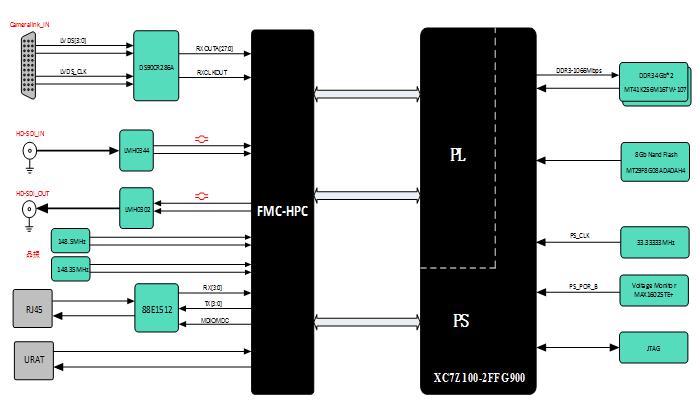

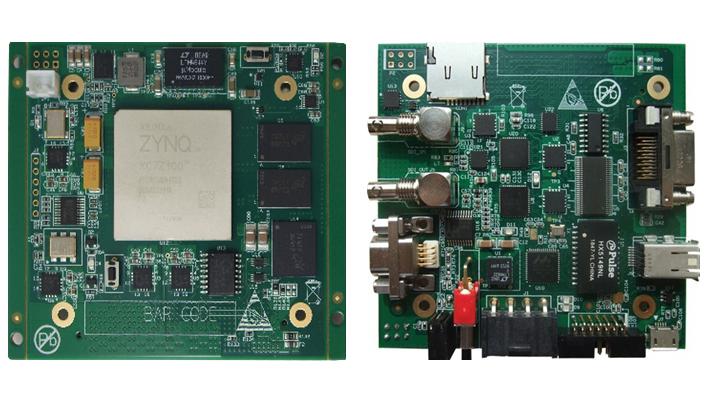

八、工程批量应用硬件模块 8.1 基于Camera link HD-SDI的XC7Z100双光影像分析板卡 一、板卡概述 本板卡基于Xilinx公司SoC架构（ARM+FPGA）XC7Z100芯片设计的一款FMC接口核心板卡。板卡支持千兆以太网、USB2.0、UART等接口，存储设备采用4Gb容量的DDR3*2、512Mb QSPI FLASH、8GB EMMC、SD卡等。 Base camera link及HD-SDI双光影像分析底板采用FMC接口和XILINX XC7Z100核心板配套使用。板卡具有丰富的视频、控制、网口接口资源，集成了Base camera link、HD-SDI、SD卡、USB口、UART-RS422、千兆网、JTAG调试等接口。

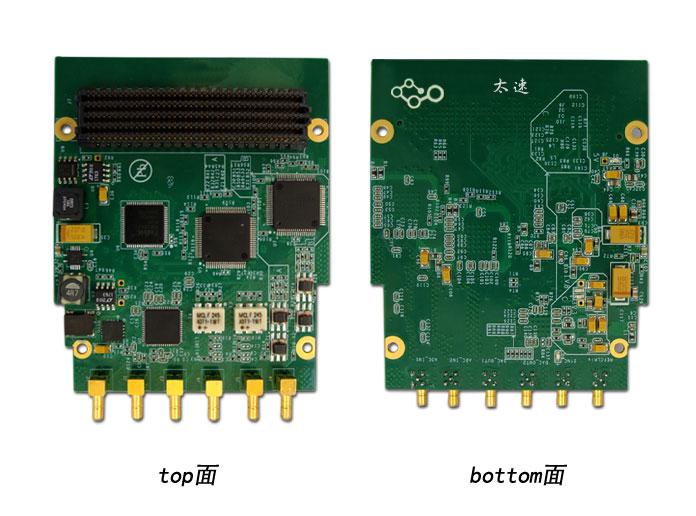

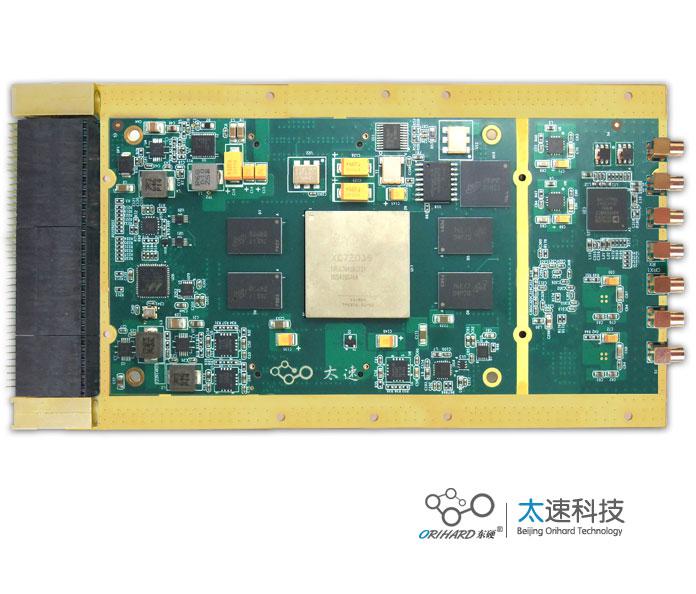

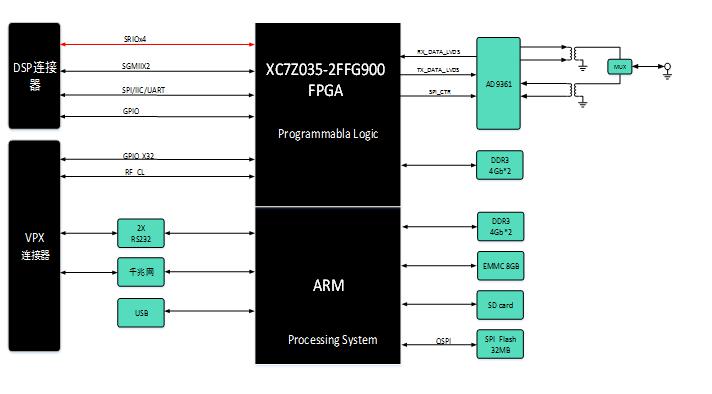

二、基础接口和性能 核心板： 使用 Zynq-7100SoC 对嵌入式应用进行快速原型设计以实现优化； PS端包含Dual ARM Cortex-A9 核处理器的嵌入式处理； PS端8Gb DDR3 32bit，8GB EMMC，32MB QSPI FLASH存储； PS端支持SD卡； PL端支持HD-SDI，Cameralink等接口。 双光影像分析底板： 支持Base camera link接口； 支持HD-SDI输入和输出； 支持千兆以太网； 支持RS422接口； 支持电源，复位，JTAG等。 三、板卡特性: 板卡支持Base camera link视频输入； HD-SDI视频接口的输入和输出； 双光影像底板采用FMC对扣方式和核心板进行连接； 工业级板卡，工作温度支持-40~80℃； 板卡尺寸：80 mm x 76 mm 。 四、软件支持 支持加载Linux系统 支持利用QSPI模式配置程序 支持双路视觉 Camera Link及HD-SDI图像通过VDMA传输给ARM，并能转发HD-SDI显示，同时实现网络数据的转发； 五、应用领域： 人工智能、工业控制； 双目视觉、视频采集； 有线/无线通信等应用。 8.2 基于AD9361的软件无线电计算模块 一、板卡概述 本板卡基于Xilinx公司的最新SoC架构（ARM+FPGA）的ZYNQ7035芯片和ADI公司高集成度的捷变射频收发器AD9361，实现频谱范围70MHz~6GHz，模拟带200KHz~56MHz的宽频收发系统。ZYNQ7035支持千兆以太网、UART等接口，存储设备采用16Gb容量的DDR3、32MB QSPI FLASH、8GB EMMC等。
二、基础接口和性能 使用 Zynq-7035SoC 对嵌入式应用进行快速原型设计以实现优化； PS端包含Dual ARM Cortex-A9 核处理器的嵌入式处理； PS端8Gb DDR3 32bit，8GB EMMC，32MB QSPI FLASH存储； PS端支持SD卡； PS端支持千兆以太网； PS端支持RS232接口； PL端8Gb DDR3 32Bit； PL端AD9361接口。 三、AD931特点： 射频通道：2Tx，2Rx ； 支持频段：70MHz ～ 6GHz ； 信号带宽：200KHz~56MHz； 高速 ADC：12bit, 双通道，61.44MSPS； 高速 DAC：12bit，双通道，61.44MSPS； 四、软件支持： 支持加载ubuntu系统 支持利用QSPI模式配置程序 平台引入了Xilinx公司最新的SDSoC™ 开发工具，提供了嵌入式C/C++ 应用开发体验，包括了Eclipse IDE 和完整的设计环境，支持Zynq® All Programmable SoC 开发，同时集成了Vivado设计环境； PS端在Linux系统的基础上，支持上位机配置AD9361和模拟数据的采集分析。 五、应用领域： 软件无线电处理平台； 模拟数据采集处理。 |
