UML系列图------用例图介绍

UML-Unified Model Language 统一建模语言，又称标准建模语言。是用来对软件密集系统进行可视化建模的一种语言。

在UML系统开发中有三个主要的模型：
功能模型: 从用户的角度展示系统的功能，包括用例图。
对象模型: 采用对象，属性，操作，关联等概念展示系统的结构和基础，包括类图、对象图、包图。
动态模型: 展现系统的内部行为。 包括序列图，活动图，状态图。

在这里着重介绍下用例图，用例图是软件需求分析到最终实现的第一步，它描述人们如何使用系统。用例视图显示谁是相关的用户、用户希望系统提供什么样的服务，以及用户需要为系统提供的服务，以便使系统的用户更容易理解这些元素的用途，也便于软件开发人员最终实现这些元素。用例图在各种开发活动中被广泛的应用。

用途：帮助开发团队以一种可视化的方式理解系统的功能需求。

用例图包含六个元素，分别是：参与者、用例、关系（关联关系、包含关系、扩展关系以及泛化关系）。

①参与者：表示与您的应用程序或系统进行交互的用户、组织或外部系统。用一个小人表示。

②用例：用例就是外部可见的系统功能，对系统提供的服务进行描述。用椭圆表示。

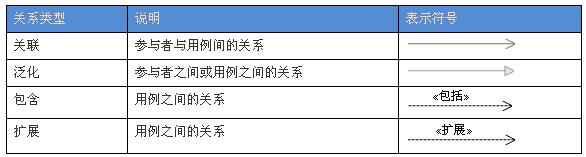

③关系：用例图中涉及的关系有：关联、泛化、包含、扩展

关联(Association)

表示参与者与用例之间的通信，任何一方都可发送或接受消息。

【箭头指向】：指向消息接收方

泛化(Inheritance)

就是通常理解的继承关系，子用例和父用例相似，但表现出更特别的行为；子用例将继承父用例的所有结构、行为和关系。子用例可以使用父用例的一段行为，也可以重载它。父用例通常是抽象的。

【箭头指向】：指向父用例

包含(Include)

包含关系用来把一个较复杂用例所表示的功能分解成较小的步骤。

【箭头指向】：指向分解出来的功能用例

扩展(Extend)

扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。

【箭头指向】：指向基础用例

===============================================================================================

用例图画法

实例——图书馆管理系统的用例图

§5.3.1 确定系统涉及的总体信息

§读者：

①借书

②还书

③书籍预定

§图书馆管理员：

①书籍借出处理

②书籍归还处理

③预定信息处理

§系统管理员：

①增加书目

②删除或更新书目

③增加书籍

④减少书籍

⑤增加读者帐户信息

⑥删除或更新读者帐户信息

⑦书籍信息查询

⑧读者信息查询

§5.3.2 确定系统的参与者

§首先分析系统所涉及的问题领域和系统运行的主要任务：

①分析使用该系统主要功能部分的是哪些人。

②谁将需要该系统的支持以完成其工作。

③系统的管理者与维护者。

§图书馆管理系统的参与者：

①读者（借阅者）

②图书馆管理员

③图书馆管理系统维护者

§5.3.3 确定系统的用例

§1.借阅者请求服务的用例

①登录系统

②查询自己的借阅信息

③查询书籍信息

④预定书籍

⑤借阅书籍

⑥归还书籍

§2. 图书馆管理员处理借书、还书等的用例

①处理书籍借阅

②处理书籍归还

③删除预定信息

§3. 系统管理员进行系统维护的用例

①查询借阅者信息

②查询书籍信息

③增加书目

④删除或更新书目

⑤增加书籍

⑥删除书籍

⑦添加借阅者帐户

⑧删除或更新借阅者帐户

§5.3.5 图书馆管理系统的用例图

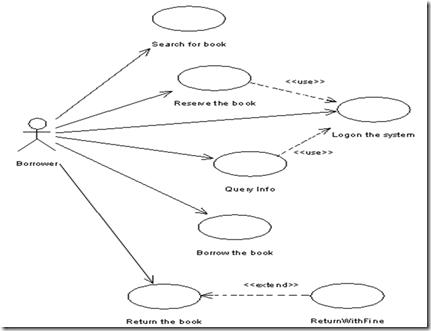

借阅者请求服务的用例图

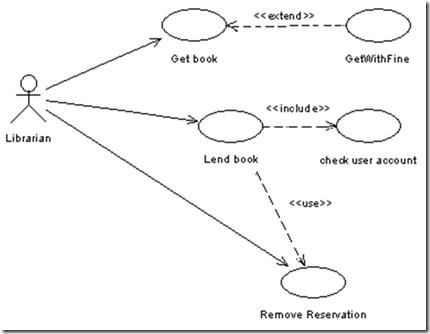

图书馆管理员处理借书、还书的用例图

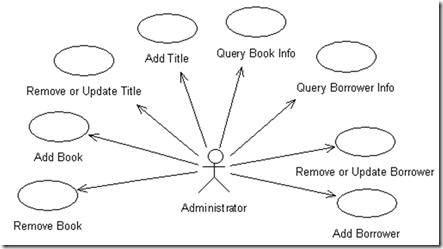

系统管理员进行系统维护的用例图
