说明：
争取做更多的实战性应用，分享更多的嵌入式技术，希望能在实际项目中帮到大家。

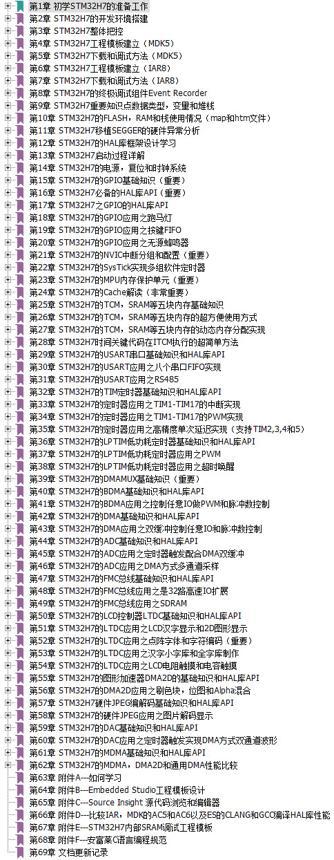

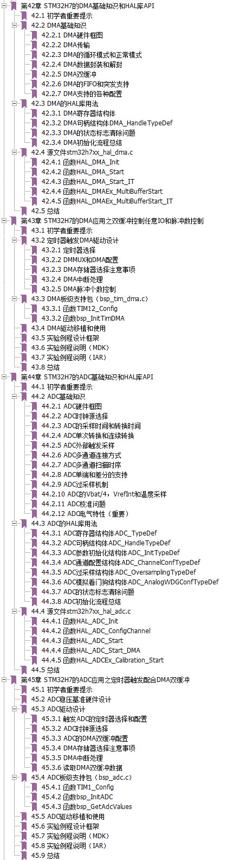

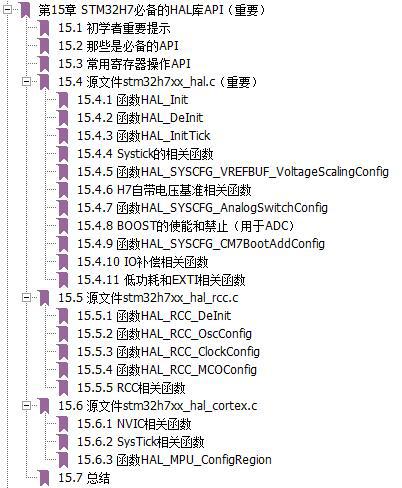

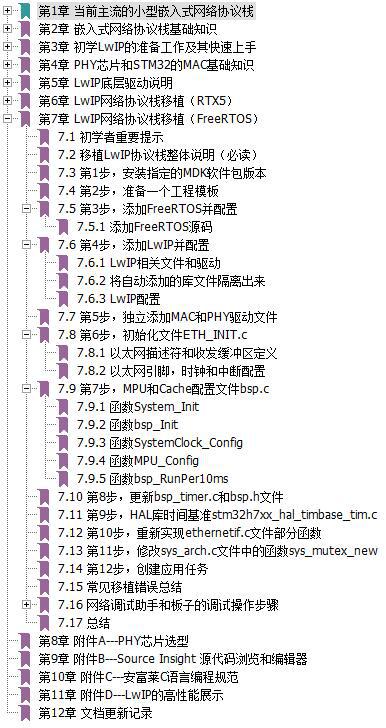

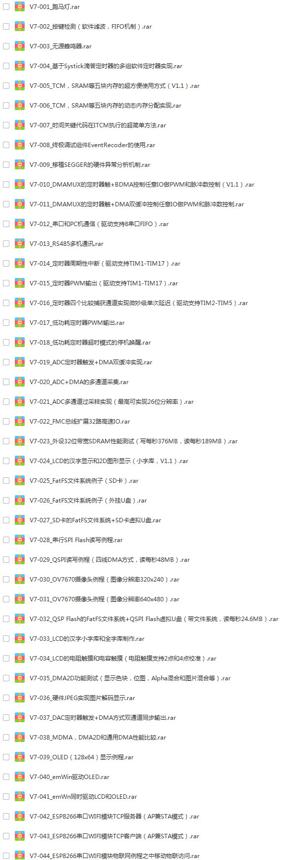

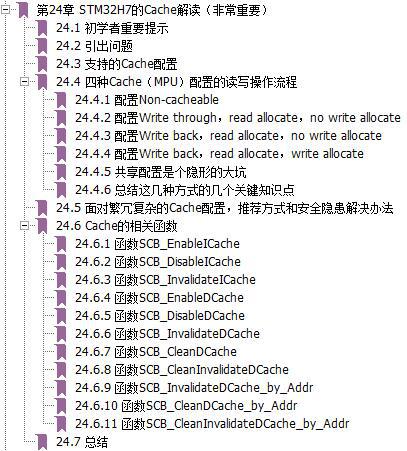

（1）V7将大力加强对初学者的支持力度，已经更新至63章，下载链接，后37章和一批视频教程将加紧制作。

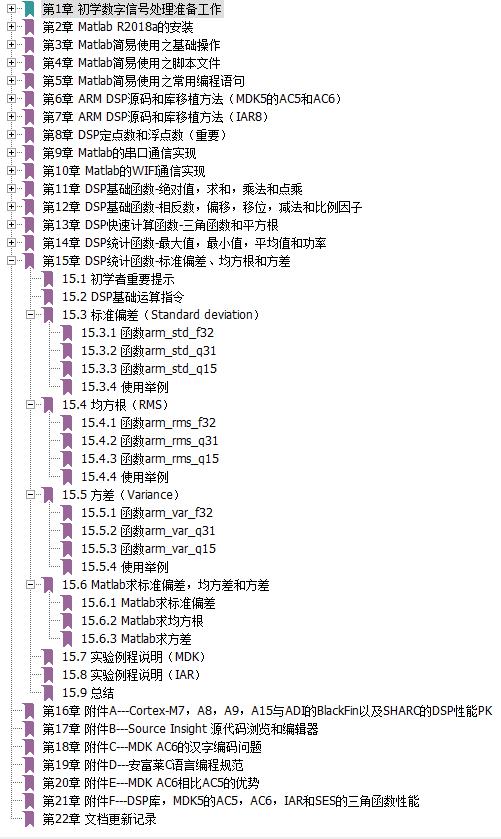

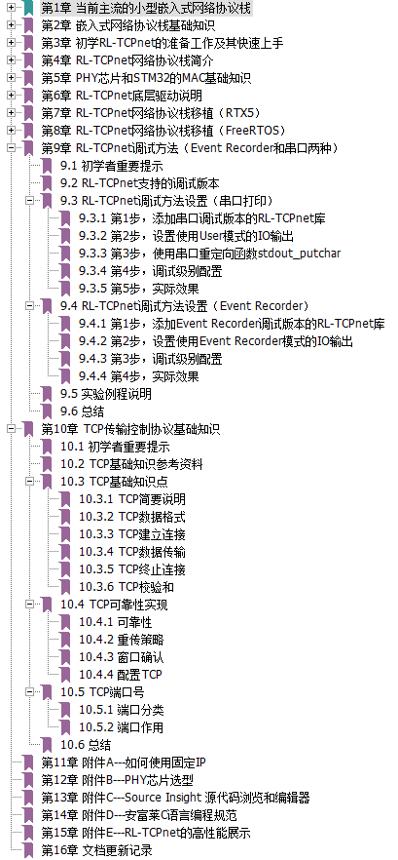

（2）事隔五年之后，开启第2版DSP数字信号处理和CMSIS-NN神经网络教程，同步开启三代示波器。

软件：

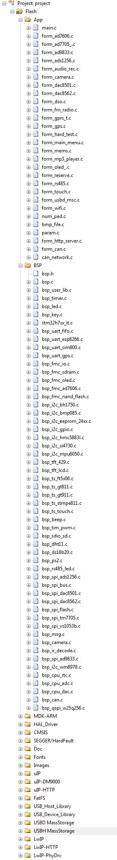

1、开发板预装出厂程序，各种外设驱动包全做好了，可以检测全部硬件功能。
2、例子保持MDK5和IAR8两个版本，选做Embedded Studio的GCC版。
3、开发板的大部分API和驱动包延续V4，V5和V6开发板命名和实现方法，老客户基本可以无痛学习。
硬件：

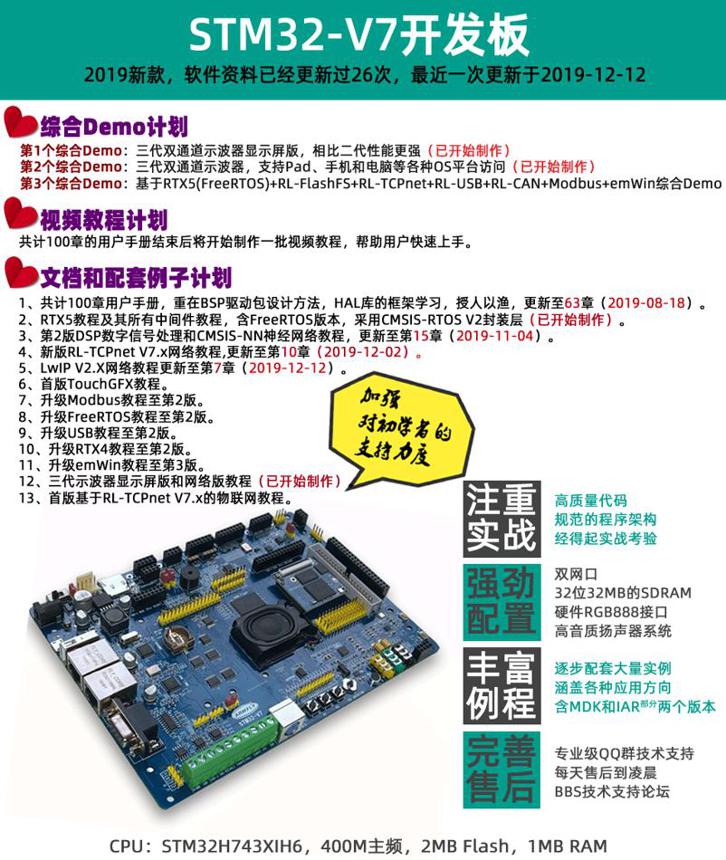

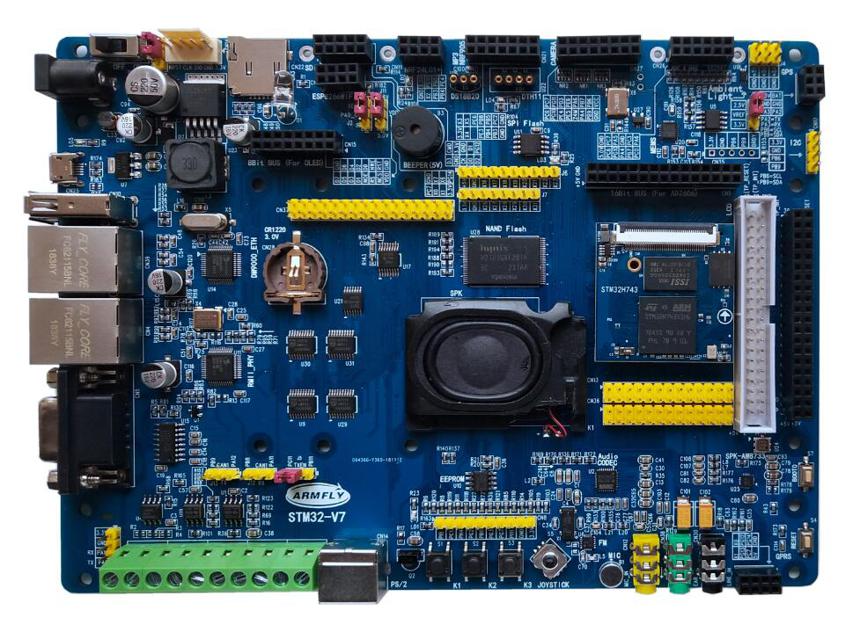

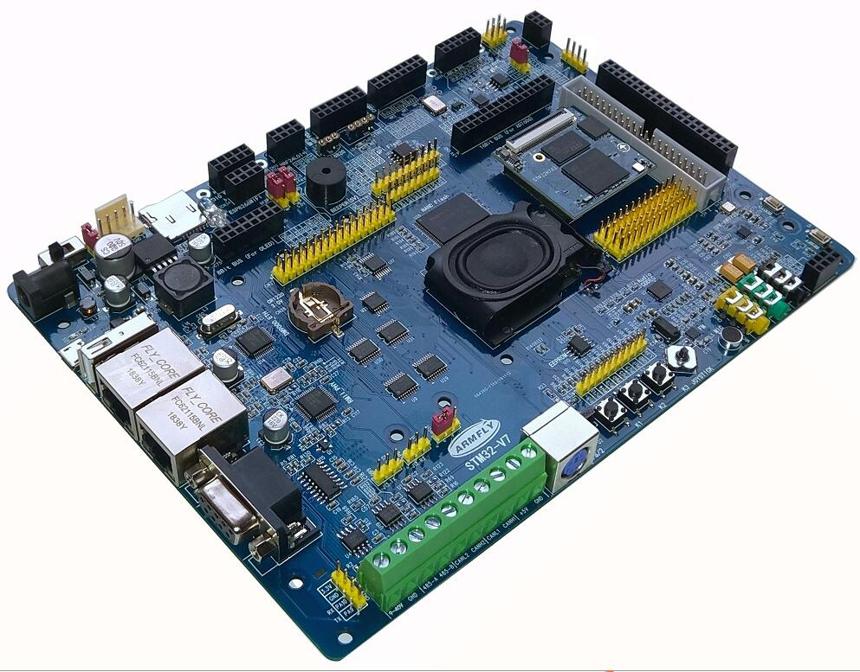

1、核心板是6层，底板是4层。
2、核心板大小34.5mm * 34.5mm，跟F429BIT6大小差不多。
3、核心板引出172个GPIO，底板引出上百个GPIO排针，含多路FMC高速扩展IO排针。
4、核心板板载32MB的32位带宽SDRAM和32MB的QSPI，显示屏采用24bit的RGB888硬件接口。
5、V7开发板含核心板，配套的液晶屏和STM32-V6开发板的相同，有屏的客户可以不必再买屏，之前购买的外扩模块均可以使用。
带屏购买会装配上下两张亚克力板，单独买主板不配亚克力和相关铜柱。

总之，V7将加强对初学者的支持力度，推出100章用户手册和一批视频教程，且保证质量。

开发板特点（硬件部分）：
1、H7核心板采用32bit数据总线外挂SDRAM，性能强劲，写速度376MB/S，读速度189MB/S。
2、测评STM32H7+32位SDRAM的LTDC+DMA2D性能，100Hz以上无压力，刷800*480图片和色块仅需2.6ms一张。
3、测评STM32H7驱动QSPI Flash的4线DMA模式，读速度48MB/S左右，即使带上FatFS文件系统，也可以达到24.6MB/S的读速度。
4、所有GPIO接口均有排针或排母引出。
5、主板尺寸、接口和STM32-V5、V6开发板完全兼容，之前购买的外扩模块均可以使用。
6、显示屏接口与V6开发板一致，可以直接用V6配套的显示屏。

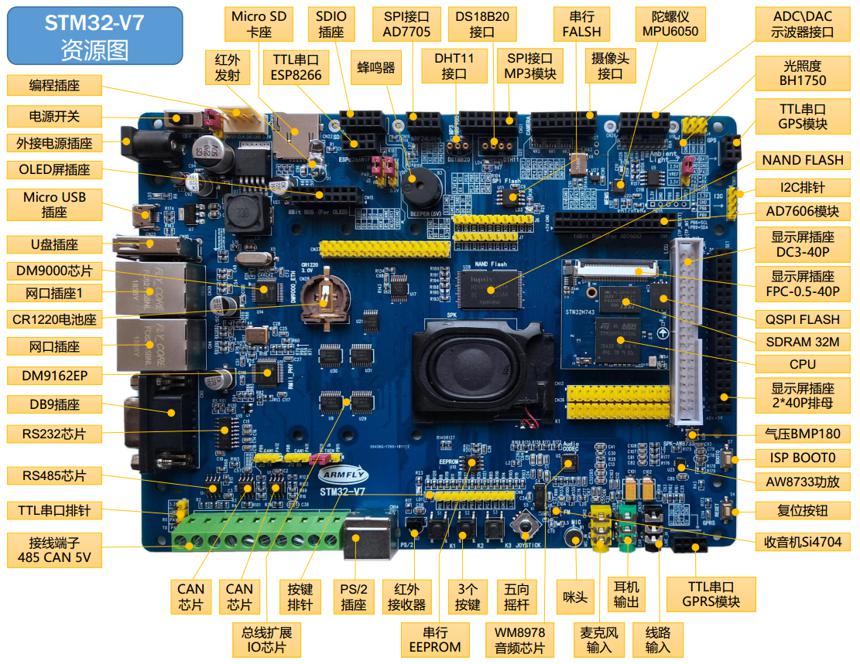

主板硬件配置：
1、CPU型号 STM32H743XIH6/TFBGA240, Flash 2MB，RAM 1MB，主频400MHz
2、SDRAM：32位总线宽度，容量32MB
3、QSPI Flash ： 4线总线宽度，容量32MB，支持XIP，即可运行程序
4、NAND Flash ： 8位总线宽度，容量128MB
5、串行EEPROM：容量16KB
6、SPI串行FLASH: 容量8MB
7、显示器接口：RGB 24bit、I2C触摸、背光可调
8、双网口：1个DM9162 PHY芯片（CPU内置MAC）,一个DM9000AEP，挂在FMC总线16bit
9、USB口：1个USB HOST 全速，1个USB Device 全速
10、RS485接口1个
11、RS232接口1个（DB9和TTL UART排针引出）
12、CAN接口2个，跳线可配置
13、SD卡插座1个，SDIO排母插座一个（2个TTL串口）
14、音频部分：WM8978高保真I2S全双工CODEC，板载高音质音腔扬声器，咪头一个可录音，FM收音机SI4704一个
15、PS2键盘/鼠标接口1个
16、红外接收器一个，红外发射器一个
17、蜂鸣器一个（和红外发射器二选一）
18、MPU6050加速度计、陀螺仪一个
19、光照度芯片BH1750一个
20、BMP180气压传感器一个
21、3个独立按键、一个5向摇杆
22、摄像头接口一个
23、ADC、DAC接口（可外接示波器模块）
23、扩展排母接口：SPI、TTL串口、I2C，可外接 (和V5、V6开发外扩模块完全兼容）
- AD7705（TM7705）双路16位ADC采集
- VS1053B MP3模块
- GPS模块（TTL串口）
- GPRS模块（TTL串口）
- 串口WiFi模块（ESP8266）
- OLED模块(8bit并行总线）
- AD7606 模块 16位ADC 8路同步
- ADS1256 8路24位ADC数据采集模块
- DAC8501双路DAC模块（0-5V)
- DAC8563双路DAC模块( -10V -> +10V)
- AD9833模块 DDS波形发生器三角波正弦波方波
24、预留有若干5V和3.3V扩展输出IO (挂在32位总线，速度快，占用GPIO资源少）
