配置交换机之间直连链路聚合-LACP模式

IP云
IP云V管理员/10 阅读
07/31
提示：扫一扫查出行
【扫一扫了解最新限行尾号】
复制提示

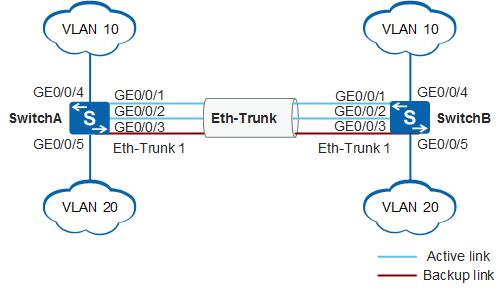

组网图形

LACP模式链路聚合简介

  • 以太网链路聚合是指将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。链路聚合分为手工模式和LACP模式。
  • LACP模式需要有链路聚合控制协议LACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP协议时，建议使用LACP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的，而且可以提高Eth-Trunk的容错性、提供备份功能。
  • LACP模式下，部分链路是活动链路，所有活动链路均参与数据转发。如果某条活动链路故障，链路聚合组自动在非活动链路中选择一条链路作为活动链路，参与数据转发的链路数目不变。

配置注意事项

  • 一个Eth-Trunk接口中的成员接口必须是以太网类型和速率相同的接口。
  • Eth-Trunk链路两端相连的物理接口的数量、速率、双工方式、流控配置必须一致。
  • 如果本端设备接口加入了Eth-Trunk，与该接口直连的对端接口也必须加入Eth-Trunk，两端才能正常通信。
  • 两台设备对接时需要保证两端设备上链路聚合的模式一致。

组网需求

  • 如图1所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。在两台Switch设备上配置LACP模式链路聚合组，提高两设备之间的带宽与可靠性，具体要求如下：
  • 两条活动链路具有负载分担的能力。
  • 两设备间的链路具有1条冗余备份链路，当活动链路出现故障时，备份链路替代故障链路，保持数据传输的可靠性。
  • 同VLAN间可以相互通信。

配置思路

  • 创建Eth-Trunk，配置Eth-Trunk为LACP模式，实现链路聚合功能。
  • 将成员接口加入Eth-Trunk。
  • 配置系统优先级，确定主动端，按照主动端设备的接口选择活动接口。
  • 配置活动接口上限阈值，实现保证带宽的情况下提高网络的可靠性。
  • 配置接口优先级，确定活动链路接口，优先级高的接口将被选作活动接口。
  • 创建VLAN并将接口加入VLAN。

操作步骤

  • 在SwitchA上创建Eth-Trunk1并配置为LACP模式。SwitchB的配置与SwitchA类似，不再赘述

<HUAWEI> system-view
[HUAWEI] sysname SwitchA
[SwitchA] interface eth-trunk 1 //创建ID为1的Eth-Trunk接口
[SwitchA-Eth-Trunk1] mode lacp //配置链路聚合模式为LACP模式
[SwitchA-Eth-Trunk1] quit

  • 配置SwitchA上的成员接口加入Eth-Trunk1。SwitchB的配置与SwitchA类似，不再赘述

[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] eth-trunk 1 //将GE0/0/1接口加入Eth-Trunk1中
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] eth-trunk 1 //将GE0/0/2接口加入Eth-Trunk1中
[SwitchA-GigabitEthernet0/0/2] quit
[SwitchA] interface gigabitethernet 0/0/3
[SwitchA-GigabitEthernet0/0/3] eth-trunk 1 //将GE0/0/3接口加入Eth-Trunk1中
[SwitchA-GigabitEthernet0/0/3] quit

  • 在SwitchA上配置系统优先级为100，使其成为LACP主动端

[SwitchA] lacp priority 100 //系统LACP优先级缺省为32768，修改SwitchA的优先级大于SwitchB的优先级，作为主动端

  • 在SwitchA上配置活动接口上限阈值为2

[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] max active-linknumber 2 //链路聚合组活动接口数的上限阈值缺省是8，修改活动接口数的上限阈值为2
[SwitchA-Eth-Trunk1] quit

  • 在SwitchA上配置接口优先级确定活动链路

[SwitchA] interface gigabitethernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] lacp priority 100 //接口LACP优先级缺省为32768，修改GE0/0/1接口的LACP优先级为100，作为活动接口
[SwitchA-GigabitEthernet0/0/1] quit
[SwitchA] interface gigabitethernet 0/0/2
[SwitchA-GigabitEthernet0/0/2] lacp priority 100 //接口LACP优先级缺省为32768，修改GE0/0/2接口的LACP优先级为100，作为活动接口
[SwitchA-GigabitEthernet0/0/2] quit

  • 创建VLAN并将接口加入VLAN。

# 创建VLAN10和VLAN20并分别加入接口。SwitchB的配置与SwitchA类似，不再赘述。

[SwitchA] vlan batch 10 20
[SwitchA] interface gigabitethernet 0/0/4
[SwitchA-GigabitEthernet0/0/4] port link-type trunk //设置接口链路类型为trunk，接口缺省链路类型不是trunk口
[SwitchA-GigabitEthernet0/0/4] port trunk allow-pass vlan 10
[SwitchA-GigabitEthernet0/0/4] quit
[SwitchA] interface gigabitethernet 0/0/5
[SwitchA-GigabitEthernet0/0/5] port link-type trunk //设置接口链路类型为trunk，接口缺省链路类型不是trunk口
[SwitchA-GigabitEthernet0/0/5] port trunk allow-pass vlan 20
[SwitchA-GigabitEthernet0/0/5] quit

# 配置Eth-Trunk1接口允许VLAN10和VLAN20通过。SwitchB的配置与SwitchA类似，不再赘述。

[SwitchA] interface eth-trunk 1
[SwitchA-Eth-Trunk1] port link-type trunk //设置接口链路类型为trunk，接口缺省链路类型不是trunk口
[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20
[SwitchA-Eth-Trunk1] quit

  • 验证配置结果

# 查看各Switch设备的Eth-Trunk信息，查看链路是否协商成功

[SwitchA] display eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1 WorkingMode: LACP
Preempt Delay: Disabled Hash arithmetic: According to SIP-XOR-DIP
System Priority: 100 System ID: 00e0-fca8-0417
Least Active-linknumber: 1 Max Active-linknumber: 2
Operate status: up Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName Status PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1 Selected 1GE 100 6145 2865 11111100 1
GigabitEthernet0/0/2 Selected 1GE 100 6146 2865 11111100 1
GigabitEthernet0/0/3 Unselect 1GE 32768 6147 2865 11100000 1Partner:
--------------------------------------------------------------------------------
ActorPortName SysPri SystemID PortPri PortNo PortKey PortState
GigabitEthernet0/0/1 32768 00e0-fca6-7f85 32768 6145 2609 11111100
GigabitEthernet0/0/2 32768 00e0-fca6-7f85 32768 6146 2609 11111100
GigabitEthernet0/0/3 32768 00e0-fca6-7f85 32768 6147 2609 11110000

[SwitchB] display eth-trunk 1
Eth-Trunk1's state information is:
Local:
LAG ID: 1 WorkingMode: LACP
Preempt Delay: Disabled Hash arithmetic: According to SIP-XOR-DIP
System Priority: 32768 System ID: 00e0-fca6-7f85
Least Active-linknumber: 1 Max Active-linknumber: 8
Operate status: up Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
ActorPortName Status PortType PortPri PortNo PortKey PortState Weight
GigabitEthernet0/0/1 Selected 1GE 32768 6145 2609 11111100 1
GigabitEthernet0/0/2 Selected 1GE 32768 6146 2609 11111100 1
GigabitEthernet0/0/3 Unselect 1GE 32768 6147 2609 11100000 1Partner:
--------------------------------------------------------------------------------
ActorPortName SysPri SystemID PortPri PortNo PortKey PortState
GigabitEthernet0/0/1 100 00e0-fca8-0417 100 6145 2865 11111100
GigabitEthernet0/0/2 100 00e0-fca8-0417 100 6146 2865 11111100
GigabitEthernet0/0/3 100 00e0-fca8-0417 32768 6147 2865 11110000

  • 通过以上显示信息可以看到，SwitchA的系统优先级为100，高于SwitchB的系统优先级。Eth-Trunk的成员接口中GigabitEthernet0/0/1、GigabitEthernet0/0/2成为活动接口，处于“Selected”状态，接口GigabitEthernet0/0/3处于“Unselect”状态，同时实现M条链路的负载分担和N条链路的冗余备份功能。
