0. 引言

0.1 本文内容

基于SOGI函数，将s域传递函数转换为离散的z域函数，并以m语言形式进行实现，在simulink中封装为m-function并进行验证

0.2 学到什么

离散化方法

函数程序实现方法

1. SOGI简介

以TI官方文档中单相锁相环中SOGI应用为例

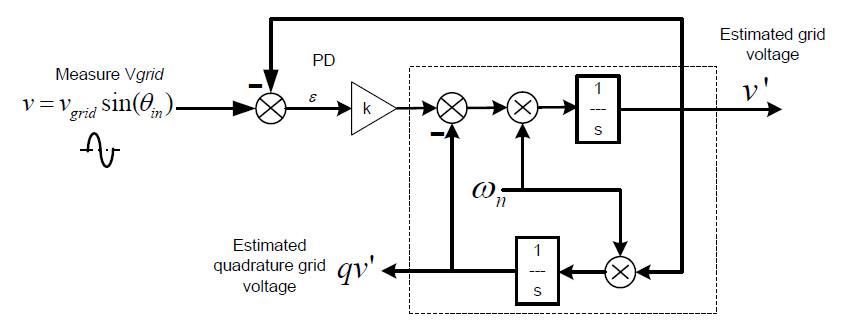

框图如下所示

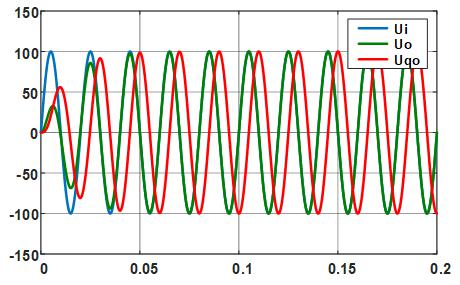

正弦信号经过SOGI可得到同相信号及正交信号

2. 传递函数

同相传递函数

\[H_{d}(s)=\frac{v^{\prime}}{v}(s)=\frac{k \omega_{n} s}{s^{2}+k \omega_{n} s+\omega_{n}^{2}} \tag{1}
\]

正交信号传递函数为

\[H_{q}(s)=\frac{q v^{\prime}}{v}(s)=\frac{k \omega_{n} ^2}{s^{2}+k \omega_{n} s+\omega_{n}^{2}} \tag{2}
\]

3. 离散化

采用双线性变换将s域函数离散至Z域

3.1 手动离散

双线性变换公式为

\[s=\frac{2}{T_{s}}\frac{z-1}{z+1} \tag{3}
\]

将式3代入式1得到

\[H_{d}(z)=\frac{k \omega_{n} \frac{2}{T_{s}}\frac{z-1}{z+1}}{(\frac{2}{T_{s}}\frac{z-1}{z+1})^{2}+k \omega_{n} (\frac{2}{T_{s}}\frac{z-1}{z+1})+\omega_{n}^{2}} \tag{4}
\]

这里使用以下两个替换

\[x=2k\omega_{n}T_{s} \tag{5}
\]

\[y=( \omega_{n} T_{s})^2 \tag{6}
\]

得到

\[H_{d}(z)=\frac{\left(\frac{x}{x+y+4}\right)+\left(\frac{-x}{x+y+4}\right) z^{-2}}{1-\left(\frac{2(4-y)}{x+y+4}\right) z^{-1}-\left(\frac{x-y-4}{x+y+4}\right) z^{-2}}=\frac{b_{0}+b_{2} z^{-2}}{1-a_{1} z^{-1}-a_{2} z^{-2}} \tag{7}
\]

同理得到正交函数的离散形式

\[H_{q}(z)=\frac{\left(\frac{k \cdot y}{x+y+4}\right)+2\left(\frac{k \cdot y}{x+y+4}\right) z^{-1}+\left(\frac{k \cdot y}{x+y+4}\right) z^{-2}}{1-\left(\frac{2(4-y)}{x+y+4}\right) z^{-1}-\left(\frac{x-y-4}{x+y+4}\right) z^{-2}}=\frac{q b_{0}+q b_{1} z^{-1}+q b_{2} z^{-2}}{1-a_{1} z^{-1}-a_{2} z^{-2}} \tag{8}
\]

3.2 基于MATLAB的离散方法

看完上面的离散过程，很明显，太麻烦，有没有简单点的方法呢？哎，还真有，MATLAB只需要一条命令就能搞定

MATLAB中c2d命令可通过多种离散方法将连续函数离散化，这里为保持一致，同样以双线性变换（tustin）为例进行介绍

(了解更多c2d命令，请点击了解详情)

具体用法如下

sysd = c2d(sys,Ts,'method')

其中，sys与sysd分别为离散前后函数，Ts为采样周期，method为离散化方式，这里就是tustin

直接给出离散过程的MATLAB代码

%%定义s为传递函数 s = tf('s'); %%定义各参数 k = 0.5; Wn = 100*pi; %%50Hz Ts = 1e-4; %%10kHz%%写出传递函数 Hd_s = k*Wn*s/(s^2+k*Wn*s+Wn^2); Hq_s = k*Wn^2/(s^2+k*Wn*s+Wn^2);Hd_z = c2d(Hd_s,Ts,'tustin') Hq_z = c2d(Hq_s,Ts,'tustin')

运行结果为

Hd_z = 0.007791 z^2 - 0.007791 ----------------------- z^2 - 1.983 z + 0.9844Sample time: 0.0001 seconds Discrete-time transfer function.Hq_z = 0.0001224 z^2 + 0.0002448 z + 0.0001224 --------------------------------------- z^2 - 1.983 z + 0.9844Sample time: 0.0001 seconds Discrete-time transfer function.

3.3 对比

上面已经给出了采用MATLAB进行离散的结果，采用同样的参数，这里基于式5-8，给出传统计算方式的结果

Parameter	value	Parameter	value
b0	0.0078	qb0	0.00012238
b1	0	qb1	0.00024476
b2	-0.0078	qb2	0.00012238
a1	1.9834	a2	-0.9844

可能会看到，这里系数正负号与MATLAB计算出结果有所不同，这里实际结果没错哈，认为错了的自己好好检查！

4.SOGI的程序实现

既然已经得到离散的SOGI函数，如何将其写成程序呢，这里以MATLAB语言为例，C语言同理

4.1 离散序列的获得

根据式7和8，我们知道

\[\frac{U_{o}(z)}{U_{i}(z)}=\frac{b_{0}+b_{2} z^{-2}}{1-a_{1} z^{-1}-a_{2} z^{-2}} \tag{9}
\]

\[\frac{U_{qo}(z)}{U_{i}(z)}==\frac{q b_{0}+q b_{1} z^{-1}+q b_{2} z^{-2}}{1-a_{1} z^{-1}-a_{2} z^{-2}} \tag{10}
\]

容易写成序列方程

\[\ U_{o} (k)-a_{1}U_{o} (k-1)-a_{2}U_{o} (k-2)=b_{0}U_{i}(k)+b_{2}U_{i}(k-2) \tag{11}
\]

\[\ U_{qo} (k)-a_{1}U_{qo} (k-1)-a_{2}U_{qo} (k-2)=qb_{0}U_{i}(k)+qb_{1}U_{i}(k-1)+qb_{2}U_{i}(k-2) \tag{12}
\]

4.2 封装一个m-function

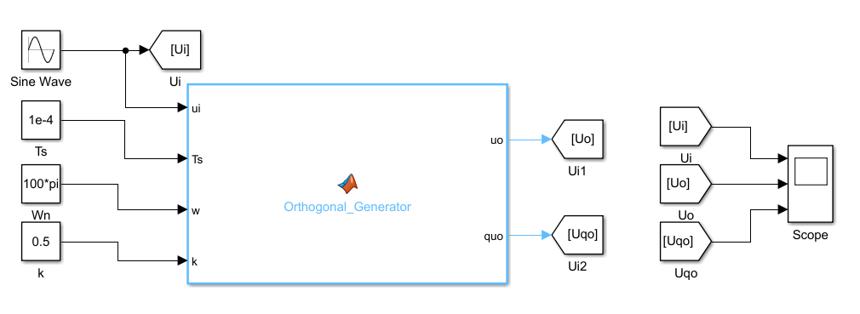

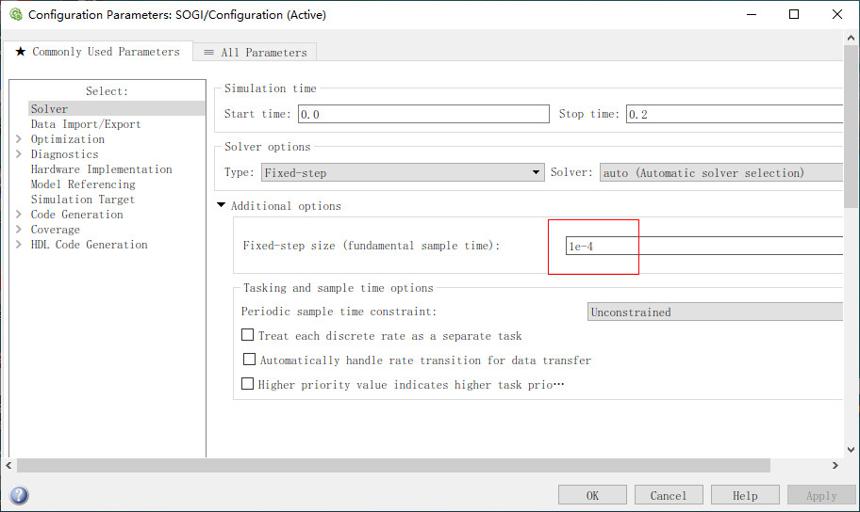

根据上面的式子我们很容易可以写出相应的程序，但为了在simulink中验证程序的正确性，我们在这里把SOGI封装为一个m-function块以便使用

不了解Matlab的function块功能的自行百度

很容易知道，对于一个完整的SOGI函数，有一个输入端，两个输出端。函数中各参数均设定为外部给定

下面直接给出相应程序

%% %%函数声明 function [uo,quo] = Orthogonal_Generator(ui,Ts,w,k)%% %%定义各中间变量 persistent x; persistent y; persistent temp; persistent b0; persistent b2; persistent a1; persistent a2; persistent qb0; persistent qb1; persistent qb2; persistent u0; %%代表ui(k) persistent u1; %%代表ui(k-1) persistent u2; %%代表ui(k-2) persistent osg_u0; %%代表uo(k) persistent osg_u1; %%代表uo(k-1) persistent osg_u2; %%代表uo(k-2) persistent osg_qu0; %%代表uqo(k) persistent osg_qu1; %%代表uqo(k-1) persistent osg_qu2; %%代表uqo(k-2)%% %%初始化各中间变量 if isempty(x) x= 0; end if isempty(y) y= 0; end if isempty(temp) temp= 0; end if isempty(b0) b0= 0; end if isempty(b2) b2= 0; end if isempty(a1) a1= 0; end if isempty(a2) a2= 0; end if isempty(qb0) qb0= 0; end if isempty(qb1) qb1= 0; end if isempty(qb2) qb2= 0; end if isempty(u0) u0= 0; end if isempty(u1) u1= 0; end if isempty(u2) u2= 0; end if isempty(osg_u0) osg_u0= 0; end if isempty(osg_u1) osg_u1= 0; end if isempty(osg_u2) osg_u2= 0; end if isempty(osg_qu0) osg_qu0= 0; end if isempty(osg_qu1) osg_qu1= 0; end if isempty(osg_qu2) osg_qu2= 0; end%% %%各系数赋值 x = 2*k*w*Ts; y = w*Ts*w*Ts; temp = 1/(x+y+4.0); b0 = x*temp; b2 = (-1.0)*b0; a1 = (2.0)*(4.0-y)*temp; a2 = (x-y-4)*temp; qb0 = (k*y)*temp; qb1 = qb0*(2.0); qb2 = qb0;%% %%计算过程，对应式11离散序列 u0 = ui; osg_u0 = (b0*(u0-u2)) + (a1*osg_u1) + (a2*osg_u2); osg_u2 = osg_u1; osg_u1 = osg_u0; %%对应式12离散序列 osg_qu0 = (qb0*u0) + (qb1*u1) + (qb2*u2) + (a1*osg_qu1) + (a2*osg_qu2); osg_qu2 = osg_qu1; osg_qu1 = osg_qu0; %%更新序列值 u2 = u1; u1 = u0; %%输出 uo =osg_u0; quo =osg_qu0;
