(转载)Quartus II中FPGA的管脚分配保存方法(Quartus II)

一、摘要

将Quartus II中FPGA管脚的分配及保存方法做一个汇总。

二、管脚分配方法

FPGA 的管脚分配，除了在QII软件中，选择“Assignments ->Pin”标签（或者点击按钮） ，打开Pin Planner，分配管脚外，还有以下2种方法。

方法一：Import Assignments

步骤1：

使用记事本或类似软件新建一个txt文件（或csv文件），按如下格式编写管脚分配内容（不同的开发版，其内容也不同，本文以我使用的DIY_DE2开发板为范例）。【这种方式格式最为简单】

注意：To和Location两个关键字中间有一个半角逗号。

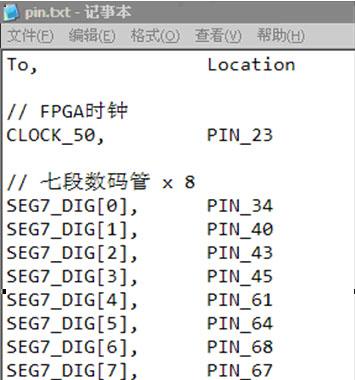

图1 pin.txt

步骤2：

在QII软件中，选择“Assignments -> Import Assignments”。如图所示，导入xxx.txt或者xxx.csv文件即可

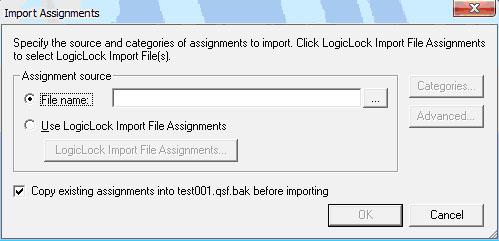

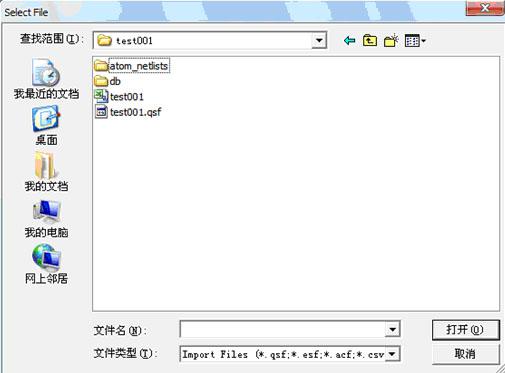

图2 导入pin.txt

步骤3：

在QII软件中，选择“Assignments -> Pin”标签（或者点击 按钮） ，打开Pin Planner，验证管脚是否分配正确。

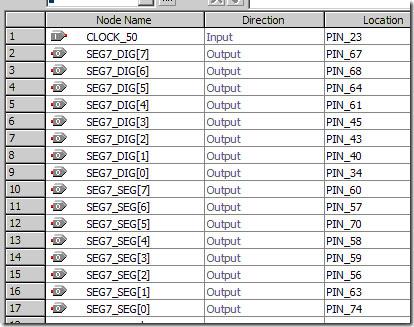

图3 验证管脚是否分配正确

方法二：导入source xxx.tcl文件

步骤1：

在QII软件中，使用“Assignments -> Remove Assignments”标签，移除管脚分配内容，以确保此次操作，分配的管脚没有因为覆盖而出现错误的情况。

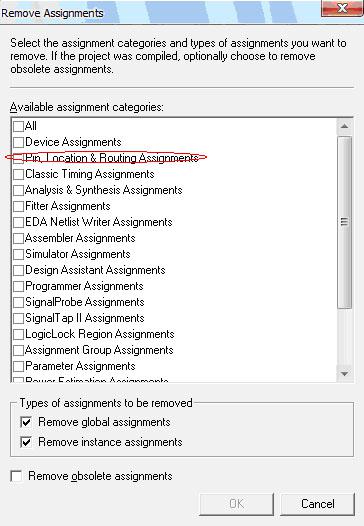

图4 Remove Assignments

注：在未执行任何管脚分配操作新工程中，可跳过步骤1。

步骤2：

使用记事本或类似软件新建一个tcl文件，按如下格式编写管脚分配内容（不同的开发版，其内容也不同，本文以我使用的DIY_DE2开发板为范例）。

注意关键字set_location_assignment和-to的用法。

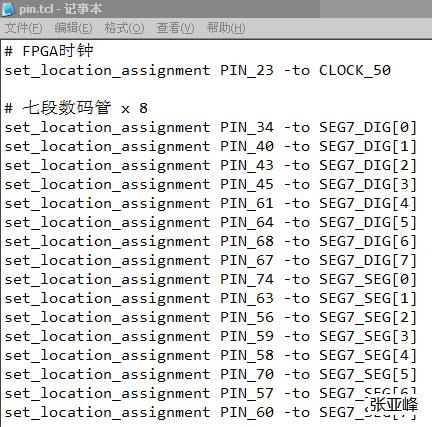

图5 pin.tcl

步骤3：

执行pin.tcl

方法1：在QII软件中，使用“View -> Utility Windows -> Tcl Console”标签，打开Quartus II Tcl Console。执行语句：

图6 source pin.tcl

方法2：在QII软件中，使用“Tools -> Tcl Scripts …”标签，打开Tcl Scripts。

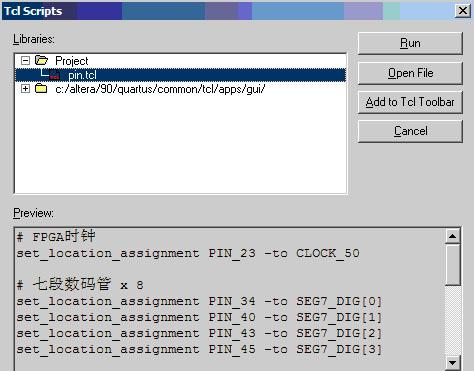

图7 Tcl Scripts

选择pin.tcl，选择“Run”标签，执行Tcl文件。

步骤4：

同方法1的步骤3。

三、FPGA管脚分配文件保存方法

使用别人的工程时，有时找不到他的管脚文件，但可以把他已经绑定好的管脚保存下来，输出到文件里。

方法一：

查看引脚绑定情况，quartus -> assignment -> Pins，打开FPGA引脚界面，在这个界面的菜单中可以保存引脚文件为csv格式（表格形式）和tcl格式。

步骤：File -> Export… -> 选择保存名字和保存格式。

方法二：

直接输出管脚配置，assignmengt -> Export assignmengt，可以保存配置为qsf格式，该格式可以用记事本查看，在该文件中同样包含了引脚信息。注意：保存时会在原工程文件夹下新建一个文件夹。

至于元件的其它配置方式，可以在qsf文件和tcl文件中用语句来设置，也可以在Assignment -> device，界面中设置。

加载：

使用已经有的引脚文件时，在选项assignment -> Import assignment，中可以选择要加载的引脚文件。此时，可以加载qsf 和 csv(或txt)文件。

保存的csv(txt)文件、qsf文件 和 tcl文件的区别：



csv(txt)文件：包含芯片所有管脚信息，包括分配的和未分配的；

qsf文件：包含管脚分配信息和芯片信息；

tcl文件：只包含已分配管脚信息。
