KT_登录_流程图

一、需求

关于系统登录功能，需求如下：
1.登录需要输入用户名、密码
2.如果连续密码输入错误4次，则自动锁定账号5分钟（也就是说5分钟之内不能再登录）

请根据以上需求，画一个登录操作流程图

二、绘图

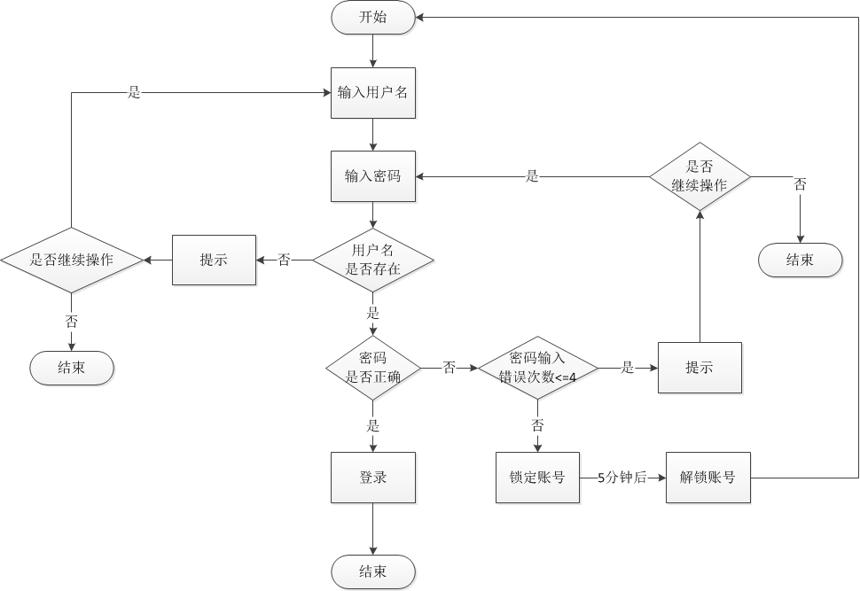

版本一

存在问题：

1.流程图中只保留必要性步骤；

2.绘图过程中，同一步骤需要保持一致性；

3. 莫想当然 ，开始的点有问题；

4. 多问为什么！！！

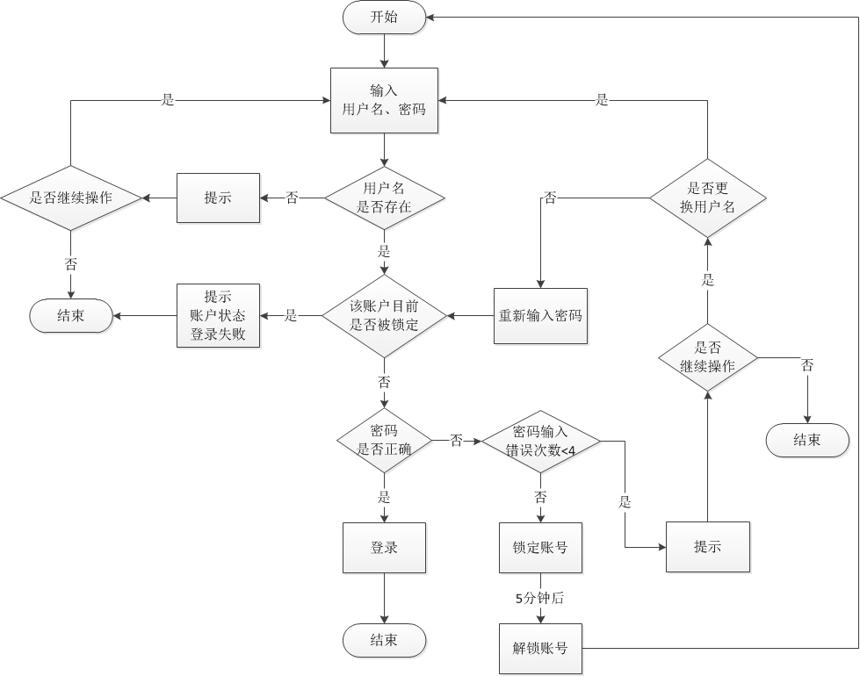

版本二

存在问题：

1.结束的点有点多，尽量合理布局；

2.对于“五分钟”的处理有点问题；

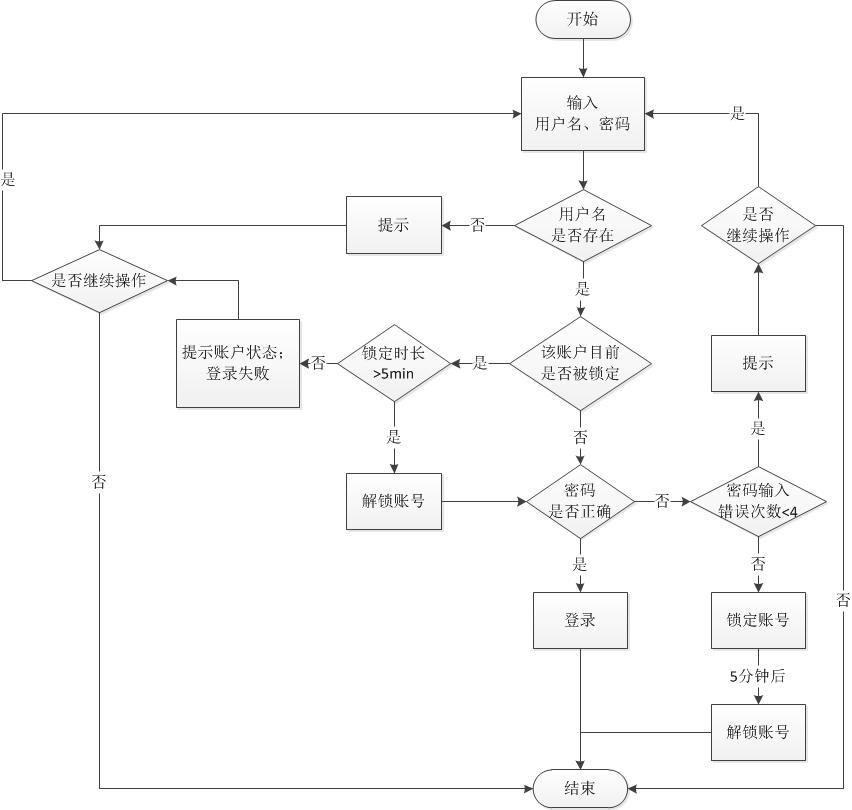

版本三

欢迎指出版本三问题O(∩_∩)O
