f5故障排除

1.硬件问题

1）硬盘：查看/var/log/daemon, kern日志，smartctl测试，EUD

2）PSU: 查看LCD报警，/var/log/ltm，EUD等

3）内存：可能导致设备突然重启或无法启动，查看console日志等

4）其他：日志，EUD等

2.软件、告警、网络等问题

1）重启,切换，进程重启等，可以查看进程状态（bigstart status) ，日志/var/log/ltm及tmm等。

2）网络，业务问题一定要抓取Tcpdump。

3.一般故障现场需要收集的信息

1）抓包文件：

使用tcpdump在F5上抓包，如果有可能在backend server/client machine同时抓包或同时在浏览器运行httpwatch，抓包命令如下：

#tcpdump–nni0.0:nnn –s0 –w /var/tmp/xxxx.cap host <client IP> or host <VIP> or host <pool member IP 1> or host <pool member IP2>

*由于F5采用的是full-proxy模式，抓客户IP和VIP只能抓到客户端的traffic，不能抓到server端的，请进行抓包时多加考虑，添加合适的IP地址

*可以添加端口号或协议名抓取特定的数据包

*可以加-c 抓取一定数量的包，针对业务流量大的情况下

*如果抓包文件是关于ssl流量的，请用ssldump命令在F5上解开tcpdump，解成明文，然后将解密的明文和tcpdump一起提交给support，便于查看：

抓取qkview：qkview尽量在故障的时候抓取，重启之后抓取的qkview十分干净，几乎看不出来任何信息。命令如下：

# qkview, then take out $HOSTNAME.tech.outfrom /var/tmp/

抓取log日志，这个一定要抓取，qkview中的log不全。命令如下：

# tar zcvf/var/tmp/$HOSTNAME-logs.tar.gz /var/log/*, then take out $HOSTNAME-logs.tar.gz from /var/tmp/

抓取RRD data tarball：

# tar zcvf/var/tmp/$HOSTNAME-rrd.tar.gz /var/rrd/*, then take out $HOSTNAME-rdd.tar.gz from /var/tmp/

抓取SCCP log tarball：

# sshsccp"tar czvf-/var/log/" > /var/tmp/$HOSTNAME-sccp-logs.tar.gz, then take out $HOSTNAME-sccp-logs.tar.gz from /var/tmp/

2) 抓取故障截图，在客户端是什么表现？网页打不开？服务能否登录？客户收到了什么样的报错信息？

3) 如果怀疑硬件问题，尽快安排时间做EUD。运行EUD的时候请拔下所有的网线，连好console，留存console output，和EUD report一起提交给support以节省时间。

4.1）两台F5设备均为ACTIVE状态

不对业务造成影响，但存在隐患

处理方案：

1.确认两台active状态的F5设备中，哪一台是当前在用的，通过以下两种方式进行确认，正常情况下，因为冗余连接失效，当前在用的F5设备应该是原先备用的那一台。

1）使用https登录到两台F5设备的shared ip，查看是哪一台设备；

2）在核心交换机上查看arp表中，以cisco交换机命令为例，show ip arp“shared ip”，确认对应的是哪一台F5设备的MAC地址。

3）检查心跳线连接，排除由于心跳线松动造成冗余连接失败的情况。

4）心跳线连接恢复正常后，对当前处在备用状态的F5设备进行重启操作（应该是原先主用的那台F5设备）。这时网络中会恢复为只有一台主用F5设备的情况（重启备机不会影响业务）。

2）主用F5设备发生故障

具体现象：主用F5上所有业务受到影响。

影响范围：该套F5上所有业务。

处理方案：

1、行进行主备切换,检测是否切换成功。

2、如果失败,则通过下电方式关闭主用故障F5。

3、SSH方式登陆备机，判断备机状态是否已经变为active。

3）两台F5设备同时出现故障

具体现象：两台F5设备同时不可用，该套F5上所有业务受到影响。

影响范围：该套F5上所有业务。

处理方案：

1、强制切换，关闭原先主用的F5设备，检测是否切换成功。

2、如果仍然故障，则关闭原先备用的F5设备，下电重启原先主用设备后，检测系统状态。

3、仍不能恢复正常的话，采用冷备设备作为应急。

4）客户端异常行为导致F5性能容量耗尽

具体现象：主用F5设备出现CPU或内存利用率持续超警戒阀值（警戒阀值的具体值可根据该套F5所承载的应用数量及性能状况等因素来设定）。

网络部监控到F5产生如下告警：Inetport exhaustion on X.X.X.X to A.B.C.D:X (proto 6)。

安全部监控到分行某个客户端X.X.X.X向此套F5设备上的某个访问地址A.B.C.D大量发异常数据包。

影响范围：该套F5上所有业务。

处理方案：

1、确认客户端X.X.X.X是否与此套F5设备上的某个访问地址A.B.C.D大量建立连接。

2. 登录相应与F5互联的交换机，将客户端X.X.X.X进行隔离

3. 通过命令行:top或网管proviso系统确认此台F5设备性能容量是否恢复正常（CPU及内存利用率均处于30%以下）。

5）F5并发连接数超阀值

具体现象：网络部监控发现F5并发连接数超阀值，且持续时间较长。

影响范围：该套F5上业务均受到不同程度影响。

处理方案：

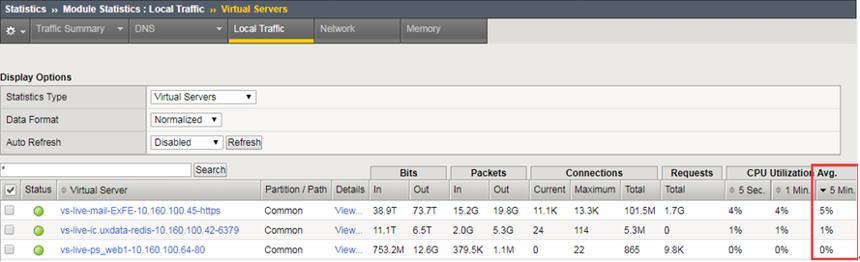

1、HTTPS方式登陆F5，依次点击“Virtual Server”->“Statistics”，确认当前访问量最高的3个应用；

2、临时规避方法为在F5上限制这3个应用的并发连接数，由于会影响到正常访问，需征求相关部门意见；

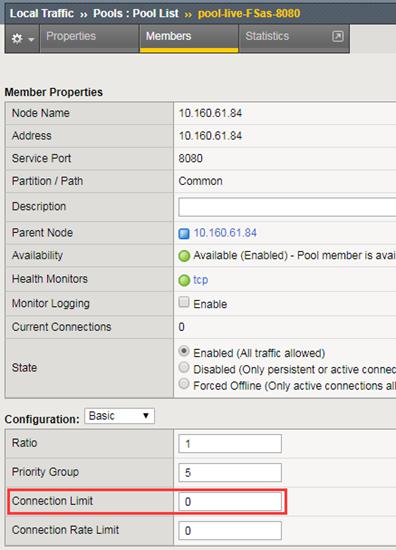

3、登陆相关F5，进入相应Virtual Server,临时将connection limit设置为XXX（一般为服务器台数*100），待F5并发连接数恢复正常后，再商开发中心、应用部门逐步调大connection limit限制；

4、网络尽快确定方案，利用备机，完成F5扩容，彻底解决F5并发连接数高对设备造成冲击，届时再取消connection limit限制。
