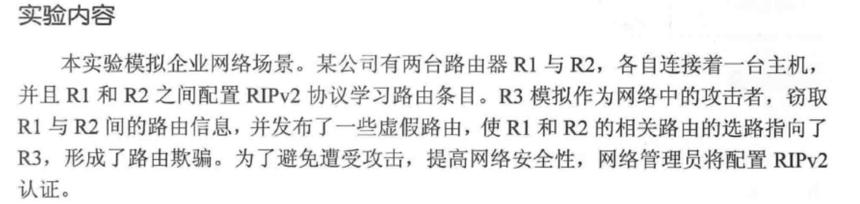

eNSP上配置RIPv2的认证

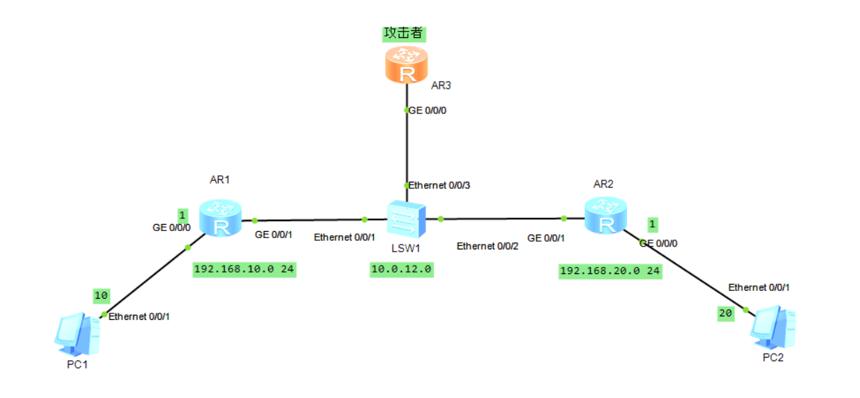

实验拓扑图如下

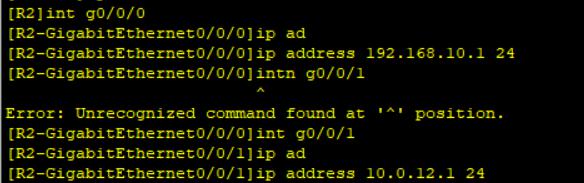

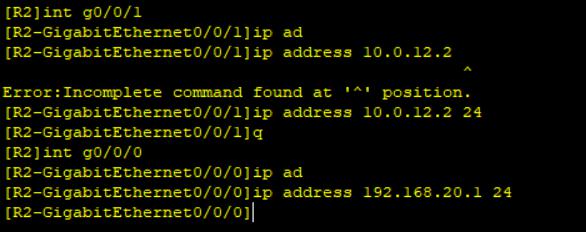

首先我们对各个路由器及终端PC进行基本ip设置

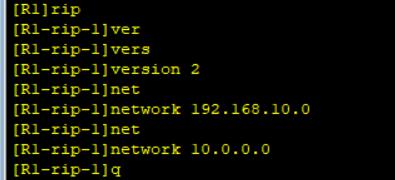

然后我们在路由器上设置RIPv2协议  并添加要通告的网段

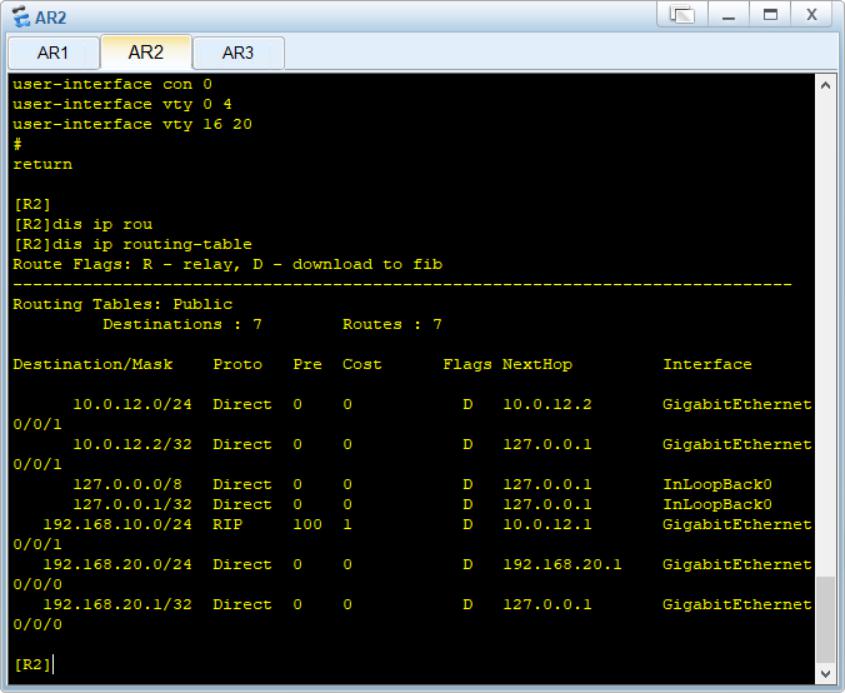

然后我们查看路由表查看路由器已经学到的路由

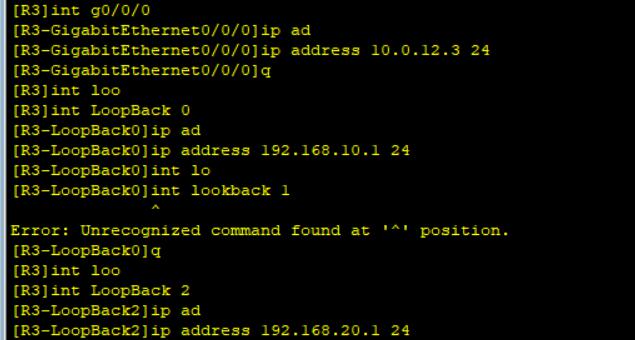

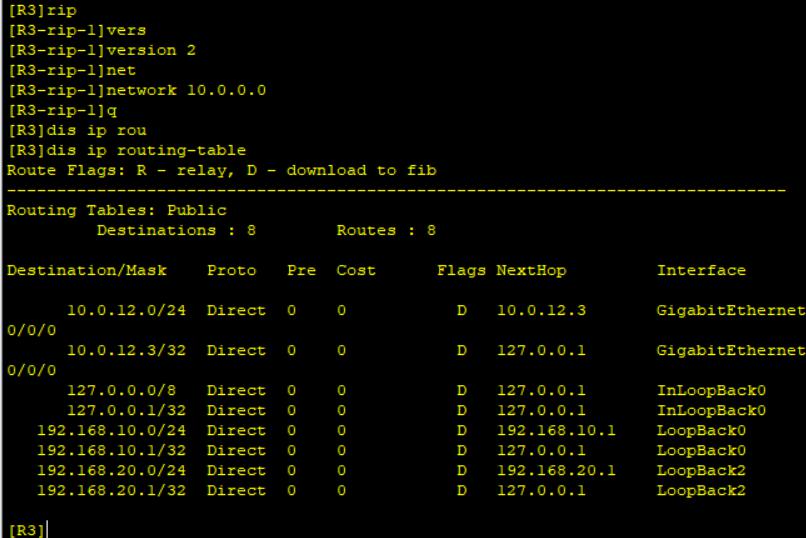

接下来我们用R3模拟攻击者 通过设置RIP协议来获取该公司的路由信息

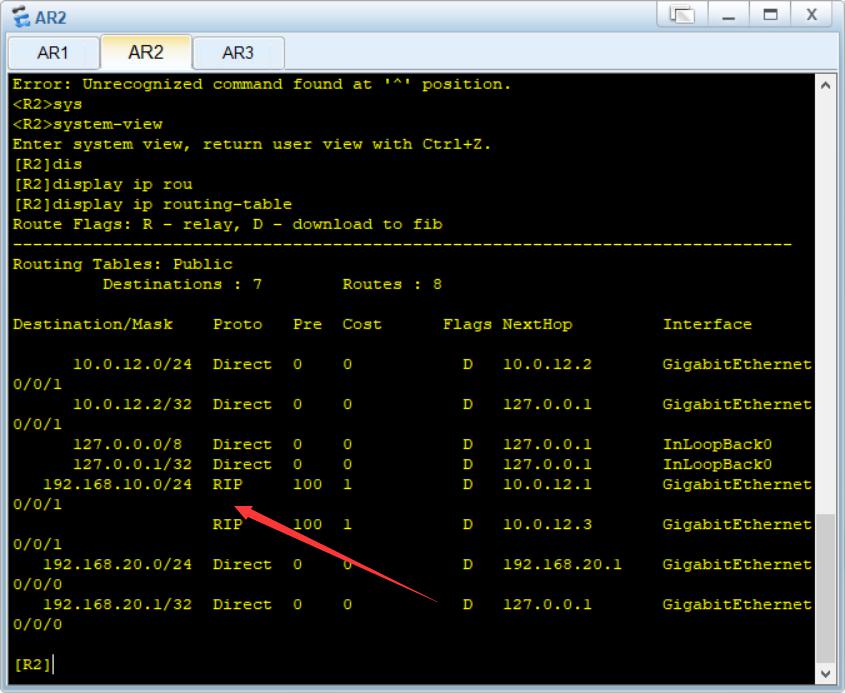

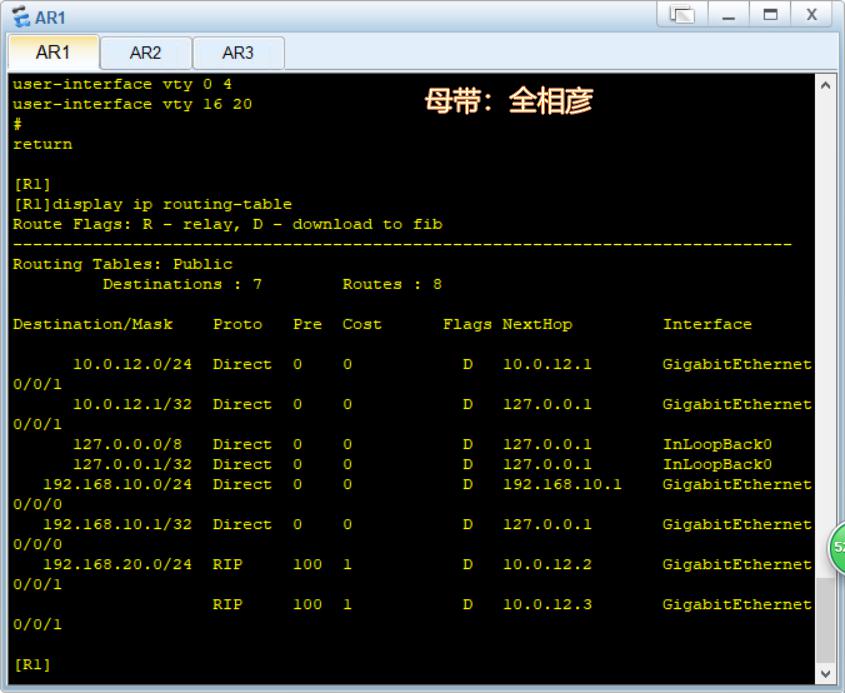

然后我们将R3的lookback 0 1的地址加入通告 然后再次查看R1 R2路由表可以发现路由表中出现了两条去192.168.20.0网段的负载均衡的两条路  其实部分数据发往了R3 造成信息泄露

所以我们要通过设置密码认证的方式 来防护信息泄露

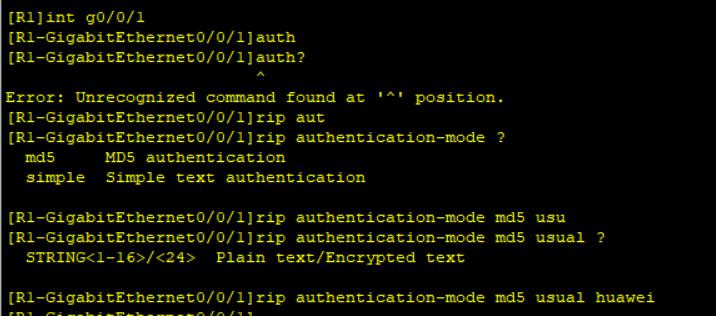

我们在路由器的出口设置md5 密文验证 将密码设置为huawei  两个路由器同理  密码需相同

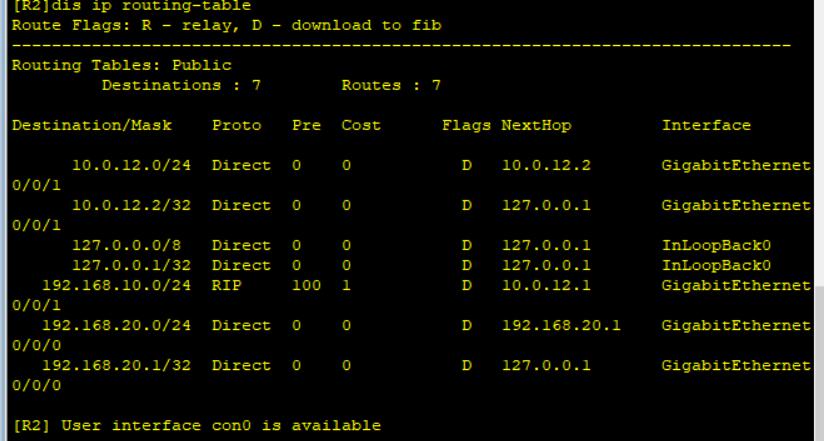

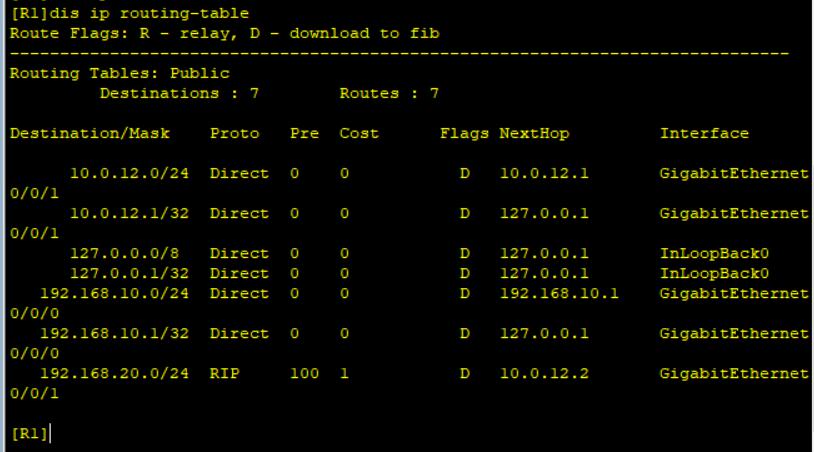

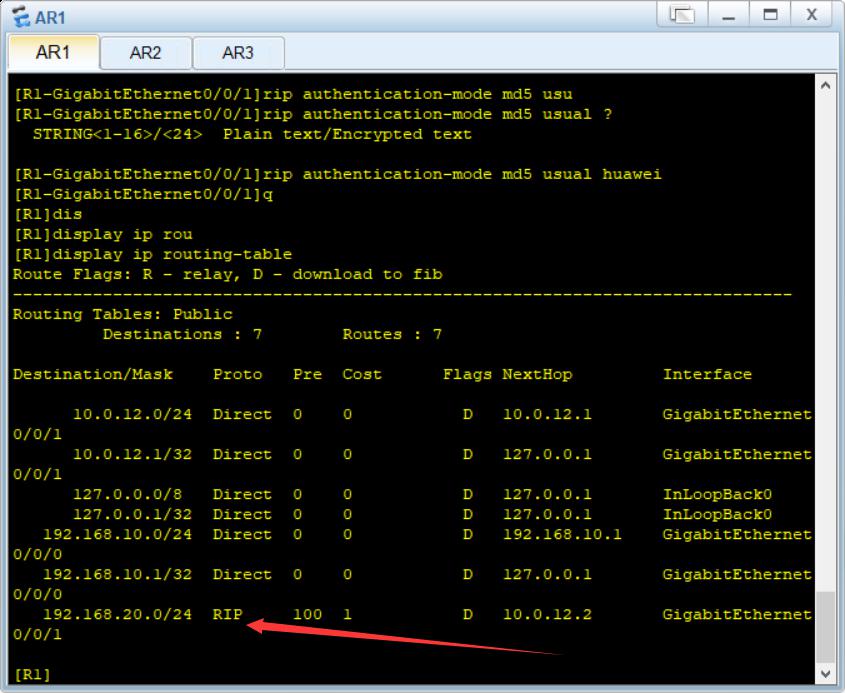

由图可见 路由表中的假信息路径已经消失  配置完成
