提示：扫一扫查出行【扫一扫了解最新限行尾号】复制提示所谓综合，就是将HDL语言、原理图等设计输入翻译成由与、或、非门和RAM、触发器等基本逻辑单元的
逻辑连接（网表），并根据目标和要求（约束条件）优化所生成的逻辑连接，生成EDF文件。

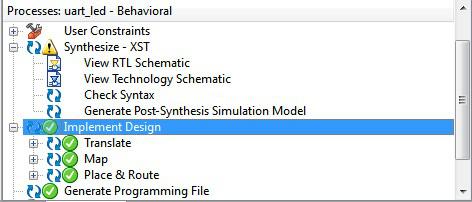

完成了输入、仿真以及管脚分配后就可以进行综合和实现了。在过程管理区双击Synthesize-XST。
如图所示
综合可能有3种结果：如果综合后完全正确，则在Synthesize-XST前面有一个打钩的绿色小圈圈；如果有警
告，则出现一个带感叹号的黄色小圆圈，如本例所示；如果有错误，则出现一个带叉的红色小圈圈。综合

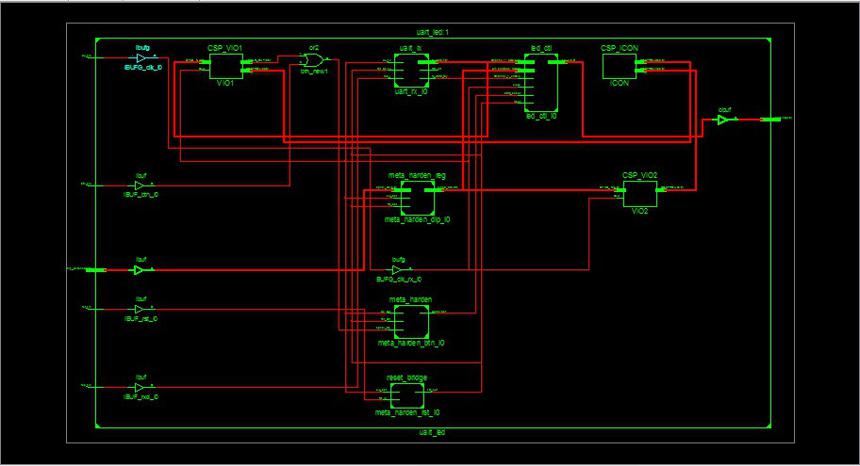

完成之后，可以通过双击View RTL Schematics来查看RTL级结构图，察看综合结构是否按照设计意图来实
现电路。ISE会自动调用原理图编辑器ECS来浏览RTL结构，所得到的RTL结构如图所示，综合结果符合设计
者的意图。

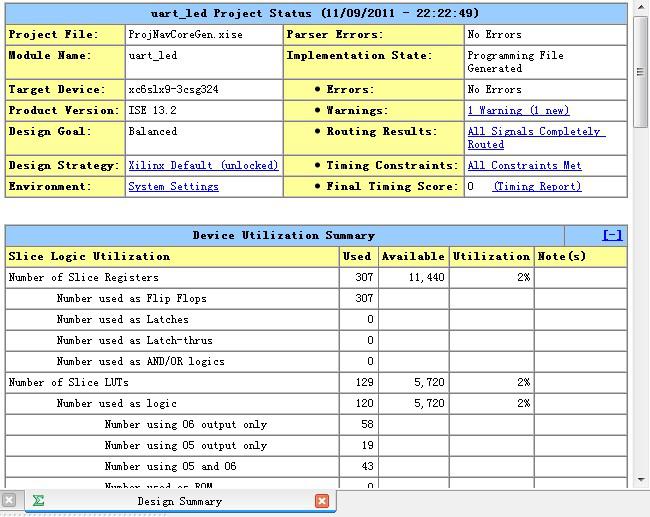

可以得到资源使用的图标
一般在使用XST时，所有的属性都采用默认值。其实XST对不同的逻辑设计可提供丰富、灵活的属性配置。

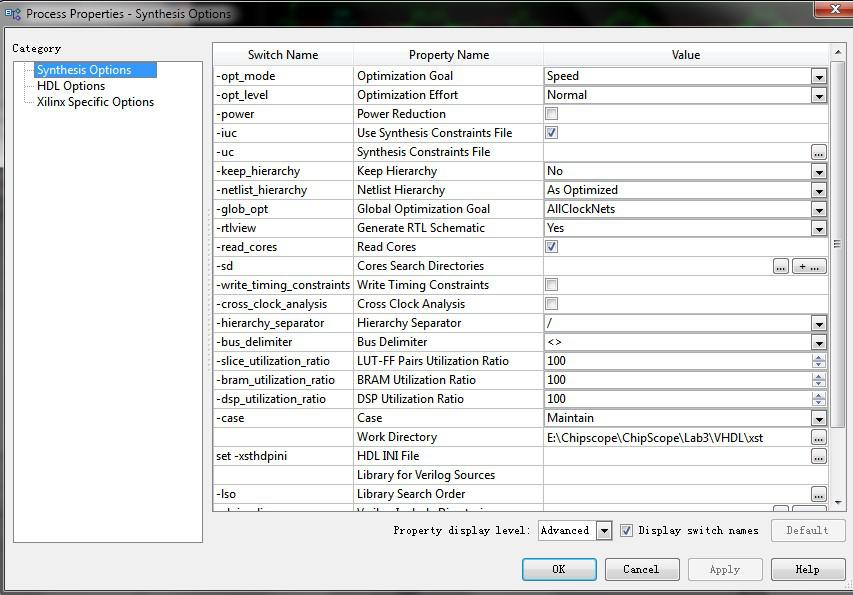

下面对ISE13.2中内嵌的XST属性进行说明。打开ISE中的设计工程，在过程管理区选中“Synthesis –XST”
并单击右键，弹出界面如图所示。
XST配置页面分为综合选项（Synthesis Options）、HDL语言选项（HDL Options）以及Xilinx特殊选项（Xilinx
Specific Options）等三大类，分别用于设置综合的全局目标和整体策略、HDL硬件语法规则以及Xilinx特有的结
构属性
分别介绍一些选项的意义：
【Optimization Goal】：优化的目标。该参数决定了综合工具对设计进行优化时，是以面积还是以速度作为优
先原则。面积优先原则可以节省器件内部的逻辑资源，即尽可能地采用串行逻辑结构，但这是以牺牲速度为代价
的。而速度优先原则保证了器件的整体工作速度，即尽可能地采用并行逻辑结构，但这样将会浪费器件内部大量
的逻辑资源，因此，它是以牺牲逻辑资源为代价的。
〖Optimization Effort〗：优化器努力程度。这里有【normal】和【high】两种选择方式。对于
【normal】，优化器对逻辑设计仅仅进行普通的优化处理，其结果可能并不是最好的，但是综合和优化流程执行
地较快。如果选择【high】，优化器对逻辑设计进行反复的优化处理和分析，并能生成最理想的综合和优化结
果，在对高性能和最终的设计通常采用这种模式；当然在综合和优化时，需要的时间较长。
【Use Synthesis Constraints File】：使用综合约束文件。如果选择了该选项，那么综合约束文件XCF有效。
【Synthesis Constraints File】：综合约束文件。该选项用于指定XST综合约束文件XCF的路径
【Global Optimization Goal】：全局优化目标。可以选择的属性包括有【AllClockNets】、
【Inpad To Outpad】、【Offest In Before】、【Offest Out After】、【Maximm Delay】。
该参数仅对FPGA器件有效，可用于选择所设定的寄存器之间、输入引脚到寄存器之间、寄存器到输出引脚
之间，或者是输入引脚到输出引脚之间逻辑的优化策略。
【Generate RTL Schematic】：生成寄存器传输级视图文件。该参数用于将综合结果生成RTL视图。
【Write Timing Constraints】：写时序约束。该参数仅对FPGA有效，用来设置是否将HDL源代码中用于
控制综合的时序约束传给NGC网表文件，该文件用于布局和布线。

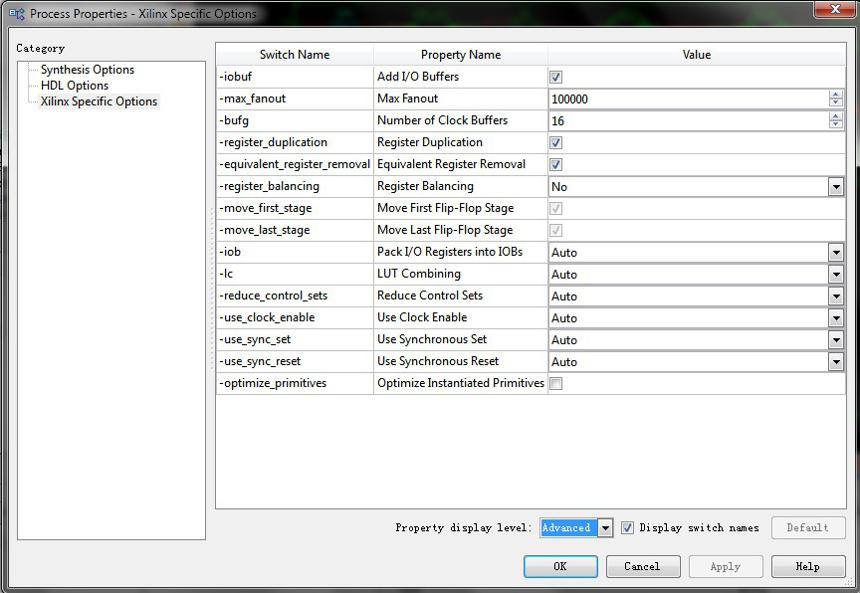

Xilinx特殊选项
Xilinx特殊选项用于将用户逻辑适配到Xilinx芯片的特殊结构中，不仅能节省资源，还能提高设计的工作频率.
也给大家介绍一些选项：
【Add I/O Buffers】：插入I/O缓冲器。该参数用于控制对所综合的模块是否自动插入I/O缓冲器。默认
为自动插入。
【Max Fanout】：最大扇出数。该参数用于指定信号和网线的最大扇出数。这里扇出数的选择与设计的
性能有直接的关系，需要用户合理选择。
【Register Duplication】：寄存器复制。该参数用于控制是否允许寄存器的复制。对于高扇出和时序不能
满足要求的寄存器进行复制，可以减少缓冲器输出的数目以及逻辑级数，改变时序的某些特性，提高设计
的工作频率。默认为允许寄存器复制。
【Equivalent Register Removal】：等效寄存器删除。该参数用于指定是否把寄存器传输级功能等效的寄存
器删除，这样可以减少寄存器资源的使用。如果某个寄存器是用Xilinx的硬件原语指定的，那么就不会被删
除。默认为使能。
【Register Balancing】：寄存器配平。该参数仅对FPGA有效，用于指定是否允许平衡寄存器。可选项有
【No】、【Yes】、 【Forward】和【Backward】。采用寄存器配平技术，可以改善某些设计的时序条
件。其中，【Forward】为前移寄存器配平，【Backward】为后移寄存器配平。采用寄存器配平后，所用到
的寄存器数就会相应地增减。默认为寄存器不配平。
【Move First Flip-Flop Stage】：移动前级寄存器。该参数仅对FPGA有效，用于控制在进行寄存器配平
时，是否允许移动前级寄存器。如果【Register Balancing】的设置为【No】，那么该参数的设置无效。 【Move Last Flip-Flop Stage】：移动后级寄存器。该参数仅对FPGA有效，用于控制在进行寄存器配平
时，是否允许移动后级寄存器。如果【Register Balancing】的设置为【No】，那么该参数的设置无效。
【Pack I/O Registers into IOBs】：I/O寄存器置于输入输出块。该参数仅对FPGA有效，用于控制是否
将逻辑设计中的寄存器用IOB内部寄存器实现。在Xilinx系列FPGA的IOB中分别有输入和输出寄存器。如果
将设计中的第一级寄存器或最后一级寄存器用IOB内部寄存器实现，那么就可以缩短IO引脚到寄存器之间
的路径，这通常可以缩短大约1~2ns的传输时延。默认为【Auto】。
【Slice Packing】：优化Slice结构。该参数仅对FPGA有效，用于控制是否将关键路径的查找表逻辑尽量
配置在同一个Slice或者CLB模块中，由此来缩短LUT之间的布线。这一功能对于提高设计的工作频率、改善
时序特性是非常有用的。 默认为允许优化Slice结构。
【Optimize Instantiated Primitives】：优化已例化的原语。该参数控制是否需要优化在HDL代码中已例
化的原语。默认为不优化。 转载自：http://bbs.21ic.com/blog-731039-96621.html |
