用zrender实现工作流图形化设计（附范例代码）
提示：扫一扫查出行【扫一扫了解最新限行尾号】
复制提示
公司研发的管理系统有工作流图形化设计和查看功能，这个功能的开发历史比较久远。在那个暗无天日的年月里，IE几乎一统江湖，所以顺理成章地采用了当时红极一时的VML技术。
后来的事情大家都知道了，IE开始走下坡路，VML这个技术现在早已灭绝，导致原来的工作流图形化功能完全不能使用，所以需要采用新技术来重写工作流图形化功能。

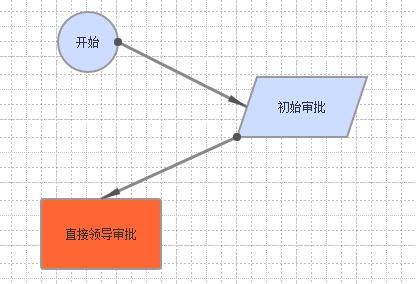

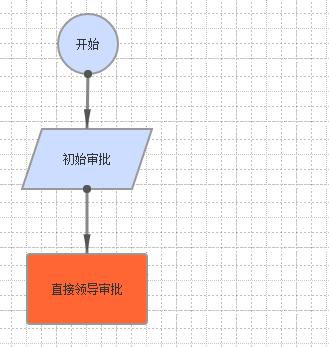

多方对比之后，决定采用zrender库来实现（关于zrender库的介绍，请看http://ecomfe.github.io/zrender/），花了一天的时间，终于做出了一个大致的效果模型，如下图所示：
流程图由两类部件组成：活动部件和连接弧部件，每一类部件包含多个性状不同的部件。
以活动部件为例，圆形的是开始活动，平行四边形是自动活动，长方形是人工活动，等等。
在代码实现上，定义了Unit（部件基类），所有的部件都继承自这个基类。通过Graph类来管理整个流程图，包括所有部件、上下文菜单等等都由Graph来统一管理和调度，代码如下：
var Libra = {};
Libra.Workflow = {};Libra.Workflow.Graph = function(type, options){
var graph = this,
activities = {},
transitions = {};
var zrenderInstance,
contextMenuContainer; this.type = type; this.addActivity = function(activity){
activity.graph = graph;
activities[activity.id] = {object:activity};
}; this.getActivity = function(id){ return activities[id].object; }; this.addTransition = function(transition){
transition.graph = graph;
transitions[transition.id] = {object:transition};
}; function modElements(shapes){
shapes.each(function(shape){ zrenderInstance.modElement(shape); });
return shapes;
} // 当前正在拖放的节点
var dragingActivity = null;
// 活动节点拖放开始
this.onActivityDragStart = function(activity){ dragingActivity = activity; };
// 活动节点拖放结束
this.onActivityDragEnd = function(){
if(dragingActivity) refreshActivityTransitions(dragingActivity);
dragingActivity = null;
};
// 拖动过程处理
function zrenderInstanceOnMouseMove(){
if(dragingActivity != null) refreshActivityTransitions(dragingActivity);
}
// 刷新活动相关的所有连接弧
function refreshActivityTransitions(activity){
var activityId = activity.id;
for(var key in transitions){
var transition = transitions[key].object;
if(transition.from === activityId || transition.to == activityId){
zrenderInstance.refreshShapes(modElements(transition.refresh(graph)));
}
}
} // 当前选中的部件
var selectedUnit = null;
this.onUnitSelect = function(unit){
if(selectedUnit) zrenderInstance.refreshShapes(modElements(selectedUnit.unselect(graph)));
zrenderInstance.refreshShapes(modElements(unit.select(graph)));
selectedUnit = unit;
}; // 记录当前鼠标在哪个部件上，可以用来生成上下文相关菜单
var currentUnit = null;
this.onUnitMouseOver = function(unit){
currentUnit = unit;
};
this.onUnitMouseOut = function(unit){
if(currentUnit === unit) currentUnit = null;
};
// 上下文菜单事件响应
function onContextMenu(event){
Event.stop(event);
if(currentUnit) currentUnit.showContextMenu(event, contextMenuContainer, graph);
} this.addShape = function(shape){
zrenderInstance.addShape(shape);
}; // 初始化
this.init = function(){
var canvasElement = options.canvas.element;
canvasElement.empty();
canvasElement.setStyle({height: document.viewport.getHeight() + 'px'});
zrenderInstance = graph.type.zrender.init(document.getElementById(canvasElement.identify()));
for(var key in activities){ activities[key].object.addTo(graph); }
for(var key in transitions){ transitions[key].object.addTo(graph); } // 创建上下文菜单容器
contextMenuContainer = new Element('div', {'class': 'context-menu'});
contextMenuContainer.hide();
document.body.appendChild(contextMenuContainer);
Event.observe(contextMenuContainer, 'mouseout', function(event){
// 关闭时，应判断鼠标是否已经移出菜单容器
if(!Position.within(contextMenuContainer, event.clientX, event.clientY)){
contextMenuContainer.hide();
}
}); // 侦听拖动过程
zrenderInstance.on('mousemove', zrenderInstanceOnMouseMove);
// 上下文菜单
Event.observe(document, 'contextmenu', onContextMenu);
}; // 呈现或刷新呈现
this.render = function(){
var canvasElement = options.canvas.element;
canvasElement.setStyle({height: document.viewport.getHeight() + 'px'});
zrenderInstance.render();
};
};/*
* 部件（包括活动和连接弧）
*/
Libra.Workflow.Unit = Class.create({
id: null,
title: null,
graph: null,
// 当前是否被选中
selected: false,
// 上下文菜单项集合
contextMenuItems: [], initialize: function(options){
var _this = this;
_this.id = options.id;
_this.title = options.title;
}, createShapeOptions: function(){
var _this = this;
return {
hoverable : true,
clickable : true, onclick: function(params){
// 选中并高亮
_this.graph.onUnitSelect(_this);
}, onmouseover: function(params){ _this.graph.onUnitMouseOver(_this); },
onmouseout: function(params){ _this.graph.onUnitMouseOut(_this); }
};
}, addTo: function(graph){}, // 刷新显示
refresh: function(graph){ return []; }, // 选中
select: function(graph){
this.selected = true;
return this.refresh(graph);
},
// 取消选中
unselect: function(graph){
this.selected = false;
return this.refresh(graph);
}, // 显示上下文菜单
showContextMenu: function(event, container, graph){
container.hide();
container.innerHTML = ''; var ul = new Element('ul');
container.appendChild(ul);
this.buildContextMenuItems(ul, graph); // 加偏移，让鼠标位于菜单内
var offset = -5;
var rightEdge = document.body.clientWidth - event.clientX;
var bottomEdge = document.body.clientHeight - event.clientY;
if (rightEdge < container.offsetWidth)
container.style.left = document.body.scrollLeft + event.clientX - container.offsetWidth + offset;
else
container.style.left = document.body.scrollLeft + event.clientX + offset;if (bottomEdge < container.offsetHeight)
container.style.top = document.body.scrollTop + event.clientY - container.offsetHeight + offset;
else
container.style.top = document.body.scrollTop + event.clientY + offset; container.show();
}, // 创建上下文菜单项
buildContextMenuItems: function(container, graph){
var unit = this;
unit.contextMenuItems.each(function(item){
item.addTo(container);
});
}
});
zrender默认已经支持了对图形的拖动，所以活动部件的拖动只需要设置dragable属性为真即可。不过虽然活动部件可以拖动，但活动部件上的连接线不会跟着一起动，这需要侦听拖动开始事件、拖动结束事件以及拖动过程中的鼠标移动事件，来实现连接线的实时重绘。在Graph中侦听鼠标移动事件，就是为了实现连接线等相关图形的实时重绘。
每个部件都规划了八个连接点，默认情况下，连接弧不固定与某个连接点，而是根据活动部件的位置关系，自动找出最近的连接点，所以在拖动活动部件的时候，可以看到连接弧在活动部件上的连接点在不断变化。

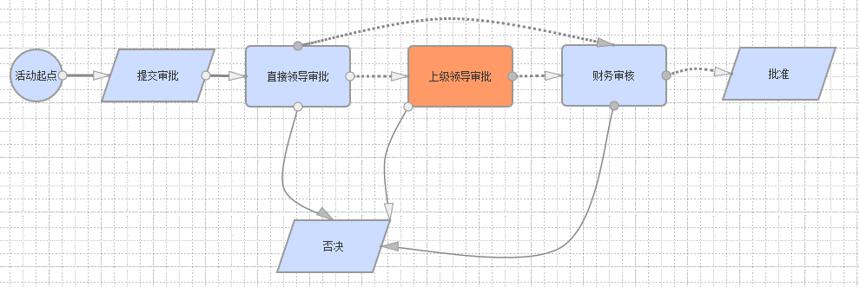

上面只是以最简化的方式实现了工作流图形化设计的基本功能，完善的图形化设计应包含曲线、连接点的拖放等等，如下图所示：
上面是公司产品中的工作流图形化设计功能，功能相对于上面的范例要完善许多，但基本原理不变，无非就是细节处理更多一些。
特别是在画曲线的地方花了很多时间，中学的平面几何知识几乎都忘记了，所以做起来花了不少功夫，这部分准备以后专门写篇文章来详谈。
本文的结尾会给出前期建模测试阶段的完整代码下载，是前期代码，不是最终代码，原因你懂的，见谅。
http://files.cnblogs.com/files/rrooyy/WorkflowGraphic.zip
