OpenCV轮廓vectorvector

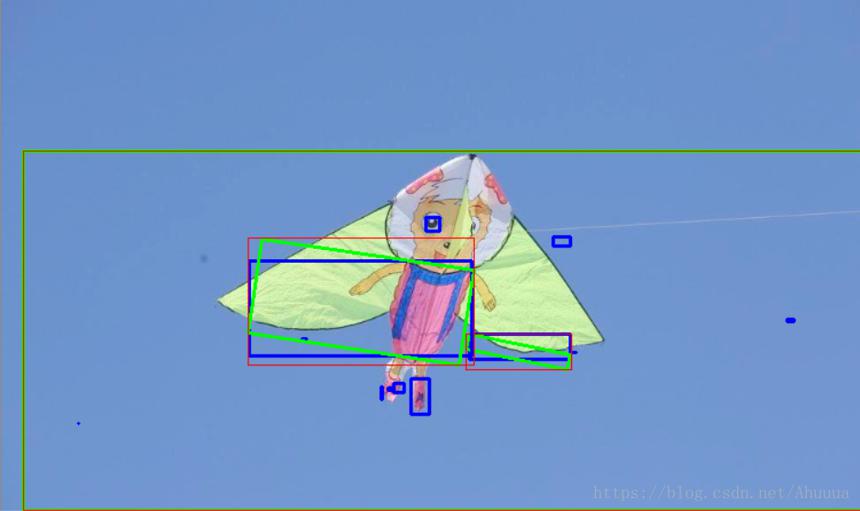

轮廓周围绘制矩形框

vector<vector<Point>>，vector<V e c 4 i>，vector<R e c t>，vector<R o t a t e d R e c t>

刚开始学OpenCV没多久遇到这些个东西不知道是什么，搞得很不舒服。

通过给轮廓绘制矩形框弄明白了这些东西。

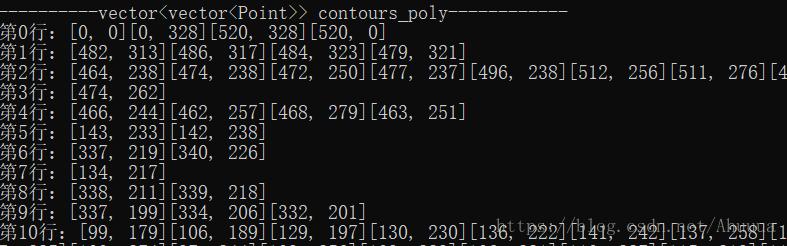

vector<vector<Point>>：

vector容器里面放了一个vector容器，子容器里放点

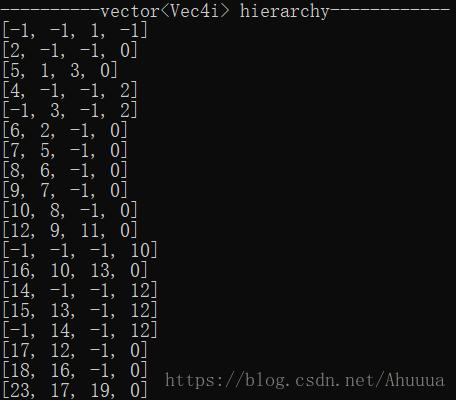

vector<V e c 4 i>：放了4维int向量

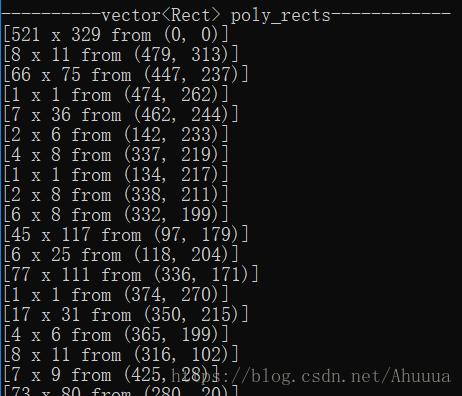

vector<R e ct>： 像素width * height   from  位置(x*y)

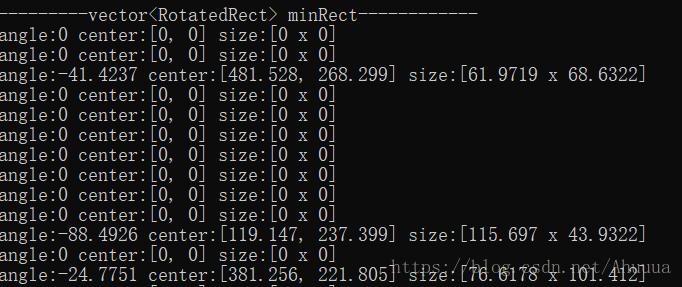

vector<R o t a t e d R e c t>：如图三个成员

上述结果的代码如下：

1.
   #include <opencv2/opencv.hpp>
2.
   #include <iostream>
3.

4.
   using namespace cv;
5.
   using namespace std;
6.

7.
   int main() {
8.
   Mat src, gray_src, drawImg, bin_output;
9.

10.
    src = imread("F:/Temp_vs/pic/09.jpg");
11.
    namedWindow("input", CV_WINDOW_AUTOSIZE);
12.
    namedWindow("output", CV_WINDOW_AUTOSIZE);
13.
    imshow("input", src);
14.

15.
    cvtColor(src, gray_src, CV_BGR2GRAY);
16.
    blur(gray_src, gray_src, Size(10, 10), Point(-1, -1), BORDER_DEFAULT);
17.

18.
    //这些个类型
19.
    vector<vector<Point>> contours;
20.
    vector<Vec4i> hierarchy;
21.

22.
    threshold(gray_src, bin_output, 144, 255, 0); //二值化
23.
    findContours(bin_output, contours, hierarchy, RETR_TREE, CHAIN_APPROX_SIMPLE, Point(0, 0)); //找轮廓
24.

25.
    //这些个类型
26.
    vector<vector<Point>> contours_poly(contours.size());
27.
    vector<Rect> poly_rects(contours.size());
28.
    vector<RotatedRect> minRect(contours.size());
29.

30.
    //取点
31.
    for (size_t i = 0; i < contours.size(); i++)
32.
    {
33.
    approxPolyDP(Mat(contours[i]), contours_poly[i], 3, true); //减少轮廓点数
34.

35.
    poly_rects[i]=boundingRect(contours_poly[i]);//获取绘制矩形数据
36.

37.
    if (contours_poly[i].size() > 5) {
38.
    minRect[i] = minAreaRect(contours_poly[i]);//获取绘制旋转矩形数据
39.
    }
40.
    }
41.

42.
    //开始绘制
43.
    src.copyTo(drawImg);
44.
    Point2f pst[4];//储存单个旋转矩形的四个点
45.
    cout << "----------Point2f pst[4]------------" << endl;
46.
    for (size_t i = 0; i < contours.size(); i++)
47.
    {
48.
    rectangle(drawImg, poly_rects[i], Scalar(255, 0, 0), 2, 8);//绘制矩形框
49.

50.
    minRect[i].points(pst);//用线段画矩形，将RotatedRect类型转化为四个点
51.

52.
    for (size_t u = 0; u < 4; u++)
53.
    {
54.
    line(drawImg, pst[u], pst[(u + 1) % 4], Scalar(0, 255, 0), 2, 8);
55.
    cout << pst[u]; //显示pst的数据
56.
    }
57.
    cout << endl;
58.
    Rect brect = minRect[i].boundingRect(); //返回包含旋转矩形的最小矩形
59.
    rectangle(drawImg, brect,Scalar(0, 0, 255));
60.
    }
61.
    cout << endl;
62.
    imshow("output", drawImg);
63.

64.
    cout << "----------vector<vector<Point>> contours_poly------------" << endl;
65.
    for (size_t i = 0; i < contours_poly.size(); i++)
66.
    {
67.
    cout << "第" << i << "行：";
68.
    for (size_t j = 0; j < contours_poly[i].size(); j++)
69.
    {
70.
    cout<<contours_poly[i][j];
71.
    }
72.
    cout << endl;
73.
    }
74.
    cout << endl;
75.

76.
    cout << "----------vector<Vec4i> hierarchy------------" << endl;
77.
    for (size_t i = 0; i < hierarchy.size(); i++)
78.
    {
79.
    cout << hierarchy[i] << endl;
80.
    }
81.
    cout << endl;
82.

83.
    cout << "----------vector<Rect> poly_rects------------" << endl;
84.
    for (size_t i = 0; i < poly_rects.size(); i++)
85.
    {
86.
    cout << poly_rects[i]<<endl;
87.
    }
88.
    cout << endl;
89.

90.
    cout << "---------vector<RotatedRect> minRect------------" << endl;
91.
    for (size_t i = 0; i <minRect.size(); i++) //显示一下点minRect
92.
    {
93.
    cout <<"angle:"<< minRect[i].angle<<" center:"<< minRect[i].center<<" size:"<< minRect[i].size<<endl;
94.
    }
95.
    cout << endl;
96.

97.
    waitKey(0);
98.
    return 0;
99.
    }
