如何在Root的手机上开启ViewServer，使得HierachyViewer能够连接（转）

提示：扫一扫查出行
【扫一扫了解最新限行尾号】
复制提示

前期准备：

关于什么是Hierarchy Viewer，请查看官方文档：http://developer.android.com/tools/debugging/debugging-ui.html。个人理解：Hierarchy Viewer能获得当前手机实时的UI信息，给界面设计人员和自动化测试人员带来极大的便利。

在Android的官方文档中提到：

To preserve security, Hierarchy Viewer can only connect to devices running a developer version of the Android system.

即：出于安全考虑，Hierarchy Viewer只能连接Android开发版手机或是模拟器(准确地说，只有ro.secure参数等于0且ro.debuggable等于1的android系统)。Hierarchy Viewer在连接手机时，手机上必须启动一个叫View Server的客户端与其进行socket通信。而在商业手机上，是无法开启View Server的，故Hierarchy Viewer是无法连接到普通的商业手机。

Android源码实现这一限制的地方在:

ANDROID源码根目录\frameworks\base\services\java\com\android\server\wm\WindowManageService.java

中的一段：

=====================================================================================

public boolean startViewServer(int port) {
  if (isSystemSecure()) {
  return false;
  }

if (!checkCallingPermission(Manifest.permission.DUMP, "startViewServer")) {
return false;
}

....

=====================================================================================

检验一台手机是否开启了View Server的办法为：

adb shell service call window 3

若返回值是：Result: Parcel(00000000 00000000 '........')" 说明View Server处于关闭状态

若返回值是：Result: Parcel(00000000 00000001 '........')" 说明View Server处于开启状态

若是一台可以打开View Server的手机（Android开发版手机、模拟器or 按照本帖步骤给系统打补丁的手机），我们可以使用以下命令打开View Server：

adb shell service call window 1 i32 4939

使用以下命令关闭View Server：

adb shell service call window 2 i32 4939

实现步骤：

经过一番调查和实践，我发现其实只要是root，并且装有busybox的手机，通过修改手机上/system/framework中的某些文件，就可以开启。本文参考了http://blog.apkudo.com/tag/viewserver/，以下是具体步骤（本人基于Windows，若你是Linux的操作系统，直接看原帖吧）：

前提是：你的手机已经获得ROOT权限，且有BUSYBOX

另外：请仔细阅读本帖的评论，或许你会有新的收获。

1.将商业手机通过USB连接PC，确保adb服务运行正常

2.备份手机上/system/framework/中的文件至PC。备份的时候请确保PC上保存备份文件的文件夹结构与手机中的/system/framework相同

例如：新建 ANDROID_SDK_ROOT\system\framework文件夹 (本文出现的ANDROID_SDK_ROOT指你安装Android SDK的根目录）

接着在cmd中跳转至ANDROID_SDK_ROOT\platform-tools文件夹下，输入以下代码进行备份：

adb pull /system/framework ANDROID_SDK_ROOT\system\framework

3.进入adb shell，输出BOOTCLASSPATH：

推荐的做法：

1. 在adb shell中echo $BOOTCLASSPATH > /sdcard/bootclasspath.txt

2. 退回到windows cmd中，输入adb pull /sdcard/bootclasspath.txt

3. bootclasspath.txt将会保存在C:\Users\你的用户名文件夹下

在第十五步中将会用到这个txt中的内容。

4.下载baksmali 和smali工具。这两个工具是用来反编译和编译odex文件的。

下载地址：

https://dl.dropboxusercontent.com/u/5055823/baksmali-1.4.2.jar

https://dl.dropboxusercontent.com/u/5055823/smali-1.4.2.jar

假设我将这两个jar都下载到了ANDROID SDK根目录下。

5.运行baksmali反编译\system\framework下的services.odex文件：

java -jar ANDROID_SDK_ROOT\baksmali-1.4.2.jar -a 17 -x ANDROID_SDK_ROOT\system\framework\services.odex -d ANDROID_SDK_ROOT\system\framework

参数解释：https://code.google.com/p/smali/wiki/DeodexInstructions

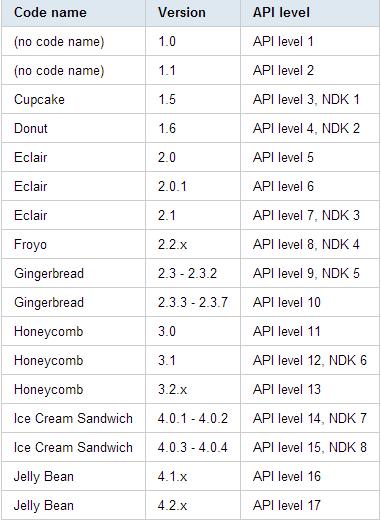

想特别说明的是“-a”后跟的数字，表示你系统的API Level（与你的系统版本有关）。系统版本和API Level的对照关系如下：

(另外，你不会连java -jar都不能运行吧?快去装jdk!)

此步成功的话,在同文件夹下(对于我,就是ANDROID_SDK_ROOT)，会有个out文件夹生成

这里顺便解释一下odex文件和dex文件。

dex文件：Dex是Dalvik VM executes的全称，即Android Dalvik执行程序，并非Java的字节码而是Dalvik字节码，16进制机器指令。

odex文件：将dex文件依据具体机型而优化，形成的optimized dex文件，提高软件运行速度，减少软件运行时对RAM的占用。

smali文件：将dex文件变为可读易懂的代码形式，反编译出文件的一般格式。

6.用Eclipse打开out\com\android\server\wm\WindowManagerService.smali文件

查找.method private isSystemSecure()Z这个函数

================================================================

.method private isSystemSecure()Z

.registers 4

.prologue

.line 5965

const-string v0, "1"

const-string v1, "ro.secure"

const-string v2, "1"

invoke-static {v1, v2}, Landroid/os/SystemProperties;->get(Ljava/lang/String;Ljava/lang/String;)Ljava/lang/String;

move-result-object v1

invoke-virtual {v0, v1}, Ljava/lang/String;->equals(Ljava/lang/Object;)Z

move-result v0

if-eqz v0, :cond_22

const-string v0, "0"

const-string v1, "ro.debuggable"

const-string v2, "0"

invoke-static {v1, v2}, Landroid/os/SystemProperties;->get(Ljava/lang/String;Ljava/lang/String;)Ljava/lang/String;

move-result-object v1

invoke-virtual {v0, v1}, Ljava/lang/String;->equals(Ljava/lang/Object;)Z

move-result v0

if-eqz v0, :cond_22

const/4 v0, 0x1

:goto_21

return v0

:cond_22

const/4 v0, 0x0

goto :goto_21

.end method

================================================================

在这段代码的倒数7,8行“:goto_21”和“return v0”之间加入"const/4 v0, 0x0"一行.这样，就使得v0返回的值永远为0x0，即false，这样就跳过了WindowManagerService.java里对isSystemSecure的判断。

.method private isSystemSecure()Z函数最后变为:

================================================================

.method private isSystemSecure()Z

.registers 4

.prologue

.line 6276

const-string v0, "1"

const-string v1, "ro.secure"

const-string v2, "1"

invoke-static {v1, v2}, Landroid/os/SystemProperties;->get(Ljava/lang/String;Ljava/lang/String;)Ljava/lang/String;

move-result-object v1

invoke-virtual {v0, v1}, Ljava/lang/String;->equals(Ljava/lang/Object;)Z

move-result v0

if-eqz v0, :cond_22

const-string v0, "0"

const-string v1, "ro.debuggable"

const-string v2, "0"

invoke-static {v1, v2}, Landroid/os/SystemProperties;->get(Ljava/lang/String;Ljava/lang/String;)Ljava/lang/String;

move-result-object v1

invoke-virtual {v0, v1}, Ljava/lang/String;->equals(Ljava/lang/Object;)Z

move-result v0

if-eqz v0, :cond_22

const/4 v0, 0x1

:goto_21

const/4 v0, 0x0

return v0

:cond_22

const/4 v0, 0x0

goto :goto_21

.end method

=====================================================================================

7. 现在运行smali，重新编译：

java -jar smali-1.4.2.jar -o classes.dex

这时候，应该在ANDROID_SDK_ROOT文件夹中出现了classes.dex文件

8. 下载windows下的zip工具：

https://dl.dropboxusercontent.com/u/5055823/zip.exe

假设，我也把zip.exe放进了ANDROID_SDK_ROOT文件夹

9.确认当前cmd命令行运行目录为ANDROID_SDK_ROOT,运行：

zip.exe services_hacked.jar ./classes.dex

这时候在ANDROID_SDK_ROOT文件夹下，出现了打包好的services_hacked.jar

10.进入adb shell，输入su获得ROOT权限

11.重新挂载/system，并更改/system权限

参考步骤（仅供参考，请确保使用相适应于自己手机的正确方法。请参考下面的"galfordq的blog"用户的回复）：

a. 输入mount，查看哪个分区挂载了/system,例如我的是：

b. 输入以下命令重新挂载/system，并更改/system权限（请将“/dev/block/mmcblk0p25”替换成你的/system挂载分区）：

mount -o rw,remount -t yaffs2 /dev/block/mmcblk0p25

chmod -R 777 /system 使得/system 可以被我们任意修改

这一步的作用，主要是为了第17步能够将/system/framework里的services.odex替换掉。这一步若不成功，在第17步的时候可能出现权限不够，无法替换的错误（Read-Only File System）

12.下载dexopt-wrapper文件

https://dl.dropboxusercontent.com/u/5055823/dexopt-wrapper

我们也将dexopt-wrapper文件放在ANDROID_SDK_ROOT文件夹中

13.将services_hacked.jar和dexopt-wrapper复制到手机的/data/local/tmp文件夹中

adb push ANDROID_SDK_ROOT/services_hacked.jar /data/local/tmp

adb push ANDROID_SDK_ROOT/dexopt-wrapper /data/local/tmp

14.进入adb shell，输入su后，将dexopt-wrapper的权限改为777

chmod 777 /data/local/tmp/dexopt-wrapper

15.在adb shell中cd到/data/local/tmp文件夹下，运行：

./dexopt-wrapper ./services_hacked.jar ./services_hacked.odex <本帖第三步存的地址，但是要删除其中的":/system/framework/services.jar">

这一步就是将第七部生成dex文件最终优化成了odex文件。

===================================================================================================

例如我的命令是：./dexopt-wrapper ./services_hacked.jar ./services_hacked.odex /system/framework/core.jar:/system/framework/core-junit.jar:/system/framework/bouncycastle.jar:/system/framework/ext.jar:/system/framework/

framework.jar:/system/framework/framework2.jar:/system/framework/android.policy.jar:/system/

framework/apache-xml.jar:/system/framework/HTCDev.jar:/system/framework/HTCExtension.jar:/system/

framework/filterfw.jar:/system/framework/com.htc.android.bluetooth.jar:/system/framework/wimax.jar:

/system/framework/usbnet.jar:/system/framework/com.orange.authentication.simcard.jar

===================================================================================================

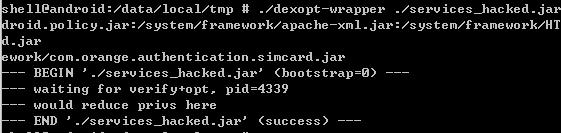

这样，便在/data/local/tmp文件夹中生成了我们自己的odex：services_hacked.odex

16.给我们自己生成的services_hacked.odex签名：

busybox dd if=/system/framework/services.odex of=/data/local/tmp/services_hacked.odex bs=1 count=20 skip=52 seek=52 conv=notrunc

参数解释：

if = input file

of = output file

bs = block size (1 byte)

count = number of blocks

skip = input file offset

seek = output file offset

conv=notrunc – don’t truncate the output file.

17.将/system/framework里的services.odex替换成我们自己制作的services_hacked.odex吧！

dd if=/data/local/tmp/services_hacked.odex of=/system/framework/services.odex

这一步运行后，过一小会儿(1分钟以内)手机就自动重启了！稍等片刻吧！

18.成功重启后，用以下命令打开View Server：

adb shell service call window 1 i32 4939

用以下命令查看View Server是否打开：

adb shell service call window 3

返回的值若是Result: Parcel(00000000 00000001 '........'),那么你就起了！

（若某一步失败，需要恢复系统，请参考http://blog.apkudo.com/tag/viewserver/中的Step 16或联系我的邮箱进一步讨论：czxttkl@gmail.com）

接下来，就在Eclipse下编译运行HierarchyViewer来查看手机实时的UI树吧。

请参考：http://maider.blog.sohu.com/255485243.html
