Tomcat详解系列(1) - 如何设计一个简单的web容器

Tomcat - 如何设计一个简单的web容器

在学习Tomcat前，很多人先入为主的对它的认知是巨复杂的；所以第一步，在学习它之前，要打破这种观念，我们通过学习如何设计一个最基本的web容器来看它需要考虑什么；进而在真正学习Tomcat时，多把重点放在它的顶层设计上，而不是某一块代码上, 思路永远比具体实现重要的多。@pdai

• Tomcat - 如何设计一个简单的web容器
  • 写在前面
  • 基础认知：如何实现服务器和客户端（浏览器）的交互
    • HTTP协议
    • Socket
    • SeverSocket
  • 一个简单web容器的设计和实现：对静态资源
    • 组件设计
    • 组件实现
  • 一个简单web容器的设计和实现：对Servelet
    • 组件设计
    • 组件实现
    • 利用外观模式改造
  • 总结

写在前面

我们在学习一项技术时，需要学习是它的知识体系，而不是碎片化的知识点。在构建知识体系时，我们往往需要先全局的看完一个教程或者一本书，这是构建的基础。这里我推荐大家看两本书：

特别是第一本：经典的《How Tomcat Works》的中文版，它从0基础逐步构建出Tomcat，适合新手；本节中很多内容源自这本书。

本系列在本之后，将转为直接分析Tomcat框架。

基础认知：如何实现服务器和客户端（浏览器）的交互

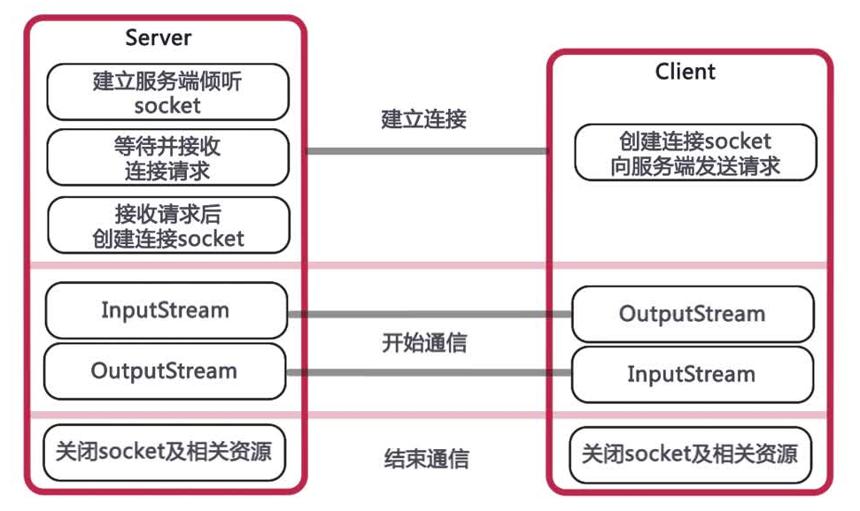

客户端和服务器端之间的交互式通过Socket来实现的，它术语应用层的协议。

HTTP协议

http协议相关的内容可以参看这里：网络协议 - HTTP 协议详解

Socket

Socket是网络连接的一个端点。套接字使得一个应用可以从网络中读取和写入数据。放在两 个不同计算机上的两个应用可以通过连接发送和接受字节流。为了从你的应用发送一条信息到另 一个应用，你需要知道另一个应用的 IP 地址和套接字端口。在 Java 里边，套接字指的是java.net.Socket类。

要创建一个套接字，你可以使用 Socket 类众多构造方法中的一个。其中一个接收主机名称 和端口号:

public Socket (java.lang.String host, int port)


在这里主机是指远程机器名称或者 IP 地址，端口是指远程应用的端口号。例如，要连接 yahoo.com 的 80 端口，你需要构造以下的 Socket 对象:

new Socket ("yahoo.com", 80);


一旦你成功创建了一个 Socket 类的实例，你可以使用它来发送和接受字节流。要发送字节 流，你首先必须调用Socket类的getOutputStream方法来获取一个java.io.OutputStream对象。 要 发 送 文 本 到 一 个 远 程 应 用 ， 你 经 常 要 从 返 回 的 OutputStream 对 象 中 构 造 一 个 java.io.PrintWriter 对象。要从连接的另一端接受字节流，你可以调用 Socket 类的 getInputStream 方法用来返回一个 java.io.InputStream 对象。

SeverSocket

Socket 类代表一个客户端套接字，即任何时候你想连接到一个远程服务器应用的时候你构造的套接字，现在，假如你想实施一个服务器应用，例如一个 HTTP 服务器或者 FTP 服务器，你需要一种不同的做法。这是因为你的服务器必须随时待命，因为它不知道一个客户端应用什么时候会尝试去连接它。为了让你的应用能随时待命，你需要使用 java.net.ServerSocket 类。这是 服务器套接字的实现。

ServerSocket 和 Socket 不同，服务器套接字的角色是等待来自客户端的连接请求。一旦服务器套接字获得一个连接请求，它创建一个 Socket 实例来与客户端进行通信。

要创建一个服务器套接字，你需要使用 ServerSocket 类提供的四个构造方法中的一个。你 需要指定 IP 地址和服务器套接字将要进行监听的端口号。通常，IP 地址将会是 127.0.0.1，也 就是说，服务器套接字将会监听本地机器。服务器套接字正在监听的 IP 地址被称为是绑定地址。 服务器套接字的另一个重要的属性是 backlog，这是服务器套接字开始拒绝传入的请求之前，传 入的连接请求的最大队列长度。

其中一个 ServerSocket 类的构造方法如下所示:

public ServerSocket(int port, int backLog, InetAddress bindingAddress);


一个简单web容器的设计和实现：对静态资源

准备，这个例子来源于《How Tomcat Works》, 可以从这里下载源码

注意：当你跑如下程序时，可能会由于浏览器新版本不再支持的HTTP 0.9协议，而造成浏览器页面没有返回信息。

组件设计

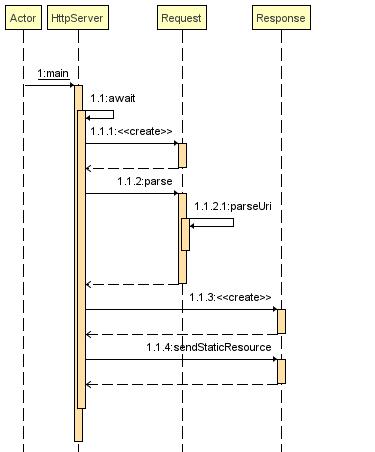

根据上述的基础，我们可以看到，我们只需要提供三个最基本的类，分别是：

• Request - 表示请求，这里表示浏览器发起的HTTP请求
• HttpServer - 表示处理请求的服务器，同时这里使用我们上面铺垫的ServerSocket
• Reponse - 表示处理请求后的响应， 这里表示服务器对HTTP请求的响应结果

组件实现

从上图中我们可以看到，组织这几个类的入口在Server的启动方法中，即main方法中, 所以我们透过main方法从Server类进行分析：

• Server是如何启动的？

public class HttpServer { // 存放静态资源的位置
public static final String WEB_ROOT =
System.getProperty("user.dir") + File.separator + "webroot"; // 关闭Server的请求
private static final String SHUTDOWN_COMMAND = "/SHUTDOWN"; // 是否关闭Server
private boolean shutdown = false; // 主入口
public static void main(String[] args) {
HttpServer server = new HttpServer();
server.await();
} public void await() {
// 启动ServerSocket
ServerSocket serverSocket = null;
int port = 8080;
try {
serverSocket = new ServerSocket(port, 1, InetAddress.getByName("127.0.0.1"));
}
catch (IOException e) {
e.printStackTrace();
System.exit(1);
} // 循环等待一个Request请求
while (!shutdown) {
Socket socket = null;
InputStream input = null;
OutputStream output = null;
try {
// 创建socket
socket = serverSocket.accept();
input = socket.getInputStream();
output = socket.getOutputStream(); // 封装input至request, 并处理请求
Request request = new Request(input);
request.parse(); // 封装output至response
Response response = new Response(output);
response.setRequest(request);
response.sendStaticResource(); // 关闭socket
socket.close(); // 如果接受的是关闭请求，则设置关闭监听request的标志
shutdown = request.getUri().equals(SHUTDOWN_COMMAND);
}
catch (Exception e) {
e.printStackTrace();
continue;
}
}
}
}


• Request请求是如何封装和处理的？

public class Request { private InputStream input;
private String uri; // 初始化Request
public Request(InputStream input) {
this.input = input;
} // 处理request的方法
public void parse() {
// 从socket中读取字符
StringBuffer request = new StringBuffer(2048);
int i;
byte[] buffer = new byte[2048];
try {
i = input.read(buffer);
}
catch (IOException e) {
e.printStackTrace();
i = -1;
}
for (int j=0; j<i; j++) {
request.append((char) buffer[j]);
}
System.out.print(request.toString()); // 获得两个空格之间的内容, 这里将是HttpServer.WEB_ROOT中静态文件的文件名称
uri = parseUri(request.toString());
} private String parseUri(String requestString) {
int index1, index2;
index1 = requestString.indexOf(' ');
if (index1 != -1) {
index2 = requestString.indexOf(' ', index1 + 1);
if (index2 > index1)
return requestString.substring(index1 + 1, index2);
}
return null;
} public String getUri() {
return uri;
}}


• Response中响应了什么？

public class Response { private static final int BUFFER_SIZE = 1024;
Request request;
OutputStream output; public Response(OutputStream output) {
this.output = output;
} // response中封装了request，以便获取request中的请求参数
public void setRequest(Request request) {
this.request = request;
} public void sendStaticResource() throws IOException {
byte[] bytes = new byte[BUFFER_SIZE];
FileInputStream fis = null;
try {
// 读取文件内容
File file = new File(HttpServer.WEB_ROOT, request.getUri());
if (file.exists()) {
fis = new FileInputStream(file);
int ch = fis.read(bytes, 0, BUFFER_SIZE);
while (ch!=-1) {
output.write(bytes, 0, ch);
ch = fis.read(bytes, 0, BUFFER_SIZE);
}
}
else {
// 文件不存在时，输出404信息
String errorMessage = "HTTP/1.1 404 File Not Found\r\n" +
"Content-Type: text/html\r\n" +
"Content-Length: 23\r\n" +
"\r\n" +
"<h1>File Not Found</h1>";
output.write(errorMessage.getBytes());
}
}
catch (Exception e) {
// thrown if cannot instantiate a File object
System.out.println(e.toString() );
}
finally {
if (fis!=null)
fis.close();
}
}
}

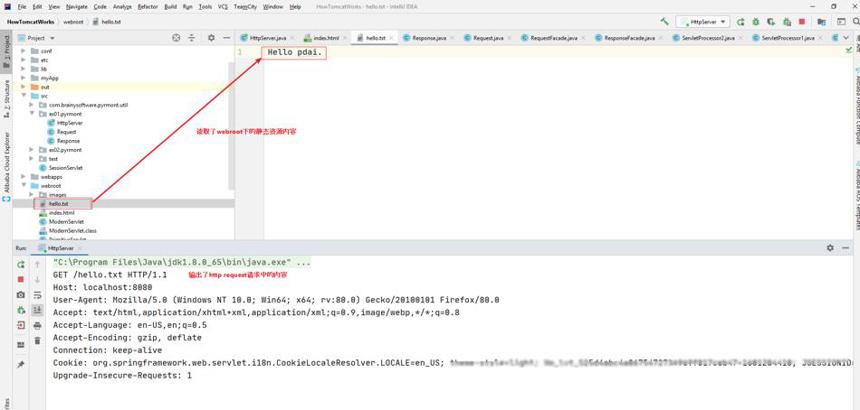

• 启动输出

当我们run上面HttpServer中的main方法之后，我们就可以打开浏览器http://localhost:8080, 后面添加参数看返回webroot目录中静态文件的内容了(比如这里我加了hello.txt文件到webroot下，并访问http://localhost:8080/hello.txt)。

一个简单web容器的设计和实现：对Servelet

上面这个例子是不是很简单？是否打破了对一个简单http服务器的认知，减少了对它的恐惧。

但是上述的例子中只处理了静态资源，我们如果要处理Servlet呢？

组件设计

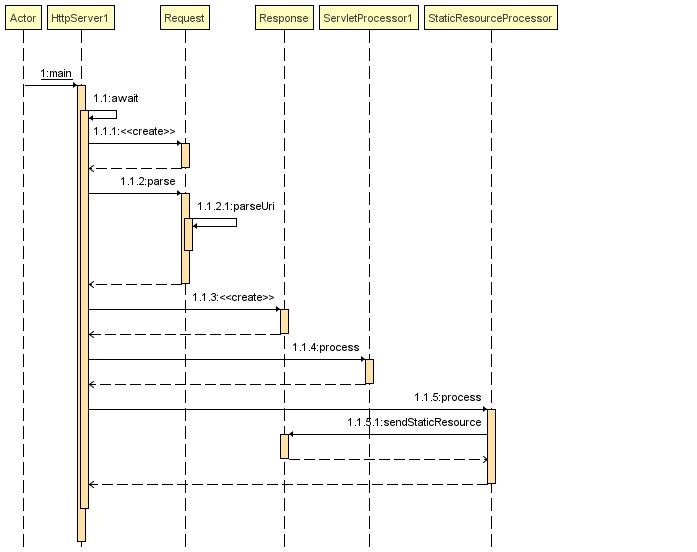

不难发现，我们只需要在HttpServer只需要请求的处理委托给ServletProcessor, 让它接受请求，并处理Response即可。

组件实现

• 在HttpServer中

public void await() {
//.... // create Response object
Response response = new Response(output);
response.setRequest(request); // 不再有response自己处理
//response.sendStaticResource(); // 而是如果以/servlet/开头，则委托ServletProcessor处理
if (request.getUri().startsWith("/servlet/")) {
ServletProcessor1 processor = new ServletProcessor1();
processor.process(request, response);
} else {
// 原有的静态资源处理
StaticResourceProcessor processor = new StaticResourceProcessor();
processor.process(request, response);
} // ....
}


• ServletProcessor 如何处理的？

public class ServletProcessor1 { public void process(Request request, Response response) { // 获取servlet名字
String uri = request.getUri();
String servletName = uri.substring(uri.lastIndexOf("/") + 1); // 初始化URLClassLoader
URLClassLoader loader = null;
try {
// create a URLClassLoader
URL[] urls = new URL[1];
URLStreamHandler streamHandler = null;
File classPath = new File(Constants.WEB_ROOT);
// the forming of repository is taken from the createClassLoader method in
// org.apache.catalina.startup.ClassLoaderFactory
String repository = (new URL("file", null, classPath.getCanonicalPath() + File.separator)).toString() ;
// the code for forming the URL is taken from the addRepository method in
// org.apache.catalina.loader.StandardClassLoader class.
urls[0] = new URL(null, repository, streamHandler);
loader = new URLClassLoader(urls);
} catch (IOException e) {
System.out.println(e.toString() );
} // 用classLoader加载上面的servlet
Class myClass = null;
try {
myClass = loader.loadClass(servletName);
}
catch (ClassNotFoundException e) {
System.out.println(e.toString());
} // 将加载到的class转成Servlet，并调用service方法处理
Servlet servlet = null;
try {
servlet = (Servlet) myClass.newInstance();
servlet.service((ServletRequest) request, (ServletResponse) response);
} catch (Exception e) {
System.out.println(e.toString());
} catch (Throwable e) {
System.out.println(e.toString());
} }
}


• Repsonse

public class PrimitiveServlet implements Servlet { public void init(ServletConfig config) throws ServletException {
System.out.println("init");
} public void service(ServletRequest request, ServletResponse response)
throws ServletException, IOException {
System.out.println("from service");
PrintWriter out = response.getWriter();
out.println("Hello. Roses are red.");
out.print("Violets are blue.");
} public void destroy() {
System.out.println("destroy");
} public String getServletInfo() {
return null;
}
public ServletConfig getServletConfig() {
return null;
}}


• 访问 URL

利用外观模式改造

上述代码存在一个问题，

// 将加载到的class转成Servlet，并调用service方法处理
Servlet servlet = null;
try {
servlet = (Servlet) myClass.newInstance();
servlet.service((ServletRequest) request, (ServletResponse) response);
} catch (Exception e) {
System.out.println(e.toString());
} catch (Throwable e) {
System.out.println(e.toString());
}


这里直接处理将request和response传给servlet处理是不安全的，因为request可以向下转型为Request类，从而ServeletRequest便具备了访问Request中方法的能力。

public class Request implements ServletRequest {
// 一些public方法
}
public class Response implements ServletResponse {}

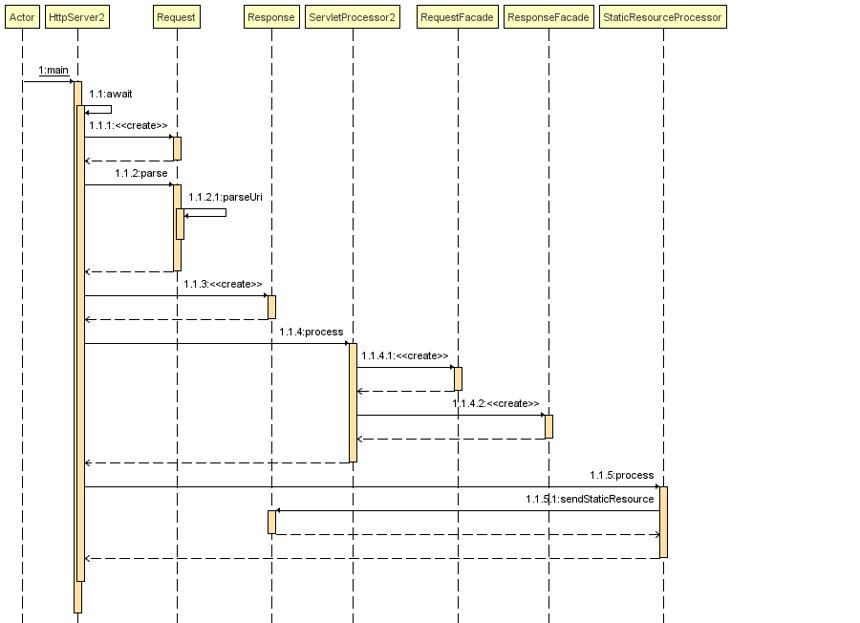

解决的方法便是通过外观模式进行改造：

• RequestFacade为例

public class RequestFacade implements ServletRequest { private ServletRequest request = null; public RequestFacade(Request request) {
this.request = request;
} /* implementation of the ServletRequest*/
public Object getAttribute(String attribute) {
return request.getAttribute(attribute);
} public Enumeration getAttributeNames() {
return request.getAttributeNames();
} public String getRealPath(String path) {
return request.getRealPath(path);
}...


• Process中由传入外观类

Servlet servlet = null;
RequestFacade requestFacade = new RequestFacade(request); // 转换成外观类
ResponseFacade responseFacade = new ResponseFacade(response);// 转换成外观类
try {
servlet = (Servlet) myClass.newInstance();
servlet.service((ServletRequest) requestFacade, (ServletResponse) responseFacade);
}
catch (Exception e) {
System.out.println(e.toString());
}
catch (Throwable e) {
System.out.println(e.toString());
}


总结

当我们看到这么一个简单的web容器实现之后，我们便不再觉得Tomcat高高在上；这将为我们继续分析Tomcat中核心源码提供基础。
