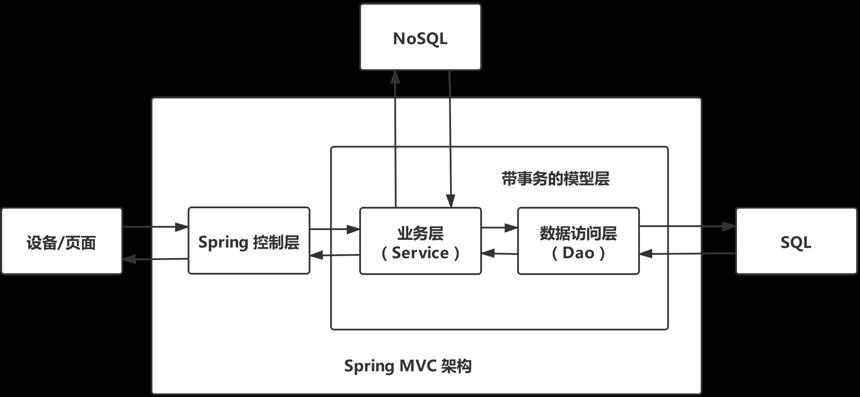

Spring MVC架构

Spring Web MVC是基于Servlet API构建的原始Web框架，从一开始就已包含在Spring框架中。传统的模型层被拆分为了业务层(Service)和数据访问层（DAO,Data Access Object）。在 Service 下可以通过 Spring 的声明式事务操作数据访问层，而在业务层上还允许我们访问 NoSQL ，这样就能够满足异军突起的 NoSQL 的使用了，它可以大大提高互联网系统的性能。

M 代表模型（Model），V 代表视图（View），C 代表控制器（controller）：

模型封装了应用程序数据，并且通常它们由 POJO 组成。
视图主要用于呈现模型数据，并且通常它生成客户端的浏览器可以解释的 HTML 输出。
控制器主要用于处理用户请求，并且构建合适的模型并将其传递到视图呈现。

一些优点：

1.在Spring MVC中，控制器可以处理所有HTTP方法的请求，这是RESTful Web服务的基础。例如，可以处理GET方法来执行读取操作，POST方法来创建资源，PUT方法来更新资源以及DELETE方法来从服务器中删除资源。从Spring 3.2开始，还可以处理PATCH请求。

2.对于REST，数据的表示非常重要，这就是为什么Spring MVC允许您通过使用 @ResponseBody 批注和各种 HttpMessgeConverter 实现方式完全绕过基于View的呈现。通过使用此功能，您可以直接向客户端发送响应，例如，客户端所需的资源以及客户端所需的格式。

3. Spring 4.0版本添加了专用注释，@RestController使RESTful Web服务的开发更加容易。

如果使用@RestController 而不是 @Controller注释控制器类，则 Spring 会将消息对话应用于控制器中的所有处理程序方法。

这意味着您不需要为每个方法添加 @ResponseBody 注释。这也使您的代码更加简洁。

4. REST Web服务和普通Web应用程序之间的主要区别之一是，REST传递资源标识URI本身中的数据，例如 /messages/101，而Web应用程序通常使用查询参数，例如 /messages?Id=101。

如果您还记得的话，我们使用 @RequestParam 获取这些查询参数的值，但是不用担心，Spring MVC还提供了一个@PathVariable批注，可以从URL提取数据。它允许控制器处理对参数化URL的请求。

5. RESTful Web服务的另一个关键方面是表示，表示同一资源可以以不同的格式表示，例如JSON，XML，HTML等。值得庆幸的是，Spring提供了几种视图实现和视图解析器，以将数据呈现为JSON，XML，和HTML。

例如，ContentNegotiatingViewResolver 可以查看请求的文件扩展名或“接受”标头，以找出客户端资源的正确表示形式。

6.与 @ResponseBody 用于将响应转换为客户端想要的格式（通过使用 HttpMessageConverts）的注释类似，Spring MVC还提供 @RequestBody 注释，该注释使用 HttpMethodConverter 实现将入站HTTP数据转换为传递到控制器的处理程序方法中的Java对象。

7.在 Spring框架还提供了一个模板类，RestTemplate，这是类似的 JdbcTemplate，并且 JmsTemplate，它可以消耗REST资源。您可以使用此类测试RESTful Web服务或开发REST客户端。

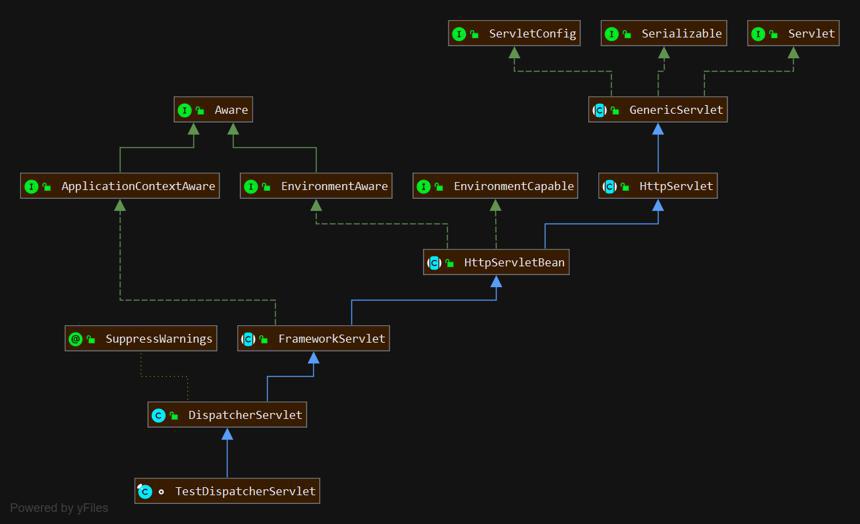

DispatchServlet

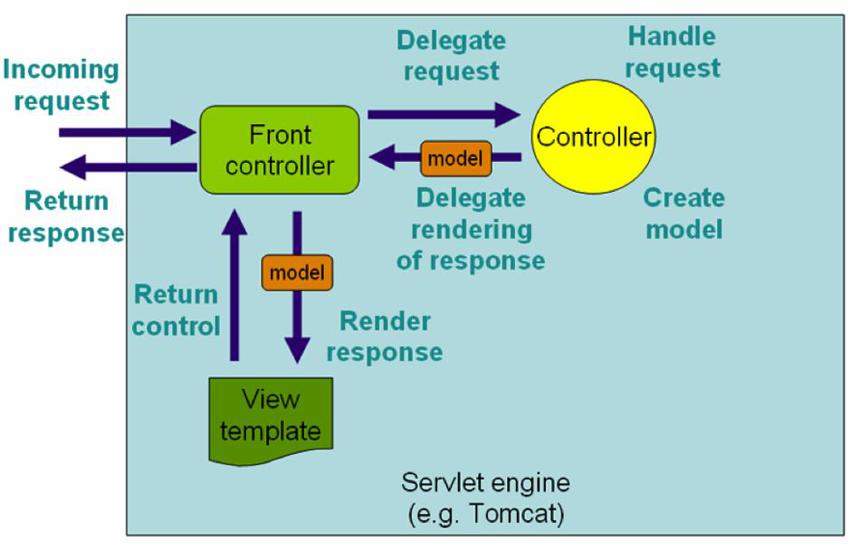

DispatchServlet 是 HTTP 请求处理程序/控制器的中央调度程序。Spring Web 模型-视图-控制（MVC）框架是围绕 DispatcherServlet 设计的。

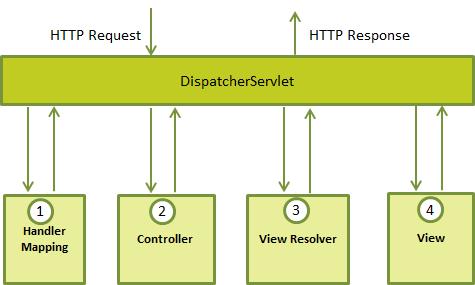

下面是对应于 DispatcherServlet 传入 HTTP 请求的事件序列：

收到一个 HTTP 请求后，DispatcherServlet 根据 HandlerMapping 来选择并且调用适当的控制器
控制器接受请求（取决于使用@Controller和@RequestMapping注释请求的URL），并基于使用的 GET 或 POST 方法来调用适当的 service 方法。Service 方法将设置基于定义的业务逻辑的模型数据，并返回视图名称到 DispatcherServlet 中。
DispatcherServlet 会从视图解析器 ViewResolver 获取帮助，为请求检取定义视图。
一旦确定视图，DispatcherServlet 将把模型数据传递给视图，最后呈现在浏览器中。

上面所提到的所有组件，即 HandlerMapping、Controller 和 ViewResolver 是 WebApplicationContext 的一部分，而 WebApplicationContext 是带有一些对 web 应用程序必要的额外特性的 ApplicationContext 的扩展。

DispatcherServlet 初始化流程

DispatcherServlet在MVC子容器初始化时会初始化这9大组件：

MultipartResolver：用来处理上传请求的。其处理方式就是将 request 包装成 MultipartHttpServletRequest。然后就可以用 MultipartHttpServletRequest 这个直接调用 getFile 获取的文件了。
LocalResolver：作用是从 request 中解析出 local，关于local大多数情况下都是用来做国际化处理的。
ThemeResolver：解析主题的，例如配一套properties文件供系统在不同的时候读取切换。
HandlerMapping：其作用就是根据 request 找到相应的处理器 Handler 和 Intecepter 拦截器。
HandlerAdapter：其接口的 handle 方法就是使用 handler 来处理逻辑的。
HandlerExceptionResolver：Spring MVC 中的异常处理组件，根据异常设置 ModelAndView，然后再将处理结果交给 render方法进行渲染。在渲染之前工作的，因此渲染过程中发生异常，HandlerExceptionResolver 是不会处理的。
RequestToViewNameTranslator：将request请求转换为视图名称。
ViewResolver：作用是将 String 类型的逻辑视图根据 local 解析为 View 视图的。
FlashMapManager：在redirect是进行参数传递需要用到。

1 /**
2 * This implementation calls {@link #initStrategies}.
3 */
4 @Override
5 protected void onRefresh(ApplicationContext context) {
6 initStrategies(context);
7 }

1 /**
2 * Initialize the strategy objects that this servlet uses.
3 * <p>May be overridden in subclasses in order to initialize further strategy objects.
4 */
5 protected void initStrategies(ApplicationContext context) {
6 initMultipartResolver(context);
7 initLocaleResolver(context);
8 initThemeResolver(context);
9 initHandlerMappings(context);
10 initHandlerAdapters(context);
11 initHandlerExceptionResolvers(context);
12 initRequestToViewNameTranslator(context);
13 initViewResolvers(context);
14 initFlashMapManager(context);
15 }

DispatcherServlet 执行流程

Http请求通过 HttpServlet 读取请求的内容，生成一个 HttpServletRequest 和一个 HttpServletResponse。下面这段方法将客户端请求分派到受保护的 service 方法。

1 @Override
2 public void service(ServletRequest req, ServletResponse res)
3 throws ServletException, IOException {
4
5 HttpServletRequest request;
6 HttpServletResponse response;
7
8 try {
9 request = (HttpServletRequest) req;
10 response = (HttpServletResponse) res;
11 } catch (ClassCastException e) {
12 throw new ServletException(lStrings.getString("http.non_http"));
13 }
14 service(request, response);
15 }

接着来到 FrameworkServlet 的 service 方法，若是 patch 类型的方法，则单独拿出来进行处理。

1 /**
2 * Override the parent class implementation in order to intercept PATCH requests.
3 */
4 @Override
5 protected void service(HttpServletRequest request, HttpServletResponse response)
6 throws ServletException, IOException {
7
8 HttpMethod httpMethod = HttpMethod.resolve(request.getMethod());
9 if (httpMethod == HttpMethod.PATCH || httpMethod == null) {
10 processRequest(request, response);
11 }
12 else {
13 super.service(request, response);
14 }
15 }

最后回到 HttpServlet 的 service 方法中，这里使用到的设计模式是模板方法。

1 protected void service(HttpServletRequest req, HttpServletResponse resp)
2 throws ServletException, IOException {
3
4 String method = req.getMethod();
5
6 if (method.equals(METHOD_GET)) {
7 long lastModified = getLastModified(req);
8 if (lastModified == -1) {
9 // servlet doesn't support if-modified-since, no reason
10 // to go through further expensive logic
11 doGet(req, resp);
12 } else {
13 long ifModifiedSince;
14 try {
15 ifModifiedSince = req.getDateHeader(HEADER_IFMODSINCE);
16 } catch (IllegalArgumentException iae) {
17 // Invalid date header - proceed as if none was set
18 ifModifiedSince = -1;
19 }
20 if (ifModifiedSince < (lastModified / 1000 * 1000)) {
21 // If the servlet mod time is later, call doGet()
22 // Round down to the nearest second for a proper compare
23 // A ifModifiedSince of -1 will always be less
24 maybeSetLastModified(resp, lastModified);
25 doGet(req, resp);
26 } else {
27 resp.setStatus(HttpServletResponse.SC_NOT_MODIFIED);
28 }
29 }
30
31 } else if (method.equals(METHOD_HEAD)) {
32 long lastModified = getLastModified(req);
33 maybeSetLastModified(resp, lastModified);
34 doHead(req, resp);
35
36 } else if (method.equals(METHOD_POST)) {
37 doPost(req, resp);
38
39 } else if (method.equals(METHOD_PUT)) {
40 doPut(req, resp);
41
42 } else if (method.equals(METHOD_DELETE)) {
43 doDelete(req, resp);
44
45 } else if (method.equals(METHOD_OPTIONS)) {
46 doOptions(req,resp);
47
48 } else if (method.equals(METHOD_TRACE)) {
49 doTrace(req,resp);
50
51 } else {
52 //
53 // Note that this means NO servlet supports whatever
54 // method was requested, anywhere on this server.
55 //
56
57 String errMsg = lStrings.getString("http.method_not_implemented");
58 Object[] errArgs = new Object[1];
59 errArgs[0] = method;
60 errMsg = MessageFormat.format(errMsg, errArgs);
61
62 resp.sendError(HttpServletResponse.SC_NOT_IMPLEMENTED, errMsg);
63 }
64 }

然后在跳到 FrameworkServlet 的 doGet 方法中，doGet方法中用到 processRequest 方法，再看看上面对 patch 进行单独处理，可见是把将不同类型的请求合并到了processRequest 这个方法中来处理。

1 @Override
2 protected final void doGet(HttpServletRequest request, HttpServletResponse response)
3 throws ServletException, IOException {
4
5 processRequest(request, response);
6 }

processRequest 方法中做了三件事：

调用了 doService 模板方法具体处理请求。
将当前请求的 LocaleContext 和 ServletRequestAttributes 在处理请求前设置到了 LocaleContextHolder 和 RequestContextHolder，并在请求处理完成后恢复
请求处理完后发布了 ServletRequestHandledEvent 消息。

1 protected final void processRequest(HttpServletRequest request, HttpServletResponse response)
2 throws ServletException, IOException {
3
4 long startTime = System.currentTimeMillis();
5 Throwable failureCause = null;
6
7 LocaleContext previousLocaleContext = LocaleContextHolder.getLocaleContext();
8 LocaleContext localeContext = buildLocaleContext(request);
9
10 RequestAttributes previousAttributes = RequestContextHolder.getRequestAttributes();
11 ServletRequestAttributes requestAttributes = buildRequestAttributes(request, response, previousAttributes);
12
13 WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
14 asyncManager.registerCallableInterceptor(FrameworkServlet.class.getName(), new RequestBindingInterceptor());
15
16 initContextHolders(request, localeContext, requestAttributes);
17
18 try {
19 doService(request, response);
20 }
21 catch (ServletException | IOException ex) {
22 failureCause = ex;
23 throw ex;
24 }
25 catch (Throwable ex) {
26 failureCause = ex;
27 throw new NestedServletException("Request processing failed", ex);
28 }
29
30 finally {
31 resetContextHolders(request, previousLocaleContext, previousAttributes);
32 if (requestAttributes != null) {
33 requestAttributes.requestCompleted();
34 }
35 logResult(request, response, failureCause, asyncManager);
36 publishRequestHandledEvent(request, response, startTime, failureCause);
37 }
38 }

上面这段代码调用了 doService 的模板方法，接着走到了 DispatcherServlet 类中的 doService方法。

1 @Override
2 protected void doService(HttpServletRequest request, HttpServletResponse response) throws Exception {
3 logRequest(request);
4
5 // Keep a snapshot of the request attributes in case of an include,
6 // to be able to restore the original attributes after the include.
7 Map<String, Object> attributesSnapshot = null;
8 if (WebUtils.isIncludeRequest(request)) {
9 attributesSnapshot = new HashMap<>();
10 Enumeration<?> attrNames = request.getAttributeNames();
11 while (attrNames.hasMoreElements()) {
12 String attrName = (String) attrNames.nextElement();
13 if (this.cleanupAfterInclude || attrName.startsWith(DEFAULT_STRATEGIES_PREFIX)) {
14 attributesSnapshot.put(attrName, request.getAttribute(attrName));
15 }
16 }
17 }
18
19 // Make framework objects available to handlers and view objects.
20 request.setAttribute(WEB_APPLICATION_CONTEXT_ATTRIBUTE, getWebApplicationContext());
21 request.setAttribute(LOCALE_RESOLVER_ATTRIBUTE, this.localeResolver);
22 request.setAttribute(THEME_RESOLVER_ATTRIBUTE, this.themeResolver);
23 request.setAttribute(THEME_SOURCE_ATTRIBUTE, getThemeSource());
24
25 if (this.flashMapManager != null) {
26 FlashMap inputFlashMap = this.flashMapManager.retrieveAndUpdate(request, response);
27 if (inputFlashMap != null) {
28 request.setAttribute(INPUT_FLASH_MAP_ATTRIBUTE, Collections.unmodifiableMap(inputFlashMap));
29 }
30 request.setAttribute(OUTPUT_FLASH_MAP_ATTRIBUTE, new FlashMap());
31 request.setAttribute(FLASH_MAP_MANAGER_ATTRIBUTE, this.flashMapManager);
32 }
33
34 try {
35 doDispatch(request, response);
36 }
37 finally {
38 if (!WebAsyncUtils.getAsyncManager(request).isConcurrentHandlingStarted()) {
39 // Restore the original attribute snapshot, in case of an include.
40 if (attributesSnapshot != null) {
41 restoreAttributesAfterInclude(request, attributesSnapshot);
42 }
43 }
44 }
45 }

然后进行请求的分发 DispatcherServlet#doDispatch

1 protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
2 HttpServletRequest processedRequest = request;
3 HandlerExecutionChain mappedHandler = null;
4 boolean multipartRequestParsed = false;
5
6 WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
7
8 try {
9 ModelAndView mv = null;
10 Exception dispatchException = null;
11
12 try {
13 processedRequest = checkMultipart(request);
14 multipartRequestParsed = (processedRequest != request);
15
16 // 确定当前请求的handler
17 mappedHandler = getHandler(processedRequest);
18 if (mappedHandler == null) {
19 noHandlerFound(processedRequest, response);// 没有找到则执行此方法
20 return;
21 }
22
23 // 确定当前请求的处理程序适配器
24 HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());
25
26 // Process last-modified header, if supported by the handler.
27 String method = request.getMethod();
28 boolean isGet = "GET".equals(method);
29 if (isGet || "HEAD".equals(method)) {
30 long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
31 if (new ServletWebRequest(request, response).checkNotModified(lastModified) && isGet) {
32 return;
33 }
34 }
35
36 if (!mappedHandler.applyPreHandle(processedRequest, response)) {
37 return;
38 }
39
40 // 调用对应handler方法
41 mv = ha.handle(processedRequest, response, mappedHandler.getHandler());
42
43 if (asyncManager.isConcurrentHandlingStarted()) {
44 return;
45 }
46
47 applyDefaultViewName(processedRequest, mv);
48 mappedHandler.applyPostHandle(processedRequest, response, mv);
49 }
50 catch (Exception ex) {
51 dispatchException = ex;
52 }
53 catch (Throwable err) {
54 // As of 4.3, we're processing Errors thrown from handler methods as well,
55 // making them available for @ExceptionHandler methods and other scenarios.
56 dispatchException = new NestedServletException("Handler dispatch failed", err);
57 }
58 processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
59 }
60 catch (Exception ex) {
61 triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
62 }
63 catch (Throwable err) {
64 triggerAfterCompletion(processedRequest, response, mappedHandler,
65 new NestedServletException("Handler processing failed", err));
66 }
67 finally {
68 if (asyncManager.isConcurrentHandlingStarted()) {
69 // Instead of postHandle and afterCompletion
70 if (mappedHandler != null) {
71 mappedHandler.applyAfterConcurrentHandlingStarted(processedRequest, response);
72 }
73 }
74 else {
75 // Clean up any resources used by a multipart request.
76 if (multipartRequestParsed) {
77 cleanupMultipart(processedRequest);
78 }
79 }
80 }
81 }

看看 getHandler 方法，遍历所有配置的 HandlerMapping 类，可以看出是支持用户配置多个 HandlerMapping 类的，

1 @Nullable
2 protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
3 if (this.handlerMappings != null) {
4 for (HandlerMapping mapping : this.handlerMappings) {
5 HandlerExecutionChain handler = mapping.getHandler(request);
6 if (handler != null) {
7 return handler;
8 }
9 }
10 }
11 return null;
12 }

如果没有找到对应的 HandlerExecutionChain 对象，则会执行 noHandlerFound 方法返回异常。

1 protected void noHandlerFound(HttpServletRequest request, HttpServletResponse response) throws Exception {
2 if (pageNotFoundLogger.isWarnEnabled()) {
3 pageNotFoundLogger.warn("No mapping for " + request.getMethod() + " " + getRequestUri(request));
4 }
5 if (this.throwExceptionIfNoHandlerFound) {
6 throw new NoHandlerFoundException(request.getMethod(), getRequestUri(request),
7 new ServletServerHttpRequest(request).getHeaders());
8 }
9 else {
10 response.sendError(HttpServletResponse.SC_NOT_FOUND);// 404错误
11 }
12 }

返回到 DispatcherServlet#doDispatch，找到了对应的 handler 后，就去寻找对应的 HandlerAdapter。与 HandlerMapping 类似，查找能够处理具体 Handler 的 HandlerAdapter 时同样会遍历所有配置了的 HandlerAdapter，没有找到对应的 adapter 则会抛出异常。

1 protected HandlerAdapter getHandlerAdapter(Object handler) throws ServletException {
2 if (this.handlerAdapters != null) {
3 for (HandlerAdapter adapter : this.handlerAdapters) {
4 if (adapter.supports(handler)) {
5 return adapter;
6 }
7 }
8 }
9 throw new ServletException("No adapter for handler [" + handler +
10 "]: The DispatcherServlet configuration needs to include a HandlerAdapter that supports this handler");
11 }

前没有什么问题发生，则按照顺序依次调用 HandlerInterceptor的 preHandle 方法，但当任一 HandlerInterceptor 的 preHandle方法返回了 false 就不再继续执行其他HandlerInterceptor 的 preHandle方法，而是直接跳转执行 triggerAfterCompletion 方法。

1 boolean applyPreHandle(HttpServletRequest request, HttpServletResponse response) throws Exception {
2 HandlerInterceptor[] interceptors = getInterceptors();
3 if (!ObjectUtils.isEmpty(interceptors)) {
4 for (int i = 0; i < interceptors.length; i++) {
5 HandlerInterceptor interceptor = interceptors[i];
6 if (!interceptor.preHandle(request, response, this.handler)) {
7 triggerAfterCompletion(request, response, null);
8 return false;
9 }
10 this.interceptorIndex = i;
11 }
12 }
13 return true;
14 }

然后执行 mapperHandler 的 applyPostHandle 方法，应用注册拦截器的 postHandle 方法。

void applyPostHandle(HttpServletRequest request, HttpServletResponse response, @Nullable ModelAndView mv)
throws Exception { HandlerInterceptor[] interceptors = getInterceptors();
if (!ObjectUtils.isEmpty(interceptors)) {
for (int i = interceptors.length - 1; i >= 0; i--) {
HandlerInterceptor interceptor = interceptors[i];
interceptor.postHandle(request, response, this.handler, mv);
}
}
}

最后执行 processDispatchResult 方法

1 /**
2 * Handle the result of handler selection and handler invocation, which is
3 * either a ModelAndView or an Exception to be resolved to a ModelAndView.
4 */
5 private void processDispatchResult(HttpServletRequest request, HttpServletResponse response,
6 HandlerExecutionChain mappedHandler, ModelAndView mv, Exception exception) throws Exception {
7
8 boolean errorView = false;
9 //判断 HandlerMapping、HandlerAdapter 处理时的异常是否有异常，有异常则进行异常处理
10 if (exception != null) {
11 //上述两个组件处理时的异常不为空
12 //如果为 ModelAndViewDefiningException 异常，则获取一个异常视图
13 if (exception instanceof ModelAndViewDefiningException) {
14 logger.debug("ModelAndViewDefiningException encountered", exception);
15 mv = ((ModelAndViewDefiningException) exception).getModelAndView();
16 }
17 //如果不为 ModelAndViewDefiningException 异常，进行异常视图的获取
18 else {
19 Object handler = (mappedHandler != null ? mappedHandler.getHandler() : null);
20 mv = processHandlerException(request, response, handler, exception);
21 errorView = (mv != null);
22 }
23 }
24
25 // Did the handler return a view to render?
26 //判断 mv 是否为空，不管是正常的 ModelAndView 还是异常的 ModelAndView，只要存在 mv 就进行视图渲染
27 if (mv != null && !mv.wasCleared()) {
28 render(mv, request, response); // 交给rander渲染
29 if (errorView) {
30 WebUtils.clearErrorRequestAttributes(request);
31 }
32 }
33 //否则记录无视图
34 else {
35 if (logger.isDebugEnabled()) {
36 logger.debug("Null ModelAndView returned to DispatcherServlet with name '" + getServletName() +
37 "': assuming HandlerAdapter completed request handling");
38 }
39 }
40
41 if (WebAsyncUtils.getAsyncManager(request).isConcurrentHandlingStarted()) {
42 // Concurrent handling started during a forward
43 return;
44 }
45 //执行相关HandlerInterceptor的afterCompletion 方法
46 if (mappedHandler != null) {
47 mappedHandler.triggerAfterCompletion(request, response, null);
48 }
49 }
