本篇主要讨论的是不同存储结构（主要是LSM-tree和B-tree），它们应对的不同场景，所采用的底层存储结构，以及对应用以提升效率的索引。

所谓数据库，最基础的功能，就是保存数据，并且在需要的时候可以方便地检索到需要的数据。在这个基础上，演化出了不同的数据库系统，以及多种索引机制帮助检索数据。这篇我们就来讨论几种常见的数据存储和索引机制，主要是B-tree，LSM-Tree，以及它们对应的优缺点。

顺序存储与哈希索引

试想一下，如果按照 保存数据，并且在需要的时候可以方便地检索到需要的数据 这一标准，设计一个简单的数据库，那么最简单的做法应该怎么做呢？

最简单的做法，就是通过顺序保存数据到一个日志文件中。然后通过索引，这里以哈希索引为例（比如java的hashMap），记录每条数据的key以及对应的位移，将其保存到内存中，避免随机检索巨大的开销。值得注意的是， 引入索引，虽然会显著提高查询效率，但会略微降低写入速度。因为每次写入的时候都需要额外写入到哈希索引中 ，这一点对大部分索引都是适用的。

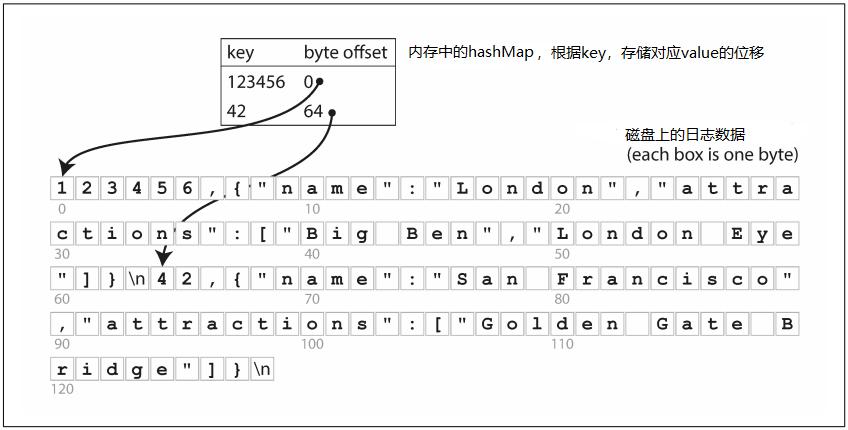

上图为哈希索引示例，下面是顺序存储在磁盘上是日志数据，上面的内存中的哈希索引。哈希索引是很多复杂索引的基础，比如在mysql中就有提供哈希索引的选项，当然哈希索引并不常用，因为它最基础，同时也意味着它最容易被优化。

上述形式的顺序存储+哈希索引中，增加数据和查找数据相对容易理解，而修改数据则可以通过将新数据追加到文件尾部，重新生成索引实现，删除操作则可以给与哈希索引一个标识符实现（如对应key置为-1）。

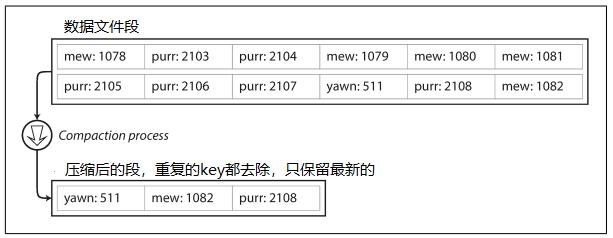

但这样有一个问题，可能会出现磁盘耗尽的情况。针对这一个问题，我们可以将日志文件拆分成多个一定大小的文件段（这里的文件段可以理解为接受统一管理的数据文件）。当一个文件段达到一定大小，比如4kb的时候，就关闭它，新建一个文件段。而旧的文件段可以进行压缩，前面提到过，删除和修改都是通过追加日志相同的key-value实现的，那么早先的数据其实就已经没用的，所以压缩的时候只保留最新的key数据。压缩到过程如下面这张图所示：

图中上面的部分就是顺序存储的数据，可以发现其中有很多的key都是相同的，这是因为顺序存储情况下，修改数据就是不断新写入相同的key。这种情况我们要的只有相同key的最新的value。所以压缩过程也是一个清理磁盘的过程。

压缩合并过程可以由后台进行默默进行，所以不必担心这个过程影响查询性能。上图中只有一个数据文件段，但实际上可以有多个文件段，多个文件段也可以合并（类似于Hbase中多个文件的merge操作）。

当然这样的优化可以极大程度节省空间，但必不可少得会给检索带来时间上的损耗。在多个文件段的情况，每个文件段都有自己的哈希索引，故而要查找数据会首先根据key查找内存中最新文件段的哈希索引，如果找不到，那么找次新文件段的哈希索引，接着找次新的哈希索引，直到遍历所有文件段的哈希索引。

综上，顺序存储+哈希索引优点明显，简单，高效。缺点是哈希索引需全部存到内存（如果将哈希索引放到磁盘那相当于放弃了检索的高效），并且难以实现区域查询。

为了解决它的这些问题，我们可以将哈希索引做一些小小的改变。具体来说，就是让文件段的数据，按key进行排序存储。这样会带来哪些改变呢？

SSTable和LSM tree

将数据文件段中的数据按key进行排序，并且保证相同的key只出现一次（在压缩的时候保证），这种格式就称之为排序字符串表，简称SStable（Sorted String Table）。

将数据按Key进行排序后有以下几个好处：

合并更加简单高效 ，即使数据文件段大于内存，也可以使用类似 归并排序 算法进行数据段的压缩，即将一个大文件拆成多个小数据进行压缩。如果多个文件段中有相同的key，那么以最新的文件段的key为准。

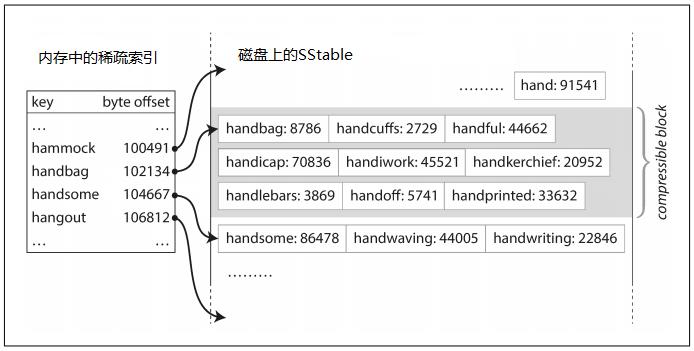

缓解哈希索引需要整个hashMap存储到内存的窘境 。因为key是排序的，所以可以在内存中维持一个稀疏索引，存储每个key的范围，具体见下图。并且这个稀疏索引所需的内存空间是很小的。

通过稍微改变一下文件段的结果，就获得如此多的好处。但还有一个问题，前面的哈希索引是基于顺序存储的日志文件的，要让SStable按key排序，那就不能顺序存储磁盘了呀（即无法存储的时候立即写入磁盘）！！的确是这样， 虽然也可以使用类似B-tree来实现磁盘上的排序存储，但转换下思路，其实将数据先保存在内存中其实更加方便 。

具体实现流程，是在内存中维护一个类似TreeMap的数据结构用于存储数据（TreeMap底层是基于红黑树对存储的key进行排序的。无论我们按照什么样的顺序存储数据，TreeMap总是会将数据按照key进行排序）。这个TreeMap称为内存表，当内存表超过一定阈值的时候，就将其写入到磁盘中，成为SStable，因为已经排好序，所以写入的效率其实比想象的要高。后期再对磁盘中的SStable进行压缩与合并操作。

当需要根据key检索的时候，会先去内存表中检索，找不到再去最新的SStable，再去次新的SStable，直到遍历完全部。

上述这种索引结构被称为之LSM-Tree，全称是Log-Structured Merge-Tree，即日志合并树。而这种基于合并和压缩文件原理的存储引擎被称为LSM存储引擎，其中比较为人所知的是Hbase。

B-Tree

最后，我们再来讨论流传最久的数据库村粗结构。与LSM-Tree这几年才逐渐为人所知不同，B-tree存储结构担得起 经久不衰 这四个字。

B-tree本身是一种树形的数据结构，更具体点说是一颗平衡查找树，它也是通过存储顺序的key存储数据（这一点和SStable有相似之处）。不同于前面的LSM-tree的文件段，B-tree将数据库分解成固定大小的块或页，通常一个页大小是4kb。这种分配方法更加贴合底层的磁盘。

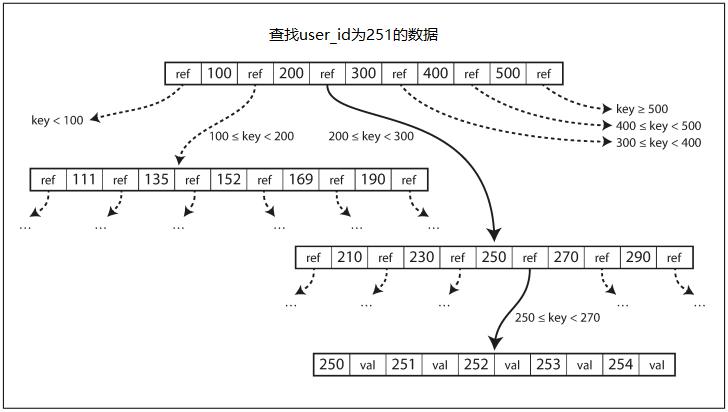

当需要进行查找的时候，总是从根开始，根据范围跳转到对应的key，而其对应的value可以是值本身，也可以是指向存储对应数据的磁盘地址。下图是一个具体的例子：

而在更新或插入的时候，有可能会出现没有足够空间来容纳新key的问题，这时候就会发生分裂。分裂操作是比较危险的，在分裂的时候如果数据库崩溃，可能会导致索引被破坏。为了防止这个问题，可以引入预写日志（write-ahead log，WAL）机制。mysql的binlog就是这样的东西。具体说就是在执行操作的时候，将此次操作写入一个只允许追加的文件中，这样一来当崩溃的时候就可以检查日志并进行恢复。

存储结构的比对

从使用的角度上来说，B-tree等索引存储结构多用于OLTP型的数据库，因为这类数据库主要以事务，或是行级别的读取和存储为主的（比如Mysql）。换句话说，这种类型的数据库更多的操作是小批量或单行级别的更新或读取，并且可能还有事务方面的需求，这种类型正是B-tree结构所擅长的。

而 LSM-tree则多用于大规模数据情况下的检索分析和快速写入的情况。在写入的性能上，因为上直接写入内存再定期刷入到磁盘中，所以写入操作对用户的感知而言上非常迅速的。而检索速度也因为key顺序存储，可以快速定位到key对应的位置，因而具有较好的检索性能。

但是LSM-tree比较显著的应用方向还是在大规模分析这方面，在大规模分析（OLAP）场景下，数据通常都是列式存储，并且需要全表扫描。其中磁盘数据可以使用二进制进行压缩，读取的时候可以有效减少磁盘IO的处理时间（与之相比，B-tree等存储结构就无法充分压缩，因为每次都只处理小部分数据）。同时在存储文件中还能再进一步切分，比如将列式数据按照水平切分成不同的Page，同时存储一些简单的索引，用来指定不同Page大概范围，Hadoop的存储数据格式Parquet就是类似的设计。
