用Qt实现一个计算器

IP云
IP云V管理员/6 阅读
12/01
提示：扫一扫查出行
【扫一扫了解最新限行尾号】
复制提示

一· 介绍
  • 目的： 做一个标准型的计算器。用于学习Qt基础学习。
  • 平台： Qt 5.12.0

二· 结构框架设计

2.1最终产品样式

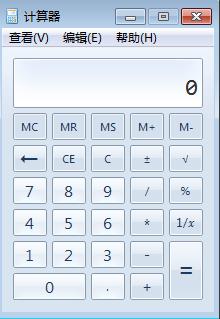

界面的设计大体按照win系统自带的计算器做模仿。左边是win7 的界面。本次项目是为了熟悉Qt的界面设计，取消掉一些复杂的计算，和一些比较花样的布局。最终实现右边图样的界面。

2.2 架构规则
  • 弱耦合，强内聚，业务逻辑与界面逻辑一定要分离
  • 模块之间使用接口进行关联
  • 模块之间的关系必然是 单项依赖 ，最大力度避免循环依赖关系

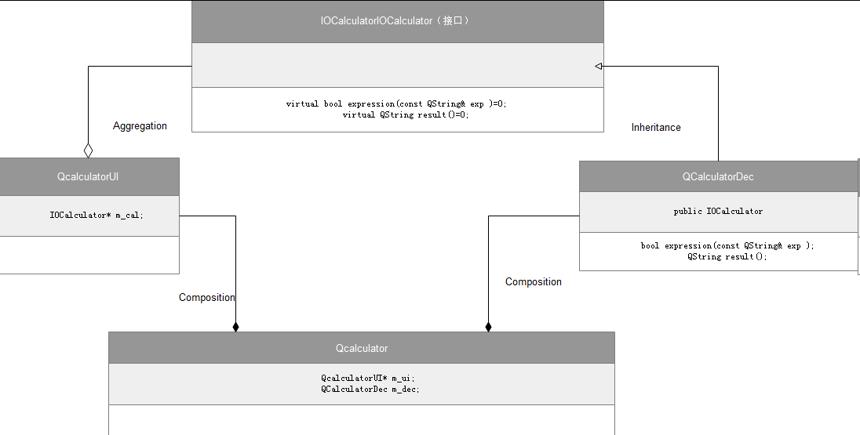

2.3 框架结构

​ 计算器一定包含界面类和 后台计算类。按照上述规则，设计如下：

  • 一个界面类 IOCalculator；

  • 一个后台计算的类 QCalculatorDec；

  • 一个接口类，用来连接 界面类和后台业务计算类 QcalculatorUI；

  • 一个 完整的计算机类 Qcalculator；（实现上述三个类的融合，对外就是一个计算器类）

三· 接口类的设计

接口类主要是实现界面类与业务逻辑的通信。最主要的有两个内容

  1. 从界面类中得到 用户输入的计算公式。
  2. 由计算公式得到计算结果。

接口类只提供接口，UI 类使用该接口。业务逻辑类 负责具体的实现。

类的结构为：

class IOCalculator

{

public:

    virtual bool expression(const QString& exp )=0;

    virtual QString result()=0;

    virtual ~IOCalculator() ;

};

四· 界面类的设计

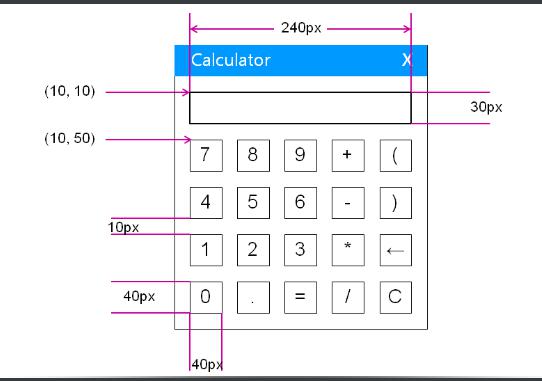

4.1 界面布局设计

直接离别别人设计好的

从图中可以看到 界面类用到的元素

  • 一个窗口界面 （QWidget）
  • 一个显示栏（QLineEdit）
  • 20个按键（QPushButton）

4.2 代码设计

4.21 类的设计

UI类除了要实现界面，还用到接口。类的结构如下：

class QcalculatorUI : public QWidget

{

    Q_OBJECT

private:

    QPushButton * m_buttons[20];

    QLineEdit* m_ledit;

    IOCalculator* m_cal;

    QcalculatorUI();

    bool construct();

 private  slots:

     void getEquationFoUser();

public:

    static QcalculatorUI* NewInstance();

    void show();

    void importInterface(IOCalculator* cal );

    ~QcalculatorUI();

};

​ 为了防止半成品的对象的生成，该类使用二阶构造方式

4.22 具体实现

QcalculatorUI::QcalculatorUI() :QWidget(nullptr, Qt :: WindowMinimizeButtonHint | Qt:: WindowCloseButtonHint )

{

        m_cal =nullptr;

}

void QcalculatorUI::getEquationFoUser()

{

    QPushButton* binsig= dynamic_cast<QPushButton *>( sender());

    if(binsig != nullptr)

    {

        QString gets=binsig->text();

        if( "C"==gets   )

        {

            m_ledit->setText("");

        }

        else if("<-"==gets )

        {

            QString ls = m_ledit->text();

            if(ls.length()>0)

            {

                ls.remove(ls.length()-1,1);

            }

            m_ledit->setText(ls);

        }

        else if("="==gets)

        {

            if(m_cal != nullptr)

            {

                m_cal->expression(m_ledit->text());

                m_ledit->setText(m_cal->result());

            }

        }

        else

        {

            m_ledit->setText( m_ledit->text()+gets );

        }

    }

}

bool QcalculatorUI:: construct()

{

    bool ret =true;

    const char* btnText[20] =

    {

        "7", "8", "9", "+", "(",

        "4", "5", "6", "-", ")",

        "1", "2", "3", "*", "<-",

        "0", ".", "=", "/", "C",

    };

    m_ledit = new QLineEdit( this);

    if(m_ledit  != nullptr)

    {

        m_ledit->move(10,10 );

        m_ledit-> resize(240,30);

        m_ledit->setReadOnly(true);

        m_ledit->setAlignment(Qt::AlignRight);

    }

    else

    {

        ret =false;

    }

    for(int i=0;i< 5;i++)

        for(int j =0;j<4;j++)

        {

            m_buttons[j*5 +i] = new QPushButton(this);

            if(m_buttons[j*5+i] != nullptr)

            {

                    m_buttons[j*5 +i]->setText (btnText[ j*5+i]);

                    m_buttons[j*5 +i]->move(10+i*50,50+j*50);

                    m_buttons[j*5+i]->resize(40,40);

                    connect(m_buttons[j*5+i] ,SIGNAL(clicked()),this ,SLOT(getEquationFoUser()));

            }

            else

            {

                ret = false;

                continue;

            }

        }

    return ret;

}

 QcalculatorUI* QcalculatorUI:: NewInstance()

{

     QcalculatorUI* ret = new QcalculatorUI() ;

    if(ret == nullptr  || ! ret->construct()  )

    {

        delete ret;

        ret =nullptr;

    }

    return ret;

}

void QcalculatorUI :: show()

{

    QWidget ::show();

   setFixedSize(this->width(),this->height());

}

 void QcalculatorUI ::importInterface(IOCalculator* cal )

 {

     m_cal=cal;

 }

4.23 主要代码解释

1 二结构造类

​ 为了防止半成品的对象生成，所以使用二阶构造模式。详细请参考。

2 接口函数的使用

​ m_cal->expression(m_ledit->text()); 和 m_ledit->setText(m_cal->result());使用 接口对象，实现界面类和后台运算对象的交互。

五· 后台计算类

后台类主要实现计算器的计算，实现接口。

5.1 计算器算法

​ 计算器的计算方式和我们人类的计算方式大不相同。计算机只会按照一条条指令来执行，人的那种整体性的去认知和分析在计算机世界里是很难完成。所以要按照计算机的思路设计算法。

5.11 元素分离

​ 该类从UI界面类得到的表达式，对于计算器（准确的说是 C++编译器）他只是一个字符串。想把该字符解释成（当做）一个表达式。则该表达式中的元素有 四则远算，数字，和正负号，还有括号符，每个元素根据前后的元素不同，就有不同的意义。例如 一个“+”元素，如果该元素前边是一个数字，后边是个数字，那该元素是加号，如果前边元素是个符号，后边是个数字元素，则是个正号。所以简单的把字符串拆成每个字符是毫无意义。需要根据字符的前后特性，识别出每个表达式的元素，才能有后边的计算的可能。所以先实现 元素分离。

​ 随便找个表达式：“1/2*（-2-1.123）+1”来分析。不看看出，如果以 符号为标志对每个字符分析，就能实现分离。

  • 数字元素识别：

    1. 由于数字元素是多个字符组成。则要用字符串来存储。
    2. 当前字符是数字字符或者小数点字符，则追加到到数字元素后边。

  • 符号元素的识别：

    1. “*”，“/”，“（”， “）” 这些元素很好识别。直接可以识别出来。

    2. 如果遇到 “+”和“-”，如果① 该元素前是个符号且后边为数字。②该元素位于当前表达式的首位。则该元素为 后边的数字元素的正负号，存到下一个数字字符串中即可。

    伪码为:

    // 用个对列分离出来的元素存起

exp= 表达式字符串

num 一个字符串的累加器

for(int i=0;i<exp.length();<i++)

{

    if(exp[i] == 数字 || exp[i] == 小数点 )

        num +=exp[i]; //追加

    else

    {

        //到这里，前边的数字元素已经结束

        保存num;

        if( exp[i] == “*”，“/”，“（”， “）”  )

        	保存该元素；

        else if( exp[i] == “+” “-” )

    	{

            if( ( i>0 && exp[i-1] == 字符 ) || (i==0))

            {

                    存入数字字符串；

            }

            else

            {

                error;

            }

   		}

     }

    else

    {

        error;

    }

}

5.22 中缀表达式转后缀表达式

​ 已经有了可以定性（知道该元素在表达式里代表什么意义）的元素，接下来就可以根据元素来做计算了。分析当前处境所遇到的问题是：计算机只能顺序的执行指令，面对改变顺序执行的 优先级的运算规则无法处理。则需要

  • 四则运算符需要得到该运算符的优先级

  • 用后缀表达式代替中缀表达式来解决 括号带来的运算顺序的改变问题。

    1. 当前元素为 左括号 ： 入栈

    2. 当前元素为 右括号 ：弹出栈的元素到出现 左括号并把左括号也弹出

    3. 当前元素为数字：输出

    4. 当前元素为运算符：

      ​ 1) 与栈顶元素比较优先级

      ​ 2) 大于栈顶元素，入栈

      ​ 3) 小于等于则把栈顶元素弹出，一直到大于栈顶元素，入栈

    伪码为：

    // 中缀转后缀，把转好的元素按规则存到一个队列里

//exp是个队列，存放已经做了分离的元素

while(exp != 空)

{

    QString s=exp.dequeue();

    if(s==数字 )

    {

        放入 out队列；

    }

    else if(s==运算符)

    {

        while(getPriority( s) <= getPriority( stack.top() ) )

            stack.pop() 放入到out队列;

    }

    else if(s== "(")

        入栈

     else if(s == ")")

     {

           while(  "(" !=  stack.top() && ( stack.length()>0 )  )

           {

               stack.pop() 放入到out队列;

           }

           if(stack.length()>0)

           {

               //"("已经不需要了。丢到

               stack.pop()；

           }

         else

         {

             // 说明栈里没有 "(",表达式有误

             error；

         }

      }

    else

    {

        error;

    }

}

5.23 后缀表达式的计算

​ 经过前边两步的处理，用后缀表达式计算 该表达已经万事俱备了。后缀表达式的计算规则为：

  • 当前元素为 数字：入栈
  • 当前元素为 运算符：
    1. 从栈中弹出 右操作数
    2. 从栈中弹出 左操作数
    3. 根据运算符，进行计算
    4. 把计算结果压栈

5.2 后台计算类设计

​ 前边的5.1 章节做了计算器的算法处理，这只是该类的内部功能的实现。根据项目的整体结构设计。该类要是对接口的函数做具体的实现。则代码如下：（私有函数是在具体代码实现是才能确定，主要脉络是对外的函数）

class QCalculatorDec :public IOCalculator

{

private:

    QString m_exp;

    QString m_result;

    bool isNumberOrDec(QChar c );

    bool isSymbol(QChar c);

    bool isOperator(QString c);

    bool isSign(QChar c);

    bool isNumber(QString s);

    int getPriority( QString& s);

    QString getResult(const QString& var1,const QString& ver2,const QString& oper );

    QQueue<QString> split(const QString& exp);

    bool transverter(QQueue<QString>& exp , QQueue<QString>& output );

    QString suffixCalculate(QQueue<QString>& exp);

public:

    QCalculatorDec();

    bool expression(const QString& exp );

    QString result();

    ~QCalculatorDec();

};

5.3 具体实现
QCalculatorDec::QCalculatorDec()

{

}

bool QCalculatorDec:: isNumberOrDec(QChar c )

{

   return ((c>='0'&& c<='9') || c=='.');

}

bool QCalculatorDec:: isSymbol(QChar c)

{

    return(isOperator(c) ||c=='(' || c==')');

}

bool QCalculatorDec ::isOperator(QString c)

{

    return(c =="+" || c =="-" || c =="*" || c =="/");

}

bool QCalculatorDec ::isSign(QChar c)

{

    return(c =='+' || c =='-');

}

int QCalculatorDec:: getPriority( QString& s)

{

    int ret=0;

    if(s=="+" || s=="-")

    {

        ret =1;

    }

    else if(s=="*" || s=="/")

    {

         ret =2;

    }

    return ret;

}

bool QCalculatorDec:: isNumber(QString s)

{

    bool ret =false;

    s.toDouble( &ret);

    return ret;

}

/* 元素 分离 */

QQueue<QString> QCalculatorDec::split(const QString& exp)

{

    QQueue<QString> ret;

    QString num;

    QString pre;

    for(int i=0; i<exp.length();i++)

    {

        if( isNumberOrDec(exp[i]))

        {

            num.append(exp[i]);

        }

        else if(isSymbol(exp[i]))

        {

            if(!num.isEmpty())

            {

                ret.enqueue(num);

                num.clear();

            }

            if(isSign(exp[i]) &&( pre=="" || pre=="(" || isOperator( pre) )  )

            {

                num.append(exp[i]);

            }

            else //肯定是运算符

            {

                ret.enqueue(exp[i]);

            }

        }

        pre = exp[i];

    }

    if(!num.isEmpty())

    {

        ret.enqueue(num);

        num.clear();

    }

    return ret;

}

/*中缀变后缀*/

bool  QCalculatorDec::transverter(QQueue<QString>& exp , QQueue<QString>& output )

{

    bool ret= true;

    QStack<QString> stack;

    stack.clear();

  //   while(!exp.isEmpty())

     for(int i=0;i<exp.length();i++)

    {

        if( isNumber(exp[i]))

        {

             output.enqueue(exp[i]);

        }

        else if(isOperator(exp[i]) )

        {

             while(!stack.isEmpty() && ( getPriority(exp[i])<= getPriority(stack.top() ) )   )

             {

                 output.enqueue(stack.pop());

             }

                 stack.push(exp[i]);

        }

       else  if(exp[i]== "(")

        {

            stack.push(exp[i]);

        }

        else if(exp[i]== ")")

        {

            while(!stack.isEmpty() && ( "(" != stack.top() )   )

            {

                output.enqueue(stack.pop());

            }

            if(!stack.isEmpty() &&( "(" == stack.top()) )

            {

                stack.pop();

            }

            else // if ( stack.isEmpty() || ("(" != stack.top() ))

            {

                ret=false;

            }

        }

        else

        {

            ret=false;

        }

    }

    while(!stack.isEmpty())

    {

        if("(" != stack.top())

        {

            output.enqueue(stack.pop());

        }

        else

        {

            ret=false;

            break;

        }

    }

    if(! ret)

    {

        output.clear();

    }

    return ret;

}

/*单纯的计算*/

QString QCalculatorDec::getResult( const QString& var1,const QString& var2,const QString& oper )

{

  QString ret;

  if(isNumber(var1) && isNumber(var2) )

  {

      double lp = var1.toDouble();

      double rp = var2.toDouble();

        if("+" == oper)

        {

           ret.sprintf("%f", lp + rp);

        }

        else if("-" == oper)

        {

            ret.sprintf("%f", lp - rp);

        }

        else if("*" == oper)

        {

           ret.sprintf("%f", lp * rp);

        }

        else if("/" == oper)

        {

             if(rp<0.000000000001 && rp> -0.000000000001 )

                {

                     ret="error";

                }

              else

                 {

                     ret.sprintf("%f", lp / rp);

                 }

        }

        else

        {

             ret="error";

        }

    }

  else

  {

      ret="error";

  }

    return ret;

}

/*后缀表达式的计算*/

QString QCalculatorDec::suffixCalculate(QQueue<QString>& exp)

{

    QString ret;

    QStack<QString> stack;

    stack.clear();

    for(int i= 0; i<exp.length();i++)

    {

        if(isNumber(exp[i]))

        {

            stack.push(exp[i]);

        }

        else if(isOperator(exp[i] )  )

        {

            if(!stack.isEmpty())

            {

                QString leftVar,rightVar;

                rightVar=stack.pop();

                if(!stack.isEmpty())

                {

                    leftVar=stack.pop();

                    ret = getResult(leftVar,rightVar,exp[i]);

                    if("error"!= ret)

                    {

                        stack.push(ret);

                    }

                }

                else

                {

                    ret="error";

                }

            }

            else

            {

                ret="error";

            }

        }

        else

        {

            ret="error";

        }

    }

    if(1== stack.length())

    {

        ret =stack.pop();

    }

    else

    {

         ret ="error";

    }

    return  ret;

}

/*计算结果*/

bool QCalculatorDec:: expression(const QString& exp )

{

    bool ret=false;

    m_exp= exp;

    qDebug()<<"expression() is start " ;

    QQueue<QString> tranin=split(m_exp) ;

    QQueue<QString> tranOut;

   if( transverter( tranin, tranOut ) )

    {

      m_result = suffixCalculate(tranOut);

        ret = (m_result != "Error");

    }

    else

    {

        m_result= "error";

    }

    return ret;

}

QString QCalculatorDec :: result()

{

    return m_result;

}

5..4 主要代码解释

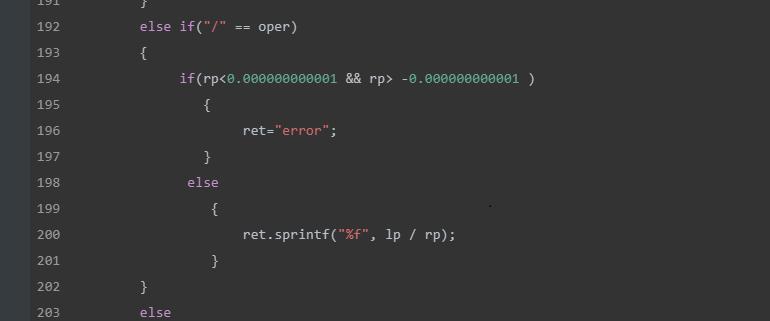

1 浮点数与0的比较

​ 在C/C++ 语言中，遇到 浮点数与0 的比较时，由于存储特性。不能直接做相等比较，要与 很小的数字区间比较。

六· 计算类的实现

​ 为了架构的整洁和使用的方便，把计算机的各个部分用一个类做个整体的封装。对外只有对象的生产和显示接口。

6.1 计算类的设计
class Qcalculator

{

private:

    QcalculatorUI* m_ui;

    QCalculatorDec m_dec;

    Qcalculator();

    bool construct();

public:

    static Qcalculator * NewInstance();

    void show();

};

6.2 具体实现
Qcalculator::Qcalculator()

{

}

bool Qcalculator::construct()

{

     m_ui=  QcalculatorUI::NewInstance();

     if(m_ui != nullptr)

     {

        m_ui->importInterface(&m_dec);

     }

     return (m_ui != nullptr);

}

Qcalculator * Qcalculator:: NewInstance()

{

    Qcalculator* ret = new Qcalculator;

    if(ret ==nullptr || ! ret->construct())

    {

        delete ret;

        ret = nullptr;

    }

    return ret;

}

void Qcalculator :: show()

{

    m_ui->show();

}

6.3 主要代码解释

1各个模块实现组合

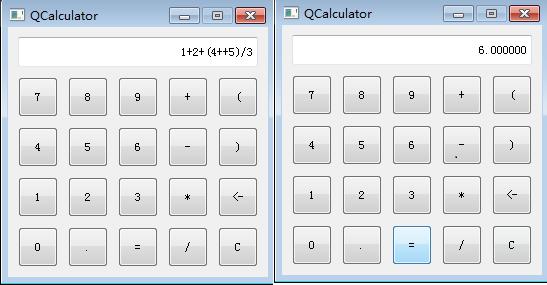

七· 效果展示
