架构介绍

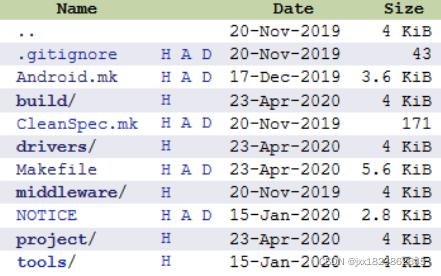

路径：vendor/mediatek/proprietary/tinysys/scp

1.[build]编译相关
2.[driver]scp 的driver，I2C，power，eint
3.[middleware]Audio VOW，contexhub 相关 lib 和driver
4.[project]不同项目的配置文件，例如编译，eint num 等

运行环境

概括

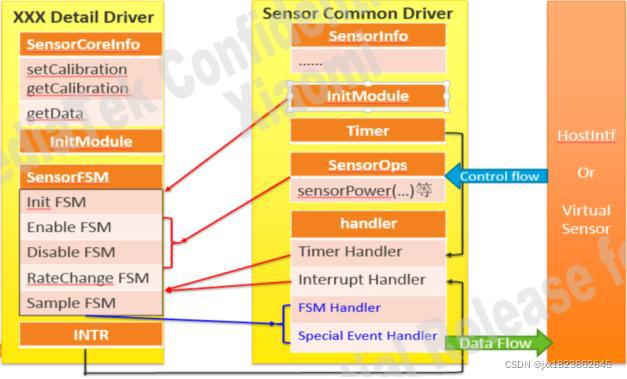

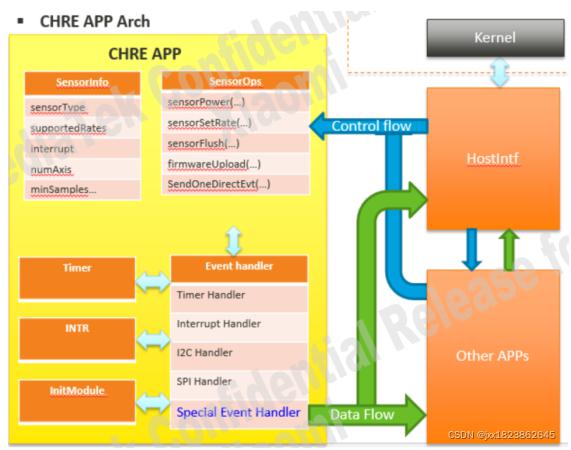

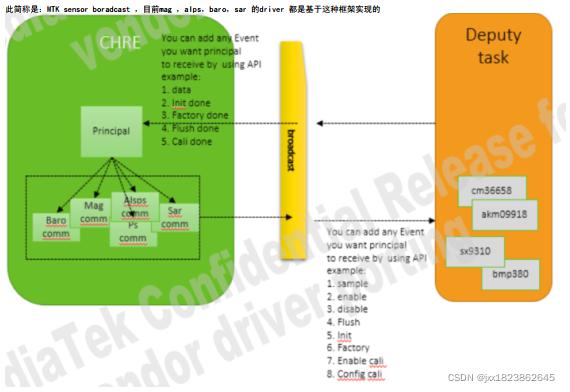

在scp，MTK 的sensorhub 是在Google 的CHRE 下开发的，所有的sensor driver 的实现可以称为一个 CHRE app CHRE APP 的框架如下图：

每一份在CHRE 下的sensor driver 的实现，必须要有如上几个模块：sensorinfo，sensorops，以及处理event的handler

common层

scp 支持的sensor，被分为了一下几类
1.accgyro
2.alps
3.barometer
4.Magneteometer
5.sar
不同的vendor driver 根据如上划分，将driver 的实现放置到对应的path下，每一个sensor 的control 和 Data flow 必须经过此common层，统一处理，示
意图如下：

通过这样的方式，规定好不同vendor driver 的具体实现接口，driver 在对应方法上，只在意处理逻辑和寄存器操作即可

实现流程

Control Flow

从AP 侧kernel 下发enable_cmd 的地方看起：

路径： kernel-4.14/drivers/misc/mediatek/sensor/2.0/mtk_nanohub/

int mtk_nanohub_enable_to_hub(uint8_t sensor_id, int enabledisable) { uint8_t sensor_type = id_to_type(sensor_id); struct ConfigCmd cmd; int ret = 0; ... sensor_state[sensor_type].enable = enabledisable; init_sensor_config_cmd(&cmd, sensor_type); //cmd if (atomic_read(&power_status) == SENSOR_POWER_UP) { ret = nanohub_external_write((const uint8_t *)&cmd, sizeof(struct ConfigCmd)); //cmd hostintf if (ret < 0) pr_err("fail enable: [%d,%d]\n", sensor_id, cmd.cmd); } ... return ret < 0 ? ret : 0; }

填充cmd：

static void init_sensor_config_cmd(struct ConfigCmd *cmd, int sensor_type) { uint8_t alt = sensor_state[sensor_type].alt; bool enable = 0; memset(cmd, 0x00, sizeof(*cmd)); cmd->evtType = EVT_NO_SENSOR_CONFIG_EVENT; //evtype cmd->sensorType = sensor_state[sensor_type].sensorType;//sensor type if (alt && sensor_state[alt].enable && sensor_state[sensor_type].enable) { cmd->cmd = CONFIG_CMD_ENABLE; //cmd if (sensor_state[alt].rate > sensor_state[sensor_type].rate) cmd->rate = sensor_state[alt].rate; // else cmd->rate = sensor_state[sensor_type].rate; if (sensor_state[alt].latency < sensor_state[sensor_type].latency) cmd->latency = sensor_state[alt].latency; else cmd->latency = sensor_state[sensor_type].latency; } }

以上是AP侧的最后一步，接下来cmd 会在hostintf 接收到，再解析：

路径： vendor/mediatek/proprietary/hardware/contexthub/firmware/src/hostIntf.c

hostintf 也是是CHRE APP：

INTERNAL_APP_INIT(APP_ID_MAKE(APP_ID_VENDOR_GOOGLE, 0), 0, hostIntfRequest, hostIntfRelease, hostIntfHandleEvent);

再其处理event 的函数：hostintfhandleevent 内

static void hostIntfHandleEvent(uint32_t evtType, const void* evtData) { struct ConfigCmd *cmd; uint32_t i, cnt; uint64_t rtcTime; struct ActiveSensor *sensor; uint32_t tempSensorHandle; const struct HostHubRawPacket *hostMsg; struct HostIntfDataBuffer *data; const struct NanohubHalCommand *halCmd; const uint8_t *halMsg; uint32_t reason; //uint32_t interrupt = HOSTINTF_MAX_INTERRUPTS; if (evtType == EVT_APP_START) { ... } else if (evtType == EVT_APP_TO_HOST) { ... } else if (evtType == EVT_APP_FROM_HOST) { ... }else if (evtType == EVT_LATENCY_TIMER) { ... }else if (evtType == EVT_NO_SENSOR_CONFIG_EVENT) { // config cmd = (struct ConfigCmd *)evtData; #ifdef CFG_CONTEXTHUB_FW_SUPPORT if (cmd->cmd == CONFIG_CMD_ENABLE) registerDownSampleInfo(cmd->sensType, cmd->rate); // mtk add for remapping sensorType to chreType cmd->sensType = mtkTypeToChreType(cmd->sensType); //MTK sensor type CHRE type #endif osLog(LOG_INFO, "hostintf: %lld, chreType:%u, rate:%" PRIu32 ", latency:%lld, cmd:%d!\n", rtcGetTime(), cmd->sensType, cmd->rate, cmd->latency, cmd->cmd) if (cmd->cmd == CONFIG_CMD_FLUSH) { sensorFlush(sensor->sensorHandle); } }

hostinf 会调用对应APP 的sensorops：
比如Accgyro.c

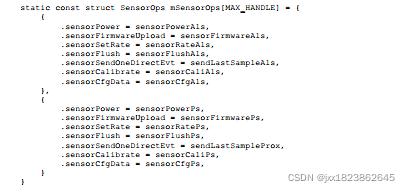

static const struct SensorOps mSensorOps[MAX_HANDLE] = { { DEC_OPS_ALL(sensorPowerAcc, sensorFirmwareAcc, sensorRateAcc, sensorFlushAcc, sensorCaliAcc, sensorCfgAcc, sensorSelfTestAcc) }, { DEC_OPS_ALL(sensorPowerGyro, sensorFirmwareGyro, sensorRateGyro, sensorFlushGyro, sensorCaliGyro, sensorCfgGyro, sensorSelfTestGyro) }, { DEC_OPS(anyMotionPower, anyMotionFirmwareUpload, anyMotionSetRate, anyMotionFlush) }, { DEC_OPS(noMotionPower, noMotionFirmwareUpload, noMotionSetRate, noMotionFlush) }, };

如上的宏都是再填充SensorOps的具体方法：

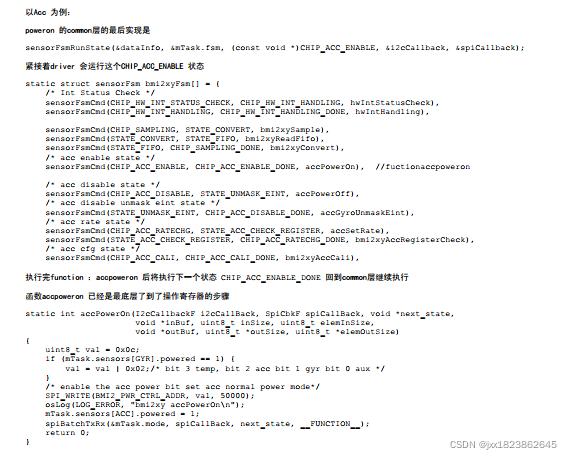

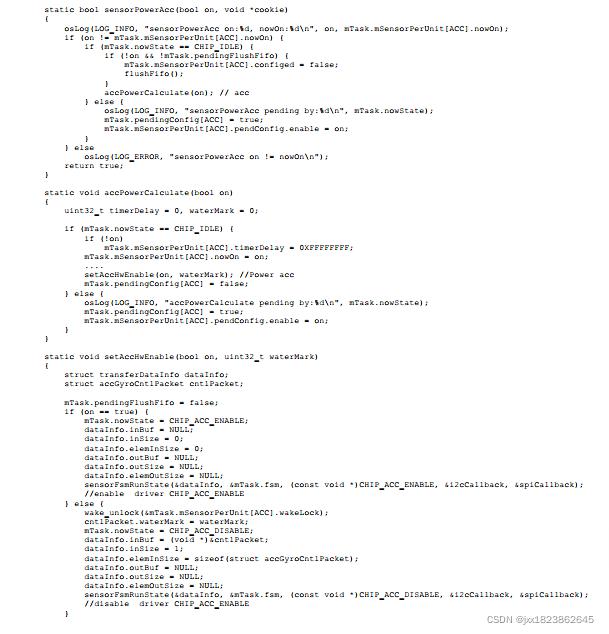

以Acc的power_on 为例子

至此 kernel 到common 层的control flow 就结束了，接下来就是vendor 根据平台实现自己的逻辑。
目前common 和driver 的实现，分为两种，第一种就是FSM 状态机，另一种是MTK arch 2 新的架构，广播机制

FSM:

MSE:

以alps 为例子梳理下enable 流程：
与acc 一样，hostintf 通过调用APP 提供的sensorops：

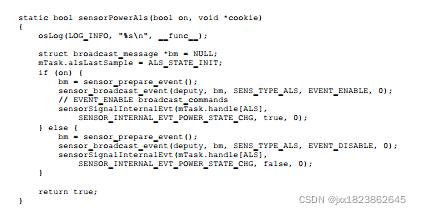

对alps common 层下发sensorpower

通过函数sensor_broadcast_event 发出event，挂载的als app会在处理event 的函数内处理对应的event type

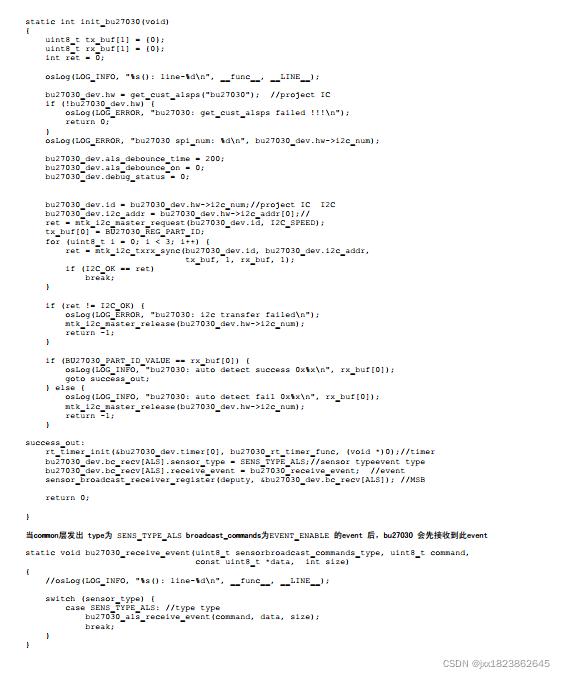

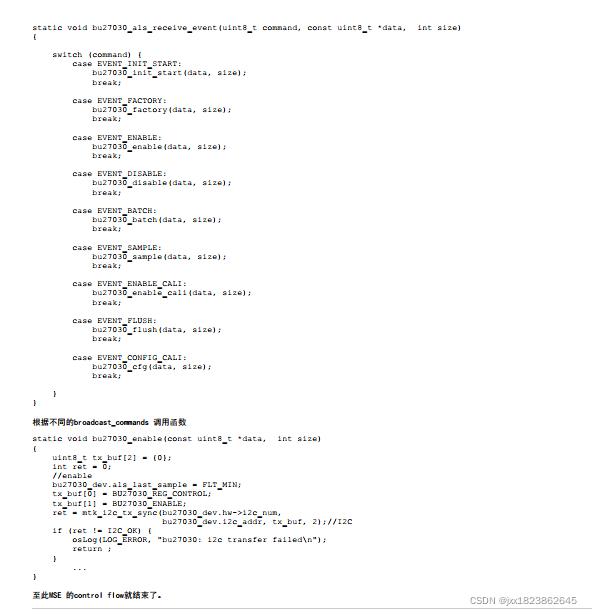

以bu27030 为例：
init 时候会注册自己接收event 的函数

Data Flow

FSM:

以Acc 为例子：

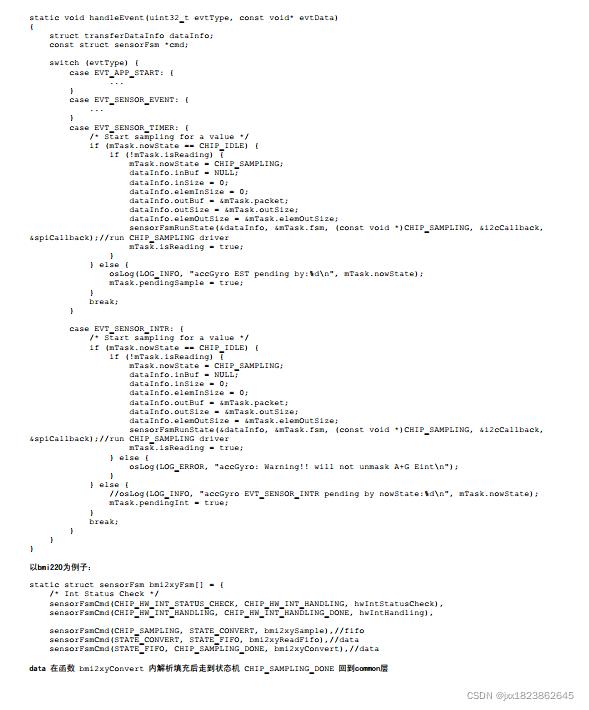

Data flow 无论是中断还是polling 都是从common 层下第一个FSM

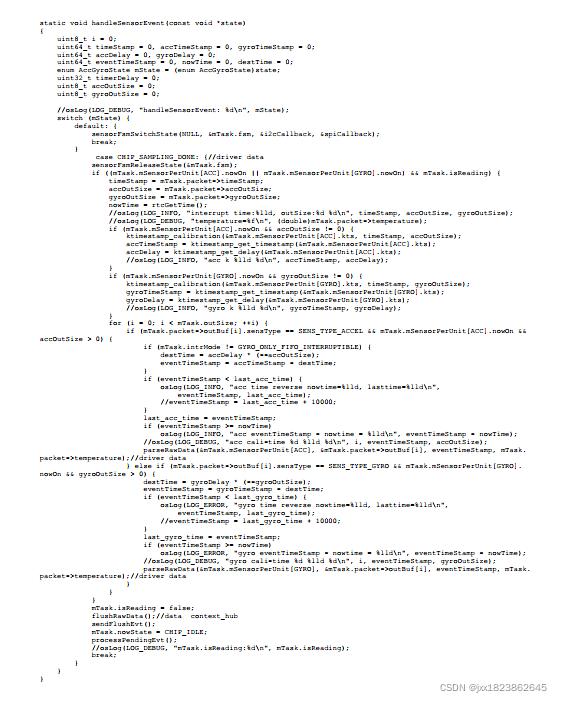

最后上报data 的函数是：

MSE：

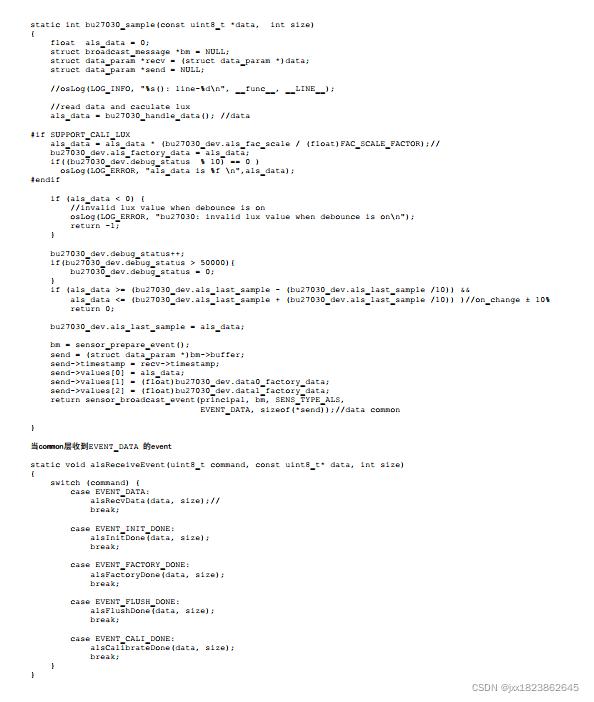

以Als为例子：

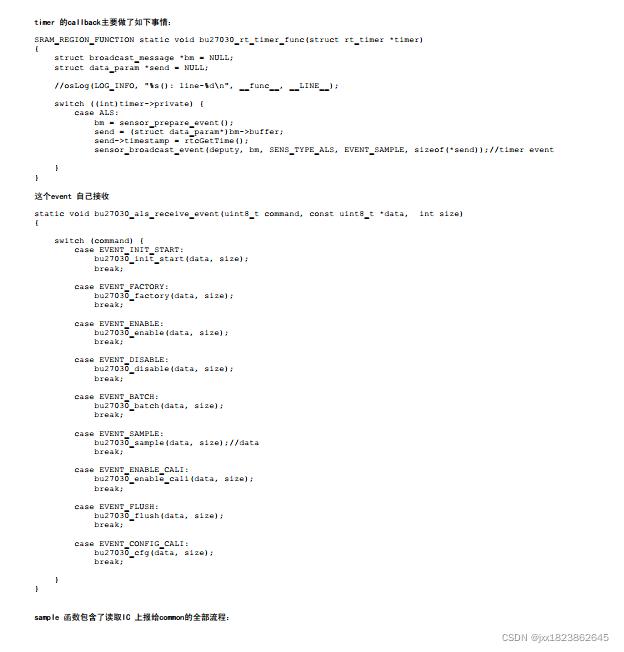

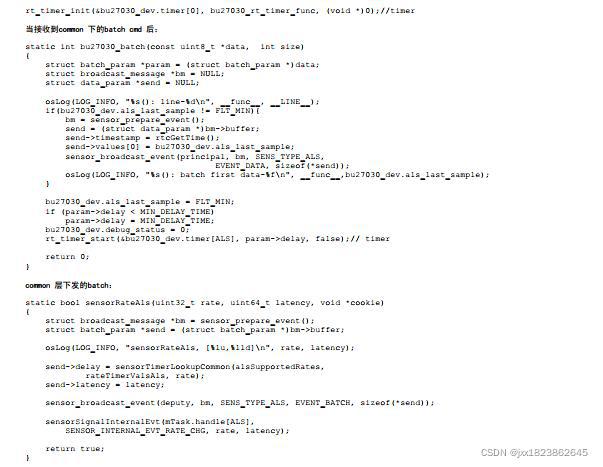

Data flow 依靠driver init后注册的timer ，当power 后根据下发的rate 启动timer：

这个是和power_on 后下发的，用来设置rate，在driver 通过timer 实现
回到driver：

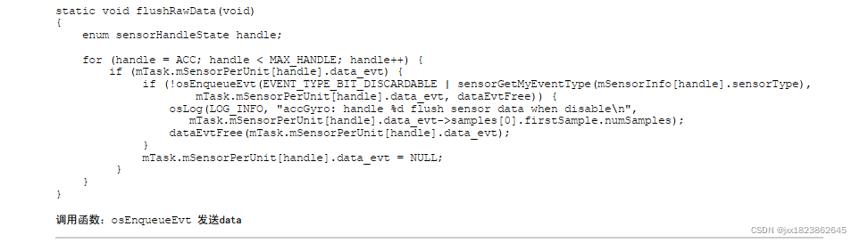

至此，acc 和 als 都调用函数： osEnqueueEvt 发送data 给上层：
以下上报流程不区分FSM/MSE ，完全一致，接着分析：

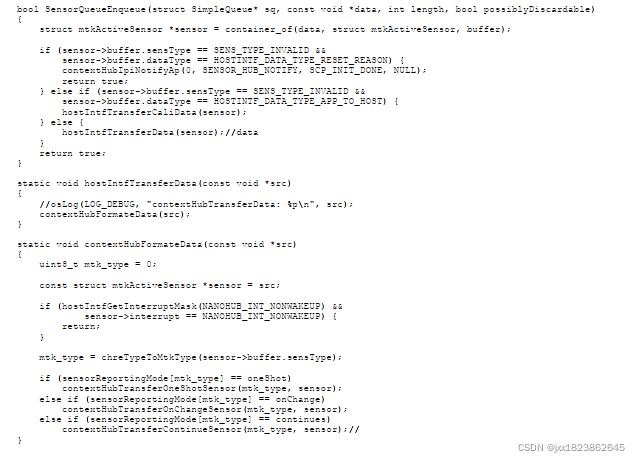

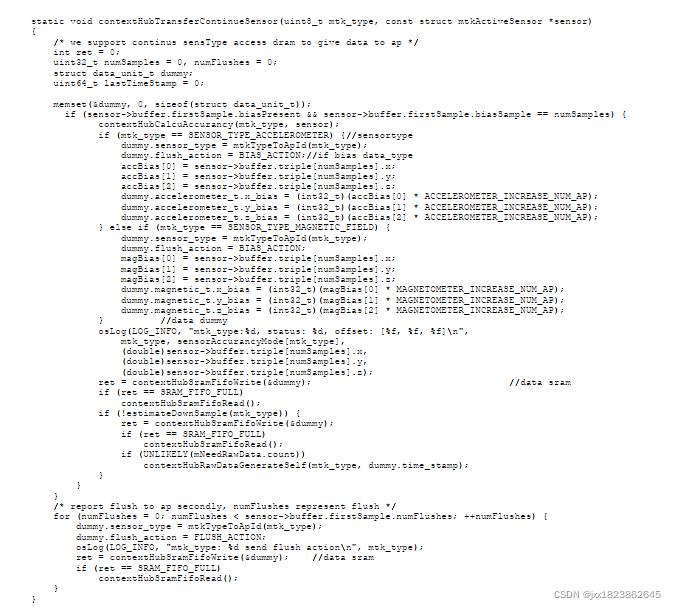

common层发从的data 从code 流程上全部到了contexthub_fw.c
