网络工程实训_2路由器基本配置及IOS介绍

实验2：路由器基本配置及IOS介绍。包括：CLI的使用与IOS基本命令；配置文件的备份和IOS的备份；CDP协议。

一、实验目的

1.熟悉路由器CLI的各种模式；

2.熟悉路由器CLI的各种编辑命令；

3.掌握路由器的IOS基本命令；

4.查看路由器有关信息的方法；

5.掌握TFTP服务器的使用方法

6.掌握备份路由器的配置文件的方法

7.掌握备份路由器的IOS的方法。

二、实验设备及环境

实验硬件：微机、CISCO真机（包括两台路由器，一台二层交换，一台三层交换机）

实验软件：Cisco Packet Tracer

三、实验步骤

（一） CLI的使用与IOS基本命令

1.实验拓扑图如下所示：

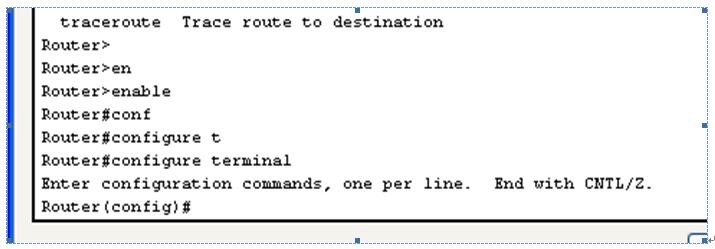

2.用户模式和特权模式的切换：

3.以下展示“？”和【Tab】键的使用方法：

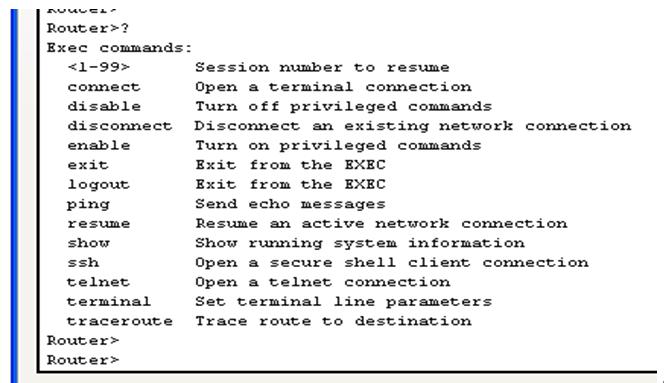

在CLI下，可以直接使用“？”命令获得当前模式下的全部命令：

可以使用【Tab】键帮助我们自动完成命令：

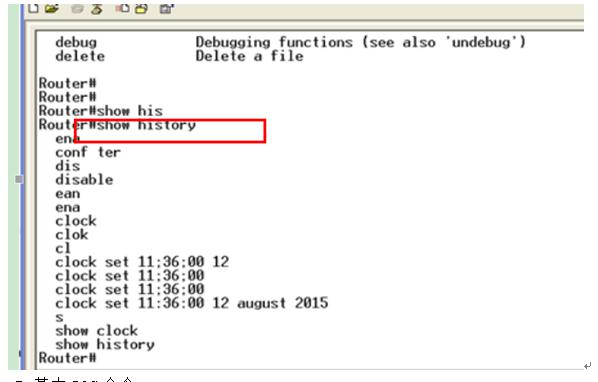

4.IOS编辑命令与历史命令

5.基本IOS命令

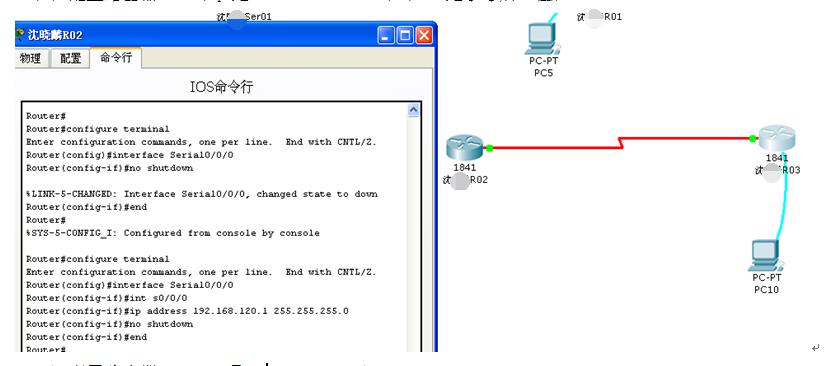

（1）配置路由器R02（ip是: 192.168.120.1）（120是学号后三位）

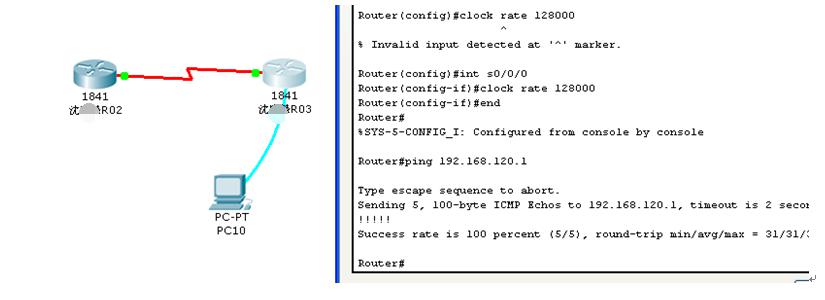

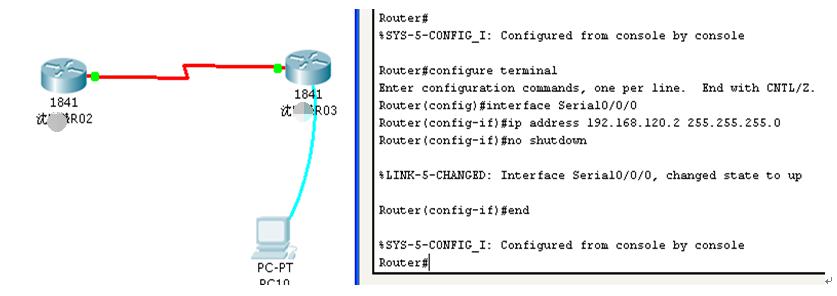

（2）配置路由器R03（ip是: 192.168.120.2）

点击路由器 R02的，执行命令行，从R02上Ping R03的串行接口，可以ping通。如下所示：

（二） 配置文件的备份和IOS的备份

1.实验拓扑图如下所示：

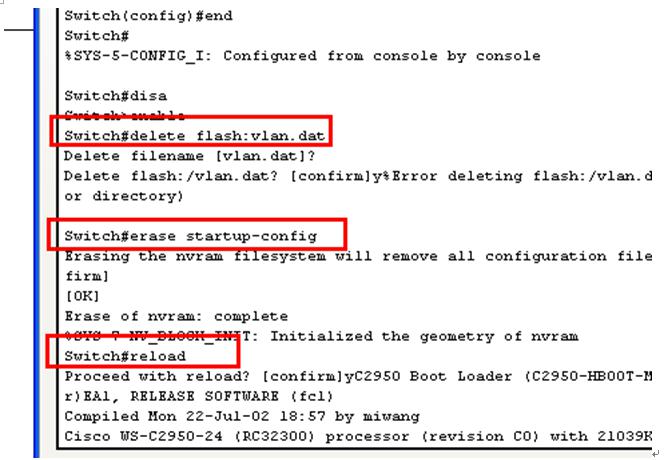

2.确保S01交换机为出厂配置，如果不是的话，执行以下命令

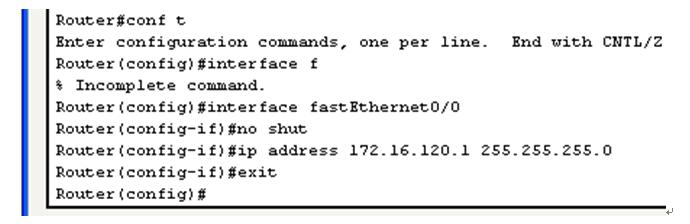

3.配置路由器：

4.在PC上配置IP地址为 172.16.120.2  255.255.255.0

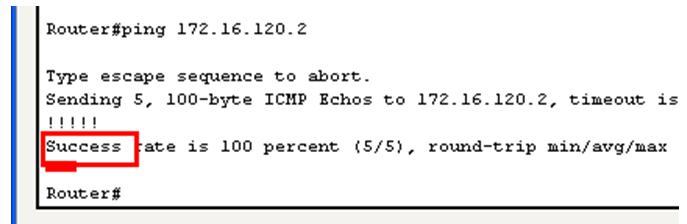

5.测试连通性

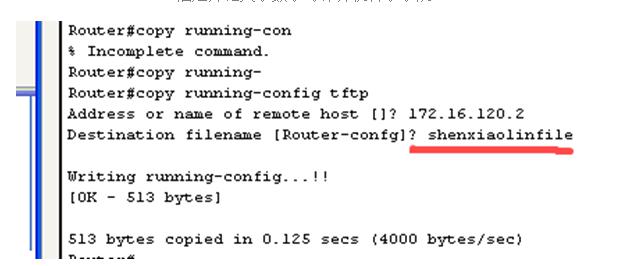

6.备份配置文件到TFTP服务器上

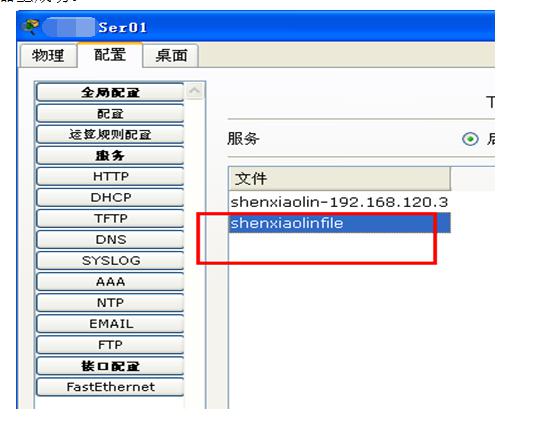

而后在服务器上可以找到“shenxiaolinfile”的文件，说明备份配置文件到TFTP服务器上成功。

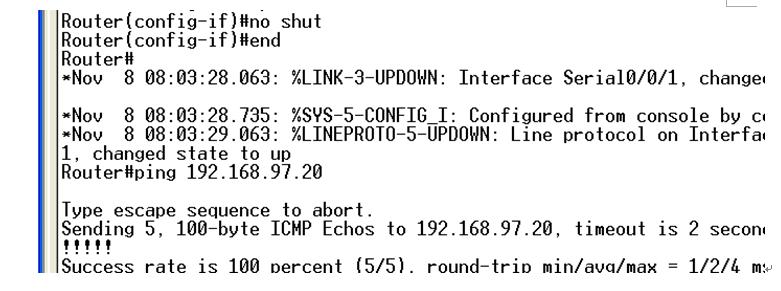

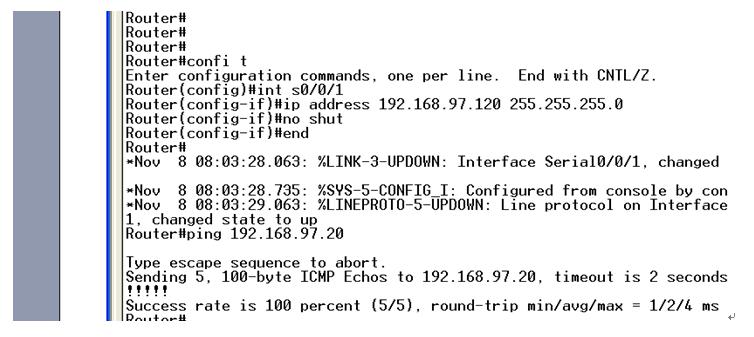

（三） 在真机上的验证操作：

四、实验中的错误及分析

1.备份配置文件到TFTP服务器上时，发现无法备份，原来是因为没有配置地址。

TFTP的地址是本机的物理地址，需要配置对地址。

五、实验心得和总结

1.本次实验按时按量完成。

2.通过本次实验我熟悉了路由器CLI的各种模式以及各种编辑命令；掌握了路由器的IOS基本命令；

3.此次实验我掌握了查看路由器有关信息的方法；掌握了TFTP服务器的使用方法；学会了备份路由器的配置文件和IOS。
