关于iOS应用管理之九宫格的坐标计算以及与UIScrollView的结合

提示：扫一扫查出行
【扫一扫了解最新限行尾号】
复制提示

关于九宫格的布局以及坐标的计算，对于大多数的iOS初学者甚至有一定能力的学者来说都是一大难题，在此写者通过自己的开发经验以及多次应用，把自己的所学所得分享给大家，就通过应用管理来进行浅谈一二。

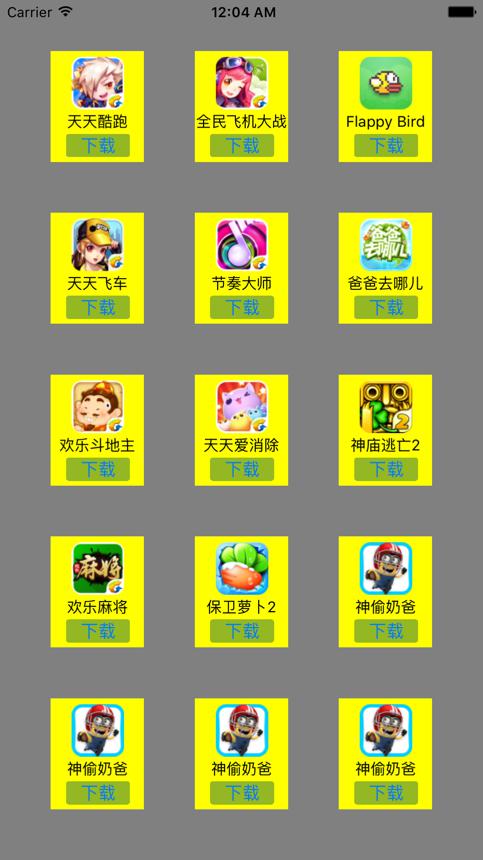

1、功能分析：通过九宫格的样式添加相应的应用；当点击“下载”按钮时会执行相应的操作

2、实现步骤：1>.首先加载相应的应用信息；2>.根据应用的个数添加相对应的view；3>.实现按钮的点击事件，完成相应的后续操作

分析：格局布局的规律，每一个UIView的x坐标和 y坐标与布局的行列有关

每一行的 y 值都相同，y 由行号决定

每一列的 x 值都相同，x 值由列号决定

3、实现的思路：

1>.首先要明确每一个模块是用的是什么view；

2>.明确每个view之间的父子关系，一个父view可以有多个子view，而每个试图则只有一个父视图

3>在添加格子的时候，首先可以先添加一个格子，然后在尝试着使用 for 循环进行循环添加

4>.在加载app数据的时候，首先要明确加载数据的长度，而后根据加载数据的长度来决定创建多少个格子

5>.逐步添加格子内部的各个子控件

6>.给各自内部的子控件加载相应的数据，即，给子控件赋值

7>.实例化 UIScrollView 的对象，并设置相应的属性，而后把scrollView添加到控制器的view上，最后把布局好的九宫格添加到scrollView上

3、xib视图分析：

通过多种方法的测试发现，使用xib会使九宫格布变得更为简单易懂，因此，xib布局如下图所示

分析：在一个xib 视图中共包含三个子控件：imageView、label 和button

4、代码展示：

1>.首先创建模型，声明plist文件中的数据信息

Model:

// GWFAppListModel.h
// 应用管理(xib 版)
#import <Foundation/Foundation.h> @interface GWFAppListModel : NSObject @property (nonatomic,copy) NSString *name;
@property (nonatomic,copy) NSString *icon; +(instancetype)getGWFAppListModelWithDict:(NSDictionary *)dict; @end

// GWFAppListModel.m
// 应用管理(xib 版) #import "GWFAppListModel.h" @implementation GWFAppListModel +(instancetype)getGWFAppListModelWithDict:(NSDictionary *)dict {
GWFAppListModel *appModel = [[GWFAppListModel alloc] init]; [appModel setValuesForKeysWithDictionary:dict]; return appModel;
} @end

View:

// GWFAppListView.h
// 应用管理(xib 版) #import <UIKit/UIKit.h>
@class GWFAppListModel; @interface GWFAppListView : UIView @property (nonatomic,strong) GWFAppListModel *appModel; @end

// GWFAppListView.m
// 应用管理(xib 版) #import "GWFAppListView.h"
#import "GWFAppListModel.h" @interface GWFAppListView ()
@property (weak, nonatomic) IBOutlet UIImageView *iconView;
@property (weak, nonatomic) IBOutlet UILabel *nameLabel;
@property (weak, nonatomic) IBOutlet UIButton *downloadBtn; @end @implementation GWFAppListView //下载按钮的点击事件
- (IBAction)downLoadBtnClick:(id)sender { //获取 appView 的superView
UIView *superView = self.superview; //计算 superView 的尺寸
CGSize superViewSize = superView.frame.size; //添加蒙版
UIView *coverView = [[UIView alloc] initWithFrame:superView.bounds]; //设置coverView 的颜色
coverView.backgroundColor = [UIColor blackColor]; //设置 coverView 的透明度
coverView.alpha = ; //把 coverView 添加到 superView 上
[superView addSubview:coverView]; //添加一个 label
CGFloat labelY = superViewSize.height / ; //实例化 label
UILabel *label = [[UILabel alloc] initWithFrame:CGRectMake(, labelY, superViewSize.width, )]; //设置 label 的文本

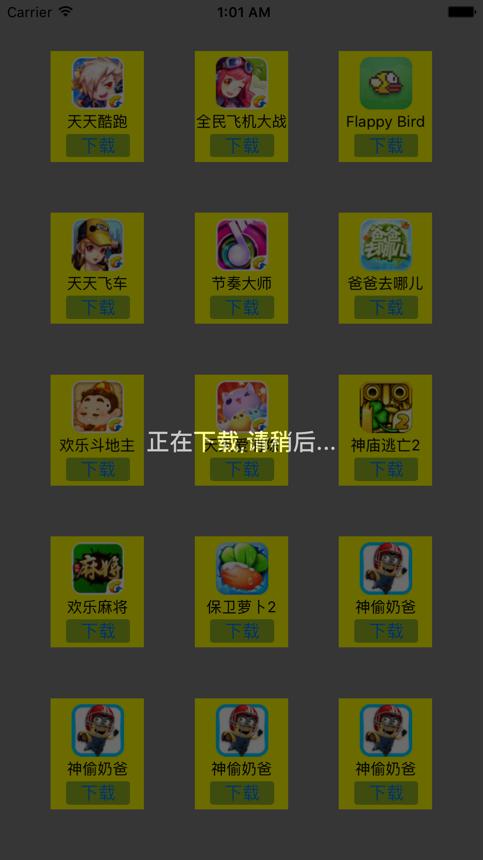

label.text = @"正在下载,请稍后...";
//设置文本对齐方式
label.textAlignment = NSTextAlignmentCenter; //设置文本字体颜色
label.textColor = [UIColor whiteColor]; //设置文本字体大小
label.font = [UIFont boldSystemFontOfSize:]; //添加到 coverView 上
[coverView addSubview:label]; // completion 完成之后, 会调用block中的代码
[UIView animateWithDuration: animations:^{
//设置蒙版的透明度
coverView.alpha = 0.6; } completion:^(BOOL finished) {
[UIView animateWithDuration: delay: options:UIViewAnimationOptionCurveEaseInOut animations:^{ coverView.alpha = ; } completion:^(BOOL finished) { //销毁 coverView
[coverView removeFromSuperview]; //关闭按钮的交互，并显示已安装

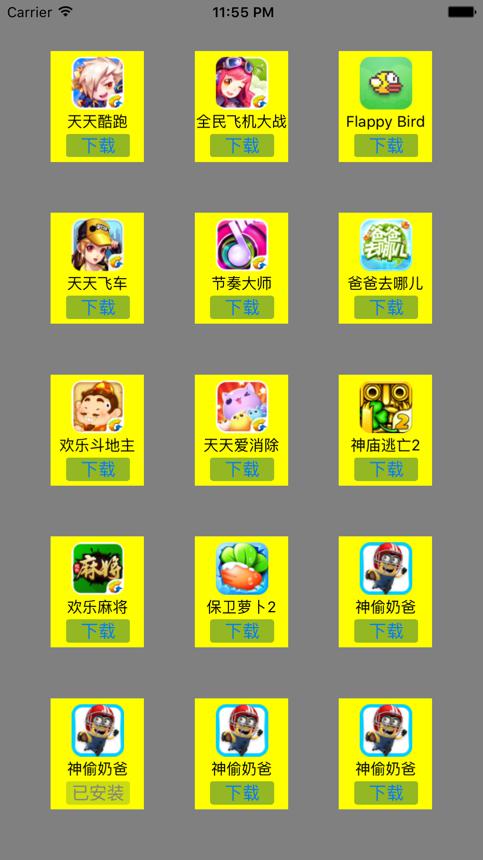

UIButton *button = sender; button.enabled = NO; [button setTitle:@"已安装" forState:UIControlStateNormal]; //设置按钮的 title 的颜色
[button setTitleColor:[UIColor grayColor] forState:UIControlStateDisabled]; }]; }];
} -(void)setAppModel:(GWFAppListModel *)appModel {
_appModel = appModel; //给子控件赋值
self.iconView.image = [UIImage imageNamed:appModel.icon];
self.nameLabel.text = appModel.name;
} @end

Controller:

// ViewController.m
// 应用管理(xib 版)
#import "ViewController.h"
#import "GWFAppListModel.h"
#import "GWFAppListView.h" @interface ViewController () @property (nonatomic,strong) NSArray *dataArray; @property (nonatomic,strong) UIScrollView *scrollView; @end @implementation ViewController //懒加载
-(NSArray *)dataArray {
if (_dataArray == nil) {
//读取 plist 文件路径
NSString *path = [[NSBundle mainBundle] pathForResource:@"app.plist" ofType:nil];
//创建一个数组接收文件内容
NSArray *dictArr = [NSArray arrayWithContentsOfFile:path]; //创建一个可变数组
NSMutableArray *tempArr = [NSMutableArray arrayWithCapacity:dictArr.count]; //遍历数组 dictArr
[dictArr enumerateObjectsUsingBlock:^(id _Nonnull obj, NSUInteger idx, BOOL * _Nonnull stop) {
NSDictionary *dict = obj; //字典转模型
GWFAppListModel *appModel = [GWFAppListModel getGWFAppListModelWithDict:dict]; //将数据模型添加到可变数组
[tempArr addObject:appModel];
}];
//赋值
_dataArray = tempArr;
}
return _dataArray;
} - (void)viewDidLoad {
[super viewDidLoad]; self.view.backgroundColor = [UIColor lightGrayColor]; _scrollView = [[UIScrollView alloc] initWithFrame:self.view.bounds]; //背景颜色
[_scrollView setBackgroundColor:[UIColor grayColor]]; //添加到 view上
[self.view addSubview:_scrollView]; //更新 UI 界面
[self setUpdateUI];
} //九宫格布局 UI 界面
-(void)setUpdateUI {
//定义显示的列数
int column = ; //定义 appView 的宽高
CGFloat appViewWidth = ;
CGFloat appViewHeight = ; //计算 appView 之间的间距
CGFloat margin = (self.view.frame.size.width - column * appViewWidth) / (column + ); //计算显示的 appView 的总数
NSInteger count = self.dataArray.count; for (int i = ; i < count; i++) {
//计算行索引和列索引
int colnumIndex = i % column;
int rowIndex = i / column; //计算appView 的x y
CGFloat appViewX = (colnumIndex + ) * margin + colnumIndex * appViewWidth;
CGFloat appViewY = (rowIndex + ) *margin + rowIndex * appViewHeight; //通过 xib 安装目录添加 appView
GWFAppListView *appView = [[[NSBundle mainBundle] loadNibNamed:@"GWFAppListView" owner:nil options:nil] lastObject];
//设置 appView 的frame
appView.frame = CGRectMake(appViewX, appViewY, appViewWidth, appViewHeight); //设置背景颜色
[appView setBackgroundColor:[UIColor yellowColor]]; //添加到 _scrollView 上
[_scrollView addSubview:appView]; //取出模型中的数据,并进行赋值
GWFAppListModel *appModel = self.dataArray[i]; appView.appModel = appModel;
} //获取 scrollView DE 最后一个子 view
UIView *view = _scrollView.subviews.lastObject; //设置 scrollView 的contentSize
_scrollView.contentSize = CGSizeMake(, CGRectGetMaxY(view.frame));
}
@end
