移动端H5地图离线瓦片方案

文章版权由作者李晓晖和博客园共有，若转载请于明显处标明出处：http://www.cnblogs.com/naaoveGIS/

1.背景

移动端的网速和流量耗费是移动开发必须考虑的两个点。常规的瓦片展示方案是移动端实时请求在线瓦片服务（瓦片放在服务器端供直接读取，或者瓦片由地理服务器发布成WMTS服务等）。这个方案存在两个问题：

* 瓦片实时请求加载受限于移动端网速，容易导致加载卡顿现象

* 瓦片请求耗费手机流量。

试想，如果我们将切图瓦片提前存放到移动设备上，每次瓦片请求时直接读取设备缓存瓦片，不仅可以提高瓦片加载效率，也可以规避流量的耗费。目前各大地图厂商也都提供了地图下载功能，使得手机即使在无网环境下依然可以照常使用地图。

2.方案研究点

JS无法直接读取移动端本地文件，如何进行本地瓦片获取
避免下载全部瓦片导致的数据量过大，如何实现瓦片基于单元网格（最小打包单元，相对稳定，避免使用责任网格打包后由于网格变动导致的重复工作量）的打包，如何基于单元网格瓦片生成责任网格的打包，并实现上传更新。
瓦片为规则矩形，如何实现在移动端只显示不规则面（责任网格）内的地图信息，即裁剪显示

3.JS读取手机本地瓦片文件的解决方法

3.1方法描述

与手机研发定义读取本地瓦片时的固定URL前缀，手机程序监听所有请求，当匹配上该固定前缀时，则表明手机程序需进行文件读取，如：
var offlineURL = "http://mobile.test.com.cn/tile? "
请求参数带有瓦片级别、行、列、文件名参数。手机程序解析这些参数，读取本地对应瓦片，并将数据返回

3.2优化

请求参数中增加瓦片服务端获取URL，当手机本地没有寻找到对应瓦片时，则触发服务端获取的URL，从服务端获取瓦片后再缓存至手机本地,如:

var offlineURL = "http://mobile.test.com.cn/tile?raw=" url = offlineURL+encodeURIComponent(url)+"&level="+level+ "&row="+row+"&col="+col+"&layername="+(this.get("mobileCacheName")||"");

对在线URL进行编码（可将URL中的特殊符号转换），便于手机程序获取raw参数对应的值。

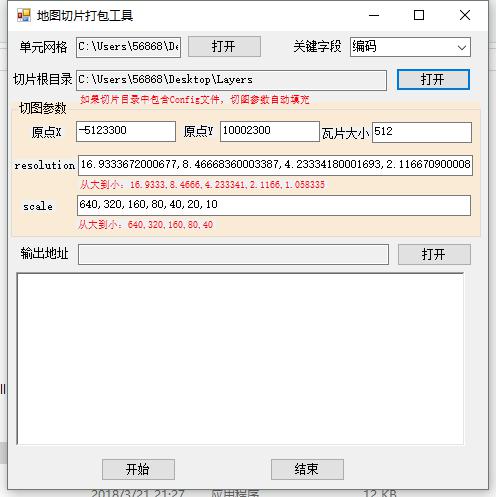

4.基于网格图层的瓦片打包工具

4.1工具设计思路

获取瓦片切图的具体参数：包含各级别比例尺、切图原点、瓦片大小

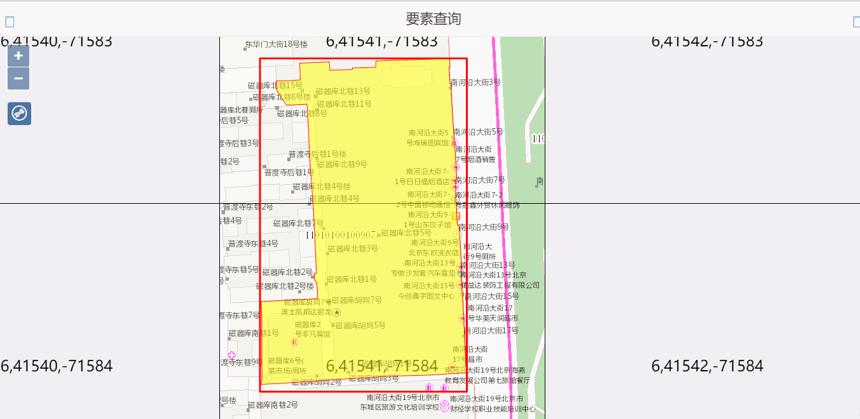

遍历网格图层获取图层各要素，获得各要素的四角范围
通过切图参数以及要素的四角范围，算出该范围所对应的所有瓦片，将这些瓦片保留原有文件组织结构拷贝至目录文件夹下。遍历处理所有要素对应的四角范围瓦片。
将目标文件夹压缩成一个文件

public static int getXTileIndex(double x,double originx,double resolution,double size) { double d = (x - originx) / (resolution * size); int index = (int)Math.Floor(Math.Abs(d)); return index; } public static int getYTileIndex(double y, double originy, double resolution, double size) { double d = (y - originy) / (resolution * size); int index = (int)Math.Floor(Math.Abs(d)); return index; } public static String calcPath(String dir,int level,int yindex,int xindex) { StringBuilder sb = new StringBuilder(dir).Append("\\").Append("L"); sb.Append(padLeft(Convert.ToString(level, 16), 2, '0')); sb.Append("\\").Append("R").Append(padLeft(Convert.ToString(yindex, 16), 8, '0')); sb.Append("\\").Append("C").Append(padLeft(Convert.ToString(xindex, 16), 8, '0')); sb.Append(".png"); return sb.ToString(); } private static String padLeft(String str, int size, char symbol) { if (str == null) str = ""; int str_size = str.Length; int pad_len = size - str_size; StringBuilder retvalue = new StringBuilder(); for (int i = 0; i < pad_len; i++) { retvalue.Append(symbol); } return retvalue.Append(str).ToString(); }
