stm32 HardFault_Handler调试及问题查找方法——飞思卡尔

IP云
IP云V管理员/5 阅读
08/20
提示：扫一扫查出行
【扫一扫了解最新限行尾号】
复制提示

看到有朋友遇到Hard Fault 异常错误，特地找到一篇飞思卡尔工程师写的一片经验帖，定位Hard Fault 异常。

Kinetis MCU 采用 Cortex-M4 的内核，该内核的 Fault 异常可以捕获非法的内存访问和非法的编程行为。Fault异常能够检测到以下几类非法行为：

·        总线 Fault:  在取址、数据读/写、取中断变量、进入/退出中断时寄存器堆栈操作（入栈/出栈）时检测到内存访问错误。

·        存储器管理 Fault: 检测到内存访问违反了内存保护单元（MPU, MemoryProtection Unit）定义的区域。

·        用法 Fault:  检测到未定义的指令异常，未对其的多重加载/存储内存访问。如果使能相应控制位，还可以检测出除数为零以及其他未对齐的内存访问。

·        硬 Fault:  如果上述的总线 Fault、存储器管理 Fault、用法 Fault 的处理程序不能被执行（例如禁能了总线 Fault、存储器管理Fault、用法Fault 的异常或者在这些异常处理程序中又出现了新的Fault）则触发硬Fault。

在 MQX 操作系统启动的时候会安装上默认的异常中断处理函数，当系统异常时会产生一个“unexpected”中断，内核就会自动调用异常处理函数，同时也将运行用户自定义的处理函数，来实现特殊故障的定位方法。

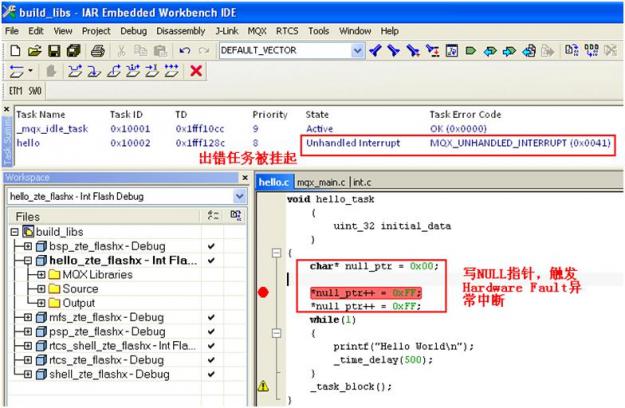

默认情况下，MQX把出现异常的任务挂起，避免故障进一步扩大。通过TAD 任务感知调试插件的Task summary 功能，我们可以观察到出现异常的任务情况。

开发人员在调试期间，需要弄清楚系统异常触发了哪类Fault，由什么原因触发了Fault 以及定位触发Fault 的代码。在这种情况下，可以利用自定义的Fault 中断处理程序来分析

Fault 出错原因。

为了解释所述的 Fault 中断处理程序的原理，这里重述一下当系统产生异常时 MCU 的处理过程:

·        有一个压栈的过程，若产生异常时使用 PSP（进程栈指针），就压入到 PSP 中，若产生异常时使用MSP（主栈指针），就压入MSP 中。

·        会根据处理器的模式和使用的堆栈，设置 LR 的值（当然设置完的LR 的值再压栈）。

·        异常保存，硬件自动把 8 个寄存器的值压入堆栈（8 个寄存器依次为 xPSR、PC、LR、R12以及 R3~R0）。如果异常发生时，当前的代码正在使用PSP，则上面8 个寄存器压入PSP; 否则就压入MSP。

当系统产生异常时，我们需要两个关键寄存器值，一个是 PC ，一个是 LR （链接寄存器），通过 LR找到相应的堆栈，再通过堆栈找到触发异常的PC 值。将产生异常时压入栈的 PC 值取出，并与反汇编的代码对比就能得到哪条指令产生了异常。

这里解释一下关于 LR 寄存器的工作原理。如上所述，当 Cortex-M4 处理器接受了一个异常后，寄存器组中的一些寄存器值会被自动压入当前栈空间里，这其中就包括链接寄存器（LR ）。这时的 LR 会被更新为异常返回时需要使用的特殊值（EXC_RETURN）。关于

EXC_RETURN 的定义如下，其为 32 位数值，高 28 位置 1，第 0 位到第三位则提供了异常返回机制所需的信息，如下表所示。可见其中第 2 位标示着进入异常前使用的栈是 MSP还是PSP。在异常处理过程结束时，MCU 需要根据该值来分配 SP 的值。这也是本方法中用来判断所使用堆栈的原理，其实现方法可以从后面_init_hardfault_isr 中看到。

另外，我们可以利用 MQX 的控制台串口输出Fault 异常信息来帮助调试。编写Fault 处理程序时，将启动代码中默认的Fault 处理程序跟换成自己需要的Fault 处理程序。需要注意的是，由于是在中断中进行打印输出，MQX的控制台串口只能使用POLL 轮询模式的驱动，不能使用中断模式的驱动。

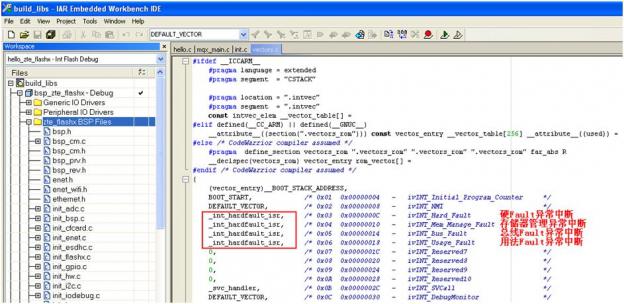

用户可以编写自定义的硬 Fault 处理程序_int_hardfault_isr，修改 MQX 的中断向量定义vector.c，把里面的DEFAULT_VECTOR 代码段换成下面的代码。当系统出现硬Fault 异常时，将会调用自定义的Fault 处理_int_hardfault_isr函数。在这个函数，我们可以通过StackTrace-back 回溯出现问题的代码。

我们可以在_int_hardfault_isr 函数里将出现异常时的寄存器、堆栈、状态寄存器等信息打印出来。如果系统出现异常时，一般情况都会通过串口控制台打印出LR，PC的值。然后根据编译器生成的map 文件，找到出现问题的具体函数。

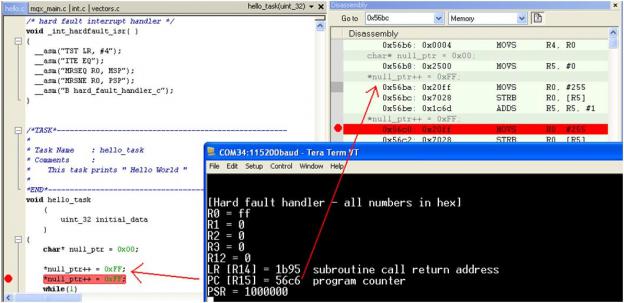

从上图的串口输出我们可以看到 PC 和 LR 寄存器值，PC 的值为 0x56c6，我们根据汇编代码可以找到出现问题的指令。从而大大缩小了查找出现问题的范围，可以帮助开发人员快速定位问题的根本原因。

附录Fault异常中断处理代码：

  1. // hard fault handler in C,

  2. // with stack frame location as input parameter

  3. void hard_fault_handler_c (unsigned int * hardfault_args)

  4. {

  5. unsigned int stacked_r0;

  6. unsigned int stacked_r1;

  7. unsigned int stacked_r2;

  8. unsigned int stacked_r3;

  9. unsigned int stacked_r12;

  10. unsigned int stacked_lr;

  11. unsigned int stacked_pc;

  12. unsigned int stacked_psr;

  13. stacked_r0 = ((unsigned long)hardfault_args[0]);

  14. stacked_r1 = ((unsigned long)hardfault_args[1]);

  15. stacked_r2 = ((unsigned long)hardfault_args[2]);

  16. stacked_r3 = ((unsigned long)hardfault_args[3]);

  17. stacked_r12 = ((unsigned long)hardfault_args[4]);

  18. stacked_lr = ((unsigned long)hardfault_args[5]);

  19. stacked_pc = ((unsigned long)hardfault_args[6]);

  20. stacked_psr = ((unsigned long) hardfault_args[7]);

  21. printf ("\n\n[Hard faulthandler - all numbers in hex]\n");

  22. printf ("R0 = %x\n",stacked_r0);

  23. printf ("R1 = %x\n",stacked_r1);

  24. printf ("R2 = %x\n",stacked_r2);

  25. printf ("R3 = %x\n",stacked_r3);

  26. printf ("R12 = %x\n",stacked_r12);

  27. printf ("LR [R14] = %x  subroutine call return address\n",stacked_lr);

  28. printf ("PC [R15] = %x  program counter\n", stacked_pc);

  29. printf ("PSR = %x\n",stacked_psr);

  30. /******************* Add yourdebug trace here ***********************/

  31. _int_kernel_isr();

  32. }

  33. /* hard fault interrupt handler */

  34. void _int_hardfault_isr( )

  35. {

  36. __asm("TST LR, #4");

  37. __asm("ITE EQ");

  38. __asm("MRSEQ R0,MSP");

  39. __asm("MRSNE R0,PSP");

  40. __asm("Bhard_fault_handler_c");

  41. }

复制代码
