前言

上篇文章地址:

C#开发移动应用系列(1.环境搭建)

C#开发移动应用系列(2.使用WebView搭建WebApp应用)

今天我们来讲一下如何使用Camera来调用照相机扫描二维码.

(Tips:大神别问我为什么不用Camera2,饭要一口口吃..慢慢来.....................其实是我还没看懂..)

确定一下本篇的学习目标:

1.学会如何调用Camera来实现照相机预览

2.学会如何跳转Activity并传值

3.学会如何识别相机预览中的二维码,并读取

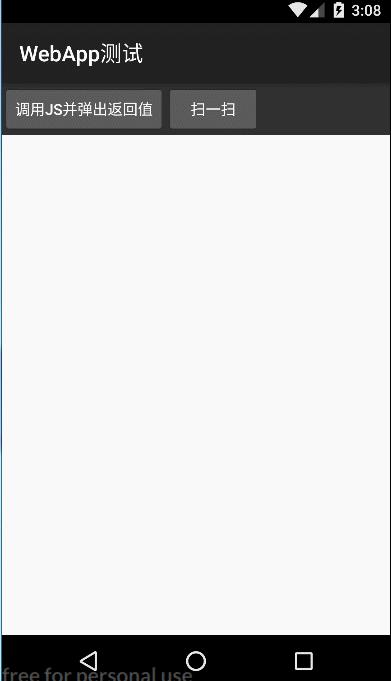

效果图:

正文

1.学会如何调用Camera来实现照相机预览

我们先来看看如何使用Camera来实现照相机预览..

我们首先新建一个Activity,...嗯..暂且命名为SaoYiSaoActivity (不是骚..是扫..)

在Resources\layout 创建对应的界面,SaoYiSao.axml

在SaoYiSaoActivity的OnCreate中加载这个页面,代码如下:

protected override void OnCreate(Bundle savedInstanceState)
{
base.OnCreate(savedInstanceState);
SetContentView(Resource.Layout.SaoYiSao);}

在SaoYiSao.axml中拖入控件SurfaceView,这里的SurfaceView是用来展示预览画面的..(具体的SurfaceView作用自行百度..或者等我下篇..)

同样,我们把它铺满全屏,如图:

下面我们开始写代码...

因为我们要调用照相机和监控SurfaceView.所以我们的SaoYiSaoActivity 需要继承一些东西,代码如下:

public class SaoYiSaoActivity : Activity,Android.Hardware.Camera.IPreviewCallback,ISurfaceHolderCallback

需要继承Android.Hardware.Camera.IPreviewCallback来获取照相机的预览回调

需要继承ISurfaceHolderCallback来获取SurfaceView发生在表面的事件和变化

我们实现这两个接口,会得到如下几个方法

OnPreviewFrame(),来自于Android.Hardware.Camera.IPreviewCallback

SurfaceChanged()

SurfaceCreated()

SurfaceDestroyed()

我们一个一个来实现,

不过在此之前,先回到OnCreate()方法中,初始化一下我们的SurfaceView

编写代码如下:

protected override void OnCreate(Bundle savedInstanceState)
{
base.OnCreate(savedInstanceState);
SetContentView(Resource.Layout.SaoYiSao);
//获取surfaceView1
var surface = FindViewById<SurfaceView>(Resource.Id.surfaceView1);
//获取surface的线程
var holder = surface.Holder;
//设置线程回调为本类
holder.AddCallback(this);
//表明该Surface不包含原生数据
holder.SetType(Android.Views.SurfaceType.PushBuffers);
//设置这个Surface的大小
holder.SetFixedSize(, );
}

解释都在注释里了..我就不多说了..

下面开始实现刚才的接口..

首先来实现 SurfaceCreated(),代码如下(注:这里是重点):

public void SurfaceCreated(ISurfaceHolder holder)
{
camera = Android.Hardware.Camera.Open();
Android.Hardware.Camera.Parameters p = camera.GetParameters();
p.PictureFormat = ImageFormatType.Jpeg;
camera.SetParameters(p);
camera.SetPreviewCallback(this);
camera.SetPreviewDisplay(holder);
camera.StartPreview(); }

讲一下这些代码做了什么,首先很明显..打开照相机.第二句,获取照相机的参数,设置图片类型为Jpeg.重新把参数赋值给照相机.

设置照相机的预览回调为自身类,设置照相机显示为SurfaceView的线程

最后,开始预览.

然后我们实现SurfaceDestroyed(),这里是当Surface被销毁之前调用的方法,代码如下(注:也很重要):

public void SurfaceDestroyed(ISurfaceHolder holder)
{
//删除回调
holder.RemoveCallback(this);
//删除照相机回调
camera.SetPreviewCallback(null);
//停止照相机预览
camera.StopPreview();
//释放照相机
camera.Release();
camera = null;
}

一定要写这些,不然照相机会一直处于占用状态..然后GG..

实现上面两个方法.其实我们就可以调用照相机预览了...

OnPreviewFrame()这个方法,我们暂时先不实现放个空的.打个断点

运行,我们会发现.OnPreviewFrame()这个方法会被不停的调用.

里面有两个参数

public void OnPreviewFrame(byte[] data, Android.Hardware.Camera camera)

很明显,这个字节类型的data就是每次照相机预览传回来的当前帧的图片信息.

camera当然就是照相机了..

所以我们就可以从这里一直获取预览的图片帧..(不要心急,慢慢来)

我们进入第二个知识点

2.学会如何跳转Activity并传值

我们知道,安卓的每一个界面转换都是由一个或者多个Activity实现的..

前面我们也单独写了一个SaoYiSaoActivity

那么我们该如何跳转过去呢..往下看..

我们在MainActivity添加一个Button,给他添加一个点击事件,代码如下:

btn2.Click += delegate
{
Intent intent = new Intent(this,typeof(SaoYiSaoActivity));
intent.AddFlags(ActivityFlags.SingleTop);
StartActivityForResult(intent, );
};

用SaoYiSaoActivity类型申明一个Intent ,

然后添加Activity启动模式,为SingleTop.

因为我们要获取SaoYiSaoActivity传递回来的参数,所以我们采用StartActivityForResult来跳转.

第一个参数当然就是要跳转的Intent ,第二个是获取返回值用的Code编号(注意:要大于0)

这样我们就实现了跳到SaoYiSaoActivity..

那么如何获取SaoYiSaoActivity给的返回值呢?.

我们重写Activity的OnActivityResult方法,如下:

protected override void OnActivityResult(int requestCode, Result resultCode, Intent data)
{
base.OnActivityResult(requestCode, resultCode, data); //如果当初的发的requestCode =1
if (requestCode == && resultCode == Result.Ok)
{ webView.LoadUrl(data.GetStringExtra("code"));
Toast.MakeText(this, "扫描结果:" + data.GetStringExtra("code"), ToastLength.Short).Show();
}
}

大家可以看到,上面我们有一个判断requestCode==1,这个1就是我们传递过去的第二个参数.

当你有多个跳转界面的时候,就可以用这个requestCode来区分.

这样,我们就完成了界面的跳转和获取返回值

3.学会如何识别相机预览中的二维码,并读取

下面我们讲讲如何读取相机中的二维码.

.Net解析二维码,在我的知识储备里面...常用的只有2个库,一个是QRCode,一个是ZXing.Net.(PS:如果有大神知道更好的,请留言赐教..)

很遗憾QRCode,使用的是GDI+ 也就是System.drawing..很明显..我们在手机端..调用不到..

所以只能用ZXing.Net

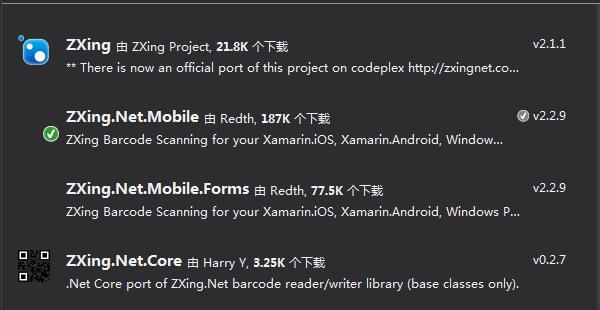

我们在nuget中搜索ZXing.Net.

如图:

类型很多..而且有各种版本..我们选择ZXing.Net.Mobile,

当然这里还有个ZXing.Net.Mobile.Forms,这个是封装好的二维码扫描控件..本文主要是学习,所以不使用(当然..你主要是实现功能..就用这个..巨人的肩膀上多刺激..).

我们首先定义一个方法CodeDecoder来专门解析二维码,代码如下:

/// <summary>
/// 二维码解码
/// </summary>
/// <returns></returns>
public string CodeDecoder(byte[] data,int width,int height)
{ byte[] bytes = data;//获取图片字节
//设置位图源
PlanarYUVLuminanceSource source = new PlanarYUVLuminanceSource(data, width, height, , , width,height, false);
//处理像素值内容信息
BinaryBitmap bitmap = new BinaryBitmap(new HybridBinarizer(source));
//初始化解析器
ZXing.Reader reader = new QRCodeReader();
//解析位图
ZXing.Result result = reader.decode(bitmap);
if (result == null)
return null;
return result.Text;//返回解析结果
}

前面我们说过了.OnPreviewFrame()是照相机预览的回调.所以我们现在就来实现他.

代码如下:

public void OnPreviewFrame(byte[] data, Android.Hardware.Camera camera)
{ try
{
//获取相机宽度
int previewWidth = camera.GetParameters().PreviewSize.Width;
//获取相机高度
int previewHeight = camera.GetParameters().PreviewSize.Height;
//解析二维码
var date = CodeDecoder(data, previewWidth, previewHeight);
//判断是否解析到二维码.
if (date != null)
{
//跳转回主页面
Intent intent = new Intent(this, typeof(MainActivity));
//放入一个key 为code 的解析后的值
intent.PutExtra("code", date);
//状态设为OK
SetResult(Android.App.Result.Ok, intent);
//关闭当前界面
Finish();
} }
catch (IOException)
{ }
}
