为了弄一个实时数据显示的窗口，最近一周时间都耗在这个控件上了，属性有点多（下面列的是一些常用的）

后来干脆写代码把他们封装起来，各个chart直接来调用它，省得到属性里面去设置。

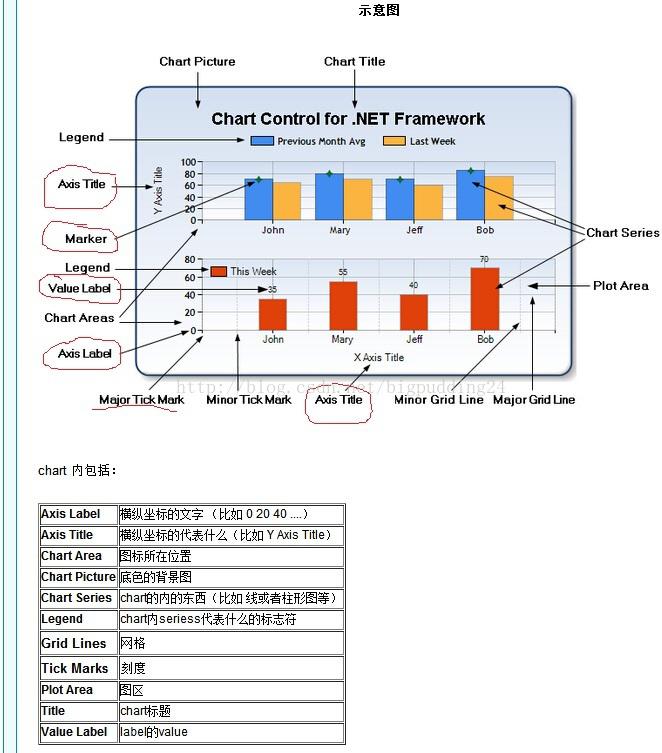

chart内的一些元素：

chart控件的主要两个属性为 chartAreas和Series。

void chartProperty(Chart  chartName)   //封装 图表属性

        {

            //chartAreas属性 (图表区域)

            chartName.ChartAreas[].BackColor = Color.Black;   //背景颜色：黑（此处设为黑，其他设为白 才可看见）

            chartName.ChartAreas[].BorderColor = Color.White ;  //边框颜色：白

            chartName.ChartAreas[].AxisX.LabelStyle.ForeColor = Color.White;

            chartName.ChartAreas[].AxisX.Title = "时间";       //X轴标题为“时间”

            chartName.ChartAreas[].AxisX.TitleForeColor = Color.White;  //“时间”颜色为白色

            chartName.ChartAreas[].AxisX.Maximum = ;

            chartName.ChartAreas[].AxisX.Minimum  = ;

            chartName.ChartAreas[].AxisX.Interval = ;        //轴刻度间隔

            chartName.ChartAreas[].AxisX.LineColor = Color.White;  //轴线颜色

            chartName.ChartAreas[].AxisX.MajorGrid.LineColor = Color.White;

            chartName.ChartAreas[].AxisX.MajorGrid.LineDashStyle = ChartDashStyle.Dash;//网格刻线为虚线、白色

            //series属性 图表数据集

            //chartName .Series [0].XValueMember =

            //chartName .Series [0].YValueMembers =

            chartName.Series[].ChartType = SeriesChartType.Spline;   //图表类型 样条曲线

            chartName.Series[].Color = Color.Green;                 //图形颜色 绿色

            chartName.Series[].BorderWidth = ;             //曲线宽度 4

            //曲线上边 每个数的标记

            chartName.Series[].MarkerColor = Color.Red;

            chartName.Series[].MarkerBorderColor = Color.Yellow;

            chartName.Series[].MarkerBorderWidth = ;

            chartName.Series[].MarkerStyle = MarkerStyle.Circle;  //圆形标记

            chartName.Series[].IsValueShownAsLabel = true;    //曲线上的数字是否显示

            chartName.Series[].LabelForeColor = Color.White;    //曲线上数字颜色

        }

当然还有chart本身的size、name、anchor、backcolor、datasource等属性，还有chartAreas的position属性也是需要设置的。

 //窗口最小化的情况下 ，排列好位置

void minHua()

        {

            chartAmperage.Height = ;

            chartAmperage.Top = ;

            chartVoltage.Height = ;    //高度， 上边缘

            chartVoltage.Top = ;

            chartWFS.Height = ;

            chartWFS.Top = ;

            chartWeldScore.Height = ;

            chartWeldScore.Top = ;

            chartGSF.Height = ;

            chartGSF.Top = ;

        }

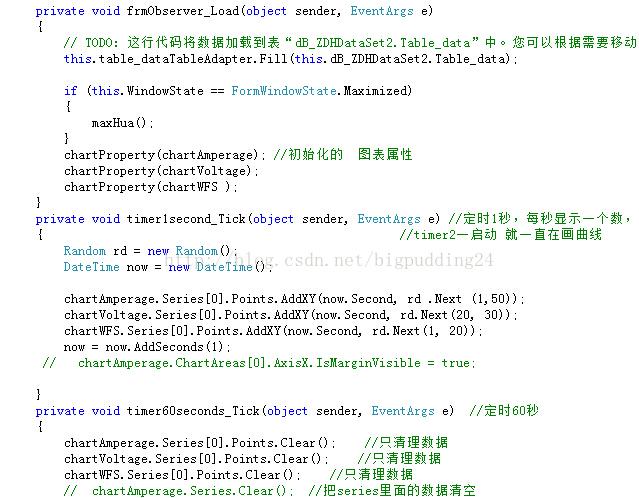

用两个定时器组件实现数据实时显示
