Apache Hudi与Apache Flink集成

感谢王祥虎@wangxianghu 投稿

Apache Hudi是由Uber开发并开源的数据湖框架，它于2019年1月进入Apache孵化器孵化，次年5月份顺利毕业晋升为Apache顶级项目。是当前最为热门的数据湖框架之一。

1. 为何要解耦

Hudi自诞生至今一直使用Spark作为其数据处理引擎。如果用户想使用Hudi作为其数据湖框架，就必须在其平台技术栈中引入Spark。放在几年前，使用Spark作为大数据处理引擎可以说是很平常甚至是理所当然的事。因为Spark既可以进行批处理也可以使用微批模拟流，流批一体，一套引擎解决流、批问题。然而，近年来，随着大数据技术的发展，同为大数据处理引擎的Flink逐渐进入人们的视野，并在计算引擎领域获占据了一定的市场，大数据处理引擎不再是一家独大。在大数据技术社区、论坛等领地，Hudi是否支持使用flink计算引擎的的声音开始逐渐出现，并日渐频繁。所以使Hudi支持Flink引擎是个有价值的事情，而集成Flink引擎的前提是Hudi与Spark解耦。

同时，纵观大数据领域成熟、活跃、有生命力的框架，无一不是设计优雅，能与其他框架相互融合，彼此借力，各专所长。因此将Hudi与Spark解耦，将其变成一个引擎无关的数据湖框架，无疑是给Hudi与其他组件的融合创造了更多的可能，使得Hudi能更好的融入大数据生态圈。

2. 解耦难点

Hudi内部使用Spark API像我们平时开发使用List一样稀松平常。自从数据源读取数据，到最终写出数据到表，无处不是使用Spark RDD作为主要数据结构，甚至连普通的工具类，都使用Spark API实现，可以说Hudi就是用Spark实现的一个通用数据湖框架，它与Spark的绑定可谓是深入骨髓。

此外，此次解耦后集成的首要引擎是Flink。而Flink与Spark在核心抽象上差异很大。Spark认为数据是有界的，其核心抽象是一个有限的数据集合。而Flink则认为数据的本质是流，其核心抽象DataStream中包含的是各种对数据的操作。同时，Hudi内部还存在多处同时操作多个RDD,以及将一个RDD的处理结果与另一个RDD联合处理的情况，这种抽象上的区别以及实现时对于中间结果的复用，使得Hudi在解耦抽象上难以使用统一的API同时操作RDD和DataStream。

3. 解耦思路

理论上,Hudi使用Spark作为其计算引擎无非是为了使用Spark的分布式计算能力以及RDD丰富的算子能力。抛开分布式计算能力外，Hudi更多是把 RDD作为一个数据结构抽象，而RDD本质上又是一个有界数据集，因此，把RDD换成List,在理论上完全可行(当然，可能会牺牲些性能)。为了尽可能保证Hudi Spark版本的性能和稳定性。我们可以保留将有界数据集作为基本操作单位的设定，Hudi主要操作API不变，将RDD抽取为一个泛型， Spark引擎实现仍旧使用RDD,其他引擎则根据实际情况使用List或者其他有界数据集。

解耦原则：

1）统一泛型。Spark API用到的JavakRDD<HoodieRecord>,JavaRDD<HoodieKey>,JavaRDD<WriteStatus>统一使用泛型I,K,O代替；

2）去Spark化。抽象层所有API必须与Spark无关。涉及到具体操作难以在抽象层实现的，改写为抽象方法，引入Spark子类实现。

例如：Hudi内部多处使用到了JavaSparkContext#map()方法，去Spark化，则需要将JavaSparkContext隐藏，针对该问题我们引入了HoodieEngineContext#map()方法，该方法会屏蔽map的具体实现细节，从而在抽象成实现去Spark化。

3）抽象层尽量减少改动，保证hudi原版功能和性能；

4）使用HoodieEngineContext抽象类替换JavaSparkContext，提供运行环境上下文。

4.Flink集成设计

Hudi的写操作在本质上是批处理，DeltaStreamer的连续模式是通过循环进行批处理实现的。为使用统一API，Hudi集成flink时选择攒一批数据后再进行处理，最后统一进行提交(这里flink我们使用List来攒批数据)。

攒批操作最容易想到的是通过使用时间窗口来实现，然而，使用窗口，在某个窗口没有数据流入时，将没有输出数据，Sink端难以判断同一批数据是否已经处理完。因此我们使用flink的检查点机制来攒批，每两个barrier之间的数据为一个批次，当某个子任务中没有数据时，mock结果数据凑数。这样在Sink端，当每个子任务都有结果数据下发时即可认为一批数据已经处理完成，可以执行commit。

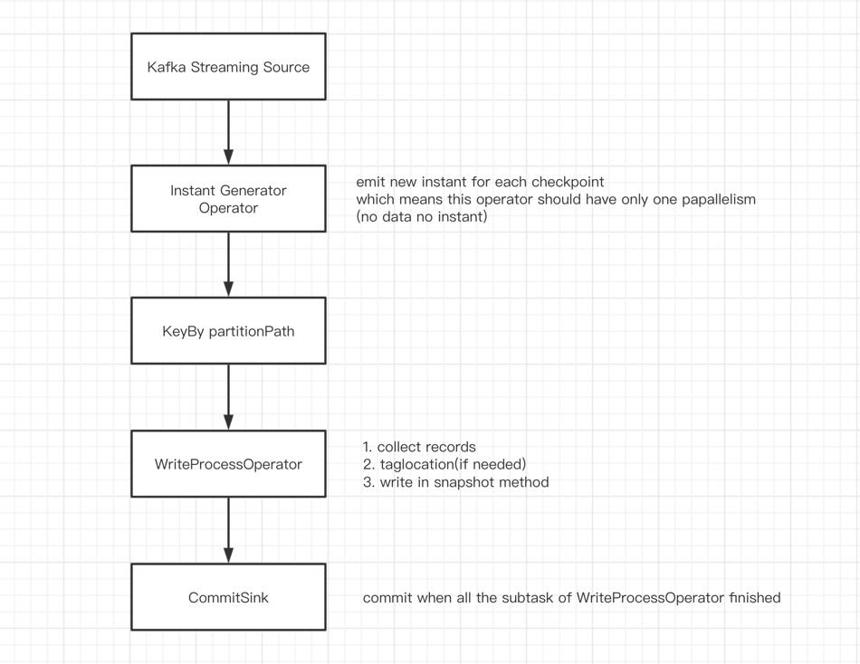

DAG如下：

• source 接收kafka数据，转换成List<HoodieRecord>;

• InstantGeneratorOperator 生成全局唯一的instant.当上一个instant未完成或者当前批次无数据时，不创建新的instant；

• KeyBy partitionPath 根据 partitionPath分区，避免多个子任务写同一个分区；

• WriteProcessOperator 执行写操作，当当前分区无数据时，向下游发送空的结果数据凑数；

• CommitSink 接收上游任务的计算结果，当收到 parallelism个结果时，认为上游子任务全部执行完成，执行commit.

注：

InstantGeneratorOperator和WriteProcessOperator 均为自定义的Flink算子，InstantGeneratorOperator会在其内部阻塞检查上一个instant的状态，保证全局只有一个inflight（或requested）状态的instant.WriteProcessOperator是实际执行写操作的地方，其写操作在checkpoint时触发。

5. 实现示例

1) HoodieTable

/**
* Abstract implementation of a HoodieTable.
*
* @param <T> Sub type of HoodieRecordPayload
* @param <I> Type of inputs
* @param <K> Type of keys
* @param <O> Type of outputs
*/
public abstract class HoodieTable<T extends HoodieRecordPayload, I, K, O> implements Serializable { protected final HoodieWriteConfig config;
protected final HoodieTableMetaClient metaClient;
protected final HoodieIndex<T, I, K, O> index; public abstract HoodieWriteMetadata<O> upsert(HoodieEngineContext context, String instantTime,
I records); public abstract HoodieWriteMetadata<O> insert(HoodieEngineContext context, String instantTime,
I records); public abstract HoodieWriteMetadata<O> bulkInsert(HoodieEngineContext context, String instantTime,
I records, Option<BulkInsertPartitioner<I>> bulkInsertPartitioner); ......
}


HoodieTable 是 hudi的核心抽象之一，其中定义了表支持的insert,upsert,bulkInsert等操作。以 upsert 为例，输入数据由原先的 JavaRDD<HoodieRecord> inputRdds 换成了 I records, 运行时 JavaSparkContext jsc 换成了 HoodieEngineContext context.

从类注释可以看到 T,I,K,O分别代表了hudi操作的负载数据类型、输入数据类型、主键类型以及输出数据类型。这些泛型将贯穿整个抽象层。

2) HoodieEngineContext

/**
* Base class contains the context information needed by the engine at runtime. It will be extended by different
* engine implementation if needed.
*/
public abstract class HoodieEngineContext { public abstract <I, O> List<O> map(List<I> data, SerializableFunction<I, O> func, int parallelism); public abstract <I, O> List<O> flatMap(List<I> data, SerializableFunction<I, Stream<O>> func, int parallelism); public abstract <I> void foreach(List<I> data, SerializableConsumer<I> consumer, int parallelism); ......
}


HoodieEngineContext 扮演了 JavaSparkContext 的角色，它不仅能提供所有 JavaSparkContext能提供的信息，还封装了 map,flatMap,foreach等诸多方法，隐藏了JavaSparkContext#map(),JavaSparkContext#flatMap(),JavaSparkContext#foreach()等方法的具体实现。

以map方法为例，在Spark的实现类 HoodieSparkEngineContext中，map方法如下：

@Override
public <I, O> List<O> map(List<I> data, SerializableFunction<I, O> func, int parallelism) {
return javaSparkContext.parallelize(data, parallelism).map(func::apply).collect();
}


在操作List的引擎中其实现可以为（不同方法需注意线程安全问题，慎用parallel()）：

@Override
public <I, O> List<O> map(List<I> data, SerializableFunction<I, O> func, int parallelism) {
return data.stream().parallel().map(func::apply).collect(Collectors.toList());
}


注：map函数中抛出的异常，可以通过包装SerializableFunction<I, O> func解决.

这里简要介绍下 SerializableFunction:

@FunctionalInterface
public interface SerializableFunction<I, O> extends Serializable {
O apply(I v1) throws Exception;
}


该方法实际上是 java.util.function.Function 的变种，与java.util.function.Function 不同的是 SerializableFunction可以序列化，可以抛异常。引入该函数是因为JavaSparkContext#map()函数能接收的入参必须可序列，同时在hudi的逻辑中，有多处需要抛异常，而在Lambda表达式中进行 try catch 代码会略显臃肿，不太优雅。

6.现状和后续计划

6.1 工作时间轴

2020年4月，T3出行（杨华@vinoyang，王祥虎@wangxianghu）和阿里巴巴的同学（李少锋@leesf）以及若干其他小伙伴一起设计、敲定了该解耦方案；

2020年4月，T3出行(王祥虎@wangxianghu)在内部完成了编码实现，并进行了初步验证，得出方案可行的结论；

2020年7月，T3出行(王祥虎@wangxianghu)将该设计实现和基于新抽象实现的Spark版本推向社区（HUDI-1089）；

2020年9月26日，顺丰科技基于T3内部分支修改完善的版本在 Apache Flink Meetup（深圳站）公开PR, 使其成为业界第一个在线上使用Flink将数据写hudi的企业。

2020年10月2日，HUDI-1089 合并入hudi主分支，标志着hudi-spark解耦完成。

6.2 后续计划

1）推进hudi和flink集成

将flink与hudi的集成尽快推向社区,在初期，该特性可能只支持kafka数据源。

2）性能优化

为保证hudi-spark版本的稳定性和性能，此次解耦没有太多考虑flink版本可能存在的性能问题。

3）类flink-connector-hudi第三方包开发

将hudi-flink的绑定做成第三方包，用户可以在flink应用中以编码方式读取任意数据源，通过这个第三方包写入hudi。
