mac下的Graphviz安装及使用
2017年10月13日 13:30:07
阅读数：7495
一.安装
Graphviz http://www.graphviz.org/
mac用户建议直接用homebrew来安装，官网上版本比较旧
1.安装homebrew
打开终端复制、粘贴以下命令：
ruby -e "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/master/install)"
- 1
2.安装Graphviz
homebrew安装完毕后运行 brew install graphviz即可
注：运行第2步时可能会提示-bash: brew: command not found
解决办法：
终端输入sudo vim .bash_profile，
输入i进入输入模式，
添加export PATH="/usr/local/bin:$PATH" ,
按esc键退出输入模式，
输入:wq退出并保存
最后输入source .bash_profile使配置生效。
（注意: 和空格也要输入，bash_profile保存时可能会警告，:w!强制保存即可，更多vim命令参考http://www.cnblogs.com/usergaojie/p/4583796.html）
二.使用
随便找的一个例子：
1.使用文本编辑器（这里用的是sublime ）输入以下内容：
digraph pic { Hello -> World}
- 1
- 2
- 3
2.保存为pic.dot文件
3.打开终端，切换到dot文件所在目录，输入dot pic.dot -T png -o pic.png
4.可以看到在dot文件目录下生成了一个pic.png文件
三.进阶
目的：流程图较复杂时，能够边写代码边看效果
目前找了两个教程，还没试，有问题了再更新。
https://blog.zengrong.net/post/2294.html
https://zhuanlan.zhihu.com/p/22820399
通过Anaconda安装Graphviz
2018年02月27日 11:41:15
阅读数：817
简单三步走

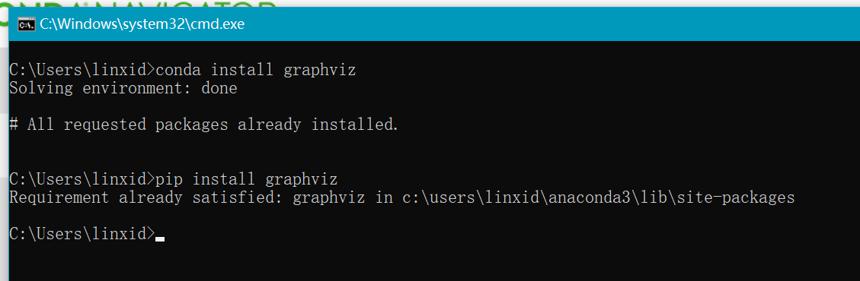

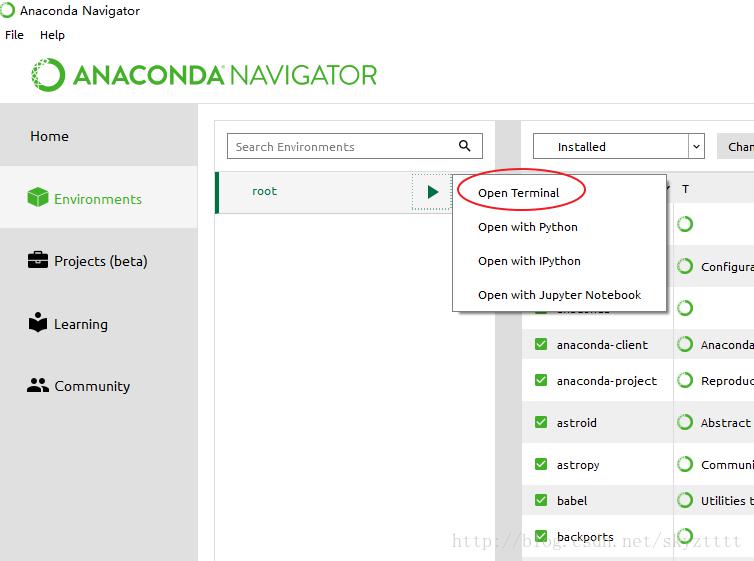

1.打开Anaconda终端，Open terminal
2.在终端窗口一次输入：
conda install graphviz pip install graphviz
3.添加环境变量
找到Graphviz的安装路径，然后添加到环境变量中即可。我的安装路径是 C:\Users\linxid\Anaconda3\Library\bin\graphviz
安装后记得重启，环境变量修改才可以生效，调用库，即可成功。

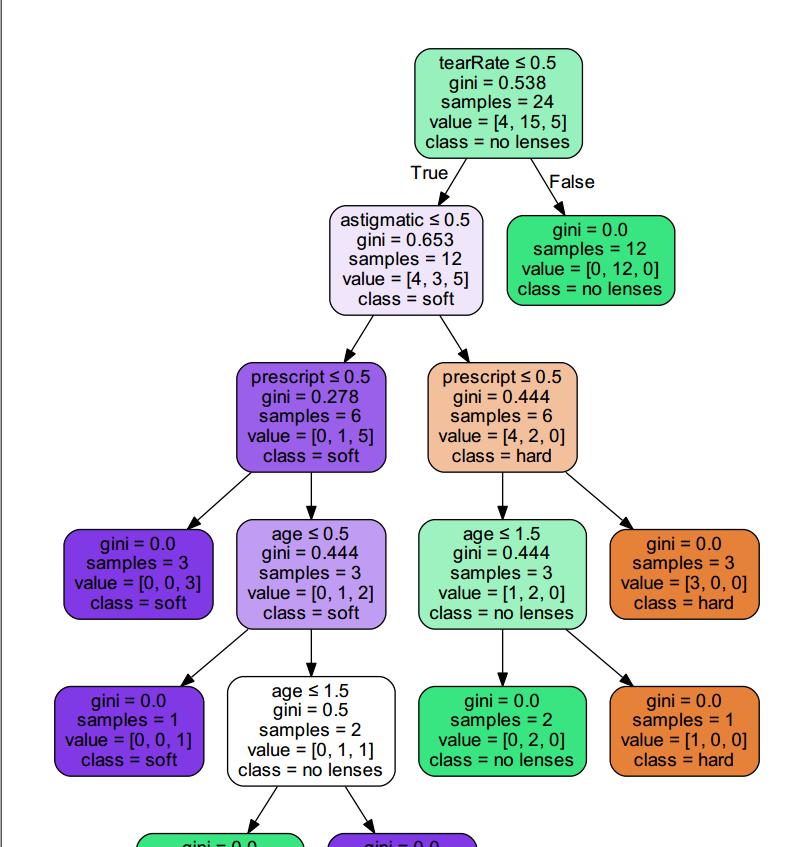

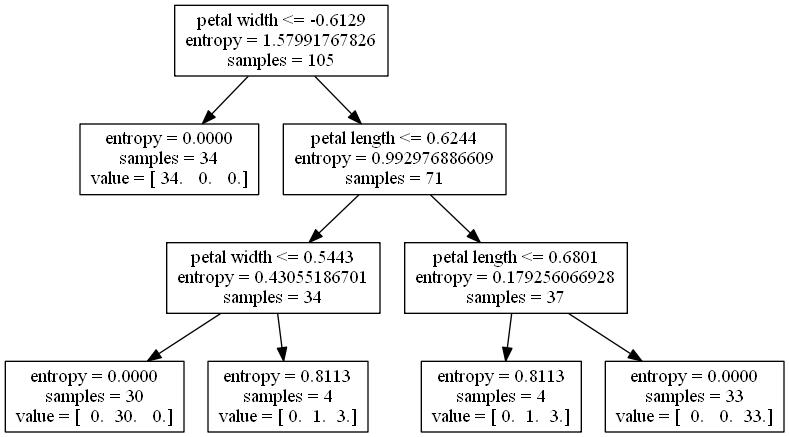

通过Graphviz绘制的决策树：
Graphviz Windows环境安装、配置环境变量、pcharm中调用、中文乱码、dot语句基本格式
Graphviz Windows环境安装：

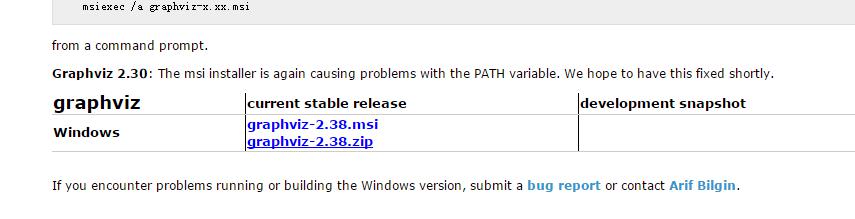

1.官网下载
官网下载地址

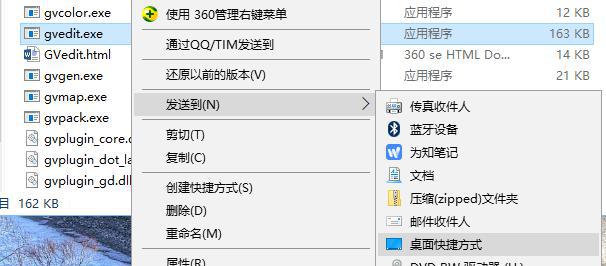

2.创建桌面快捷方式：

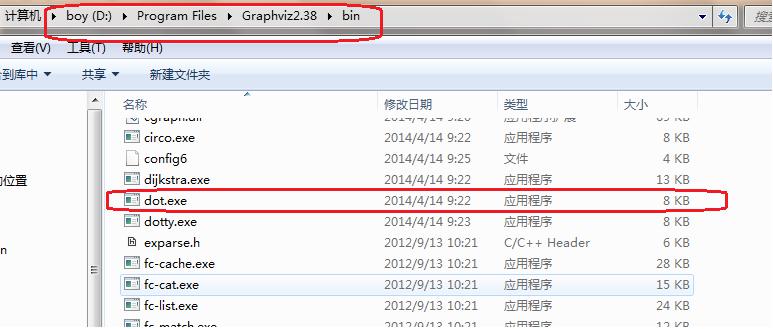

安装目录\bin文件夹\：找到gvedit.exe文件右键 发送到桌面快捷方式，如下图：

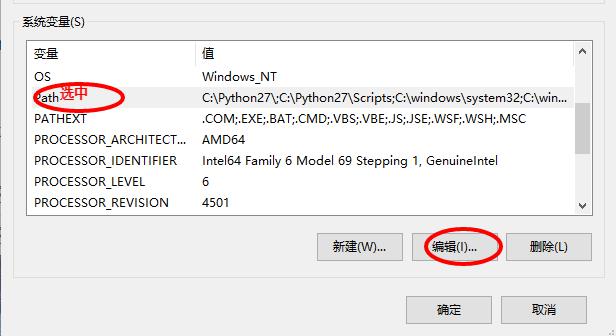

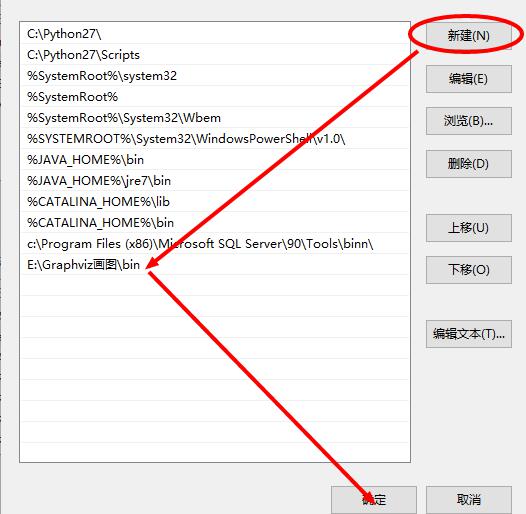

3.配置环境变量：

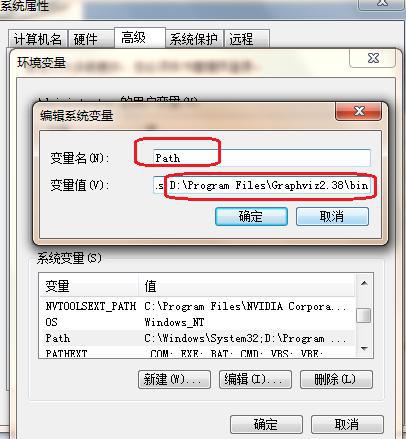

将graphviz安装目录下的bin文件夹添加到Path环境变量中：
4.验证是否安装并配置成功：
进入windows命令行界面，输入

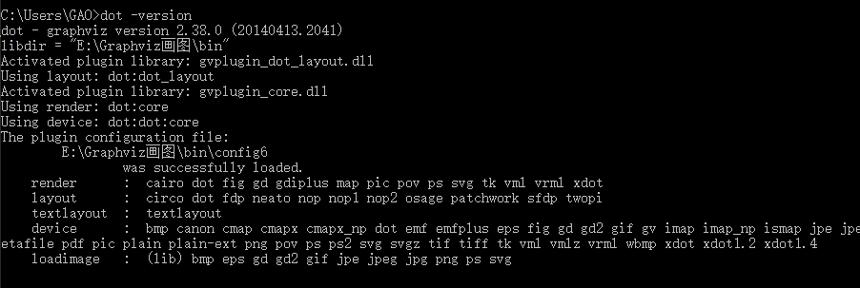

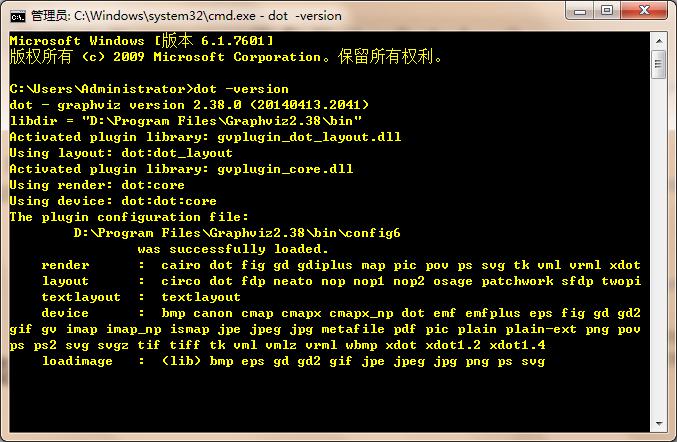

dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。如图：

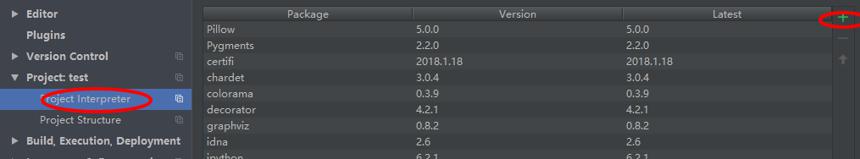

5.python环境中安装：（pycharm中）
然后输入Graphivz安装
6.在pycharm中运行
# coding:utf-8from graphviz import Digraphdot = Digraph(comment='The Round Table')# 添加圆点 A, A的标签是 King Arthurdot.node('A', 'king')dot.view() #后面这句就注释了，也可以使用这个命令查看效果# 添加圆点 B, B的标签是 Sir Bedevere the Wisedot.node('B', 'Sir Bedevere the Wise')#dot.view()# 添加圆点 L, L的标签是 Sir Lancelot the Bravedot.node('L', 'Sir Lancelot the Brave')#dot.view()#创建一堆边，即连接AB的边，连接AL的边。dot.edges(['AB', 'AL'])#dot.view()# 在创建两圆点之间创建一条边dot.edge('B', 'L', constraint='false')#dot.view()# 获取DOT source源码的字符串形式print(dot.source)# 保存source到文件，并提供Graphviz引擎dot.render('test-output/round-table.gv', view=True)
x
30
1
# coding:utf-8
2
from graphviz import Digraph
3
4
dot = Digraph(comment='The Round Table')
5
6
# 添加圆点 A, A的标签是 King Arthur
7
dot.node('A', 'king')
8
dot.view() #后面这句就注释了，也可以使用这个命令查看效果
9
10
# 添加圆点 B, B的标签是 Sir Bedevere the Wise
11
dot.node('B', 'Sir Bedevere the Wise')
12
#dot.view()
13
14
# 添加圆点 L, L的标签是 Sir Lancelot the Brave
15
dot.node('L', 'Sir Lancelot the Brave')
16
#dot.view()
17
18
#创建一堆边，即连接AB的边，连接AL的边。
19
dot.edges(['AB', 'AL'])
20
#dot.view()
21
22
# 在创建两圆点之间创建一条边
23
dot.edge('B', 'L', constraint='false')
24
#dot.view()
25
26
# 获取DOT source源码的字符串形式
27
print(dot.source)
28
29
# 保存source到文件，并提供Graphviz引擎
30
dot.render('test-output/round-table.gv', view=True)

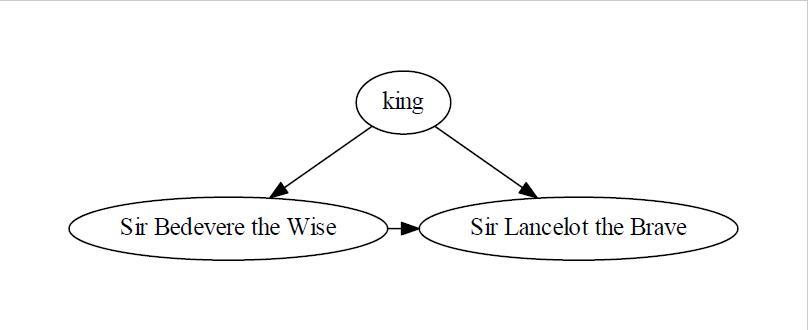

结果:

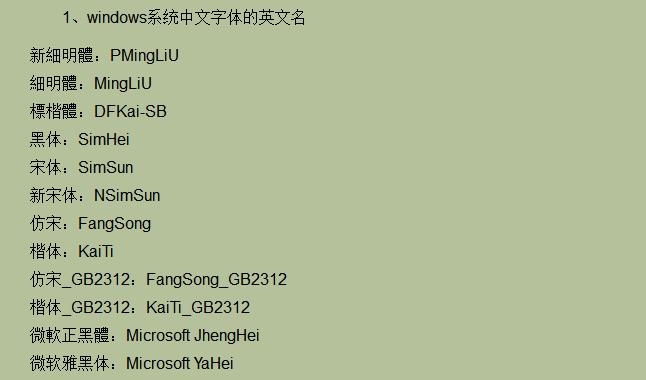

7.中文乱码问题：

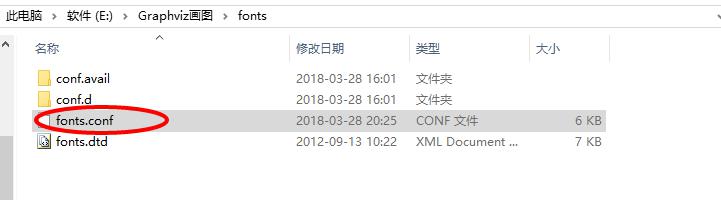

- 在安装目录找到如下文件用记事本打开：

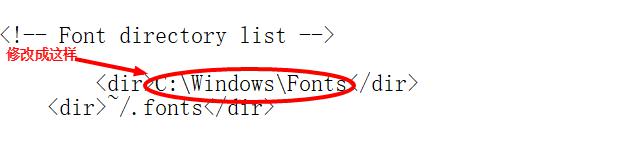

- 将对应位置代码修改为如下：
- 代码中加如下语句：
8.标签中有空格画出图出错的情况：
将对应标签放在英文双引号内
9.dot语言基本格式：
- dot input.dot -T png -o output.txt
cmd：
-o 指定存储档案的档名
- 有向图：diagraph申明，结点关系为"->"，可以//注释
- 无向图：graph 申明 结点关系"--"
- 子图 ：subgraph声明 父图是无向图他本身也得是无向图 父图是有向图本身也得是有向图
10.示例：
digraph G{{ a b c} -> { d e f }}
1
digraph G{
2
{ a b c} -> { d e f }
3
}
Graphviz(转载)
简述
原文: http://www.tuicool.com/articles/vy2Ajyu
本文翻译自 Drawing Graphs using Dot and Graphviz
1. 许可
Copyright (C) 2013, 2014 Tony Ballantyne. Permission is granted to copy, distribute and/or modify this document under the terms of the GNU Free Documentation License, Version 1.3 or any later version published by the Free Software Foundation; with no Invariant Sections, no Front-Cover Texts, and no Back-Cover Texts.
Code in this document is free software: you can redistribute it and/or modify it under the terms of the GNU General Public License as published by the Free Software Foundation, either version 3 of the License, or (at your option) any later version.
This code is distributed in the hope that it will be useful, but WITHOUT ANY WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the GNU General Public License for more details.
2. 介绍2.1 什么是DOT?
DOT是纯文本图像描述语言，对于计算机和人来说，都很容易阅读。
2.2 什么是Graphviz?
Graphviz是一个开源的图像可视化的软件，所谓图像可视化就是使用一种简单的方法，来将结构化的信息表现成用抽象图片和网络构成的示意图。
2.3 谁适合看这篇文章？
这篇文章本来是我写来给自己当速成手册看的。不过现在看起来已经被我弄成给学计算机的学生看的教程了。现在这篇文章可以给任何想通过例子学习DOT的人看。
2.4 相关材料
我博客还有类似的其他文章 TonyBallantyne.com/tech
如果你是想了解关于我作为一名SF and Fantasy writer的工作，但不幸点到这篇文章的话，下面的链接可能就对你比较有用：
- TonyBallantyne.com : 这里有我的小说和短故事
- Emacs Tutorial : 给作家的一个关于Emacs的简短介绍
- My Emacs Writing Setup : 关于我如何使用Emacs的Org Mode来写小说和短故事
译注：这儿所谓的相关材料其实是作者自己其他的一些文章，跟DOT关系不大
3. 安装
如果你要顺着这个教程继续下去，那你可能就需要要装Graphviz套件了。Graphviz可以在 官网 免费下载。
4. 基础例子4.1 简单图例
graph graphname { a -- b; b -- c; b -- d; d -- a;}
4.2 一样的图，不一样的布局
graph graphname { rankdir=LR; //Rank Direction Left to Right a -- b; b -- c; b -- d; d -- a;}
4.3 简单有向图
digraph graphname{ a -> b; b -> c; a -> c;}
4.4 带标签的简单有向图
digraph graphname{ T [label="Teacher"] // node T P [label="Pupil"] // node P T->P [label="Instructions", fontcolor=darkgreen] // edge T->P}
4.5 同样的图，不同的形状和颜色
digraph graphname { T [label="Teacher" color=Blue, fontcolor=Red, fontsize=24, shape=box] // node T P [label="Pupil" color=Blue, fontcolor=Red, fontsize=24, shape=box] // node P T->P [label="Instructions", fontcolor=darkgreen] // edge T->P}
这儿你可以选择的形状有: box , polygon , ellipse , oval , circle , point , egg , triangle , plaintext , diamond , trapezium , parallelogram , house , pentagon , hexagon , septagon , octagon , doublecircle , doubleoctagon , tripleoctagon 更多的形状看 这里

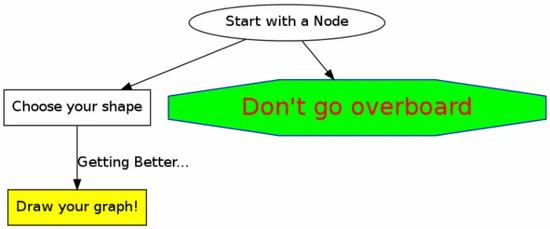

4.6 总结
digraph summary{ start [label="Start with a Node"] next [label="Choose your shape", shape=box] warning [label="Don't go overboard", color=Blue, fontcolor=Red,fontsize=24,style=filled, fillcolor=green,shape=octagon] end [label="Draw your graph!", shape=box, style=filled, fillcolor=yellow] start->next start->warning next->end [label="Getting Better...", fontcolor=darkblue]}

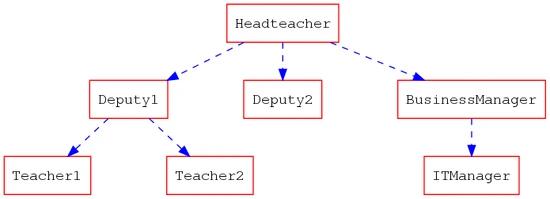

5. 高级5.1 节省时间的技巧
单独地去定义每一个节点其实很浪费时间的，下面这个技巧能够让你快点儿。
digraph hierarchy { nodesep=1.0 // increases the separation between nodes node [color=Red,fontname=Courier,shape=box] //All nodes will this shape and colour edge [color=Blue, style=dashed] //All the lines look like this Headteacher->{Deputy1 Deputy2 BusinessManager} Deputy1->{Teacher1 Teacher2} BusinessManager->ITManager {rank=same;ITManager Teacher1 Teacher2} // Put them on the same level}

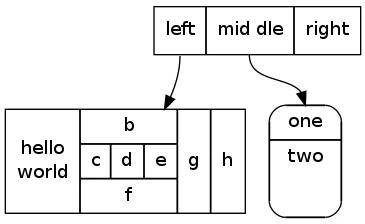

5.2 记录
你现在可以用HTML来定义这一类节点了， 这里 有更多相关信息。
digraph structs { node[shape=record] struct1 [label="<f0> left|<f1> mid\ dle|<f2> right"]; struct2 [label="{<f0> one|<f1> two\n\n\n}" shape=Mrecord]; struct3 [label="hello\nworld |{ b |{c|<here> d|e}| f}| g | h"]; struct1:f1 -> struct2:f0; struct1:f0 -> struct3:f1;}
6. 例子6.1 有限状态机
digraph finite_state_machine { rankdir=LR; size="8,5" node [shape = circle]; S0 -> S1 [ label = "Lift Nozzle" ] S1 -> S0 [ label = "Replace Nozzle" ] S1 -> S2 [ label = "Authorize Pump" ] S2 -> S0 [ label = "Replace Nozzle" ] S2 -> S3 [ label = "Pull Trigger" ] S3 -> S2 [ label = "Release Trigger" ]}
6.2 数据流示意图
digraph dfd{ node[shape=record] store1 [label="<f0> left|<f1> Some data store"]; proc1 [label="{<f0> 1.0|<f1> Some process here\n\n\n}" shape=Mrecord]; enti1 [label="Customer" shape=box]; store1:f1 -> proc1:f0; enti1-> proc1:f0;}

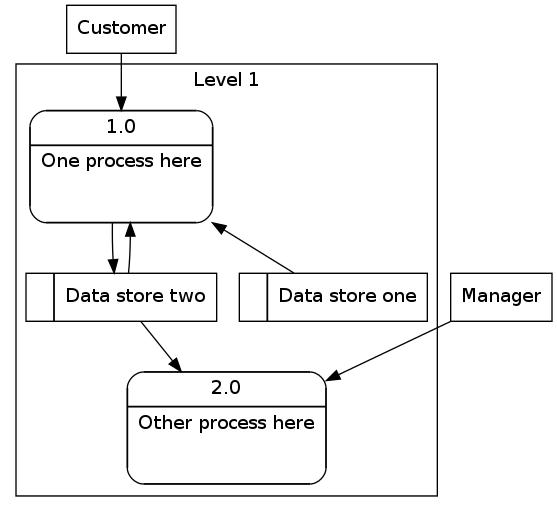

6.3 数据流示意图2
digraph dfd2{ node[shape=record] subgraph level0{ enti1 [label="Customer" shape=box]; enti2 [label="Manager" shape=box]; } subgraph cluster_level1{ label ="Level 1"; proc1 [label="{<f0> 1.0|<f1> One process here\n\n\n}" shape=Mrecord]; proc2 [label="{<f0> 2.0|<f1> Other process here\n\n\n}" shape=Mrecord]; store1 [label="<f0> |<f1> Data store one"]; store2 [label="<f0> |<f1> Data store two"]; {rank=same; store1, store2} } enti1 -> proc1 enti2 -> proc2 store1 -> proc1 store2 -> proc2 proc1 -> store2 store2 -> proc1}

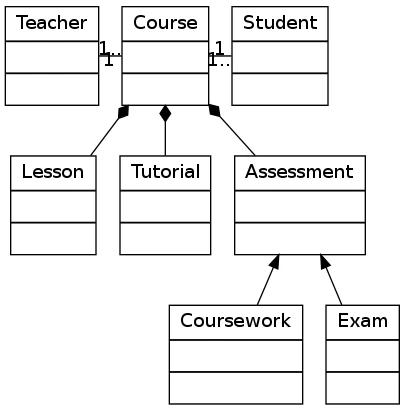

6.4 对象继承
digraph obj{ node[shape=record]; rankdir="BT"; teacher [label = "{<f0> Teacher|<f1> \n |<f2> \n }"]; course [label = "{<f0> Course|<f1> \n |<f2> \n }"]; student [label = "{<f0> Student|<f1> \n |<f2> \n }"]; lesson [label = "{<f0> Lesson |<f1> \n |<f2> \n }"]; tutorial [label = "{<f0> Tutorial|<f1> \n |<f2> \n }"]; assessment[label = "{<f0> Assessment|<f1> \n |<f2> \n }"]; coursework [label = "{<f0> Coursework|<f1> \n |<f2> \n }"]; exam [label = "{<f0> Exam|<f1> \n |<f2> \n }"]; {rank=same; teacher course student} teacher->course [dir="forward",arrowhead="none",arrowtail="normal",headlabel="1",taillabel="1.."]; student->course [dir="forward",arrowhead="none",arrowtail="normal",headlabel="1",taillabel="1.."]; lesson->course [dir="forward",arrowhead="diamond",arrowtail="normal"]; tutorial->course [dir="forward",arrowhead="diamond",arrowtail="normal"]; assessment->course [dir="forward",arrowhead="diamond",arrowtail="normal"]; coursework->assessment; exam->assessment;}
6.5 关系型实体
digraph ER{ node[shape=box]; Book; Customer; Loan; {rank=same;Book,Customer,Loan} Book->Loan[dir="forward",arrowhead="crow",arrowtail="normal"]; Customer->Loan[dir="forward",arrowhead="crow",arrowtail="normal"];}
7. 参考
以下可能是你在画图时候最有用的一些属性，完整的列表可以在 这里 看。
7.1 图像属性
label="My Graph"; # 给图像设置标签 rankdir=LR; # 将图片由原来的从上到下布局变成从左到右布局 {rank=same; a, b, c } # 将一组元素放到同一个level splines="line"; # 让边框变为直线，没有曲线和锐角 K=0.6; # 用来在布局中影响spring属性，spring属性可以用于将节点往外推，这个在twopi和sfdp布局中很有用。
译注：暂时还没明白这个spring属性应该怎么翻，初步猜测是弹性。胡克定律里面的常量名也叫K。
7.2 交点属性
[label="Some Label"] # 给交点打标签 [color="red"] # 给交点上色 [fillcolor="blue"] # 设置交点的填充色
7.3 边的属性
[label="Some Label"] # 给边设置标签 (设置路径权重的时候很有用) [color="red"] # 给交点上色 (标示路径的时候很有用) [penwidth=2.0] # 给边适配厚度，标示路径的时候很有用。
7.4 尺寸, 背景颜色
fixedsize=true; size="1,1"; resolution=72; bgcolor="#C6CFD532"; # 不是我偷懒不翻译哦，原文就没有解释。
8. 附录8.1 拓展阅读
An Introduction to GraphViz and dot
Graphviz Examples and Tutorial
8.2 使用Emacs的Org Mode
Emacs的Org Mode不管对于写作，还是执行和导出DOT图片都是个很理想的工作环境。
8.2.1 配置
下载并安装Graphviz，然后把相关路径加到exec-path这个变量里去。
你也要把你的.emacs文件更新成能够把DOT作为babel语言加载，下面这个配置可以很容易的设置DOT为babel语言，其他语言也可以类似操作
(org-babel-do-load-languages (quote org-babel-load-languages) (quote ( (emacs-lisp . t) (java . t) (dot . t) (ditaa . t) (R . t) (python . t) (ruby . t) (gnuplot . t) (clojure . t) (sh . t) (ledger . t) (org . t) (plantuml . t) (latex . t) ) ))
8.2.2 将Dot嵌入Emacs
Org Mode通过使用Library of Babel来解析各种语言。要想这么做的话，就用 begin_src 和 end_src 标签把你的dot代码想下面这样包含进去。你也需要在包裹的时候像下面那样添加一些命令行参数。
用 <s[TAB] 快捷键可以快速生成一个 begin_src 代码块。
#+begin_src dot :file ./img/example1.png :cmdline -Kdot -Tpnggraph graphname { a -- b; b -- c; b -- d; d -- a; }#+end_src
8.2.3 命令行相关
#+begin_ src dot :file ./img/example1.png :cmdline -Kdot -Tpng 里的 :cmdline -Kdot -Tpng 就是命令行参数. 他们告诉dot如何渲染和展示。
-Kdot使用dot布局方式. 你也可以尝试其他的布局方式，比如Kneato,Kcirco,Ktwopi,Kfdp,Ksfdp-Tpng渲染成png格式
完整的命令行参数可以看 这里
Date: <2013-10-21 Mon>
Author: Tony Ballantyne
Translator: Casa Taloyum
Created: 2014-04-12 Sat 10:13
Emacs 23.3.1 (Org mode 8.0.2)
Graphviz典型例子
例子1
//先来看一个例子，我们创建一个文档graph1.dot：//digraph是有向图，graph是无向图，要注意，->用在有向图中，--用在无向图中表示一条边，不能混用。//第一行给出了图的类型和名字digraph graph1{ main -> parse -> execute; main -> init; main -> cleanup; execute -> make_string; execute -> printf; init -> make_string; main -> printf; execute -> compare;}
效果：
例子2
/*来看下一个稍微复杂点的例子，我们开始手动的设置一下图的属性。可以给点设置属性，也可以给边设置属性。先来讲讲怎么设置边的属性，在每条边后面的双括号里设置边的属性。也可以在用edge设置边的默认值。而给点设置属性就必须给每个点单独的设置一个属性，node表示点的默认值。 *///点的默认参数是shape=ellipse, width=.75, height=.5 and labeled by the node name.//一些点的形状在appendix.h中，一些常用的形状有bos,circle,record,plaintext。digraph graph2{ size = "4,4"; //把图的尺寸设为4 inch，4 inch main[shape=box]; //把main点的形状设为方形 main -> parse [weight=8]; //weight是设置了这条边的重要程度，默认是1 parse -> execute; main -> init [style=dotted] //让这条线是点状的 main -> cleanup; execute -> {make_string;printf} //这条语句一次连接了两条条线 init -> make_string; //把边的默认颜色设为了red edge[color=red]; //label就是在边上写了一行字 main -> printf[style=bold,label="100 times"]; //让make_string变成了一个两行的字符串（注意那个\n）。 make_string [label="make a\nstring"]; //设置了一下点的默认参数，蓝色，这个被用在了compare中。 node [shape=box,style=filled,color=".7 .3 1.0"]; execute -> compare;}
效果：
例子3
//可以设置每条边箭头的方向，//用dir，有forward(default)，back，both，none四种。digraph graph3{ A -> B[dir=both]; B -> C[dir=none]; C -> D[dir=back]; D -> A;}
效果：
例子4
/*点的shape除了record和Mrecord这两种之外，其他的形状都是多边形，而我们可以对多边形进行一下属性上的设置，shape = polygon。Sides用于设置它的边数，peripheries用于设置多边形的外框的层数，regular = true可以让你的多边形是一个规则的多边形，orientation = *，可以让你的多边形旋转一个角度，如orientation = 15就是转了15度。Skew后面跟一个（-1.0~1.0）的小数，能让你的图形斜切一个角度，distortion是让你的图形产生透视效果。 */digraph graph4{ a -> b -> c; b -> d; a[shape=polygon,sides=5,peripheries=3.color=lightblue,style=filled]; c[shape=polygon,sides=4,skew=.4,label="hello world"]; d[shape=invtriangle]; e[shape=polygon,sides=4,distortion=.7];}
效果：
例子5
//record和Mrecord的区别就是Mrecord的角是圆的。Record就是由矩形组成的图形。digraph structs { node [shape=record]; struct1 [shape=record,label="<f0> left | <f1> middle | <f2> right"]; struct2 [shape=record,label="<f0> one | <f1> two"]; struct3 [shape=record,label="hello\nworld |{ b |{ c | <here> d | e }| f }| g | h"]; struct1 -> struct2; struct1 -> struct3;}
效果：
例子6

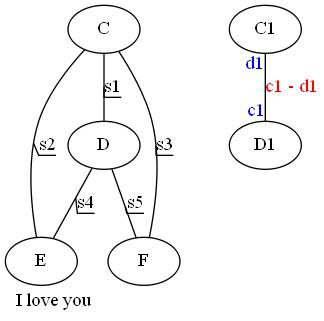

/*当你的线和线label比较多时，可以给线的属性decorate = true，使得每条线的label与所属线之间连线。你还可以给每条线加上headlabel和taillabel，给每条线的起始点和终点加上label，他们的颜色由labelfontcolor来决定，而label的颜色由fontcolor来决定。 */graph graph6{ label = "I love you"; //给这幅图设置，名字 labelloc = b; //图名字的位置在bottom，也可以是t labeljust = l; //图名字的对齐方式在left，也可以是r edge[decorate = true]; C -- D[label = "s1"]; C -- E[label = "s2"]; C -- F[label = "s3"]; D -- E[label = "s4"]; D -- F[label = "s5"]; edge[decorate = false, labelfontcolor = blue, fontcolor = red]; C1 -- D1[headlabel = "c1", taillabel = "d1", label = "c1 - d1"];}
效果：
例子7
digraph hierarchy { graph [fontname="Microsoft Yahei"]; nodesep=1.0 // increases the separation between nodes bgcolor="#EEE8D5" //All nodes will this shape and colour node [color="#FB9400",fontname="Microsoft Yahei",shape=box] edge [color="#414141", style=filled] //All the lines look like this rankdir = TB; n元线性方程组 -> {n维向量空间 矩阵} 双线性函数 -> 一般线性空间[dir=back] 一般线性空间 -> 线性映射[dir=foreward] {rank=same;双线性函数;一般线性空间;线性映射;} n维向量空间 -> 一般线性空间 矩阵 -> 线性映射[dir=both]}
效果：
例子8
digraph html { abc [shape=none, margin=0, label=< <TABLE BORDER="0" CELLBORDER="1" CELLSPACING="0" CELLPADDING="4"> <TR><TD>0</TD><TD>1</TD><TD>2</TD><TD>3</TD><TD>4</TD> </TR> <TR><TD>1</TD><TD></TD><TD></TD><TD></TD><TD></TD> </TR> <TR><TD>2</TD><TD></TD><TD></TD><TD></TD><TD></TD> </TR> <TR><TD>3</TD><TD></TD><TD></TD><TD></TD><TD></TD> </TR> <TR><TD>4</TD><TD></TD><TD></TD><TD></TD><TD></TD> </TR> </TABLE>>];}
效果：
例子9
/*默认时图中的线都是从上到下的，我们可以将其改为从左到右，在文件的最上层打入rankdir=LR就是从左到右，默认是TB(top -> bottom)，也可以是RL，BT。//当图中时间表之类的东西时，我们会需要点能排在一行（列），这时要用到rank，用花括号把rank=same，然后把需要并排的点一次输入。*/digraph html { rankdir = LR; { node[shape = plaintext]; 1995 -> 1996 -> 1997 -> 1998 -> 1999 -> 2000 -> 2001; } { node[shape = box, style = filled]; WAR3 -> Xhero -> Footman -> DOTA; WAR3 -> Battleship; } {rank = same; 1996; WAR3;} {rank = same; 1998; Xhero; Battleship;} {rank = same; 1999; Footman;} {rank = same; 2001; DOTA;}}
效果：

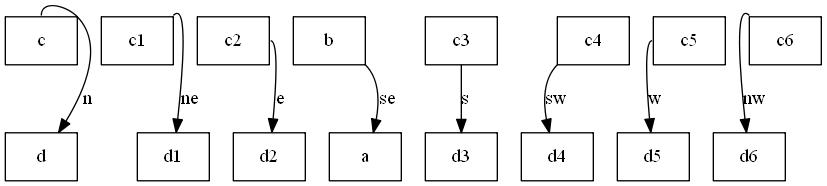

/*设立一条边时，我们可以制定这条边从起点的那个位置射出和从哪个位置结束。控制符有"n", "ne","e", "se", "s", "sw", "w" 和 "nw"，具体效果见下： */digraph html { node[shape = box]; c:n -> d[label = n]; c1:ne -> d1[label = ne]; c2:e -> d2[label = e]; b:se -> a[label = se]; c3:s -> d3[label = s]; c4:sw -> d4[label = sw]; c5:w -> d5[label = w]; c6:nw -> d6[label = nw];}
效果：
参考
Node, Edge and Graph Attributes
Gallery
Documentation
An Introduction to GraphViz and dot
Graphviz Examples and Tutorial
使用Graphviz绘图（一）
前言
日常开发或者编写课程论文时，除了代码文档的编写，其中一个很重要的部分就是需要绘制流程图、示意图
绘制流程图有很多工具，一般常见的就有如下几种：
- Word、PPT等办公软件
- Viso以及开源的Dia
- 画图（MSPaint）、PS、AI
- PicPicke
- 在线流程图绘制（eg. www.processon.com）
对于这些软件无论功能强大与否，适合与否，方便与否，都具有一个特点——所见即所得。你制作过程中看到的就是最终得到的结果。图中形式、布局在制作过程中都由自己设置，其实还有一类绘图系统的存在，其思想是——所思即所得。其中具有代表性的软件就是——Graphviz。Graphviz是贝尔实验室开发的一个开源的工具包，它使用一个特定的DSL（领域特定语言）——Dot作为脚本语言，然后使用布局引擎解析脚本并完成自动布局。Graphviz的设计初衷是对图进行自动布局（有向图、无向图、），可以使用dot脚本来定义图形元素，选择一定的算法进行布局，通过对输入脚本的解析，分析出其中的点，边以及子图，然后根据属性进行绘制，继而将结果以自己需要的格式导出来。
相对于其他的绘图软件，Granphviz的特点有如下几个方面：
- 代码控制，所思即所得
- 布局引擎自动布局
- （导出格式非常丰富）

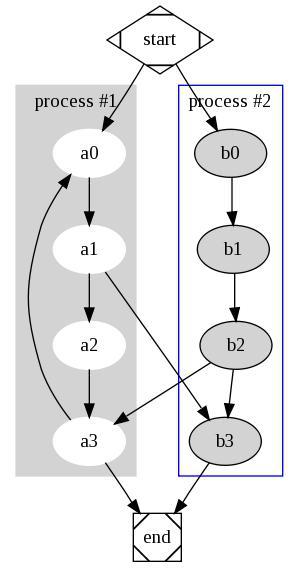

如下即为Graphivz官网上的一些示例效果：
一个生成有向图的小例子
我们先来看一个小例子来看一下使用Graphviz绘制一张图的完整流程（我使用的是Ubuntu 14.04 LTS，在其它系统上的使用应该差不多，下面不再标注了）。
要使用Graphviz，先要在系统上安装Graphviz。在Ubuntu上可以使用命令sudo apt-get install graphviz进行安装，在其他系统安装的方法可以查看Graphviz官网进行查看。程序安装好之后我们就可已使用了。
Step 1：首先，需要编辑dot脚本
可以使用你熟悉的纯文本编辑器进行脚本编写（必须是纯文本编辑器，如vim、notepad++，像word这样的富文本编辑器是不行的），只需设置编码为UTF-8。
编辑下面的脚本代码，保存为test.dot（先不用管其具体的意思，直接复制就行了）：

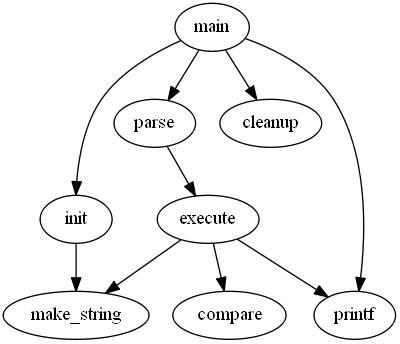

digraph G{ main -> parse -> execute; main -> init; main -> cleanup; execute -> make_string; execute -> printf; init -> make_string; main -> printf; execute -> compare;}
Step 2:随后，选用布局生成结果
使用如下命令生成结果：
dot -Tpng sample.dot -o sample.png
对于这条命令，dot表示用dot布局，-Tpng表示生成png图片格式，sample.dot是脚本文件名，-o sample.png表示生成输出的图片名称。
改命令也可以写成dot -Kdot -Tpng sample.dot -o sample.png,其中-Kdot表示使用dot布局。

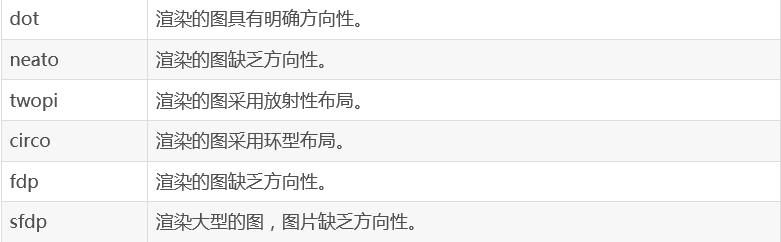

Graphviz支持几种布局引擎：
- dot ： 默认布局方式，主要用于有向图
- neato ： 主要用于无向图
- twopi ： 主要用于径向布局
- circo ： 圆环布局
- fdp ： 主要用于无向图
- sfdp ： 主要绘制较大的无向图
- patchwork ： 主要用于树哈希图（tree map）
Graphviz支持的输出图片格式更是相当的多，常用的有以下几种：
- pdf ：
- gif
- png ：
- jpeg ： 一种有损压缩图片格式
- bmp ： 一种位图格式
- svg ： 矢量图，一般用与Web，，可以用浏览器打开
- ps ： 矢量线图，多用于打印
更多的输出格式可以浏览Graphviz输出格式进行查看。

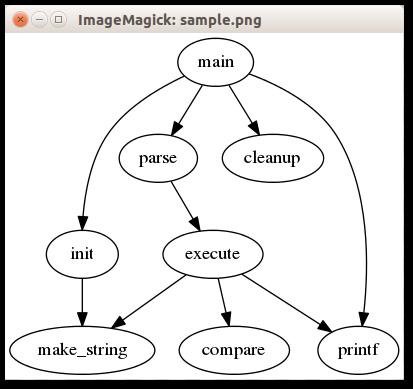

Step 3：查看生成结果
输出的图片，可以用支持相应图片格式的软件打开。Graphviz软件安装好之后，有一个图片浏览器可以进行图片预览，只需输入命令display sample.png即可（sample.png为生成的图片文件名），该示例预览结果如下(你可以在上一步使用不同的布局方式，查看一下结果有什么不同)：
正确完成三个步骤得到结果说明Graphviz已经可以在你的系统中正确安装可以使用了。后续我会介绍Graphviz Dot脚本的具体编写方法。
graphviz 安装和入门2017-11-21 Humen_ 画流程图装逼神器：graphviz，不解释
———————————如下言归正传，切入正题———————————–
1、下载
http://www.graphviz.org/Download_windows.php
下载 graphviz-2.38.zip ，例如我解压到位置 D:\Program Files\graphviz
2、配置环境变量
将 D:\Program Files\graphviz\release\bin 添加到环境变量 Path 中。
3、验证
进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。
如下：
C:\Users\shanhy>dot -versiondot - graphviz version 2.38.0 (20140413.2041)libdir = "D:\Program Files\graphviz\release\bin"Activated plugin library: gvplugin_dot_layout.dllUsing layout: dot:dot_layoutActivated plugin library: gvplugin_core.dllUsing render: dot:coreUsing device: dot:dot:coreThe plugin configuration file: D:\Program Files\graphviz\release\bin\config6 was successfully loaded. render : cairo dot fig gd gdiplus map pic pov ps svg tk vml vrml xdot layout : circo dot fdp neato nop nop1 nop2 osage patchwork sfdp twopi textlayout : textlayout device : bmp canon cmap cmapx cmapx_np dot emf emfplus eps fig gd gd2 gif gv imap imap_np ismap jpe jpeg jpg metafile pdf pic plain plain-ext png pov ps ps2 svg svgz tif tiff tk vml vmlz vrml wbmp xdot xdot1.2 xdot1.4 loadimage : (lib) bmp eps gd gd2 gif jpe jpeg jpg png ps svg
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
4、基本绘图入门
运行 D:\Program Files\graphviz\release\bin 目录下的 gvedit.exe 可以运行打开图形界面。
File > New 创建新的脚本文件，编写脚本后，点击 “Layout”图标（快捷键F5）可以直接查看结果。
小试牛刀：
digraph gvDemo { main -> parse -> execute; main -> init; main -> cleanup; execute -> make_string; execute -> printf init -> make_string; main -> printf; execute -> compare;}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10

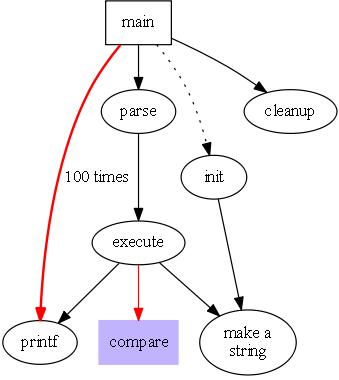

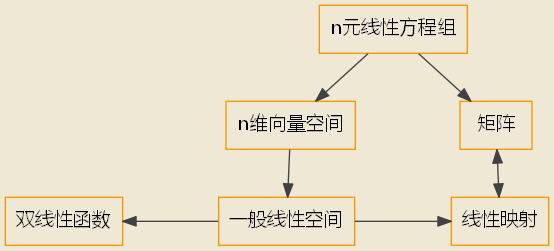

效果：
digraph gvDemo{ node [peripheries=2 style=filled color="#eecc80"] edge [color="sienna" fontcolor="green"] main -> parse -> execute; main -> init [arrowhead = box]; main -> cleanupi -> main; make_string[label = once shape=parallelogram style=filled ] execute -> make_string[label=Go style=dashed arrowtail=diamond]; execute -> printf [shape=box]; init -> make_string; main -> printf[dir=none]; execute -> compare[dir=both];}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13

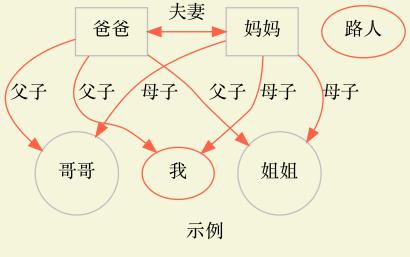

效果（这个不错，可以当以后的模板用 ^_^）：
示例1：graph 使用 – 描述关系
graph gvDemo1 { a -- b a -- b b -- a [color=blue]}
- 1
- 2
- 3
- 4
- 5
效果：
示例2：digraph 使用 -> 描述关系
digraph gvDemo2 { a -> b a -> b b -> a [color=blue style=filled]}
- 1
- 2
- 3
- 4
- 5
效果：

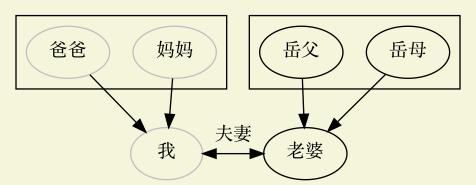

示例3：
digraph gvDemo3 { edge[fontname="Microsoft YaHei"] node[fontname="Microsoft YaHei"] graph[fontname="Microsoft YaHei"] label="游戏资源更新流程" rankdir="TB" start[label="启动游戏" shape=circle style=filled] ifwifi[label="网络环境判断是否 WIFI" shape=diamond] needupdate[label="是否有资源需要更新" shape=diamond] startslientdl[label="静默下载" shape=box] enterhall[label="进入游戏大厅" shape=box] enterroom[label="进入房间" shape=box] resourceuptodate[label="资源不完整" shape=diamond] startplay[label="正常游戏" shape=circle fillcolor=blue] warning[label="提醒玩家是否更新" shape=diamond] startdl[label="进入下载界面" shape=box] //{rank=same; needupdate, enterhall} {shape=diamond; ifwifi, needupdate} start -> ifwifi ifwifi->needupdate[label="是"] ifwifi->enterhall[label="否"] needupdate->startslientdl[label="是"] startslientdl->enterhall needupdate->enterhall[label="否"] enterhall -> enterroom enterroom -> resourceuptodate resourceuptodate -> warning[label="是"] resourceuptodate -> startplay[label="否"] warning -> startdl[label="确认下载"] warning -> enterhall[label="取消下载"] startdl -> enterhall[label="取消下载"] startdl -> startplay[label="下载完成"]}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
效果：
示例4：
graph gvDemo4{ "黑海" -- "亚速海"; "黑海" -- "博斯普鲁斯海峡" "达达尼尔海峡" -- "爱琴海" subgraph cluster_T{//新东西 label = "黑海海峡";//新东西 "达达尼尔海峡" -- "马尔马拉海" -- "博斯普鲁斯海峡"; } subgraph cluster_M{ label = "地中海海域"; "中部地中海" -- {"爱琴海" "爱奥尼亚海" "西西里海峡"}; //也是新东西 "西部地中海" -- {"西西里海峡" "第勒尼安海" "利古里亚海" "伊比利海" "阿尔沃兰海"}; "爱奥尼亚海" -- "亚得里亚海"; "阿尔沃兰海" -- "直布罗陀海峡"; }}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
效果：
这张图有些新东西可以看。
第一个是subgraph 关键字。一如名字所示，他是用来定义「次级图片」用的。
次级图片在dot的官方文件中常被叫作cluster subgraph，特指图示中被方框包裹起来的那两块，其定义方式和一般的graph非常相似，不过使用上有两件事需要留意：
graph的命名得以cluster前缀开头，否则语法虽然能过关，但生不出图面上您预期的效果。
如果父图是无向图，他本身也得是无向图；反之如果父图是有向图，这边也得乖乖照着来。
第二个重点是下面这段：
“中部地中海” – {“爱琴海” “爱奥尼亚海” “西西里海峡”};
用大括号括起，用空格分开－这是一口气将好几个节点群组起来同时操作的方法，其等效于：
“中部地中海” – “爱琴海”; 2 “中部地中海” – “爱奥尼亚海”; 3 “中部地中海” – “西西里海峡”;
您甚至可以用以下程式码画出下面这个图：
digraph gvABC { { a b c } -> { d e f }}
- 1
- 2
- 3
除了直接使用工具查看和生成结果外，还可以使用命令来操作：
语法：＜cmd＞ ＜inputfile＞ -T ＜format＞ -o ＜outputfile＞示例：dot D:\test\1.gv -Tpng -o image.png
- 1
- 2
- 3
- 4
Graphviz 中的 cmd 有好多种，每种使用方法都完全相同，差别只在于渲染出来的图片效果不一样。
dot 渲染的图具有明确方向性（最常用，一般都使用这个）。
neato 渲染的图缺乏方向性。
twopi 渲染的图采用放射性布局。
circo 渲染的图采用环型布局。
fdp 渲染的图缺乏方向性。
sfdp 渲染大型的图，图片缺乏方向性。
PS：
Setting（快捷键Shift + F5） 里面我们可以设置生成的文件格式，例如可以生成 svg、pdf 等等格式，很强大。你可以参考工具里面可以选择的值带入到命令行执行。
Graphviz 使用空格来解析脚本，所以我们在编写脚本的时候，对于含有空格的字符，要使用双引号，这样才不会出现错误。
更多关于 dot 语法和graphviz 的使用详见官方文档： http://www.graphviz.org/Documentation.php
关于中文乱码问题的解决方法： 先将源文件保存为UTF-8格式，然后对中文内容设置 frontname，例如：start[label="启动游戏" shape=circle style=filled, fontname="NSimSun"]
或者设置全局属性，例如上面gvDemo3 中的代码片段：
digraph gvDemo3 { edge[fontname="Microsoft YaHei"] node[fontname="Microsoft YaHei"] graph[fontname="Microsoft YaHei"]}
- 1
- 2
- 3
- 4
- 5
- 6
fontname后面也可以直接指定 xxx.ttf 字体文件
Windows系统中文字体的英文名对应关系参考如下：
新細明體：PMingLiU
細明體：MingLiU
標楷體：DFKai-SB
黑体：SimHei
宋体：SimSun
新宋体：NSimSun
仿宋：FangSong
楷体：KaiTi
仿宋_GB2312：FangSong_GB2312
楷体_GB2312：KaiTi_GB2312
微軟正黑體：Microsoft JhengHei
微软雅黑体：Microsoft YaHei
参考资料：
http://www.graphviz.org/Documentation/dotguide.pdf（官方）
http://blog.jobbole.com/94472/
windows下Graphviz安装及入门教程- 下载安装配置环境变量
- intall
- 配置环境变量
- 验证
- 基本绘图入门
- graph
- digraph
- 一个复杂的例子
- 和python交互
发现好的工具，如同发现新大陆。有时，我们会好奇，论文中、各种专业的书中那么形象的插图是如何做出来的，无一例外不是对绘图工具的熟练使用。
下载安装、配置环境变量intall
windows版本下载地址：http://www.graphviz.org/download/
双击msi文件，然后一直next（记住安装路径，后面配置环境变量会用到路径信息），安装完成之后，会在windows开始菜单创建快捷信息，默认快捷方式不放在桌面。
配置环境变量
将graphviz安装目录下的bin文件夹添加到Path环境变量中：
验证
进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。
基本绘图入门
打开windows下的graphviz编辑器gvedit，编写如下的dot脚本语言，保存成gv格式文本文件。然后进入命令行界面，使用dot命令，将gv文件转化为png图形文件。
dot D:\test\1.gv -Tpng -o image.png
- 1
graph
graph使用--描述关系
graph pic1 { a -- b a -- b b -- a [color=blue]}
digraph
使用->描述关系
digraph pic2 { a -> b a -> b b -> a [style=filled color=blue]}

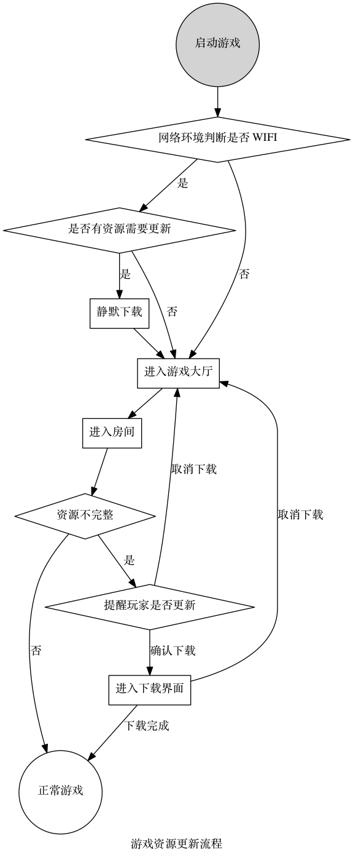

一个复杂的例子
digraph startgame { label="游戏资源更新流程" rankdir="TB" start[label="启动游戏" shape=circle style=filled] ifwifi[label="网络环境判断是否 WIFI" shape=diamond] needupdate[label="是否有资源需要更新" shape=diamond] startslientdl[label="静默下载" shape=box] enterhall[label="进入游戏大厅" shape=box] enterroom[label="进入房间" shape=box] resourceuptodate[label="资源不完整" shape=diamond] startplay[label="正常游戏" shape=circle fillcolor=blue] warning[label="提醒玩家是否更新" shape=diamond] startdl[label="进入下载界面" shape=box] //{rank=same; needupdate, enterhall} {shape=diamond; ifwifi, needupdate} start -> ifwifi ifwifi->needupdate[label="是"] ifwifi->enterhall[label="否"] needupdate->startslientdl[label="是"] startslientdl->enterhall needupdate->enterhall[label="否"] enterhall -> enterroom enterroom -> resourceuptodate resourceuptodate -> warning[label="是"] resourceuptodate -> startplay[label="否"] warning -> startdl[label="确认下载"] warning -> enterhall[label="取消下载"] startdl -> enterhall[label="取消下载"] startdl -> startplay[label="下载完成"]}
和python交互
graphviz强大而便捷的关系图/流程图绘制方法，很容易让我们联想到机器学习中的Decision Tree的展示方式。幸运的是，scikit-learn提供了生成.dot文件的接口，具体操作如下：
在python编辑环境下：
from sklearn.tree import export_graphviz # 导入的是一个函数# tree表示已经训练好的模型，即已经调用过DecisionTreeClassifier实例的fit(X_train, y_train)方法export_graphviz(tree, out_file='tree.dot', feature_names=['petal length', 'petal width'])
进入windows命令行界面，cd 切换到tree.dot所在的路径，执行
dot -Tpng tree.dot -o tree.png
学习Graphviz绘图
一、关于Graphviz1.1 简介Graphviz （英文：Graph Visualization Software的缩写）是一个由AT&T实验室启动的开源工具包，用于绘制DOT语言脚本描述的图形。它也提供了供其它软件使用的库。Graphviz是一个自由软件，其授权为Eclipse Public License。其Mac版本曾经获得2004年的苹果设计奖[2]。
Graphviz由一种被称为DOT语言的图形描述语言[3] 与一组可以生成和/或处理DOT文件的工具组成：
命令 说明 dot 一个用来将生成的图形转换成多种输出格式的命令行工具。其输出格式包括PostScript，PDF，SVG，PNG，含注解的文本等等。 neato 用于sprint model的生成（在Mac OS版本中称为energy minimized）。 twopi 用于放射状图形的生成 circo 用于圆形图形的生成。 fdp 另一个用于生成无向图的工具。 dotty 一个用于可视化与修改图形的图形用户界面程序。 lefty 一个可编程的(使用一种被EZ影响的语言[4])控件，它可以显示DOT图形，并允许用户用鼠标在图上执行操作。Lefty可以作为MVC模型的使用图形的GUI程序中的视图部分。
- 官网：
http://www.graphviz.org/ - 官方文档：
http://www.graphviz.org/Documentation.php - 下载地址：
http://www.graphviz.org/Download..php
1.2 DOT语言DOT语言是一种文本图形描述语言它提供了一种简单的描述图形的方法，并且可以为人类和计算机程序所理解。DOT语言文件通常是具有.gv或是.dot的文件扩展名。很多程序都可以处理DOT文件。
1.3 安装
Mac下直接通过brew install graphviz了，也可以直接从官网下载。
1.4 简单示例
Graphviz画图只需要两步。第一步创建文本文件并命令为x.dot，输入以下内容：
graph demo { "Browser" -- {"Chrome", "Fiefox", "Safari", "..."}}
第二步，使用命令将文本内容转换为图片。
dot demo.dot -T png -o demo.png
-T表示输出类型，可以指定jpg、gif、svg等等，-o指定输出文件名，不指定则输出到标准输出上。执行上面命令后不出意外则可以看到如下效果。
上面是用dot命令来生产，也可以用Graphviz中包含的其他命令来处理dot文本，比如用下面命令渲染出来的图片排列方式则不一样。
neato demo.dot -T png -o demo.png
本文后面的示例都以dot命令来渲染。
1.5 开发工具
可以直接通过上面的这种命令生成，缺点就是看不到实时效果。有一些工具可以实时查看，我这里使用的是vscode的PlantUML插件。Atom、Sublime应该也都有自己的插件，Eclipse上也可以安装PlantUML。Plantuml支持dot需要将开头的@startuml和结尾的@enduml换成@startdot和@enddot，也可以在前面加个//或者#(#@startdot #@enddot)，这样子dot命令生成的时候也不需要额外注释掉该部分。
二、DOT用法2.1 基本用法
DOT中使用图（digraph/graph/subgraph）、节点（node）和边（edge）来描述关系图/流程图，在配合一些属性的设置完成绘图。看下面例子：
#@startdotdigraph demo { label="示例" bgcolor="beige" node[color="grey"] father[label="爸爸", shape="box"] mother[label="妈妈", shape="box"] brother[label="哥哥", shape="circle"] sister[label="姐姐", shape="circle"] node[color="#FF6347"] strangers[label="路人"] edge[color="#FF6347"] father->mother[label="夫妻", dir="both"] father->brother[label="父子"] father->sister[label="父子"] father->我[label="父子"] mother->{brother,sister,我}[label="母子"] {rank=same; father, mother} {rank=same; brother,sister,我}}#@enddot
说明：
graph 用来描述无向图，关系使用 --来描述，digraph用来描述有向图，关系使用 -> 来描述。demo为定义的图片名称，label和bgcolor为定义的图片属性。father、mother、brother、sister、我、strangers为节点。可以把前面4个节点理解成变量定义，比如定义了一个变量father，名字叫爸爸，用方形来渲染，后面所有调用father都会按照方形爸爸来渲染，但这里其实和变量定义是不同的，因为这个节点即便不用也会渲染出来，比如strangers，变量思维为加强理解。比如我没有定义也是可以直接使用的。- 描述节点与节点的关系理解为边。边有有向（
->）和无向（--）两种。比如father和mother之间的关系为相互的。 - 上面有两个特殊的节点，
node和edge，node用来定义节点的默认属性，edge用来定义边的默认属性。作用域从本次定义到下一次定义截住。特定节点/边设置的属性会覆盖默认值。 []内属性，属性可以针对图、节点、边来设置。father 与子女的关系为一条条写的， mother 的关系则为直接通过大括号的方式来对应三个节点。rank 定义设置节点处在同一行，辅助渲染出来的图的效果。- 注释和C语言类似，
// 和 # 注释单行， /* */多行注释。 - DOT的写法不算严格，比如结束可以有分号，属性可以没有引号。
最后看一下生成的效果图：
该图最基本的关系用一句话就可以表达出来了
{"爸爸", "妈妈"}->{"哥哥", "我", "姐姐"}
2.2 常用属性2.2.1 常用图属性
属性名 默认值 说明 label 图片标签，如上面示例 bgcolor 背景颜色，颜色文档点此 fontcolor black 字体颜色，定义上面示例的颜色 fontname Times-Roman 字体 fontsize 14 字体大小 rank 子图等级限制， same,min,max,source,sink rankdir TB 排序方向，LR(left to right) or TB(top to bottom) compound false If true, allow edges between clusters. 配合 lhead 和 ltail 使用
2.2.2 常用节点属性
属性名 默认值 说明 label node name 节点显示内容 color black node边框颜色 fontcolor black 字体颜色 fillcolor 背景色 fontname Times-Roman 字体 fontsize 14 字体大小 shape ellipse 形状,box、ellipse、circle、diamond、plaintext、point、triangle、invtriangle style 图形样式，eg. bold、dashed、dotted、filled image 背景图片地址
shape示例
digraph demo { bgcolor="floralwhite" "box"[shape=box] "polygon"[shape=polygon,sides=7] "ellipse"[shape=ellipse] "circle"[shape=circle] "point"[shape=point] "triangle"[shape=triangle] "invtriangle"[shape=invtriangle] "plaintext"[shape=plaintext] "diamond"[shape=diamond]}
2.2.3 常用边属性
属性名 默认值 说明 label 描述关系 color black 箭头颜色 fontcolor black 关系文字颜色 dir forward 设置方向：forward,back,both,none arrowhead normal 箭头头部形状。box、crow、diamond、dot、none、normal、vee。箭头文档点此 arrowtail 箭头尾部形状 arrowsize 1.0 箭头大小 style 图形样式，eg. bold、dashed、dotted、filled lhead 当 compound 为true时，lhead用于指定边指向的cluster ltail 与ltail类似

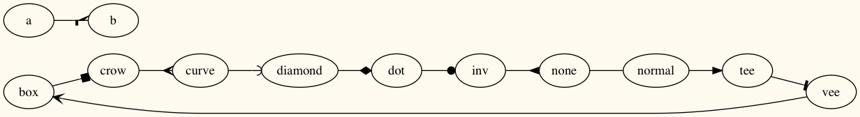

arrowhead示例
digraph demo { bgcolor="floralwhite" rankdir=LR "box"->"crow"[arrowhead=box] "crow"->"curve"[arrowhead=crow] "curve"->"diamond"[arrowhead=curve] "diamond"->"dot"[arrowhead=diamond] "dot"->"inv"[arrowhead=dot] "inv"->"none"[arrowhead=inv] "none"->"normal"[arrowhead=none] "normal"->"tee"[arrowhead=normal] "tee"->"vee"[arrowhead=tee] "vee"->"box"[arrowhead=vee] #来个高级的用法 a->b[arrowhead=lcrowortee]}
2.3 一些示例2.3.1 子图
一个图可以包含多个子图，以及子图也可以嵌套子图。子图的名字须为cluster*，否则就直接当节点渲染了。
digraph demo { bgcolor="beige" subgraph cluster_husband { node[color="grey"] {"爸爸", "妈妈"} -> "我" } subgraph cluster_wife { {"岳父", "岳母"} -> "老婆" } "我" -> "老婆"[label="夫妻", dir="both"] {rank=same; "我", "老婆"}}
渲染效果如下：
2.3.2 二叉树形式
digraph demo { bgcolor="beige" node [shape="record", height=.1] node0[label="<f0> | <f1> G | <f2>"] node1[label="<f0> | <f1> E | <f2>"] node2[label="<f0> | <f1> B | <f2>"] node0:f0 -> node1:f1 node0:f2 -> node2:f1}
其中，用 | 隔开的串会在绘制出来的节点中展现为一条分隔符，用 <> 括起来的串称为锚点。效果如下：
记录形式的节点也可以是竖形排列的。与横向排列的记录的不同只是label的形式不同，label中内容使用 {} 包围则是竖形排列的。代码如下：
digraph demo { bgcolor="beige" node [shape="record"] a [label="{a | b | c}"]}
2.3.3 直接指向子图
边直接指向cluster，需要设置 compound 为true，并配合 lhead 或 ltail 来实现。代码如下：
digraph demo { bgcolor="beige" compound=true subgraph cluster0 { a } subgraph cluster1 { b } a -> b [lhead=cluster1];}
Markdown可以让使用者关注内容的书写，不太需要关注文档格式；Graphviz也是一样，让使用者更多的关注内容本身之间的关系而不用太在意展现形式，以文本的方式来绘图也方便进行版本管理。当关系数据量比较大时（比如从数据库读取数据）Graphviz的优势将更明显。
参考文档：
- http://www.graphviz.org
- http://www.cnblogs.com/billnote/p/4043267.html
- http://www.tuicool.com/articles/qeqeuyb
前言
日常开发或者编写课程论文时，除了代码文档的编写，其中一个很重要的部分就是需要绘制流程图、示意图
绘制流程图有很多工具，一般常见的就有如下几种：
- Word、PPT等办公软件
- Viso以及开源的Dia
- 画图（MSPaint）、PS、AI
- PicPicke
- 在线流程图绘制（eg. www.processon.com）
对于这些软件无论功能强大与否，适合与否，方便与否，都具有一个特点——所见即所得。你制作过程中看到的就是最终得到的结果。图中形式、布局在制作过程中都由自己设置，其实还有一类绘图系统的存在，其思想是——所思即所得。其中具有代表性的软件就是——Graphviz。Graphviz是贝尔实验室开发的一个开源的工具包，它使用一个特定的DSL（领域特定语言）——Dot作为脚本语言，然后使用布局引擎解析脚本并完成自动布局。Graphviz的设计初衷是对图进行自动布局（有向图、无向图、），可以使用dot脚本来定义图形元素，选择一定的算法进行布局，通过对输入脚本的解析，分析出其中的点，边以及子图，然后根据属性进行绘制，继而将结果以自己需要的格式导出来。
相对于其他的绘图软件，Granphviz的特点有如下几个方面：
- 代码控制，所思即所得
- 布局引擎自动布局
- （导出格式非常丰富）
如下即为Graphivz官网上的一些示例效果：
一个生成有向图的小例子
我们先来看一个小例子来看一下使用Graphviz绘制一张图的完整流程（我使用的是Ubuntu 14.04 LTS，在其它系统上的使用应该差不多，下面不再标注了）。
要使用Graphviz，先要在系统上安装Graphviz。在Ubuntu上可以使用命令sudo apt-get install graphviz进行安装，在其他系统安装的方法可以查看Graphviz官网进行查看。程序安装好之后我们就可已使用了。
Step 1：首先，需要编辑dot脚本
可以使用你熟悉的纯文本编辑器进行脚本编写（必须是纯文本编辑器，如vim、notepad++，像word这样的富文本编辑器是不行的），只需设置编码为UTF-8。
编辑下面的脚本代码，保存为test.dot（先不用管其具体的意思，直接复制就行了）：
digraph G{ main -> parse -> execute; main -> init; main -> cleanup; execute -> make_string; execute -> printf; init -> make_string; main -> printf; execute -> compare;}
Step 2:随后，选用布局生成结果
使用如下命令生成结果：dot -Tpng sample.dot -o sample.png
对于这条命令，dot表示用dot布局，-Tpng表示生成png图片格式，sample.dot是脚本文件名，-o sample.png表示生成输出的图片名称。
改命令也可以写成dot -Kdot -Tpng sample.dot -o sample.png,其中-Kdot表示使用dot布局。
Graphviz支持几种布局引擎：
- dot ： 默认布局方式，主要用于有向图
- neato ： 主要用于无向图
- twopi ： 主要用于径向布局
- circo ： 圆环布局
- fdp ： 主要用于无向图
- sfdp ： 主要绘制较大的无向图
- patchwork ： 主要用于树哈希图（tree map）
Graphviz支持的输出图片格式更是相当的多，常用的有以下几种：
- pdf ：
- gif
- png ：
- jpeg ： 一种有损压缩图片格式
- bmp ： 一种位图格式
- svg ： 矢量图，一般用与Web，，可以用浏览器打开
- ps ： 矢量线图，多用于打印
更多的输出格式可以浏览Graphviz输出格式进行查看。
Step 3：查看生成结果
输出的图片，可以用支持相应图片格式的软件打开。Graphviz软件安装好之后，有一个图片浏览器可以进行图片预览，只需输入命令display sample.png即可（sample.png为生成的图片文件名），该示例预览结果如下(你可以在上一步使用不同的布局方式，查看一下结果有什么不同)：
正确完成三个步骤得到结果说明Graphviz已经可以在你的系统中正确安装可以使用了。后续我会介绍Graphviz Dot脚本的具体编写方法。
graphviz 安装和入门2017-11-21 Humen_ 画流程图装逼神器：graphviz，不解释
———————————如下言归正传，切入正题———————————–
1、下载
http://www.graphviz.org/Download_windows.php
下载 graphviz-2.38.zip ，例如我解压到位置 D:\Program Files\graphviz
2、配置环境变量
将 D:\Program Files\graphviz\release\bin 添加到环境变量 Path 中。
3、验证
进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。
如下：
C:\Users\shanhy>dot -versiondot - graphviz version 2.38.0 (20140413.2041)libdir = "D:\Program Files\graphviz\release\bin"Activated plugin library: gvplugin_dot_layout.dllUsing layout: dot:dot_layoutActivated plugin library: gvplugin_core.dllUsing render: dot:coreUsing device: dot:dot:coreThe plugin configuration file: D:\Program Files\graphviz\release\bin\config6 was successfully loaded. render : cairo dot fig gd gdiplus map pic pov ps svg tk vml vrml xdot layout : circo dot fdp neato nop nop1 nop2 osage patchwork sfdp twopi textlayout : textlayout device : bmp canon cmap cmapx cmapx_np dot emf emfplus eps fig gd gd2 gif gv imap imap_np ismap jpe jpeg jpg metafile pdf pic plain plain-ext png pov ps ps2 svg svgz tif tiff tk vml vmlz vrml wbmp xdot xdot1.2 xdot1.4 loadimage : (lib) bmp eps gd gd2 gif jpe jpeg jpg png ps svg
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
4、基本绘图入门
运行 D:\Program Files\graphviz\release\bin 目录下的 gvedit.exe 可以运行打开图形界面。
File > New 创建新的脚本文件，编写脚本后，点击 “Layout”图标（快捷键F5）可以直接查看结果。
小试牛刀：
digraph gvDemo { main -> parse -> execute; main -> init; main -> cleanup; execute -> make_string; execute -> printf init -> make_string; main -> printf; execute -> compare;}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
效果：
digraph gvDemo{ node [peripheries=2 style=filled color="#eecc80"] edge [color="sienna" fontcolor="green"] main -> parse -> execute; main -> init [arrowhead = box]; main -> cleanupi -> main; make_string[label = once shape=parallelogram style=filled ] execute -> make_string[label=Go style=dashed arrowtail=diamond]; execute -> printf [shape=box]; init -> make_string; main -> printf[dir=none]; execute -> compare[dir=both];}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
效果（这个不错，可以当以后的模板用 ^_^）：
示例1：graph 使用 – 描述关系
graph gvDemo1 { a -- b a -- b b -- a [color=blue]}
- 1
- 2
- 3
- 4
- 5
效果：
示例2：digraph 使用 -> 描述关系
digraph gvDemo2 { a -> b a -> b b -> a [color=blue style=filled]}
- 1
- 2
- 3
- 4
- 5
效果：
示例3：
digraph gvDemo3 { edge[fontname="Microsoft YaHei"] node[fontname="Microsoft YaHei"] graph[fontname="Microsoft YaHei"] label="游戏资源更新流程" rankdir="TB" start[label="启动游戏" shape=circle style=filled] ifwifi[label="网络环境判断是否 WIFI" shape=diamond] needupdate[label="是否有资源需要更新" shape=diamond] startslientdl[label="静默下载" shape=box] enterhall[label="进入游戏大厅" shape=box] enterroom[label="进入房间" shape=box] resourceuptodate[label="资源不完整" shape=diamond] startplay[label="正常游戏" shape=circle fillcolor=blue] warning[label="提醒玩家是否更新" shape=diamond] startdl[label="进入下载界面" shape=box] //{rank=same; needupdate, enterhall} {shape=diamond; ifwifi, needupdate} start -> ifwifi ifwifi->needupdate[label="是"] ifwifi->enterhall[label="否"] needupdate->startslientdl[label="是"] startslientdl->enterhall needupdate->enterhall[label="否"] enterhall -> enterroom enterroom -> resourceuptodate resourceuptodate -> warning[label="是"] resourceuptodate -> startplay[label="否"] warning -> startdl[label="确认下载"] warning -> enterhall[label="取消下载"] startdl -> enterhall[label="取消下载"] startdl -> startplay[label="下载完成"]}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
- 21
- 22
- 23
- 24
- 25
- 26
- 27
- 28
- 29
- 30
- 31
- 32
- 33
- 34
- 35
- 36
- 37
- 38
- 39
- 40
- 41
效果：
示例4：
graph gvDemo4{ "黑海" -- "亚速海"; "黑海" -- "博斯普鲁斯海峡" "达达尼尔海峡" -- "爱琴海" subgraph cluster_T{//新东西 label = "黑海海峡";//新东西 "达达尼尔海峡" -- "马尔马拉海" -- "博斯普鲁斯海峡"; } subgraph cluster_M{ label = "地中海海域"; "中部地中海" -- {"爱琴海" "爱奥尼亚海" "西西里海峡"}; //也是新东西 "西部地中海" -- {"西西里海峡" "第勒尼安海" "利古里亚海" "伊比利海" "阿尔沃兰海"}; "爱奥尼亚海" -- "亚得里亚海"; "阿尔沃兰海" -- "直布罗陀海峡"; }}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
效果：
这张图有些新东西可以看。
第一个是subgraph 关键字。一如名字所示，他是用来定义「次级图片」用的。
次级图片在dot的官方文件中常被叫作cluster subgraph，特指图示中被方框包裹起来的那两块，其定义方式和一般的graph非常相似，不过使用上有两件事需要留意：
graph的命名得以cluster前缀开头，否则语法虽然能过关，但生不出图面上您预期的效果。
如果父图是无向图，他本身也得是无向图；反之如果父图是有向图，这边也得乖乖照着来。
第二个重点是下面这段：
“中部地中海” – {“爱琴海” “爱奥尼亚海” “西西里海峡”};
用大括号括起，用空格分开－这是一口气将好几个节点群组起来同时操作的方法，其等效于：
“中部地中海” – “爱琴海”; 2 “中部地中海” – “爱奥尼亚海”; 3 “中部地中海” – “西西里海峡”;
您甚至可以用以下程式码画出下面这个图：
digraph gvABC { { a b c } -> { d e f }}
- 1
- 2
- 3
除了直接使用工具查看和生成结果外，还可以使用命令来操作：
语法：＜cmd＞ ＜inputfile＞ -T ＜format＞ -o ＜outputfile＞示例：dot D:\test\1.gv -Tpng -o image.png
- 1
- 2
- 3
- 4
Graphviz 中的 cmd 有好多种，每种使用方法都完全相同，差别只在于渲染出来的图片效果不一样。
dot 渲染的图具有明确方向性（最常用，一般都使用这个）。
neato 渲染的图缺乏方向性。
twopi 渲染的图采用放射性布局。
circo 渲染的图采用环型布局。
fdp 渲染的图缺乏方向性。
sfdp 渲染大型的图，图片缺乏方向性。
PS：
Setting（快捷键Shift + F5） 里面我们可以设置生成的文件格式，例如可以生成 svg、pdf 等等格式，很强大。你可以参考工具里面可以选择的值带入到命令行执行。
Graphviz 使用空格来解析脚本，所以我们在编写脚本的时候，对于含有空格的字符，要使用双引号，这样才不会出现错误。
更多关于 dot 语法和graphviz 的使用详见官方文档： http://www.graphviz.org/Documentation.php
关于中文乱码问题的解决方法： 先将源文件保存为UTF-8格式，然后对中文内容设置 frontname，例如：start[label="启动游戏" shape=circle style=filled, fontname="NSimSun"]
或者设置全局属性，例如上面gvDemo3 中的代码片段：
digraph gvDemo3 { edge[fontname="Microsoft YaHei"] node[fontname="Microsoft YaHei"] graph[fontname="Microsoft YaHei"]}
- 1
- 2
- 3
- 4
- 5
- 6
fontname后面也可以直接指定 xxx.ttf 字体文件
Windows系统中文字体的英文名对应关系参考如下：
新細明體：PMingLiU
細明體：MingLiU
標楷體：DFKai-SB
黑体：SimHei
宋体：SimSun
新宋体：NSimSun
仿宋：FangSong
楷体：KaiTi
仿宋_GB2312：FangSong_GB2312
楷体_GB2312：KaiTi_GB2312
微軟正黑體：Microsoft JhengHei
微软雅黑体：Microsoft YaHei
参考资料：
http://www.graphviz.org/Documentation/dotguide.pdf（官方）
http://blog.jobbole.com/94472/
windows下Graphviz安装及入门教程- 下载安装配置环境变量
- intall
- 配置环境变量
- 验证
- 基本绘图入门
- graph
- digraph
- 一个复杂的例子
- 和python交互
发现好的工具，如同发现新大陆。有时，我们会好奇，论文中、各种专业的书中那么形象的插图是如何做出来的，无一例外不是对绘图工具的熟练使用。
下载安装、配置环境变量intall
windows版本下载地址：http://www.graphviz.org/download/
双击msi文件，然后一直next（记住安装路径，后面配置环境变量会用到路径信息），安装完成之后，会在windows开始菜单创建快捷信息，默认快捷方式不放在桌面。
配置环境变量
将graphviz安装目录下的bin文件夹添加到Path环境变量中：
验证
进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。
基本绘图入门
打开windows下的graphviz编辑器gvedit，编写如下的dot脚本语言，保存成gv格式文本文件。然后进入命令行界面，使用dot命令，将gv文件转化为png图形文件。
dot D:\test\1.gv -Tpng -o image.png
- 1
graph
graph使用--描述关系
graph pic1 { a -- b a -- b b -- a [color=blue]}
digraph
使用->描述关系
digraph pic2 { a -> b a -> b b -> a [style=filled color=blue]}
一个复杂的例子
digraph startgame { label="游戏资源更新流程" rankdir="TB" start[label="启动游戏" shape=circle style=filled] ifwifi[label="网络环境判断是否 WIFI" shape=diamond] needupdate[label="是否有资源需要更新" shape=diamond] startslientdl[label="静默下载" shape=box] enterhall[label="进入游戏大厅" shape=box] enterroom[label="进入房间" shape=box] resourceuptodate[label="资源不完整" shape=diamond] startplay[label="正常游戏" shape=circle fillcolor=blue] warning[label="提醒玩家是否更新" shape=diamond] startdl[label="进入下载界面" shape=box] //{rank=same; needupdate, enterhall} {shape=diamond; ifwifi, needupdate} start -> ifwifi ifwifi->needupdate[label="是"] ifwifi->enterhall[label="否"] needupdate->startslientdl[label="是"] startslientdl->enterhall needupdate->enterhall[label="否"] enterhall -> enterroom enterroom -> resourceuptodate resourceuptodate -> warning[label="是"] resourceuptodate -> startplay[label="否"] warning -> startdl[label="确认下载"] warning -> enterhall[label="取消下载"] startdl -> enterhall[label="取消下载"] startdl -> startplay[label="下载完成"]}
和python交互
graphviz强大而便捷的关系图/流程图绘制方法，很容易让我们联想到机器学习中的Decision Tree的展示方式。幸运的是，scikit-learn提供了生成.dot文件的接口，具体操作如下：
在python编辑环境下：
from sklearn.tree import export_graphviz # 导入的是一个函数# tree表示已经训练好的模型，即已经调用过DecisionTreeClassifier实例的fit(X_train, y_train)方法export_graphviz(tree, out_file='tree.dot', feature_names=['petal length', 'petal width'])
进入windows命令行界面，cd 切换到tree.dot所在的路径，执行
dot -Tpng tree.dot -o tree.png
学习Graphviz绘图
一、关于Graphviz1.1 简介Graphviz （英文：Graph Visualization Software的缩写）是一个由AT&T实验室启动的开源工具包，用于绘制DOT语言脚本描述的图形。它也提供了供其它软件使用的库。Graphviz是一个自由软件，其授权为Eclipse Public License。其Mac版本曾经获得2004年的苹果设计奖[2]。
Graphviz由一种被称为DOT语言的图形描述语言[3] 与一组可以生成和/或处理DOT文件的工具组成：
命令 说明 dot 一个用来将生成的图形转换成多种输出格式的命令行工具。其输出格式包括PostScript，PDF，SVG，PNG，含注解的文本等等。 neato 用于sprint model的生成（在Mac OS版本中称为energy minimized）。 twopi 用于放射状图形的生成 circo 用于圆形图形的生成。 fdp 另一个用于生成无向图的工具。 dotty 一个用于可视化与修改图形的图形用户界面程序。 lefty 一个可编程的(使用一种被EZ影响的语言[4])控件，它可以显示DOT图形，并允许用户用鼠标在图上执行操作。Lefty可以作为MVC模型的使用图形的GUI程序中的视图部分。
- 官网：
http://www.graphviz.org/ - 官方文档：
http://www.graphviz.org/Documentation.php - 下载地址：
http://www.graphviz.org/Download..php
1.2 DOT语言DOT语言是一种文本图形描述语言它提供了一种简单的描述图形的方法，并且可以为人类和计算机程序所理解。DOT语言文件通常是具有.gv或是.dot的文件扩展名。很多程序都可以处理DOT文件。
1.3 安装
Mac下直接通过brew install graphviz了，也可以直接从官网下载。
1.4 简单示例
Graphviz画图只需要两步。第一步创建文本文件并命令为x.dot，输入以下内容：
graph demo { "Browser" -- {"Chrome", "Fiefox", "Safari", "..."}}
第二步，使用命令将文本内容转换为图片。
dot demo.dot -T png -o demo.png
-T表示输出类型，可以指定jpg、gif、svg等等，-o指定输出文件名，不指定则输出到标准输出上。执行上面命令后不出意外则可以看到如下效果。
上面是用dot命令来生产，也可以用Graphviz中包含的其他命令来处理dot文本，比如用下面命令渲染出来的图片排列方式则不一样。
neato demo.dot -T png -o demo.png
本文后面的示例都以dot命令来渲染。
1.5 开发工具
可以直接通过上面的这种命令生成，缺点就是看不到实时效果。有一些工具可以实时查看，我这里使用的是vscode的PlantUML插件。Atom、Sublime应该也都有自己的插件，Eclipse上也可以安装PlantUML。Plantuml支持dot需要将开头的@startuml和结尾的@enduml换成@startdot和@enddot，也可以在前面加个//或者#(#@startdot #@enddot)，这样子dot命令生成的时候也不需要额外注释掉该部分。
二、DOT用法2.1 基本用法
DOT中使用图（digraph/graph/subgraph）、节点（node）和边（edge）来描述关系图/流程图，在配合一些属性的设置完成绘图。看下面例子：
#@startdotdigraph demo { label="示例" bgcolor="beige" node[color="grey"] father[label="爸爸", shape="box"] mother[label="妈妈", shape="box"] brother[label="哥哥", shape="circle"] sister[label="姐姐", shape="circle"] node[color="#FF6347"] strangers[label="路人"] edge[color="#FF6347"] father->mother[label="夫妻", dir="both"] father->brother[label="父子"] father->sister[label="父子"] father->我[label="父子"] mother->{brother,sister,我}[label="母子"] {rank=same; father, mother} {rank=same; brother,sister,我}}#@enddot
说明：
graph 用来描述无向图，关系使用 --来描述，digraph用来描述有向图，关系使用 -> 来描述。demo为定义的图片名称，label和bgcolor为定义的图片属性。father、mother、brother、sister、我、strangers为节点。可以把前面4个节点理解成变量定义，比如定义了一个变量father，名字叫爸爸，用方形来渲染，后面所有调用father都会按照方形爸爸来渲染，但这里其实和变量定义是不同的，因为这个节点即便不用也会渲染出来，比如strangers，变量思维为加强理解。比如我没有定义也是可以直接使用的。- 描述节点与节点的关系理解为边。边有有向（
->）和无向（--）两种。比如father和mother之间的关系为相互的。 - 上面有两个特殊的节点，
node和edge，node用来定义节点的默认属性，edge用来定义边的默认属性。作用域从本次定义到下一次定义截住。特定节点/边设置的属性会覆盖默认值。 []内属性，属性可以针对图、节点、边来设置。father 与子女的关系为一条条写的， mother 的关系则为直接通过大括号的方式来对应三个节点。rank 定义设置节点处在同一行，辅助渲染出来的图的效果。- 注释和C语言类似，
// 和 # 注释单行， /* */多行注释。 - DOT的写法不算严格，比如结束可以有分号，属性可以没有引号。
最后看一下生成的效果图：
该图最基本的关系用一句话就可以表达出来了
{"爸爸", "妈妈"}->{"哥哥", "我", "姐姐"}
2.2 常用属性2.2.1 常用图属性
属性名 默认值 说明 label 图片标签，如上面示例 bgcolor 背景颜色，颜色文档点此 fontcolor black 字体颜色，定义上面示例的颜色 fontname Times-Roman 字体 fontsize 14 字体大小 rank 子图等级限制， same,min,max,source,sink rankdir TB 排序方向，LR(left to right) or TB(top to bottom) compound false If true, allow edges between clusters. 配合 lhead 和 ltail 使用
2.2.2 常用节点属性
属性名 默认值 说明 label node name 节点显示内容 color black node边框颜色 fontcolor black 字体颜色 fillcolor 背景色 fontname Times-Roman 字体 fontsize 14 字体大小 shape ellipse 形状,box、ellipse、circle、diamond、plaintext、point、triangle、invtriangle style 图形样式，eg. bold、dashed、dotted、filled image 背景图片地址
shape示例
digraph demo { bgcolor="floralwhite" "box"[shape=box] "polygon"[shape=polygon,sides=7] "ellipse"[shape=ellipse] "circle"[shape=circle] "point"[shape=point] "triangle"[shape=triangle] "invtriangle"[shape=invtriangle] "plaintext"[shape=plaintext] "diamond"[shape=diamond]}
2.2.3 常用边属性
属性名 默认值 说明 label 描述关系 color black 箭头颜色 fontcolor black 关系文字颜色 dir forward 设置方向：forward,back,both,none arrowhead normal 箭头头部形状。box、crow、diamond、dot、none、normal、vee。箭头文档点此 arrowtail 箭头尾部形状 arrowsize 1.0 箭头大小 style 图形样式，eg. bold、dashed、dotted、filled lhead 当 compound 为true时，lhead用于指定边指向的cluster ltail 与ltail类似
arrowhead示例
digraph demo { bgcolor="floralwhite" rankdir=LR "box"->"crow"[arrowhead=box] "crow"->"curve"[arrowhead=crow] "curve"->"diamond"[arrowhead=curve] "diamond"->"dot"[arrowhead=diamond] "dot"->"inv"[arrowhead=dot] "inv"->"none"[arrowhead=inv] "none"->"normal"[arrowhead=none] "normal"->"tee"[arrowhead=normal] "tee"->"vee"[arrowhead=tee] "vee"->"box"[arrowhead=vee] #来个高级的用法 a->b[arrowhead=lcrowortee]}
2.3 一些示例2.3.1 子图
一个图可以包含多个子图，以及子图也可以嵌套子图。子图的名字须为cluster*，否则就直接当节点渲染了。
digraph demo { bgcolor="beige" subgraph cluster_husband { node[color="grey"] {"爸爸", "妈妈"} -> "我" } subgraph cluster_wife { {"岳父", "岳母"} -> "老婆" } "我" -> "老婆"[label="夫妻", dir="both"] {rank=same; "我", "老婆"}}
渲染效果如下：
2.3.2 二叉树形式
digraph demo { bgcolor="beige" node [shape="record", height=.1] node0[label="<f0> | <f1> G | <f2>"] node1[label="<f0> | <f1> E | <f2>"] node2[label="<f0> | <f1> B | <f2>"] node0:f0 -> node1:f1 node0:f2 -> node2:f1}
其中，用 | 隔开的串会在绘制出来的节点中展现为一条分隔符，用 <> 括起来的串称为锚点。效果如下：
记录形式的节点也可以是竖形排列的。与横向排列的记录的不同只是label的形式不同，label中内容使用 {} 包围则是竖形排列的。代码如下：
digraph demo { bgcolor="beige" node [shape="record"] a [label="{a | b | c}"]}
2.3.3 直接指向子图
边直接指向cluster，需要设置 compound 为true，并配合 lhead 或 ltail 来实现。代码如下：
digraph demo { bgcolor="beige" compound=true subgraph cluster0 { a } subgraph cluster1 { b } a -> b [lhead=cluster1];}
Markdown可以让使用者关注内容的书写，不太需要关注文档格式；Graphviz也是一样，让使用者更多的关注内容本身之间的关系而不用太在意展现形式，以文本的方式来绘图也方便进行版本管理。当关系数据量比较大时（比如从数据库读取数据）Graphviz的优势将更明显。
参考文档：
- http://www.graphviz.org
- http://www.cnblogs.com/billnote/p/4043267.html
- http://www.tuicool.com/articles/qeqeuyb
2017-11-21 Humen_
画流程图装逼神器：graphviz，不解释 ———————————如下言归正传，切入正题———————————– 1、下载http://www.graphviz.org/Download_windows.php 2、配置环境变量将 D:\Program Files\graphviz\release\bin 添加到环境变量 Path 中。 3、验证进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。
4、基本绘图入门运行 D:\Program Files\graphviz\release\bin 目录下的 gvedit.exe 可以运行打开图形界面。 小试牛刀：
效果：
效果（这个不错，可以当以后的模板用 ^_^）： 示例1：graph 使用 – 描述关系
效果： 示例2：digraph 使用 -> 描述关系
效果： 示例3：
效果： 示例4：

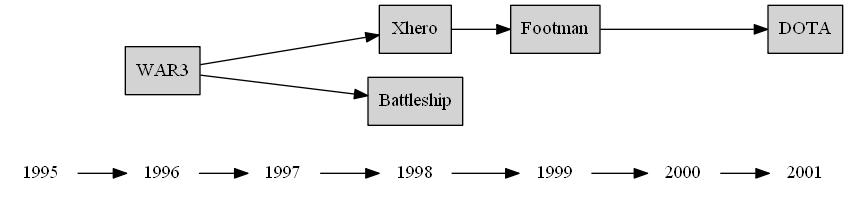

效果： 这张图有些新东西可以看。
您甚至可以用以下程式码画出下面这个图：
除了直接使用工具查看和生成结果外，还可以使用命令来操作：
Graphviz 中的 cmd 有好多种，每种使用方法都完全相同，差别只在于渲染出来的图片效果不一样。 PS：Setting（快捷键Shift + F5） 里面我们可以设置生成的文件格式，例如可以生成 svg、pdf 等等格式，很强大。你可以参考工具里面可以选择的值带入到命令行执行。 关于中文乱码问题的解决方法： 先将源文件保存为UTF-8格式，然后对中文内容设置 frontname，例如：
fontname后面也可以直接指定 xxx.ttf 字体文件 参考资料： |
windows下Graphviz安装及入门教程- 下载安装配置环境变量
- intall
- 配置环境变量
- 验证
- 基本绘图入门
- graph
- digraph
- 一个复杂的例子
- 和python交互
发现好的工具，如同发现新大陆。有时，我们会好奇，论文中、各种专业的书中那么形象的插图是如何做出来的，无一例外不是对绘图工具的熟练使用。
下载安装、配置环境变量intall
windows版本下载地址：http://www.graphviz.org/download/
双击msi文件，然后一直next（记住安装路径，后面配置环境变量会用到路径信息），安装完成之后，会在windows开始菜单创建快捷信息，默认快捷方式不放在桌面。
配置环境变量
将graphviz安装目录下的bin文件夹添加到Path环境变量中：
验证
进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。
基本绘图入门
打开windows下的graphviz编辑器gvedit，编写如下的dot脚本语言，保存成gv格式文本文件。然后进入命令行界面，使用dot命令，将gv文件转化为png图形文件。
dot D:\test\1.gv -Tpng -o image.png
- 1
graph
graph使用--描述关系
graph pic1 { a -- b a -- b b -- a [color=blue]}
digraph
使用->描述关系
digraph pic2 { a -> b a -> b b -> a [style=filled color=blue]}
一个复杂的例子
digraph startgame { label="游戏资源更新流程" rankdir="TB" start[label="启动游戏" shape=circle style=filled] ifwifi[label="网络环境判断是否 WIFI" shape=diamond] needupdate[label="是否有资源需要更新" shape=diamond] startslientdl[label="静默下载" shape=box] enterhall[label="进入游戏大厅" shape=box] enterroom[label="进入房间" shape=box] resourceuptodate[label="资源不完整" shape=diamond] startplay[label="正常游戏" shape=circle fillcolor=blue] warning[label="提醒玩家是否更新" shape=diamond] startdl[label="进入下载界面" shape=box] //{rank=same; needupdate, enterhall} {shape=diamond; ifwifi, needupdate} start -> ifwifi ifwifi->needupdate[label="是"] ifwifi->enterhall[label="否"] needupdate->startslientdl[label="是"] startslientdl->enterhall needupdate->enterhall[label="否"] enterhall -> enterroom enterroom -> resourceuptodate resourceuptodate -> warning[label="是"] resourceuptodate -> startplay[label="否"] warning -> startdl[label="确认下载"] warning -> enterhall[label="取消下载"] startdl -> enterhall[label="取消下载"] startdl -> startplay[label="下载完成"]}
和python交互
graphviz强大而便捷的关系图/流程图绘制方法，很容易让我们联想到机器学习中的Decision Tree的展示方式。幸运的是，scikit-learn提供了生成.dot文件的接口，具体操作如下：
在python编辑环境下：
from sklearn.tree import export_graphviz # 导入的是一个函数# tree表示已经训练好的模型，即已经调用过DecisionTreeClassifier实例的fit(X_train, y_train)方法export_graphviz(tree, out_file='tree.dot', feature_names=['petal length', 'petal width'])
进入windows命令行界面，cd 切换到tree.dot所在的路径，执行
dot -Tpng tree.dot -o tree.png
- 下载安装配置环境变量
- intall
- 配置环境变量
- 验证
- 基本绘图入门
- graph
- digraph
- 一个复杂的例子
- 和python交互
发现好的工具，如同发现新大陆。有时，我们会好奇，论文中、各种专业的书中那么形象的插图是如何做出来的，无一例外不是对绘图工具的熟练使用。
下载安装、配置环境变量intall
windows版本下载地址：http://www.graphviz.org/download/
双击msi文件，然后一直next（记住安装路径，后面配置环境变量会用到路径信息），安装完成之后，会在windows开始菜单创建快捷信息，默认快捷方式不放在桌面。
配置环境变量
将graphviz安装目录下的bin文件夹添加到Path环境变量中：
验证
进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。
基本绘图入门
打开windows下的graphviz编辑器gvedit，编写如下的dot脚本语言，保存成gv格式文本文件。然后进入命令行界面，使用dot命令，将gv文件转化为png图形文件。
dot D:\test\1.gv -Tpng -o image.png
- 1
graph
graph使用--描述关系
graph pic1 { a -- b a -- b b -- a [color=blue]}
digraph
使用->描述关系
digraph pic2 { a -> b a -> b b -> a [style=filled color=blue]}
一个复杂的例子
digraph startgame { label="游戏资源更新流程" rankdir="TB" start[label="启动游戏" shape=circle style=filled] ifwifi[label="网络环境判断是否 WIFI" shape=diamond] needupdate[label="是否有资源需要更新" shape=diamond] startslientdl[label="静默下载" shape=box] enterhall[label="进入游戏大厅" shape=box] enterroom[label="进入房间" shape=box] resourceuptodate[label="资源不完整" shape=diamond] startplay[label="正常游戏" shape=circle fillcolor=blue] warning[label="提醒玩家是否更新" shape=diamond] startdl[label="进入下载界面" shape=box] //{rank=same; needupdate, enterhall} {shape=diamond; ifwifi, needupdate} start -> ifwifi ifwifi->needupdate[label="是"] ifwifi->enterhall[label="否"] needupdate->startslientdl[label="是"] startslientdl->enterhall needupdate->enterhall[label="否"] enterhall -> enterroom enterroom -> resourceuptodate resourceuptodate -> warning[label="是"] resourceuptodate -> startplay[label="否"] warning -> startdl[label="确认下载"] warning -> enterhall[label="取消下载"] startdl -> enterhall[label="取消下载"] startdl -> startplay[label="下载完成"]}
和python交互
graphviz强大而便捷的关系图/流程图绘制方法，很容易让我们联想到机器学习中的Decision Tree的展示方式。幸运的是，scikit-learn提供了生成.dot文件的接口，具体操作如下：
在python编辑环境下：
from sklearn.tree import export_graphviz # 导入的是一个函数# tree表示已经训练好的模型，即已经调用过DecisionTreeClassifier实例的fit(X_train, y_train)方法export_graphviz(tree, out_file='tree.dot', feature_names=['petal length', 'petal width'])
进入windows命令行界面，cd 切换到tree.dot所在的路径，执行
dot -Tpng tree.dot -o tree.png
学习Graphviz绘图
一、关于Graphviz1.1 简介Graphviz （英文：Graph Visualization Software的缩写）是一个由AT&T实验室启动的开源工具包，用于绘制DOT语言脚本描述的图形。它也提供了供其它软件使用的库。Graphviz是一个自由软件，其授权为Eclipse Public License。其Mac版本曾经获得2004年的苹果设计奖[2]。
Graphviz由一种被称为DOT语言的图形描述语言[3] 与一组可以生成和/或处理DOT文件的工具组成：
Graphviz （英文：Graph Visualization Software的缩写）是一个由
AT&T实验室启动的开源工具包，用于绘制DOT语言脚本描述的图形。它也提供了供其它软件使用的库。Graphviz是一个自由软件，其授权为Eclipse Public License。其Mac版本曾经获得2004年的苹果设计奖[2]。Graphviz由一种被称为DOT语言的图形描述语言[3] 与一组可以生成和/或处理DOT文件的工具组成：
| 命令 | 说明 |
|---|---|
| dot | 一个用来将生成的图形转换成多种输出格式的命令行工具。其输出格式包括PostScript，PDF，SVG，PNG，含注解的文本等等。 |
| neato | 用于sprint model的生成（在Mac OS版本中称为energy minimized）。 |
| twopi | 用于放射状图形的生成 |
| circo | 用于圆形图形的生成。 |
| fdp | 另一个用于生成无向图的工具。 |
| dotty | 一个用于可视化与修改图形的图形用户界面程序。 |
| lefty | 一个可编程的(使用一种被EZ影响的语言[4])控件，它可以显示DOT图形，并允许用户用鼠标在图上执行操作。Lefty可以作为MVC模型的使用图形的GUI程序中的视图部分。 |
- 官网：
http://www.graphviz.org/ - 官方文档：
http://www.graphviz.org/Documentation.php - 下载地址：
http://www.graphviz.org/Download..php
1.2 DOT语言DOT语言是一种文本图形描述语言它提供了一种简单的描述图形的方法，并且可以为人类和计算机程序所理解。DOT语言文件通常是具有.gv或是.dot的文件扩展名。很多程序都可以处理DOT文件。
1.3 安装
DOT语言是一种文本图形描述语言它提供了一种简单的描述图形的方法，并且可以为人类和计算机程序所理解。DOT语言文件通常是具有.gv或是.dot的文件扩展名。很多程序都可以处理DOT文件。
Mac下直接通过brew install graphviz了，也可以直接从官网下载。
1.4 简单示例
Graphviz画图只需要两步。第一步创建文本文件并命令为x.dot，输入以下内容：
graph demo { "Browser" -- {"Chrome", "Fiefox", "Safari", "..."}}
第二步，使用命令将文本内容转换为图片。
dot demo.dot -T png -o demo.png
-T表示输出类型，可以指定jpg、gif、svg等等，-o指定输出文件名，不指定则输出到标准输出上。执行上面命令后不出意外则可以看到如下效果。
上面是用dot命令来生产，也可以用Graphviz中包含的其他命令来处理dot文本，比如用下面命令渲染出来的图片排列方式则不一样。
neato demo.dot -T png -o demo.png
本文后面的示例都以dot命令来渲染。
1.5 开发工具
可以直接通过上面的这种命令生成，缺点就是看不到实时效果。有一些工具可以实时查看，我这里使用的是vscode的PlantUML插件。Atom、Sublime应该也都有自己的插件，Eclipse上也可以安装PlantUML。Plantuml支持dot需要将开头的@startuml和结尾的@enduml换成@startdot和@enddot，也可以在前面加个//或者#(#@startdot #@enddot)，这样子dot命令生成的时候也不需要额外注释掉该部分。
二、DOT用法2.1 基本用法
DOT中使用图（digraph/graph/subgraph）、节点（node）和边（edge）来描述关系图/流程图，在配合一些属性的设置完成绘图。看下面例子：
#@startdotdigraph demo { label="示例" bgcolor="beige" node[color="grey"] father[label="爸爸", shape="box"] mother[label="妈妈", shape="box"] brother[label="哥哥", shape="circle"] sister[label="姐姐", shape="circle"] node[color="#FF6347"] strangers[label="路人"] edge[color="#FF6347"] father->mother[label="夫妻", dir="both"] father->brother[label="父子"] father->sister[label="父子"] father->我[label="父子"] mother->{brother,sister,我}[label="母子"] {rank=same; father, mother} {rank=same; brother,sister,我}}#@enddot
说明：
graph用来描述无向图，关系使用--来描述，digraph用来描述有向图，关系使用->来描述。demo为定义的图片名称，label和bgcolor为定义的图片属性。father、mother、brother、sister、我、strangers为节点。可以把前面4个节点理解成变量定义，比如定义了一个变量father，名字叫爸爸，用方形来渲染，后面所有调用father都会按照方形爸爸来渲染，但这里其实和变量定义是不同的，因为这个节点即便不用也会渲染出来，比如strangers，变量思维为加强理解。比如我没有定义也是可以直接使用的。- 描述节点与节点的关系理解为边。边有有向（
->）和无向（--）两种。比如father和mother之间的关系为相互的。 - 上面有两个特殊的节点，
node和edge，node用来定义节点的默认属性，edge用来定义边的默认属性。作用域从本次定义到下一次定义截住。特定节点/边设置的属性会覆盖默认值。 []内属性，属性可以针对图、节点、边来设置。father与子女的关系为一条条写的，mother的关系则为直接通过大括号的方式来对应三个节点。rank定义设置节点处在同一行，辅助渲染出来的图的效果。- 注释和C语言类似，
//和#注释单行，/* */多行注释。 - DOT的写法不算严格，比如结束可以有分号，属性可以没有引号。
最后看一下生成的效果图：
该图最基本的关系用一句话就可以表达出来了
{"爸爸", "妈妈"}->{"哥哥", "我", "姐姐"}
2.2 常用属性2.2.1 常用图属性
| 属性名 | 默认值 | 说明 |
|---|---|---|
| label | 图片标签，如上面示例 | |
| bgcolor | 背景颜色，颜色文档点此 | |
| fontcolor | black | 字体颜色，定义上面示例的颜色 |
| fontname | Times-Roman | 字体 |
| fontsize | 14 | 字体大小 |
| rank | 子图等级限制， same,min,max,source,sink | |
| rankdir | TB | 排序方向，LR(left to right) or TB(top to bottom) |
| compound | false | If true, allow edges between clusters. 配合 lhead 和 ltail 使用 |
2.2.2 常用节点属性
| 属性名 | 默认值 | 说明 |
|---|---|---|
| label | node name | 节点显示内容 |
| color | black | node边框颜色 |
| fontcolor | black | 字体颜色 |
| fillcolor | 背景色 | |
| fontname | Times-Roman | 字体 |
| fontsize | 14 | 字体大小 |
| shape | ellipse | 形状,box、ellipse、circle、diamond、plaintext、point、triangle、invtriangle |
| style | 图形样式，eg. bold、dashed、dotted、filled | |
| image | 背景图片地址 |
shape示例
digraph demo { bgcolor="floralwhite" "box"[shape=box] "polygon"[shape=polygon,sides=7] "ellipse"[shape=ellipse] "circle"[shape=circle] "point"[shape=point] "triangle"[shape=triangle] "invtriangle"[shape=invtriangle] "plaintext"[shape=plaintext] "diamond"[shape=diamond]}
2.2.3 常用边属性
| 属性名 | 默认值 | 说明 |
|---|---|---|
| label | 描述关系 | |
| color | black | 箭头颜色 |
| fontcolor | black | 关系文字颜色 |
| dir | forward | 设置方向：forward,back,both,none |
| arrowhead | normal | 箭头头部形状。box、crow、diamond、dot、none、normal、vee。箭头文档点此 |
| arrowtail | 箭头尾部形状 | |
| arrowsize | 1.0 | 箭头大小 |
| style | 图形样式，eg. bold、dashed、dotted、filled | |
| lhead | 当 compound 为true时，lhead用于指定边指向的cluster | |
| ltail | 与ltail类似 |
arrowhead示例
digraph demo { bgcolor="floralwhite" rankdir=LR "box"->"crow"[arrowhead=box] "crow"->"curve"[arrowhead=crow] "curve"->"diamond"[arrowhead=curve] "diamond"->"dot"[arrowhead=diamond] "dot"->"inv"[arrowhead=dot] "inv"->"none"[arrowhead=inv] "none"->"normal"[arrowhead=none] "normal"->"tee"[arrowhead=normal] "tee"->"vee"[arrowhead=tee] "vee"->"box"[arrowhead=vee] #来个高级的用法 a->b[arrowhead=lcrowortee]}
2.3 一些示例2.3.1 子图
一个图可以包含多个子图，以及子图也可以嵌套子图。子图的名字须为cluster*，否则就直接当节点渲染了。
digraph demo { bgcolor="beige" subgraph cluster_husband { node[color="grey"] {"爸爸", "妈妈"} -> "我" } subgraph cluster_wife { {"岳父", "岳母"} -> "老婆" } "我" -> "老婆"[label="夫妻", dir="both"] {rank=same; "我", "老婆"}}
渲染效果如下：
2.3.2 二叉树形式
digraph demo { bgcolor="beige" node [shape="record", height=.1] node0[label="<f0> | <f1> G | <f2>"] node1[label="<f0> | <f1> E | <f2>"] node2[label="<f0> | <f1> B | <f2>"] node0:f0 -> node1:f1 node0:f2 -> node2:f1}
其中，用 | 隔开的串会在绘制出来的节点中展现为一条分隔符，用 <> 括起来的串称为锚点。效果如下：
记录形式的节点也可以是竖形排列的。与横向排列的记录的不同只是label的形式不同，label中内容使用 {} 包围则是竖形排列的。代码如下：
digraph demo { bgcolor="beige" node [shape="record"] a [label="{a | b | c}"]}
2.3.3 直接指向子图
边直接指向cluster，需要设置 compound 为true，并配合 lhead 或 ltail 来实现。代码如下：
digraph demo { bgcolor="beige" compound=true subgraph cluster0 { a } subgraph cluster1 { b } a -> b [lhead=cluster1];}
Markdown可以让使用者关注内容的书写，不太需要关注文档格式；Graphviz也是一样，让使用者更多的关注内容本身之间的关系而不用太在意展现形式，以文本的方式来绘图也方便进行版本管理。当关系数据量比较大时（比如从数据库读取数据）Graphviz的优势将更明显。
参考文档：
- http://www.graphviz.org
- http://www.cnblogs.com/billnote/p/4043267.html
- http://www.tuicool.com/articles/qeqeuyb
