python计算机视觉2：图像边缘检测

提示：扫一扫查出行
【扫一扫了解最新限行尾号】
复制提示

我是一名初学者，如果你发现文中有错误，请留言告诉我，谢谢

如果需要检测到图像里面的边缘，首先我们需要知道边缘处具有什么特征。

对于一幅灰度图像来说，边缘两边的灰度值肯定不相同，这样我们才能分辨出哪里是边缘，哪里不是。

因此，如果我们需要检测一个灰度图像的边缘，我们需要找出哪里的灰度变化最大。显然，灰度变化越大，对比度越强，边缘就越明显。

那么问题来了，我们怎么知道哪里灰度变化大，哪里灰度变化小呢？

导数，梯度，边缘信息

在数学中，与变化率有关的就是导数。

如果灰度图像的像素是连续的(实际不是)，那么我们可以分别原图像G对x方向和y方向求导数

，

获得x方向的导数图像Gx和y方向的导数图像Gy。Gx和Gy分别隐含了x和y方向的灰度变化信息，也就隐含了边缘信息。

如果要在同一图像上包含两个方向的边缘信息，我们可以用到梯度。（梯度是一个向量）

原图像的梯度向量 Gxy 为（Gx,Gy）,梯度向量的大小和方向可以用下面两个式子计算

角度值好像需要根据向量所在象限不同适当+pi或者-pi。

梯度向量大小就包含了x方向和y方向的边缘信息。

图像导数

实际上，图像矩阵是离散的。

连续函数求变化率用的是导数，而离散函数求变化率用的是差分。

差分的概念很容易理解，就是用相邻两个数的差来表示变化率。

下面公式是向后差分

x方向的差分：Gx(n,y) = G(n,y)-G(n-1,y)

y方向的差分：Gy(x,n) = G(x,n)-G(x,n-1)

实际计算图像导数时，我们是通过原图像和一个算子进行卷积来完成的(这种方法是求图像的近似导数)。

最简单的求图像导数的算子是 Prewitt算子：

x方向的Prewitt算子为

y方向的Prewitt算子为

---------------------------------------------

原图像和一个算子进行卷积的大概过程如下

如果图像矩阵中一块区域为

那么x ₅ 处的x方向的导数是，将x方向算子的中心和x ₅ 重合，然后对应元素相乘再求和，即

x5处的x方向导数为x ₃ +x ₆ +x ₉ -x ₁ -x ₄ -x ₇

对矩阵中所有元素进行上述计算，就是卷积的过程。

--------------------------------------------

因此，利用原图像和x方向Prewitt算子进行卷积就可以得到图像的x方向导数矩阵G _x，

利用原图像和y方向Prewitt算子进行卷积就可以得到图像的y方向导数矩阵G _y。

利用公式

就可以得到图像的梯度矩阵G _xy ，这个矩阵包含图像x方向和y方向的边缘信息。

Python实现卷积及Prewitt算子的边缘检测

首先我们把图像卷积函数封装在一个名为imconv的函数中 ( 实际上，scipy库中的signal模块含有一个二维卷积的方法convolve2d() )

import numpy as np

from PIL import Image

def imconv(image_array,suanzi):

    '''计算卷积

        参数

        image_array 原灰度图像矩阵

        suanzi      算子

        返回

        原图像与算子卷积后的结果矩阵

    '''

    image = image_array.copy()     # 原图像矩阵的深拷贝

    dim1,dim2 = image.shape

    # 对每个元素与算子进行乘积再求和(忽略最外圈边框像素)

    for i in range(1,dim1-1):

        for j in range(1,dim2-1):

            image[i,j] = (image_array[(i-1):(i+2),(j-1):(j+2)]*suanzi).sum()

    # 由于卷积后灰度值不一定在0-255之间，统一化成0-255

    image = image*(255.0/image.max())

    # 返回结果矩阵

    return image

然后我们利用Prewitt算子计算x方向导数矩阵G _x ，y方向导数矩阵G _y ，和梯度矩阵G _xy。

import numpy as np

import matplotlib.pyplot as plt

# x方向的Prewitt算子

suanzi_x = np.array([[-1, 0, 1],

                    [ -1, 0, 1],

                    [ -1, 0, 1]])

# y方向的Prewitt算子

suanzi_y = np.array([[-1,-1,-1],

                     [ 0, 0, 0],

                     [ 1, 1, 1]])

# 打开图像并转化成灰度图像

image = Image.open("pika.jpg").convert("L")

# 转化成图像矩阵

image_array = np.array(image)

# 得到x方向矩阵

image_x = imconv(image_array,suanzi_x)

# 得到y方向矩阵

image_y = imconv(image_array,suanzi_y)

# 得到梯度矩阵

image_xy = np.sqrt(image_x**2+image_y**2)

# 梯度矩阵统一到0-255

image_xy = (255.0/image_xy.max())*image_xy

# 绘出图像

plt.subplot(2,2,1)

plt.imshow(image_array,cmap=cm.gray)

plt.axis("off")

plt.subplot(2,2,2)

plt.imshow(image_x,cmap=cm.gray)

plt.axis("off")

plt.subplot(2,2,3)

plt.imshow(image_y,cmap=cm.gray)

plt.axis("off")

plt.subplot(2,2,4)

plt.imshow(image_xy,cmap=cm.gray)

plt.axis("off")

plt.show()

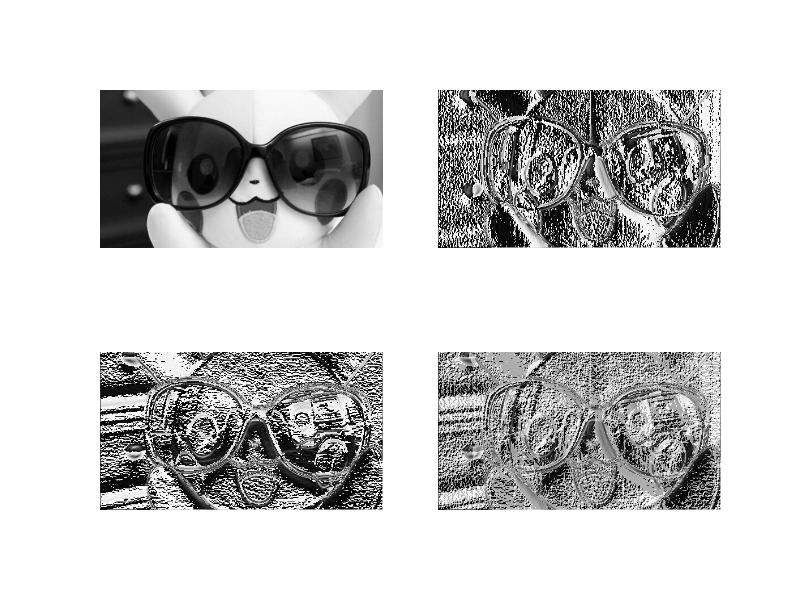

Prewitt算子的结果如下图所示

上方：左图为原图像，右图为x方向导数图像

下方：左图为y方向导数图像，右图为梯度图像

从图中可以看出，Prewitt算子虽然能检测出图像边缘，但是检测结果较为粗糙，还带有大量的噪声。

近似导数的Sobel算子

Sobel算子与Prewitt比较类似，但是它比Prewitt算子要好一些。

x方向的Sobel算子为

y方向的Sobel算子为

python代码只需要将上面代码中的Prewitt算子改成Sobel算子即可。

# x方向的Sobel算子

suanzi_x = np.array([[-1, 0, 1],

                    [ -2, 0, 2],

                    [ -1, 0, 1]])

# y方向的Sobel算子

suanzi_y = np.array([[-1,-2,-1],

                     [ 0, 0, 0],

                     [ 1, 2, 1]])

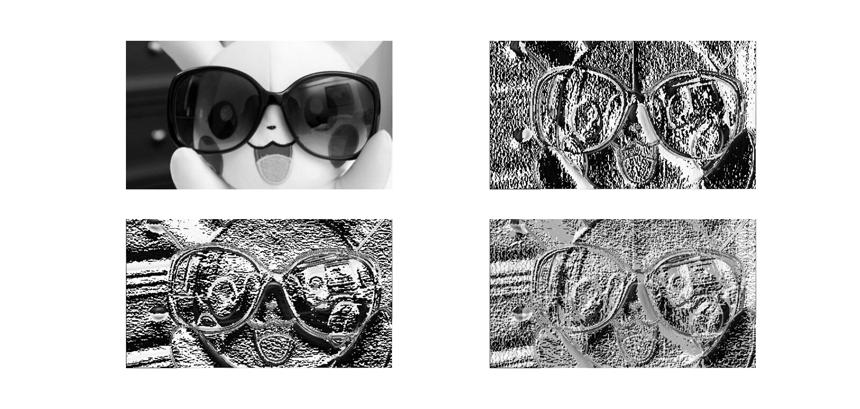

Sobel算子的结果如下图所示

上方：左图为原图像，右图为x方向导数图像

下方：左图为y方向导数图像，右图为梯度图像

从图中看出，比较Prewitt算子和Sobel算子，Sobel算子稍微减少了一点噪声，但噪声还是比较多的。

近似二阶导数的Laplace算子

Laplace算子是一个二阶导数的算子，它实际上是一个x方向二阶导数和y方向二阶导数的和的近似求导算子。

实际上，Laplace算子是通过Sobel算子推导出来的。

Laplace算子为

Laplace还有一种扩展算子为

为了不再重复造轮子，这次我们运用scipy库中signal模块的convolve()方法来计算图像卷积。

convolve()的第一个参数是原图像矩阵，第二个参数为卷积算子，然后指定关键字参数mode="same"(输出矩阵大小和原图像矩阵相同)。

import numpy as np

from PIL import Image

import matplotlib.pyplot as plt

import matplotlib.cm as cm

import scipy.signal as signal     # 导入sicpy的signal模块

# Laplace算子

suanzi1 = np.array([[0, 1, 0],

                    [1,-4, 1],

                    [0, 1, 0]])

# Laplace扩展算子

suanzi2 = np.array([[1, 1, 1],

                    [1,-8, 1],

                    [1, 1, 1]])

# 打开图像并转化成灰度图像

image = Image.open("pika.jpg").convert("L")

image_array = np.array(image)

# 利用signal的convolve计算卷积

image_suanzi1 = signal.convolve2d(image_array,suanzi1,mode="same")

image_suanzi2 = signal.convolve2d(image_array,suanzi2,mode="same")

# 将卷积结果转化成0~255

image_suanzi1 = (image_suanzi1/float(image_suanzi1.max()))*255

image_suanzi2 = (image_suanzi2/float(image_suanzi2.max()))*255

# 为了使看清边缘检测结果，将大于灰度平均值的灰度变成255(白色)

image_suanzi1[image_suanzi1>image_suanzi1.mean()] = 255

image_suanzi2[image_suanzi2>image_suanzi2.mean()] = 255

# 显示图像

plt.subplot(2,1,1)

plt.imshow(image_array,cmap=cm.gray)

plt.axis("off")

plt.subplot(2,2,3)

plt.imshow(image_suanzi1,cmap=cm.gray)

plt.axis("off")

plt.subplot(2,2,4)

plt.imshow(image_suanzi2,cmap=cm.gray)

plt.axis("off")

plt.show()

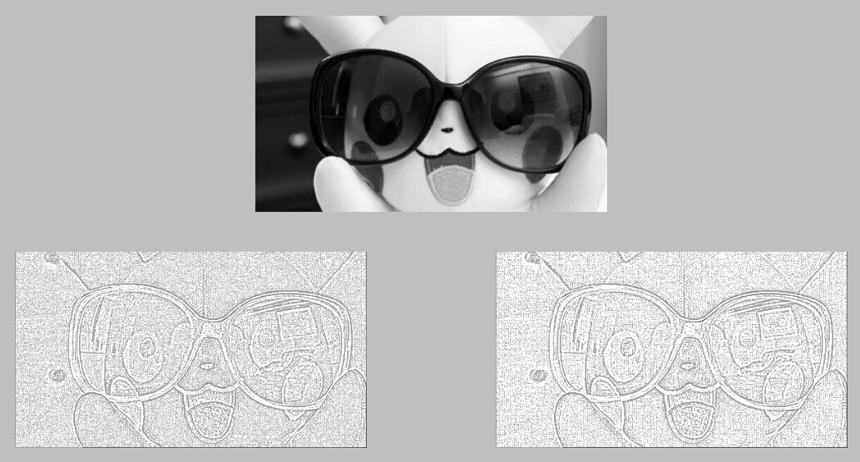

结果如下图

其中上方为原图像

下方：左边为Laplace算子结果，右边为Laplace扩展算子结果

从结果可以看出，laplace算子似乎比前面两个算子（prewitt算子和Sobel算子）要好一些，噪声减少了，但还是比较多。

而Laplace扩展算子的结果看上去比Laplace的结果少一些噪声。

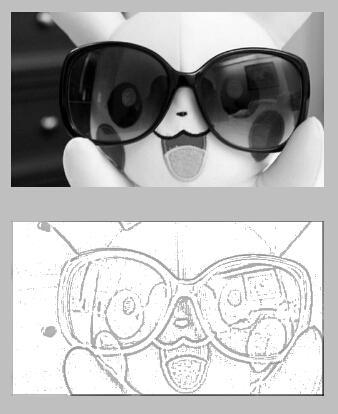

降噪后进行边缘检测

为了获得更好的边缘检测效果，可以先对图像进行模糊平滑处理，目的是去除图像中的高频噪声。

python程序如下

首先用标准差为5的5*5高斯算子对图像进行平滑处理，然后利用Laplace的扩展算子对图像进行边缘检测。

import numpy as np

from PIL import Image

import matplotlib.pyplot as plt

import matplotlib.cm as cm

import scipy.signal as signal

# 生成高斯算子的函数

def func(x,y,sigma=1):

    return 100*(1/(2*np.pi*sigma))*np.exp(-((x-2)**2+(y-2)**2)/(2.0*sigma**2))

# 生成标准差为5的5*5高斯算子

suanzi1 = np.fromfunction(func,(5,5),sigma=5)

# Laplace扩展算子

suanzi2 = np.array([[1, 1, 1],

                    [1,-8, 1],

                    [1, 1, 1]])

# 打开图像并转化成灰度图像

image = Image.open("pika.jpg").convert("L")

image_array = np.array(image)

# 利用生成的高斯算子与原图像进行卷积对图像进行平滑处理

image_blur = signal.convolve2d(image_array, suanzi1, mode="same")

# 对平滑后的图像进行边缘检测

image2 = signal.convolve2d(image_blur, suanzi2, mode="same")

# 结果转化到0-255

image2 = (image2/float(image2.max()))*255

# 将大于灰度平均值的灰度值变成255（白色），便于观察边缘

image2[image2>image2.mean()] = 255

# 显示图像

plt.subplot(2,1,1)

plt.imshow(image_array,cmap=cm.gray)

plt.axis("off")

plt.subplot(2,1,2)

plt.imshow(image2,cmap=cm.gray)

plt.axis("off")

plt.show()
