使用gnuplot对tpcc-mysql压测结果生成图表

提示：扫一扫查出行
【扫一扫了解最新限行尾号】
复制提示

tpcc-mysql的安装：http://www.cnblogs.com/lizhi221/p/6814003.html

tpcc-mysql的使用：http://www.cnblogs.com/lizhi221/p/6814014.html

前提，已经按照好gnuplot并支持jpeg【直接yum安装即可：yum install gnuplot】

1、使用tpcc-mysql压测数据库，得到压测结果文件

[root@localhost tpcc-mysql]# ./tpcc_start -h127.0.0.1 -P3306 -d sampson -u root -p mysql -w 1 -c 10 -r 60 -l 60 > tpcc-output/tpcc-output-1038.log

[root@localhost tpcc-mysql]# ./tpcc_start -h127.0.0.1 -P3306 -d sampson -u root -p mysql -w 2 -c 10 -r 60 -l 60 > tpcc-output/tpcc-output-1047.log

2、使用tpcc-output-analyze.sh脚本获取压测结果文件中的每次的事务数，并将结果写到制定的TXT文本中

[root@localhost tpcc-mysql]# ./tpcc-output-analyze.sh tpcc-output/tpcc-output-1038.log > tpcc-output/tpcc-1038-data.txt

[root@localhost tpcc-mysql] # cat tpcc-output/tpcc-1038-data.txt

10 599

20 643

30 746

40 730

50 688

60 770

[root@localhost tpcc-mysql]# ./tpcc-output-analyze.sh tpcc-output/tpcc-output-1047.log > tpcc-output/tpcc-1047-data.txt

[root@localhost tpcc-mysql] # cat tpcc-output/tpcc-1047-data.txt

10 153

20 159

30 168

40 175

50 145

60 93

3、将两个文本合并

[root@localhost tpcc-mysql]# paste tpcc-output/tpcc-1038-data.txt tpcc-output/tpcc-1047-data.txt > tpcc-output/tpcc-graph-data-0504.txt

[root@localhost tpcc-mysql] # cat tpcc-output/tpcc-graph-data-0504.txt

10 599 10 153

20 643 20 159

30 746 30 168

40 730 40 175

50 688 50 145

60 770 60 93

4、使用tpcc-graph-build.sh脚本生成图表

[root@localhost tpcc-mysql]#./tpcc-graph-build.sh tpcc-output/tpcc-graph-data-0504.txt tpcc-output/tpcc-graph-0504.jpg

注：

plot datafile using 1:2 title "MySQL 5.7.17, w=1 c=10" with lines,\

datafile using 3:4 title "MySQL 5.7.17, w=2 c=10" with lines axes x1y1

【这里的using对应tpcc-graph-data-0504.txt的列，using 1:2即使用1、2列】

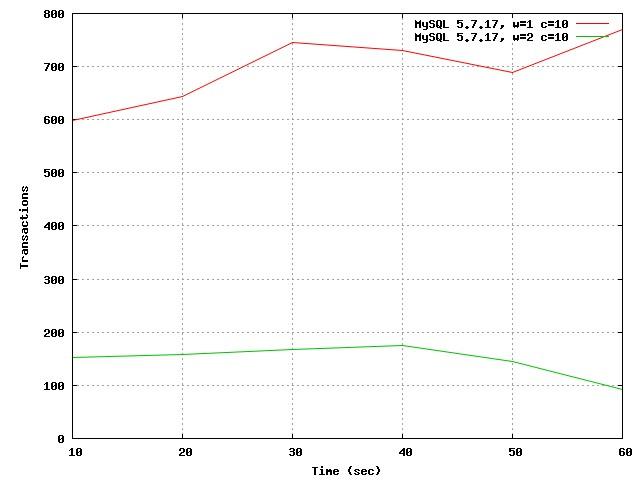

图表显示：

[root@localhost tpcc-mysql] # cat tpcc-output-analyze.sh

#!/bin/sh

TIMESLOT=1

if [ -n "$2" ]

then

TIMESLOT=$2

cat $1 | grep -v HY000 | grep -v payment | grep -v neword | awk -v timeslot=$TIMESLOT 'BEGIN { FS="[,():]"; s=0; cntr=0; aggr=0 } /MEASURING START/ { s=1} /STOPPING THREADS/ {s=0} /0/ { if (s==1) { cntr++; aggr+=$2; } if ( cntr==timeslot ) { printf ("%d %3d\n",$1,(aggr/timeslot)) ; cntr=0; aggr=0 } }'

[root@localhost tpcc-mysql] # cat tpcc-graph-build.sh

#!/bin/bash

### goto user homedir and remove previous file

rm -f '$2'

gnuplot << EOP

### set data source file

datafile = '$1'

### set graph type and size

set terminal jpeg size 640,480

### set titles

set grid x y

set xlabel "Time (sec)"
