Activiti工作流的应用示例 （官方guide项目方式）
提示：扫一扫查出行【扫一扫了解最新限行尾号】
复制提示
转：

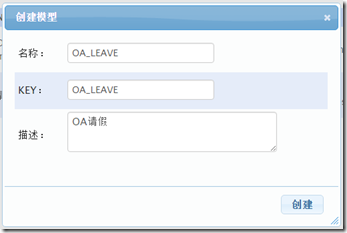

Activiti工作流的应用示例1、新建流程模型
模型管理->模型工作区
点击“创建”后会立即跳转到“流程在线设计器”页面，请参考下一节

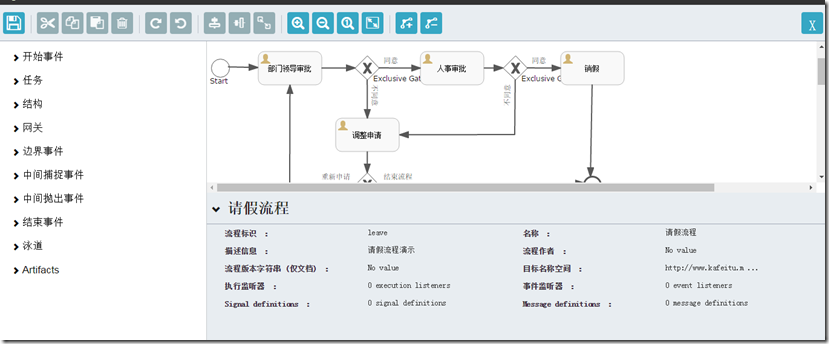

2、在线流程设计器
模型管理->模型工作区->编辑

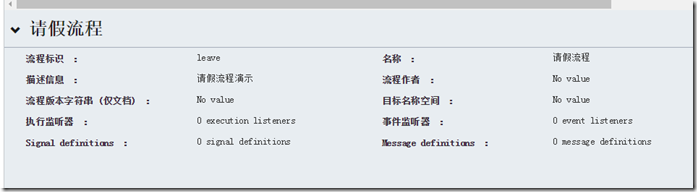

3、设置流程属性
l 名称：流程定义名称
l 描述信息：流程定义描述
l 流程标识：流程定义KEY，对应procDefKey，用来标识一个流程
4、拖拽元素介绍
Start event：开始事件
End entit：结束事件
User task：用户任务活动
Service task：服务任务活动
Exclusive gateway：独家网关，排它网关通道，只能有一条分支执行，如if else
Parallel gateway：并行网关，并行网关通道，所有分支一块执行
更多介绍请参考：http://www.mossle.com/docs/activiti/#bpmnConstructs
5、流程发起人的流程变量

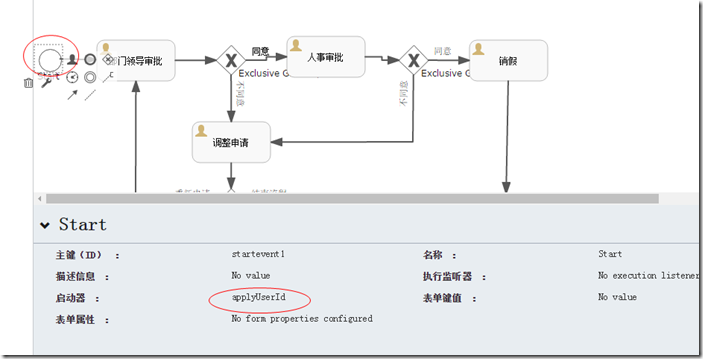

在开始节点的属性中设置“启动器”(流程发起人)的变量，例如：applyUserId
设置以后，在某个任务的属性中，可以设置参与者为${applyUserId}，这样可以实现【谁发起谁执行】，请参考下图：
当发起人发起某个流程，在某个环节被驳回的时候，如果希望流程驳回到发起人，可使用方法。
6、表单概念
普通表单：每个节点的表单内容都写死在JSP或者HTML中。
动态表单：表单内容存放在流程定义文件中（包含在启动事件以及每个用户任务中）。
外置表单：每个用户任务对应一个单独的<b>.form</b>文件，和流程定义文件同时部署（打包为zip/bar文件）。
综合流程：可以查询到所有的流程（普通、动态、外置固定查询某些流程的表单，为了演示所以单独分开）；综合流程的目的在于可以启动用户上传或者设计后部署的流程定义。
6、设置表单地址

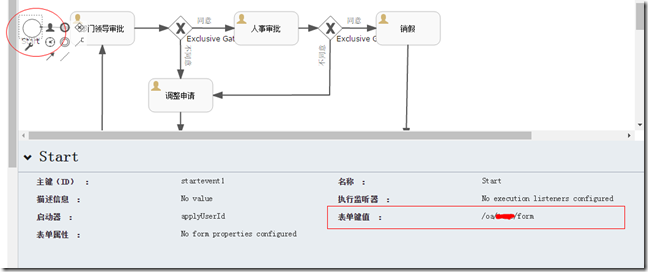

l 全局表单：新建流程时或活动元素上未设置表单标识时调用的表单，位于开始事件属性中“表单标识”字段，指定表单访问地址。
l 活动表单：当前步骤使用的表单，使用活动节点属性“表单标识”字段。
7、设置流程参与者

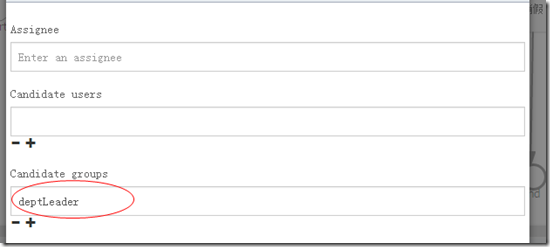

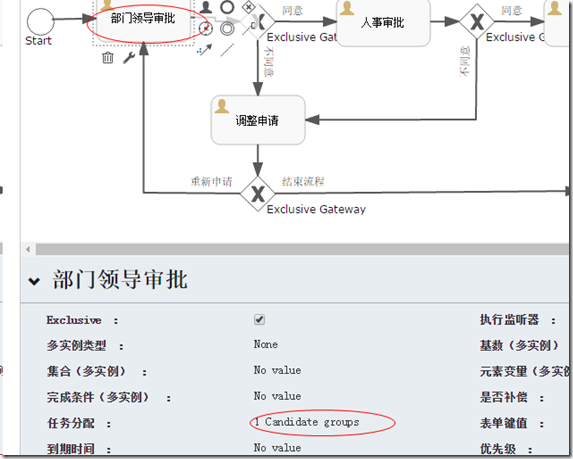

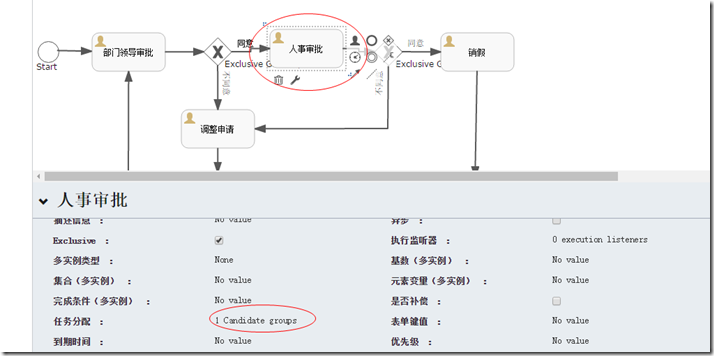

在流程节点中，设置【任务分配】

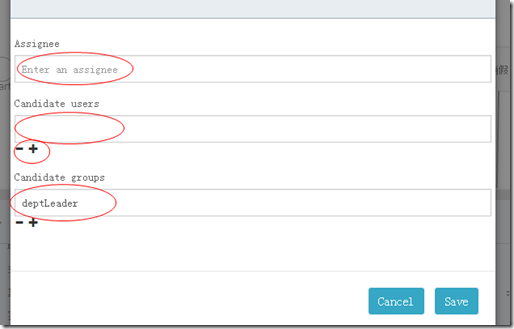

l assignee：任务执行人，设置系统中的“登录名”（loginName）。
l candidateUsers：任务执行人，可以填写多个。
l candidateGroups：任务执行组，可以填写多个，设置系统中的“角色英文名（enname）”。
assignee和candidateUsers的区别是：assignee不需要签收任务，直接可执行任务；candidateUsers为竞争方式分配任务，被指定人待办中都有一条任务，谁先签收谁就获得任务的执行权。
参与者可指定流程变量（EL表达式），动态指定参与者，如：${processer}
8、设置流程流转的条件

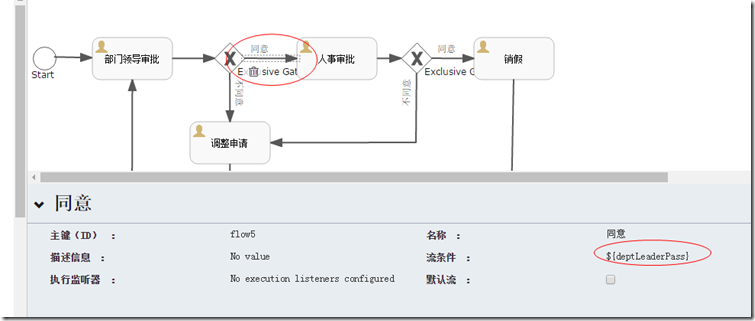

选定流转线，在【流条件】中填写EL表达式，返回true或false。例如：

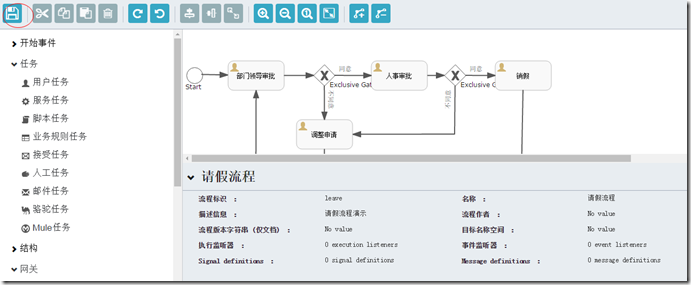

9、保存流程设计图
10、部署流程设计图

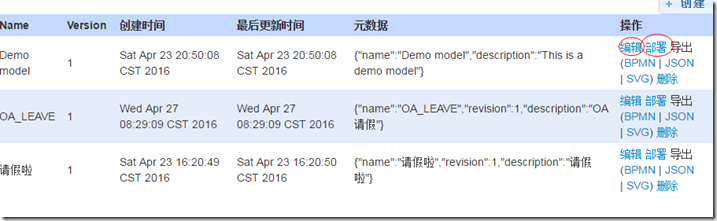

模型管理->模型工作区，点击【部署】
11、导出流程设计图

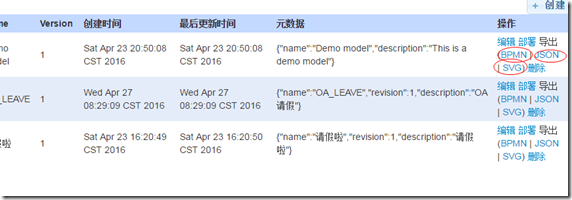

模型管理->模型工作区，可以导出BPMN、JSON、SVG格式的流程设计图
12、【请假流程】

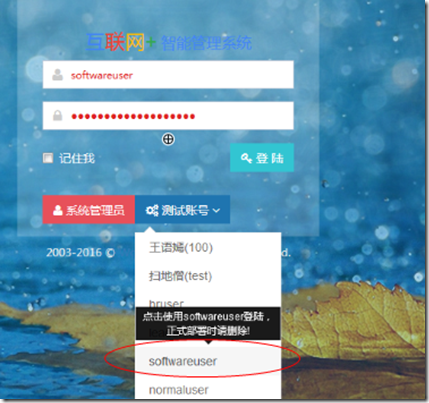

使用softwareuser登陆

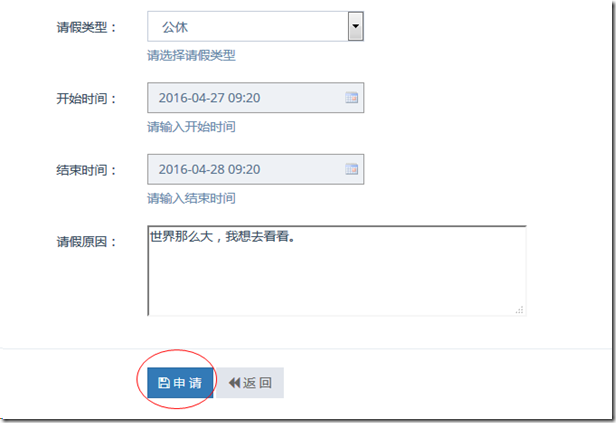

工作流程->请假申请，填写如下：
点击【申请】后，启动请假申请流程。

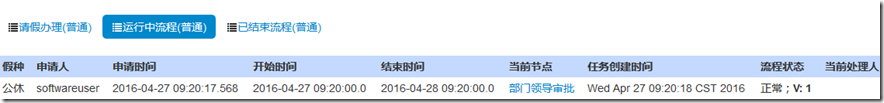

此时在流程办理->运行中的流程中，可以看到：
13、leaderuser待办任务

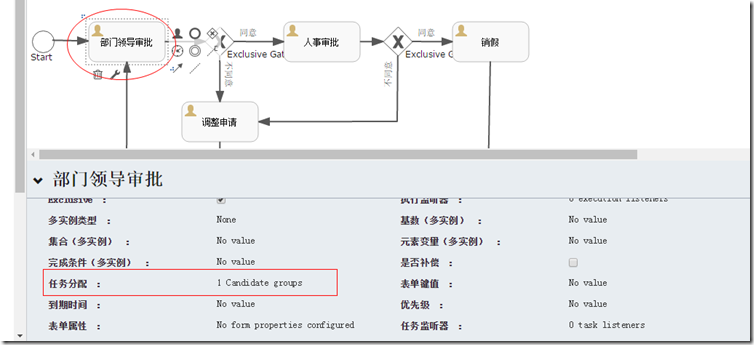

使用leaderuser用户登陆，它属于deptLeader用户组。deptLeader也就是【部门领导审批】任务分配的用户组。

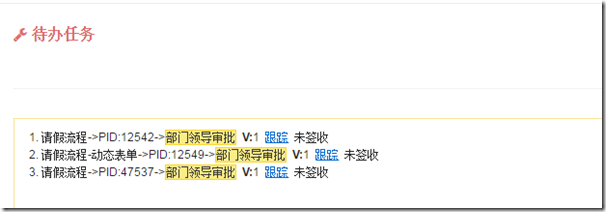

点击工作流程->待办任务。可以看到未签收任务

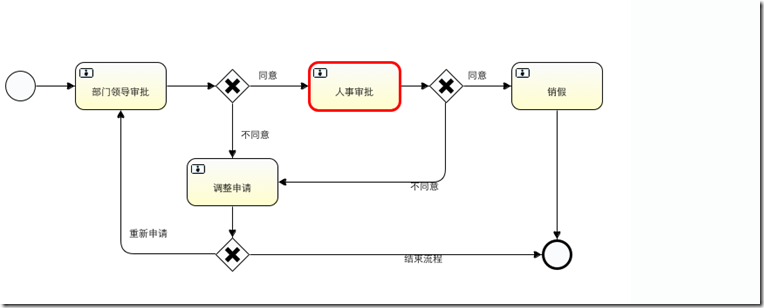

点击【跟踪】可以看到流程目前进展情况。
14、leaderuser任务签收

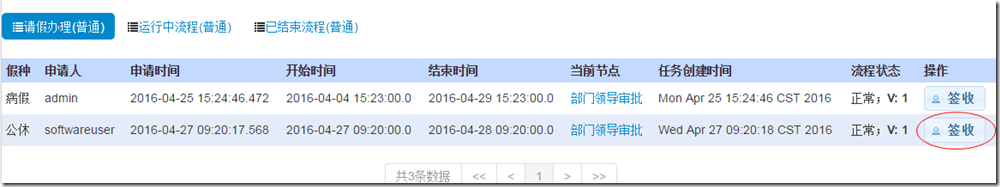

leaderuser用户点击工作流程->流程办理->请假办理(普通)，对任务进行签收。
15、leaderuser任务办理

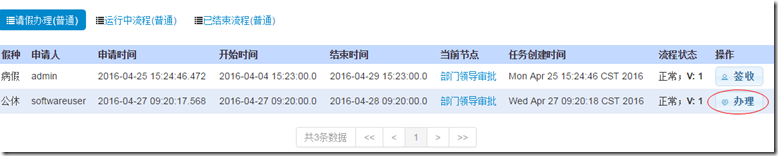

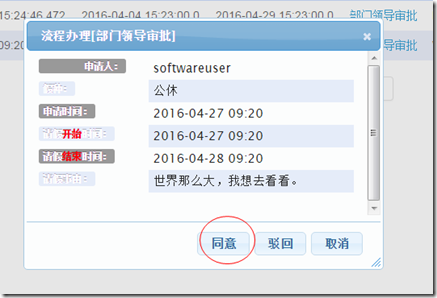

leaderuser用户，进入流程办理->请假办理(普通)，选中任务，点击【办理】
任务完成。
16、hruser待办任务

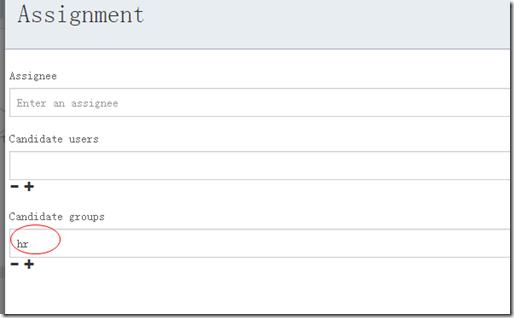

使用hruser登陆系统，hruser属于hr角色，是请假流程人事审批的任务分配组。

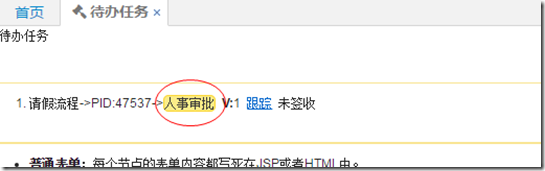

hruser登陆系统后，点击工作流程->待办任务，可以看到如下：

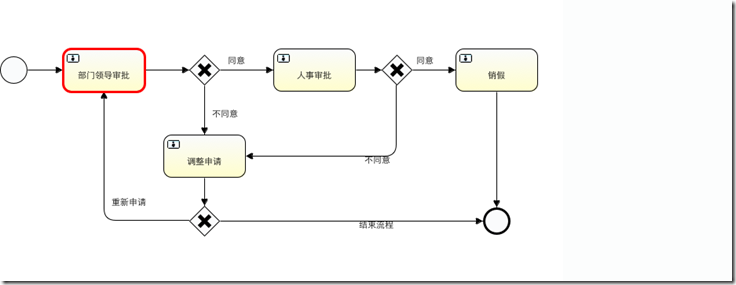

点击跟踪，可以看到目前流程进展情况。
17、hruser任务签收

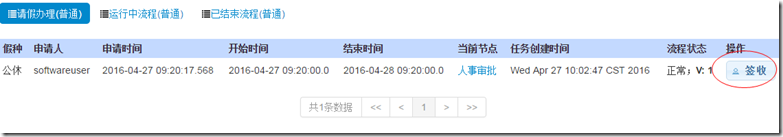

hruser进入工作流程->流程办理->请假办理(普通)，对任务进行签收

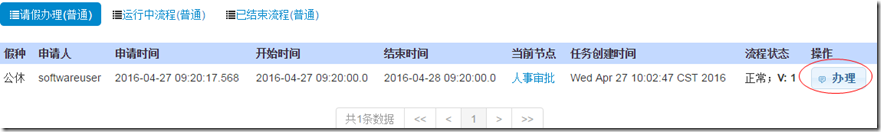

18、hruser任务办理

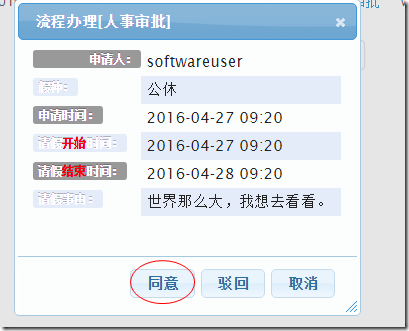

hruser进入工作流程->流程办理->请假办理(普通)，对任务进行办理

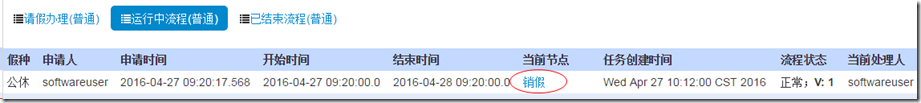

同意以后，在工作流程->流程办理->运行中的流程(普通)，可以看到：
19、请假最后一个环节，销假

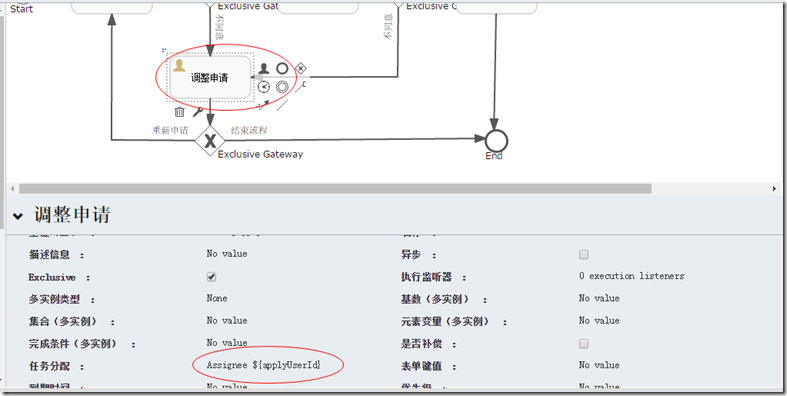

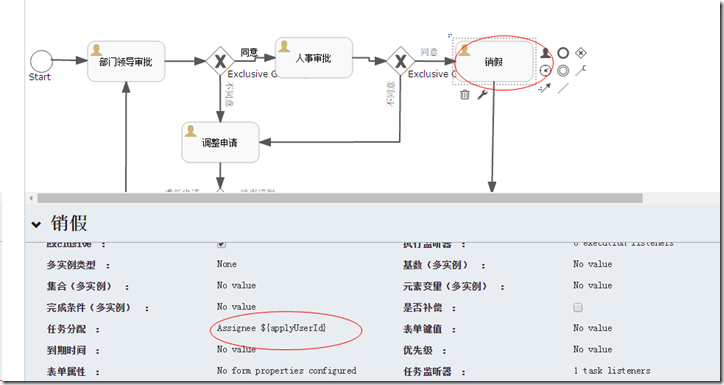

使用softwareuser用户登录系统，他是请假者，销假的流程在设计图中分配给他自己。

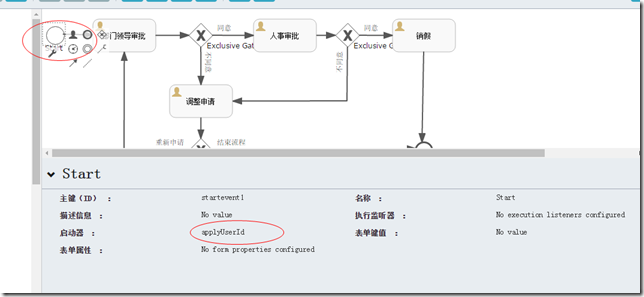

注意以上2张图片applyUserId的变量。

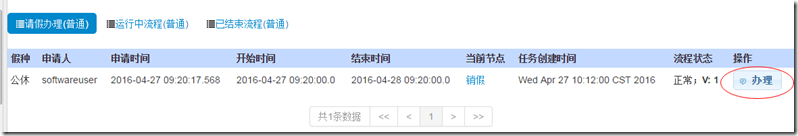

softwareuser用户点击工作流程->流程办理->请假办理(普通)，点击【办理】

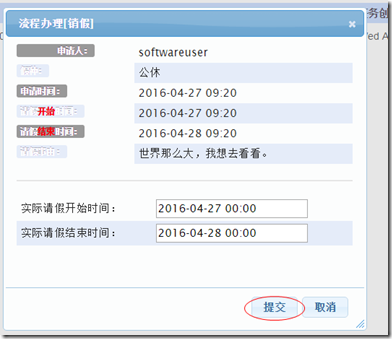

填写实际请假开始时间和结束时间。
20、任务完成。

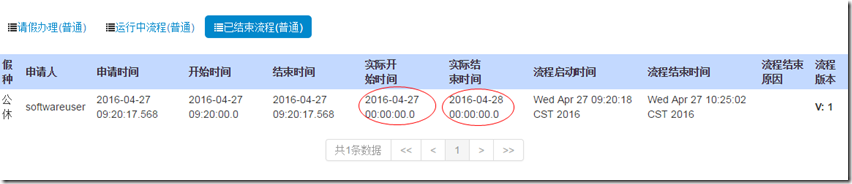

softwareuser用户点击工作流程->流程办理->已结束流程(普通)，可以看到已完成的任务。
