Nginx基础知识之————RTMP模块专题（实践文档）
提示：扫一扫查出行【扫一扫了解最新限行尾号】
复制提示
源码地址：https://github.com/Tinywan/PHP_Experience
说明：
rtmp的延迟主要取决于播放器设置，但流式传输软件，流的比特率和网络速度（以及响应时间“ping”）可能会对延迟产生影响，具有播放器的本地rtmp服务器 使用“否”缓冲区（如0.1-0.2秒缓冲区等）可能会在0.8-1.2秒之间总是延迟，当事情正好工作时
nginx配置文件
rtmp {
server {
listen 1935;
chunk_size 4096; application live {
live on;
record off;
exec ffmpeg -i rtmp://localhost/live/$name -threads 1 -c:v libx264 -profile:v baseline -b:v 350K -s 640x360 -f flv -c:a aac -ac 1 -strict -2 -b:a 56k rtmp://localhost/live360p/$name;
}
application live360p {
live on;
record off;
allow publish 127.0.0.1;
allow publish 0.0.0.0;
deny publish all;
}
}
}

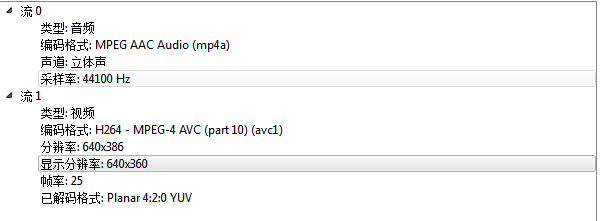

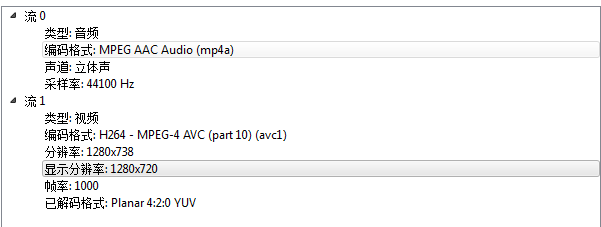

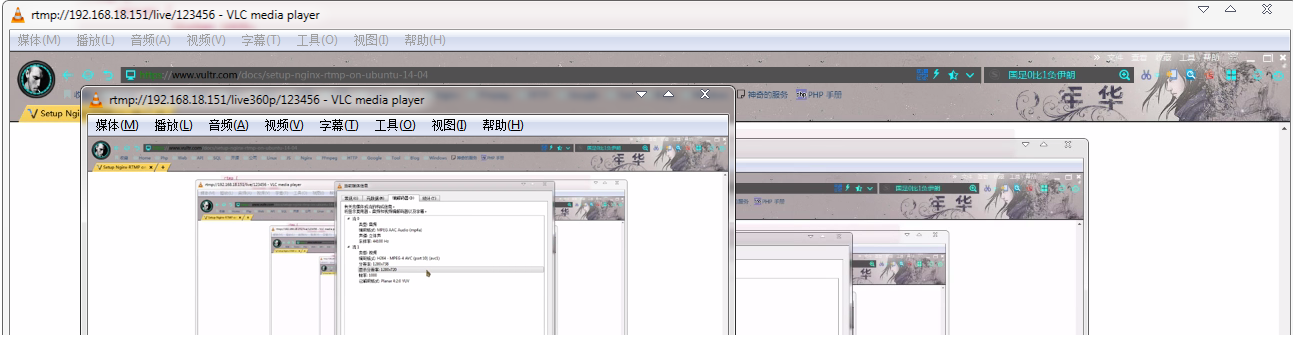

以上为vlc播放测试结果：分别为720 和 360
命令详解
RTMP
语法：rtmp {...}
上下文：root
保存所有RTMP设置的块
server
语法：server {...}
上下文：rtmp
声明RTMP服务器实例
rtmp {
server {
}
}
listen
语法：listen（addr [：port] | port | unix：path）[bind] [ipv6only = on | off] [so_keepalive = on | off | keepidle：keepintvl：keepcnt | proxy_protocol]
上下文：服务器
将监听套接字添加到NGINX以接受RTMP连接
server {
listen ;
}
application
语法：应用程序名称{...}
上下文：服务器
创建RTMP应用程序。 不像http位置应用程序名称不能是一个模式（正则？）。
server {
listen ;
application myapp {
}
}
timeout
语法：超时值
上下文：rtmp，服务器
套接字超时。 这个值主要用于写作。 大多数情况下，RTMP模块不会期望除发布者套接字以外的所有套接字上的任何活动。 如果你想断开套接字快速断开连接，可以使用keepalive或RTMP ping等有效工具。 默认值是1分钟。
timeout 60s;
ping
语法：ping 值
上下文：rtmp，服务器
RTMP ping时间间隔。 零点关闭。 RTMP ping是用于活动连接检查的协议功能。 一个特殊的数据包被发送到远程对等体，并且在一个由ping_timeout指令指定的超时期限内得到应答。 如果在这段时间内没有收到ping应答，则连接关闭。 ping的默认值是1分钟。 默认的ping超时时间是30秒。
ping 3m;
ping_timeout 30s;
chunk_size
语法：chunk_size value
上下文：rtmp，服务器
流复用的最大块大小。默认值是4096.这个值越大，CPU开销就越低。这个值不能小于128。
max_queue
max_message
语法：max_queue value
上下文：rtmp，服务器
输入数据信息的最大尺寸。所有的输入数据都被拆分成消息（还有块）。部分消息在等待完成时保存在内存中。理论上来说，传入的消息可能非常大，这可能是服务器稳定性的一个问题。在许多情况下，默认值1M就足够了。
on_publish
语法：on_publish url
上下文：rtmp, server, application
描述：这个可以设置为一个API接口（GET方式接受所有参数），会给这个API接口返回8个参数：
注意：nginx-rtmp-module-1.1.11 中的on_publish 回调的请求为post请求方式：
$app = $_GET['app'];
$swfurl = $_GET['swfurl'];
$tcurl = $_GET['tcurl'];
$pageurl = $_GET['pageurl'];
$addr = $_GET['addr'];
$clientid = $_GET['clientid'];
$call = $_GET['call'];
$name = $_GET['name'];
on_publish_done
语法：on_publish_done url
上下文：rtmp, server, application
描述：等同于 on_done 的表现，但只适用于发布结束事件。
$app = $_GET['app'];
$swfurl = $_GET['swfurl'];
$tcurl = $_GET['tcurl'];
$pageurl = $_GET['pageurl'];
$addr = $_GET['addr'];
$clientid = $_GET['clientid'];
$call = $_GET['call'];
$name = $_GET['name'];
on_publish_done和on_publish的不同的区别就是on_publish（call=publish），而on_publish_done（call=publish_done）
实际案例：
notify_method get;
application live {
live on;
on_publish http://mworker.baidu.com/Notify/Notify;
}
注意要点：要使用on_publish和on_publish_done 必须的添加 notify_method get; 否则的话OBS推流总是推不上去的，服务器不认哦！！！！
on_connect
语法：on_connect url
上下文：rtmp, server
设置HTTP连接的回调。当客户端连接问题的命令HTTP请求是异步发出命令和处理被挂起，直到它返回结果代码。如果返回HTTP 2XX代码，然后RTMP会话继续。3XX的代码使RTMP重定向到另一个应用程序，其名称取自LocationHTTP响应头。否则，连接被丢弃。
注意：这个指令不应用范围允许的，因为应用还处于连接阶段不明。
HTTP请求接收多个参数。POST方法用于应用程序/ x-WWW的形式了urlencoded MIME类型。下面的参数被传递给调用者：
- 调用=连接
- 地址 - 客户端IP地址
- 应用 - 应用名称
- flashVer - 客户端flash版本
- swfUrl - 客户端SWF网址
- tcUrl - tcUrl
- PAGEURL - 客户端页面网址
如何使用，官方都说了要加载
除了上述项目明确地传递给connect命令的所有参数也与回调发送。您应当区分连接参数从播放/发布参数。玩家通常具有播放/流发布名设置连接字符串分开的一种特殊方式。作为一个例子下面是这些参数是如何在JWPlayer设置
object(stdClass)[7]
public 'app' => string 'live' (length=4)
public 'flashver' => string 'WIN 24,0,0,186' (length=14)
public 'swfurl' => string 'http://sewise.amai8.com/lib/jwplayer/jwplayer.flash.swf' (length=55) //客户端播放器地址
public 'tcurl' => string 'rtmp://121.26.206.11/live/' (length=27)//直播流播放器地址
public 'pageurl' => string 'http://sewise.amai8.com/player/jw_player' (length=40)
public 'addr' => string '218.108.35.150' (length=14) //客户端播放地址
public 'epoch' => string '982956199' (length=9) //这个每次都会去变得，VLC、手机、浏览器、播放器
public 'call' => string 'connect' (length=7)
断开OBS推送流到服务器（当然了客户端也会同时断掉的）
curl http://150.261.11.180/control/drop/publisher?app=live&name=4001482742932
断开当前客户端播放的链接，但是不会断开ＯＢＳ的推流系统
curl http://150.26.11.180/control/drop/client?app=live&name=4001482742932&addr=115.192.190.59&clientid=95
curl http://150.26.11.180/control/drop/client?app=live&name=4001482742932&clientid=116
实践操作记录：200 OBS可以推流。500 OBS 推流不可以
header($this->https(500)); // PHP 服务端设置Http状态码的回调
功能：
【1】实现推流权限的控制
【2】推流黑白名单
on_update
语法：on_update url
context：rtmp，server，application
设置更新回调。这个回调用周期调用 notify_update_timeout。如果一个请求返回HTTP结果，而不是2xx连接被终止。这可以用于同步已过期的会话。两个额外的参数time，并timestamp 传递给这个处理程序：
time是播放/发布呼叫的秒数timestamp是发送到客户端的最后一个音频/视频数据包的RTMP时间戳
您可以使用timestamp参数单独限制每个用户的播放持续时间。
on_update http://example.com/update;
推流地址：rtmp://192.168.18.143/live/880?wsSecret=e2112a78822bf4ea9cdb3989e114344c&wsTime=1479196093
回调返回的所有参数：
'app' => string 'live' (length=4)
'flashver' => string 'LNX 9,0,124,2' (length=13)
'swfurl' => string '' (length=0)
'tcurl' => string 'rtmp://192.168.18.143:1935/live' (length=31)
'pageurl' => string '' (length=0)
'addr' => string '192.168.18.73' (length=13)
'clientid' => string '3321' (length=4)
'call' => string 'update_play' (length=11)
'time' => string '728' (length=3)
'timestamp' => string '716600' (length=6)
'name' => string '880' (length=3)
'wsSecret' => string 'e2112a78822bf4ea9cdb3989e114344c' (length=32)
'wsTime' => string '1479196093' (length=10)
播放客户端IP地址：192.168.18.73
on_record_done
语法：on_record_done url
背景：RTMP，服务器，应用程序，记录
设置record_done回调。除了常见的HTTP回调变量它接收到以下值
- 记录 - 在配置或空字符串内联录音机录像机名
- 路径 - 录制的文件路径
on_record_done http://example.com/recorded;
该URL地址一GET方式获取所有的参数如下：
'app' => string 'live' (length=4)
'flashver' => string 'FMLE/3.0 (compatible; FMSc/1.0)' (length=31)
'swfurl' => string 'rtmp://192.168.18.143/live' (length=26)
'tcurl' => string 'rtmp://192.168.18.143/live' (length=26)
'pageurl' => string '' (length=0)
'addr' => string '192.168.18.73' (length=13)
'clientid' => string '334' (length=3)
'call' => string 'record_done' (length=11)
'recorder' => string '' (length=0)
'name' => string 'test123' (length=7)
'path' => string '/home/tinywan/video_recordings/test123-1491375411.flv' (length=53)
再次录像停止返回结果不同点
'path' => string '/home/tinywan/video_recordings/test123-1491375411.flv' (length=53)
RTMP直接录制成mp4格式：
application live {
allow play all;
live on;
record all;
record_path /tmp/flv;
record_unique on; exec_record_done ffmpeg -y -i $path -acodec libmp3lame -ar 44100 -ac 1 -vcodec libx264 /home/tinywan/video_recordings/$basename.mp4;
}
record_suffix
语法：record_suffix value
context：rtmp，server，application，recorder
设置记录文件后缀。默认为“.flv”。
record_suffix _recorded.flv;
记录后缀可以是strftime格式的格式。以下指令
record_suffix %Y%m%d%H%M%S.flv;
生成的flv的格式为：123-149144221220170406093012.flv ，123代表推流名称
record_unique
语法：record_unique on|off
context：rtmp，server，application，recorder
如果打开，将当前时间戳附加到录制文件。否则，每次新录制发生时，重写相同的文件。默认关闭。
record_unique on;
开启后的案例： 123-1491386267.flv
没有开启的案例： 123.flv
添加这个参数：
record_suffix %Y%m%d%H%M%S.flv;
生成的录制文件为：12320170406094409.flv （123 为推流名称）
经验分享：
record_suffix %Y%m%d%H%M%S.flv;
record_unique on;
把以上两个同时开启，录制文件为：123-149144326920170406094749.flv 这样方便以后录制文件的处理
record_append
语法：record_append on|off
context：rtmp，server，application，recorder
切换文件追加模式。打开录像机后，将新数据附加到旧文件，或者在缺少时创建它。旧数据与文件中的新数据之间没有时间差距。默认关闭。
record_append on;
record_lock
语法：record_lock on|off
context：rtmp，server，application，recorder
当打开当前录制的文件被锁定fcntl。可以从别处检查，以查明正在记录哪个文件。默认关闭。
record_lock on;
在FreeBSD上，您可以使用flock工具来检查。在Linux flock上fcntl 是无关紧要的，所以你要写一个简单的脚本检查文件锁定状态。这是一个这样的脚本的例子isunlocked.py。
#!/usr/bin/pythonimport fcntl, syssys.stderr.close()
fcntl.lockf(open(sys.argv[], "a"), fcntl.LOCK_EX|fcntl.LOCK_NB)
record_max_size
语法：record_max_size size
context：rtmp，server，application，recorder
设置最大记录文件大小。
record_max_size 128K;
record_max_frames
语法：record_max_frames nframes
context：rtmp，server，application，recorder
设置每个录制文件的最大视频帧数。
record_max_frames ;
record_interval
语法：record_interval time
context：rtmp，server，application，recorder
重新启动录音后这个数（毫秒）秒。默认关闭。零表示录音之间没有延迟。如果record_unique关闭，则所有记录片段都将写入同一个文件。否则附加时间戳，使文件不同（给定record_interval超过1秒）。
record_interval 1s;record_interval 15m;
timeout
syntax: timeout value
context: rtmp, server
套接字超时 该值主要用于写入。大多数时间RTMP模块不会期望除发布商套接字之外的所有套接字上都有任何活动。如果想要断开套接字来快速断开连接，请使用活动工具，如keepalive或RTMP ping。默认为1分钟。
timeout 60s;
ping
syntax: ping value
context: rtmp, server
RTMP ping间隔。零点关闭。RTMP ping是用于主动连接检查的协议功能。一个特殊的数据包被发送到远程对等体，并且在ping_timeout指令指定的超时期间预期回复。如果在这段时间内没有收到ping回复，则连接被关闭。ping的默认值为1分钟。默认ping超时为30秒。
ping 3m;
ping_timeout 30s;
max_streams
语法：max_streams value
背景：RTMP，服务器
设置RTMP流的最大数量。 数据流被复用到单个数据流中。 不同的通道用于发送命令，音频，视频等。默认值为32，这在许多情况下通常是确定的。
max_streams ;
ack_window
设置RTMP确认窗口大小。 它是接收的字节数，在该字节之后，对等体应向远端发送确认分组。 默认值为5000000。
ack_window ;
chunk_size
syntax: chunk_size value
context: rtmp, server
流复用的最大块大小。 默认值为4096.该值越大，CPU开销越低。 此值不能小于128。
chunk_size ;
ack_window
syntax: ack_window value
context: rtmp, server
设置RTMP确认窗口大小。这是接收到的字节数，在此之后，对等体应该向远端发送确认数据包。默认值为5000000。
ack_window ;
chunk_size
语法：chunk_size value
context：rtmp，server
流多路复用的最大块大小。默认值为4096.这个值越大，CPU开销越低。该值不能小于128。
chunk_size ;
max_queue
max_message
语法：max_queue value
context：rtmp，server
输入数据消息的最大大小。所有输入数据都分为消息（还有更多的块）。等待它完成时，部分消息保存在内存中。在理论上，传入的消息可能非常大，这可能是服务器稳定性的一个问题。默认值1M对于很多情况都是足够的。
max_message 1M;
buflen
语法：buflen time
context：rtmp，server
设置默认缓冲区长度。通常客户端set_buflen在播放之前发送RTMP 命令，并重置此设置。默认是1000 ms。
buflen 5s;
说明：
记录器 - 记录器名称
path - 记录文件路径（recorded file path） (/tmp/rec/mystream-1389499351.flv)
filename - 省略目录的路径（path with directory omitted ）(mystream-1389499351.flv)
basename - 扩展名省略的文件名（file name with extension omitted ）(mystream-1389499351)
dirname - 目录路径（directory path） (/tmp/rec)
Nginx RTMP传递参数：
exec_record_done /home/www/bin/rtmpRecorded.sh $name $path $filename $basename $dirname;
$name 推流名称（mystream）
$path 记录文件路径 (/tmp/rec/mystream-1389499351.flv)
$filename 省略目录的路径(mystream-1389499351.flv)
$basename 扩展名省略的文件名(mystream-1389499351)
$dirname 目录路径 (/tmp/rec)
基本视频信息获取实际案例记录【1】获取视频文件大小：FILESIZE=`stat -c "%s"basename.mp4`
等同于：FILESIZE=`stat --format "%s"basename.mp4`
【2】获取视频录制时间：ffmpeg -i 4001481608583-1481696526.flv 2>&1 | awk '/Duration/ {split($2,a,":");print a[1]*3600+a[2]*60+a[3]}'
【3】自动截取封面图片ffmpeg -y -ss 00:00:10 -i $fullname -vframes 1 $VIDEO_PATH/$basename.jpg
【4】转码成MP4
ffmpeg -y -i $fullname -vcodec copy -acodec copy $VIDEO_PATH/$basename.mp4
下面全部stat命令是可用的选项：
%a 八进制表示的访问权限
%A 可读格式表示的访问权限
%b 分配的块数（参见 %B）
%B %b 参数显示的每个块的字节数
%d 十进制表示的设备号
%D 十六进制表示的设备号
%f 十六进制表示的 Raw 模式
%F 文件类型
%g 属主的组 ID
%G 属主的组名
%h 硬连接数
%i Inode 号
%n 文件名
%N 如果是符号链接，显示器所链接的文件名
%o I/O 块大小
%s 全部占用的字节大小
%t 十六进制的主设备号
%T 十六进制的副设备号
%u 属主的用户 ID
%U 属主的用户名
%x 最后访问时间
%X 最后访问时间，自 Epoch 开始的秒数
%y 最后修改时间
%Y 最后修改时间，自 Epoch 开始的秒数
%z 最后改变时间
%Z 最后改变时间，自 Epoch 开始的秒数
FILESIZE=`stat -c "%s"basename.mp4`
等同于：FILESIZE=`stat --format "%s"basename.mp4`
【2】获取视频录制时间：
ffmpeg -i 4001481608583-1481696526.flv 2>&1 | awk '/Duration/ {split($2,a,":");print a[1]*3600+a[2]*60+a[3]}'
【3】自动截取封面图片
ffmpeg -y -ss 00:00:10 -i $fullname -vframes 1 $VIDEO_PATH/$basename.jpg
【4】转码成MP4
ffmpeg -y -i $fullname -vcodec copy -acodec copy $VIDEO_PATH/$basename.mp4
下面全部stat命令是可用的选项：
%a 八进制表示的访问权限
%A 可读格式表示的访问权限
%b 分配的块数（参见 %B）
%B %b 参数显示的每个块的字节数
%d 十进制表示的设备号
%D 十六进制表示的设备号
%f 十六进制表示的 Raw 模式
%F 文件类型
%g 属主的组 ID
%G 属主的组名
%h 硬连接数
%i Inode 号
%n 文件名
%N 如果是符号链接，显示器所链接的文件名
%o I/O 块大小
%s 全部占用的字节大小
%t 十六进制的主设备号
%T 十六进制的副设备号
%u 属主的用户 ID
%U 属主的用户名
%x 最后访问时间
%X 最后访问时间，自 Epoch 开始的秒数
%y 最后修改时间
%Y 最后修改时间，自 Epoch 开始的秒数
%z 最后改变时间
%Z 最后改变时间，自 Epoch 开始的秒数
