最近手里的项目网络环境是

192.168.199.1 直接到防火墙

192.168.1.x 是内网网段 走到 防火墙下的一个三层交换机

现在需要将内网的三台服务器端口映射出去，需要到防火墙去做映射，防火墙直接下属主机 只认 199网段的主机

所以 需要将服务器的原来的1网段设置为199的网段 然而这么改的话，1网段内公司电脑就访问不了服务器了

所以需要 在esxi上为每个虚拟机增加一张网卡。

本次项目环境

esxi6.5

esxi web 管理端

VMware vSphere Client 管理端

centos 6.8

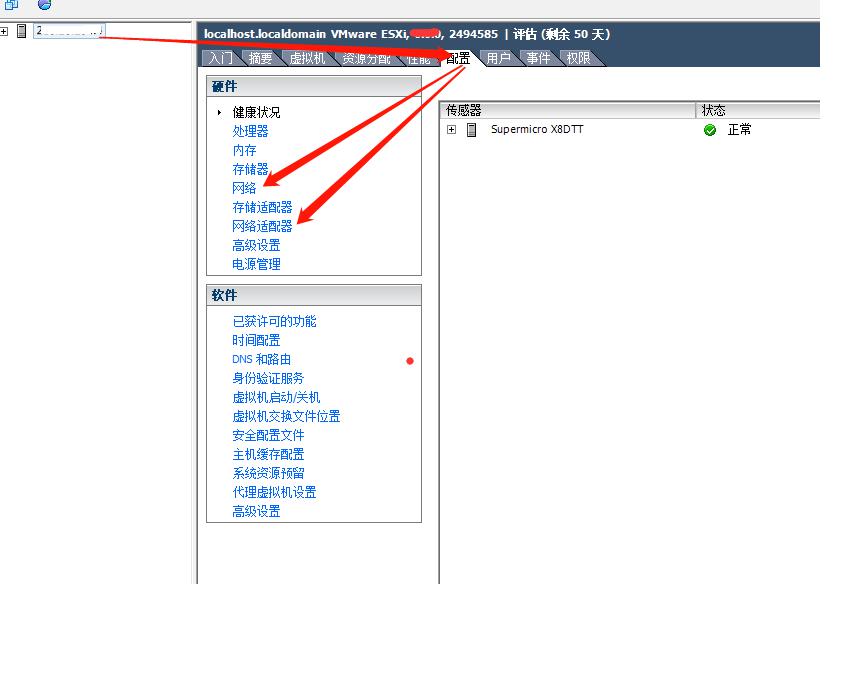

首先使用 VMware vSphere Client 管理端 添加交换机和虚拟机交换机

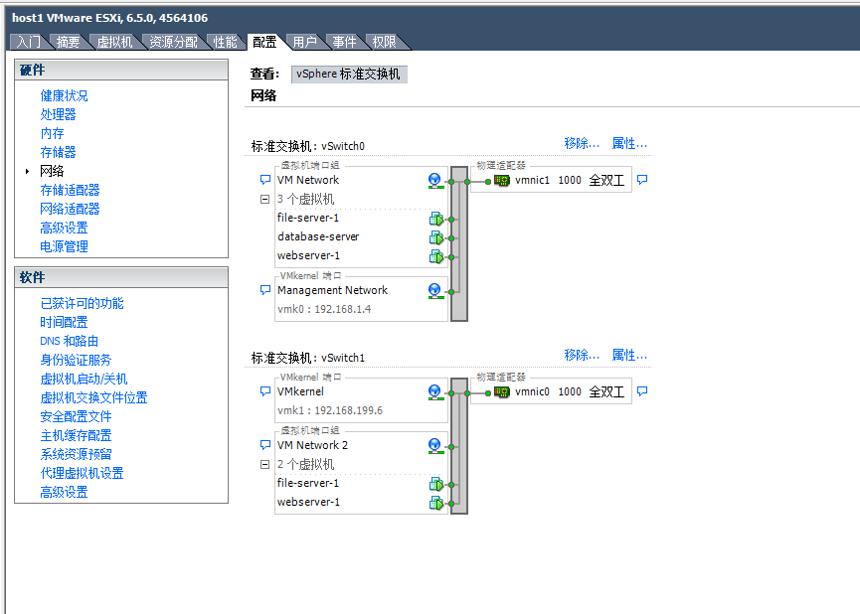

下面是配置成功的图

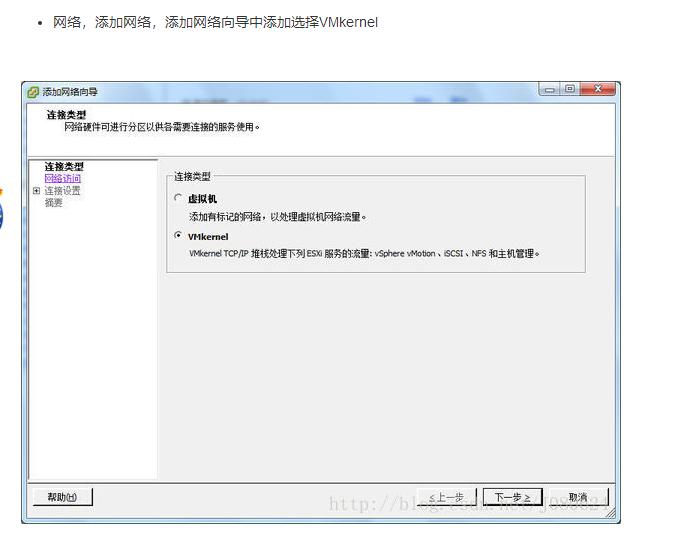

先添加VMkernel交换机

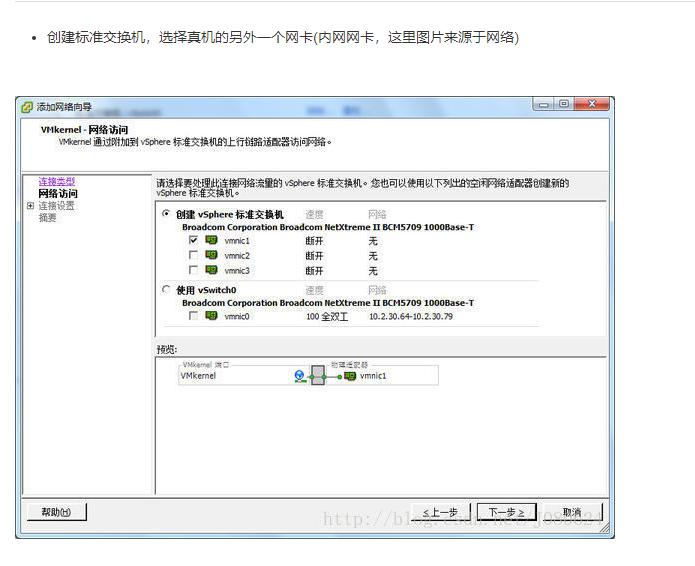

当添加vmkernel交换机的时候 这个交换机就可以配置外网网段的IP了，也就是199网段的

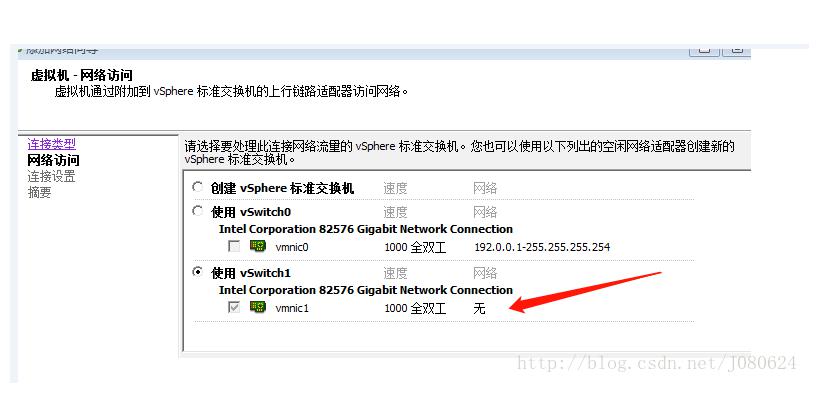

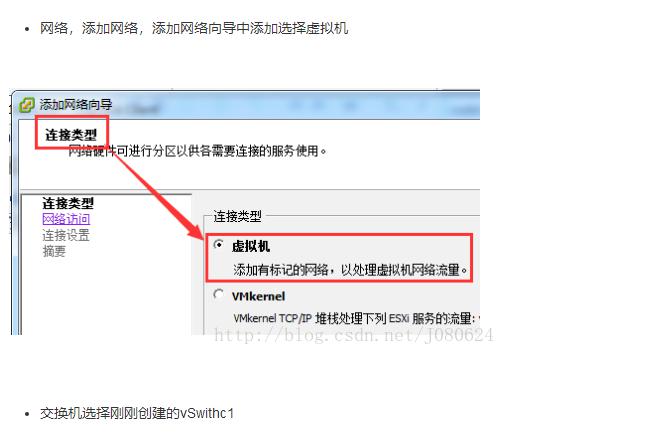

下一步就是添加虚拟交换机

OK 创建好之后， 使用esxi web 管理端  为每个虚拟机再增加一张网卡即可

但增加的网卡一定要选择虚拟交换机的名字

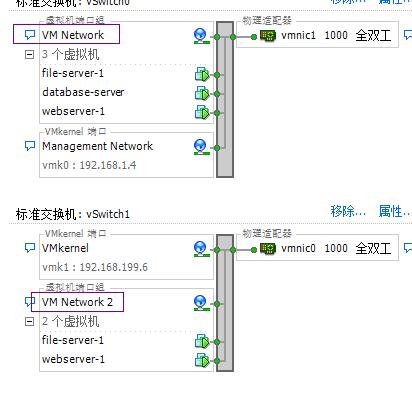

默认第一张网卡  使用的是Vm network

新增的第二张网卡 使用Vm network2

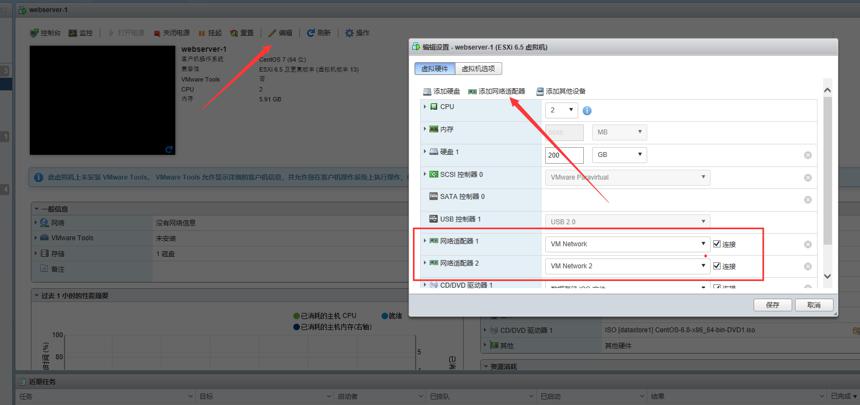

给虚拟机新增网卡的时候 遇到了个坑 那就是添加网卡的按钮特别小。。。一直没找到在哪儿增加！结果在这儿

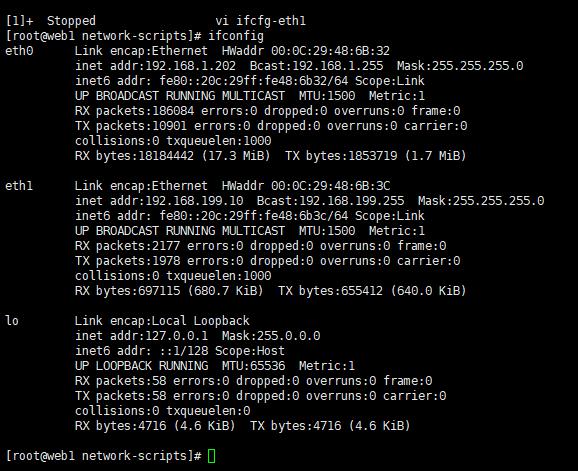

给虚拟机添加完网卡之后 再次启动虚拟机  ifconfig 就会发现除了原来的eth0网卡 还赠加了一个eth1网卡

直接复制 eth0的网卡配置 改成eth1

/etc/sysconfig/network-scripts/ifcfg-eh0

注意：复制之后 DEVICE 和 HWADDR 都必须修改

eth1 的 HWADDR 可以ifconfig 查看

配置好之后 重启网络服务即可
