esp32 Guru Meditation 错误解决方案（转）

Guru Meditation
本节将对打印在 Guru Meditation Error: Core panic'ed后面括号中的致错原因进行逐一解释。
IllegalInstruction
此 CPU 异常表示当前执行的指令不是有效指令，引起此错误的常见原因包括：

FreeRTOS 中的任务函数已返回。在 FreeRTOS 中，如果想终止任务函数，需要调用 vTaskDelete()函数释放当前任务的资源，而不是直接返回。
无法从 SPI Flash 中加载下一条指令，这通常发生在：
应用程序将 SPI Flash 的引脚重新配置为其它功能（如 GPIO，UART 等等）。有关 SPI Flash 引脚的详细信息，请参阅硬件设计指南和芯片/模组的数据手册。
某些外部设备意外连接到 SPI Flash 的引脚上，干扰了 ESP32 和 SPI Flash 之间的通信。
InstrFetchProhibited
此 CPU 异常表示 CPU 无法加载指令，因为指令的地址不在 IRAM 或者 IROM 中的有效区域中。

通常这意味着代码中调用了并不指向有效代码块的函数指针。这种情况下，可以查看 PC（程序计数器）寄存器的值并做进一步判断：若为 0 或者其它非法值（即只要不是 0x4xxxxxxx 的情况），则证实确实是该原因。

若PC指针大规模指向无效区域，那么coredump发生的可能原因某个引脚接触不良等原因导致。

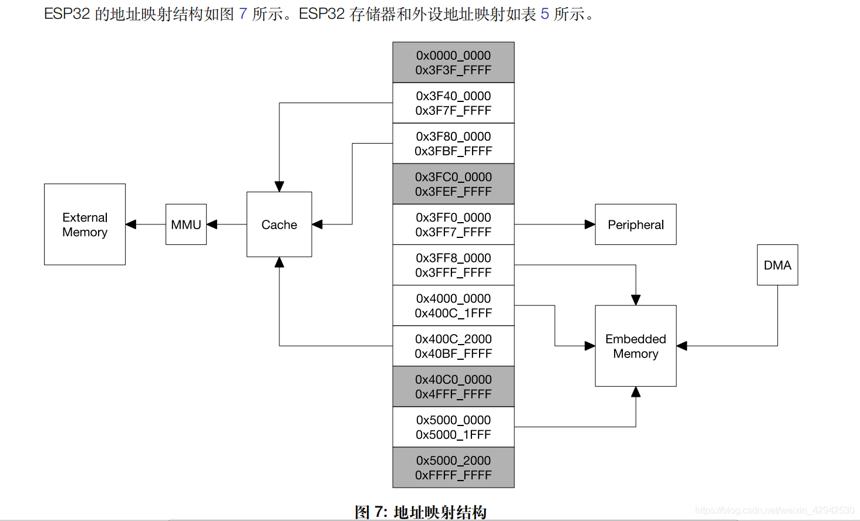

详情可以对照下面esp32映射图，确定其 pc 指针位置（并不局限于本节使用）。

LoadProhibited, StoreProhibited
当应用程序尝试读取或写入无效的内存位置时，会发生此类 CPU 异常。此类无效内存地址可以在寄存器转储的EXCVADDR 中找到。如果该地址为零，通常意味着应用程序正尝试解引用一个 NULL指针。如果该地址接近于零，则通常意味着应用程序尝试访问某个结构体的成员，但是该结构体的指针为 NULL。如果该地址是其它非法值（不在 0x3fxxxxxx - 0x6xxxxxxx 的范围内），则可能意味着用于访问数据的指针未初始化或者已经损坏。

IntegerDivideByZero
应用程序尝试将整数除以零。

LoadStoreAlignment
应用程序尝试读取/写入的内存位置不符合加载/存储指令对字节对齐大小的要求，例如，32 位加载指令只能访问 4 字节对齐的内存地址，而 16 位加载指令只能访问 2 字节对齐的内存地址。

LoadStoreError
应用程序尝试从仅支持 32 位加载/存储的内存区域执行 8 位或 16 位加载/存储操作，例如，解引用一个指向指令内存区域的 char* 指针就会导致这样的错误。

Unhandled debug exception
这后面通常会再跟一条消息:

Debug exception reason: Stack canary watchpoint triggered (task_name)
此错误表示应用程序写入的位置越过了 task_name 任务堆栈的末尾，请注意，并非每次堆栈溢出都会触发此错误。任务有可能会绕过堆栈金丝雀（stack canary）的位置访问堆栈，在这种情况下，监视点就不会被触发。

Interrupt wdt timeout on CPU0 / CPU1
这表示发生了中断看门狗超时.

Cache disabled but cached memory region accessed
@ 此问题很多人遇到过，特别在这总结一下, 该部分内容感谢不方便透露姓名的张同学提供帮助

该问题原因在于：在 cache 被禁用期间（例如在使用 spi_flash API 读取/写入/擦除/映射 SPI Flash 的时候），发生了 IRAM-Safe 中断并且中断程序访问了 flash 的资源。通常发生在中断处理程序调用了在 flash 中的程序，引用了 flash 中的常量。值得注意的是，当在中断处理程序里使用 double 型变量时，由于 double 型变量操作的实现是软件实现的，所以该实现部分也被存放在了 flash 中（例如强制类型转换操作）。
解决办法就是:

给在中断中访问的函数加上IRAM_ATTR修饰符
给在中断中访问的常量加 DRAM_ATTR 修饰符
不在中断处理程序中使用 double 类型操作
需要注意的是：
1.该异常只发生在 IRAM-Safe 中断，即使用 ESP_INTR_FLAG_IRAM注册的中断处理程序。
2.该异常只有在 cache 被禁期间会出现，所以当 cache 未被禁用期间不会出现，换句话说该异常具有随机性。
3.编译器可能会将一些不会被改变的变量放入 .rodata 段中，哪怕程序员没有加 const 修饰符。对于 ESP32 的应用程序来说，.rodata 意味着该部分位于 flash 中。对于字符串变量，这种情况很容易被察觉，但是对于某些常量，就不是那么好察觉了。例如下面的情况

这里定义了指针数组 TG，该数组元素是两个硬件定时器0,1的寄存器首地址，该指针数组的元素不会被改变，所以会被编译器放入 .rodata 中。此时在定时器中断里操作了 TG，又恰好这个中断发生在 cache 被禁期间，那么 CPU 就会抛出该异常。

出现该问题的调试技巧
CPU 抛出该类型异常时，通常异常位置就是出错位置，需要细看

在这个例子中，发生异常的位置在 0x4011b808, 这里是__fixunssfdi 函数的存放位置，且该位置位于片外存储器（见 esp32_technical_reference_manual 的 1.3.3 节)，这个函数是用来对浮点数转 64 位无符号整数的操作，意味着中断处理程序里使用了 double 型数据的强制类型转换操作。这在 cache 被关闭时操作是不被允许的。

如果不知道变量是在 .data/.bss 段还是 .rodata 段，那么可以使用 readelf 命令查看 .elf 中的符号详细信息

使用 readelf 命令提取 elf 文件中的符号表，如何查看符号表可参考 C语言变量的存储布局，通过符号表，可以准确的看到每一个变量、函数的存储位置，大小等信息。有了这些信息，就可以检查 IRAM-Safe 中断处理程序里使用变量和函数是否在 flash 中。
