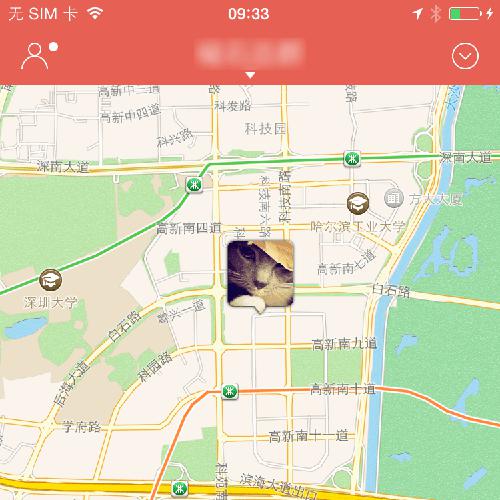

最近做的项目主要是LBS这块主打成员定位功能我们的UI设计是这样的

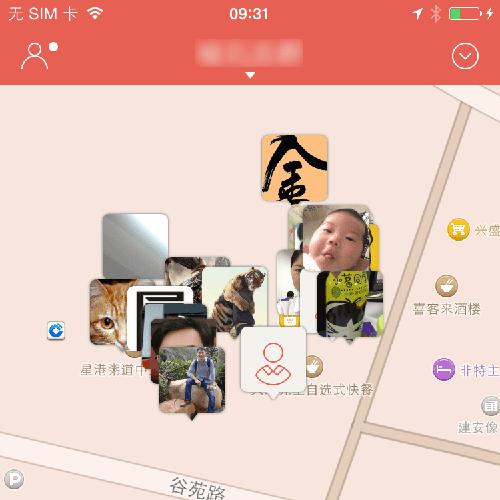

乍一看上去是挺好挺美观的不同的人会显示不同的头像可是当人扎堆的时候问题就来了

当人多的时候(例如上图所示) 地图滑动起来就能感觉到明显顿卡那种不流畅感能折磨死人所以自然我们要解决这个问题(等等先不要吐槽为什么不用地图聚合因为这已经是地图放到最大了聚合不适合这次的问题讨论)

分析

首先看下我是怎么实现这个annotationView的由于这个annotationsView是异形的(也就是无法通过设置圆角直接得到) 而且里面的图片还因用户而异所以解决方案就是使用layer.mask来进行遮罩代码如下

@implementation MMAnnotationView

- (instancetype)initWithAnnotation:(id)annotation reuseIdentifier:(NSString *)reuseIdentifier

{

self = [super initWithAnnotation:annotation reuseIdentifier:reuseIdentifier];

if ( self )

{

self.frame = CGRectMake(0, 0, TRACK_ANNOTATION_SIZE.width, TRACK_ANNOTATION_SIZE.height);

self.centerOffset = CGPointMake(0, -(TRACK_ANNOTATION_SIZE.height-3)/2);

self.canShowCallout = NO;

self.avatarView = [[UIImageView alloc] initWithFrame:self.bounds];

[self addSubview:self.avatarView];

self.avatarView.contentMode = UIViewContentModeScaleAspectFill;

CAShapeLayer *shapelayer = [CAShapeLayer layer];

shapelayer.frame = self.bounds;

shapelayer.path = self.framePath.CGPath;

self.avatarView.layer.mask = shapelayer;

self.layer.shadowPath = self.framePath.CGPath;

self.layer.shadowRadius = 1.0f;

self.layer.shadowColor = [UIColor colorWithHex:0x666666FF].CGColor;

self.layer.shadowOpacity = 1.0f;

self.layer.shadowOffset = CGSizeMake(0, 0);

self.layer.masksToBounds = NO;

}

return self;

}

//mask路径

- (UIBezierPath *)framePath

{

if ( !_framePath )

{

CGFloat arrowWidth = 14;

CGMutablePathRef path = CGPathCreateMutable();

CGRect rectangle = CGRectInset(CGRectMake(0, 0, CGRectGetWidth(self.bounds), CGRectGetWidth(self.bounds)), 3,3);

CGPoint p[3] = {

{CGRectGetMidX(self.bounds)-arrowWidth/2, CGRectGetWidth(self.bounds)-6},

{CGRectGetMidX(self.bounds)+arrowWidth/2, CGRectGetWidth(self.bounds)-6},

{CGRectGetMidX(self.bounds), CGRectGetHeight(self.bounds)-4}

};

CGPathAddRoundedRect(path, NULL, rectangle, 5, 5);

CGPathAddLines(path, NULL, p, 3);

CGPathCloseSubpath(path);

_framePath = [UIBezierPath bezierPathWithCGPath:path];

CGPathRelease(path);

}

return _framePath;

}

我用代码生成了形状路径并以此生成了layer的mask和shadowPath

使用时只要直接用SDWebImage设置头像就行了

1	`[annotationView.avatarView sd_setImageWithURL:[NSURL URLWithString:avatarURL] placeholderImage:placeHolderImage];`

接下来用工具分析一下问题出来哪分析性能当然是选择Instrments(用法在这里就不做介绍了) 打开Core Animation 然后运行程序滑动地图可以看到性能分析如下

原来平均帧数只有不到30帧这离我们的目标60帧差得实在太远

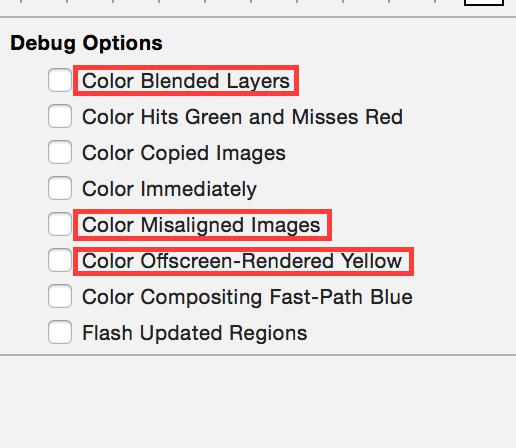

再使用Debug Option来深入分析一下

由于MKMapView的原因这里我们主要关心这几个选项

Color Blended Layers
Color Misaligned Images
Color Offscreen-Rendered Yellow

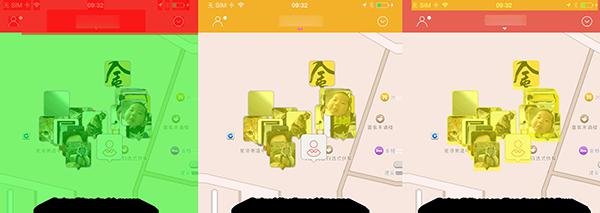

分别打开这几个选项结果如下

可以看到

Color Blended Layers没有问题不过这也是正常的由于使用了mask 没有透明的地方
Color Misaligned Images除了默认头像外全中这是因为服务器上的图片大小跟显示的大小不一致导致缩放而默认头像则是一致的所以没问题
Color Offscreen-Rendered Yellow全中由于使用了mask 导致大量的离屏渲染这也是性能下降的主要原因

解决

问题的原因找到了那么接下来该如何解决呢?

首先mask是肯定不能用了
其次下载下来的图片我们要预处理成实际大小

那么直接把下载下来的图片合成为我们要显示的最终结果不就ok了吗? 试试看

- (void)loadAnnotationImageWithURL:(NSString*)url imageView:(UIImageView*)imageView

{

//将合成后的图片缓存起来

NSString *annoImageURL = url;

NSString *annoImageCacheURL = [annoImageURL stringByAppendingString:@"cache"];

UIImage *cacheImage = [[SDImageCache sharedImageCache] imageFromDiskCacheForKey:annoImageCacheURL];

if ( cacheImage )

{

//LLLog(@"hit cache");

imageView.image = cacheImage;

}

else

{

//LLLog(@"no cache");

[imageView sd_setImageWithURL:[NSURL URLWithString:annoImageURL]

placeholderImage:placeHolderImage

completed:^(UIImage *image, NSError *error, SDImageCacheType cacheType, NSURL *imageURL) {

if (!error)

{

UIImage *annoImage = [image annotationImage];

imageView.image = annoImage;

[[SDImageCache sharedImageCache] storeImage:annoImage forKey:annoImageCacheURL];

}

}];

}

@implementation UIImage (LJC)

- (UIImage*) annotationImage

{

static UIView *snapshotView = nil;

static UIImageView *imageView = nil;

if ( !snapshotView )

{

snapshotView = [UIView new];

snapshotView.frame = CGRectMake(0, 0, TRACK_ANNOTATION_SIZE.width, TRACK_ANNOTATION_SIZE.height);

imageView = [UIImageView new];

[snapshotView addSubview:imageView];

imageView.clipsToBounds = YES;

imageView.frame = snapshotView.bounds;

imageView.contentMode = UIViewContentModeScaleAspectFill;

CGFloat arrowWidth = 14;

CGMutablePathRef path = CGPathCreateMutable();

CGRect rectangle = CGRectInset(CGRectMake(0, 0, CGRectGetWidth(imageView.bounds), CGRectGetWidth(imageView.bounds)), 3,3);

CGPoint p[3] = {

{CGRectGetMidX(imageView.bounds)-arrowWidth/2, CGRectGetWidth(imageView.bounds)-6},

{CGRectGetMidX(imageView.bounds)+arrowWidth/2, CGRectGetWidth(imageView.bounds)-6},

{CGRectGetMidX(imageView.bounds), CGRectGetHeight(imageView.bounds)-4}

};

CGPathAddRoundedRect(path, NULL, rectangle, 5, 5);

CGPathAddLines(path, NULL, p, 3);

CGPathCloseSubpath(path);

CAShapeLayer *shapelayer = [CAShapeLayer layer];

shapelayer.frame = imageView.bounds;

shapelayer.path = path;

imageView.layer.mask = shapelayer;

snapshotView.layer.shadowPath = path;

snapshotView.layer.shadowRadius = 1.0f;

snapshotView.layer.shadowColor = [UIColor colorWithHex:0x666666FF].CGColor;

snapshotView.layer.shadowOpacity = 1.0f;

snapshotView.layer.shadowOffset = CGSizeMake(0, 0);

CGPathRelease(path);

}

imageView.image = self;

UIGraphicsBeginImageContextWithOptions(TRACK_ANNOTATION_SIZE, NO, 0);

[snapshotView.layer renderInContext:UIGraphicsGetCurrentContext()];

UIImage *copied = UIGraphicsGetImageFromCurrentImageContext();

UIGraphicsEndImageContext();

return copied;

}

@end

然后使用的时候只要简单的如下调用就OK了

1	`[self loadAnnotationImageWithURL:avatarURL imageView:annotationView.avatarView];`

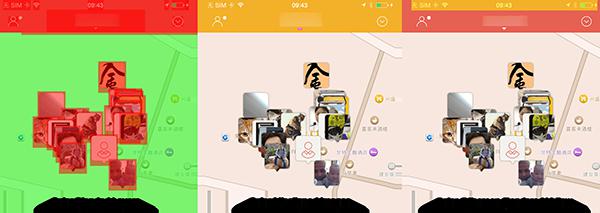

看看修改之后的Instruments表现如何

Color Blended Layers全中这也是无可避免的因为显示的就是一张带透明度的图但是由于地图的特殊性(头像的位置变化间隔较长所以不会经常引发合成也没有动画) 所以这里也不是问题
Color Misaligned Images没问题了因为头像已被缩放成了相同大小
Color Offscreen-Rendered Yellow没问题了因为只是简单的显示了一张图片而并没有需要离屏渲染的东西了

再来看下帧数情况
