ArcGIS API for JavaScript 入门教程[6] 再讲数据——Map类之可操作图层

【回顾】上篇交代了Map是各种图层（不管是实际上的图层还是由图层构成的对象）的容器，是数据的容器，并不作显示（由视图类绘制）。并重点讲解了由图层构成的复杂图层——高程属性ground和底图属性basemap。

这一篇结合OGC标准，讲一下可操作图层的类型、生成。

注意：如果看不懂这篇，可以先跳过，但是你不知道在JsAPI中用什么图层加载什么数据的时候，这篇需要复习。本篇属于字典类型的教程，方便以后查阅。

转载注明出处，博客园/CSDN/B站/知乎：秋意正寒

目录：https://www.cnblogs.com/onsummer/p/9080204.html

1. 图层和数据

真正的地理数据仍然在服务端，服务端怎么可能把那么庞大的数据传给你？它根据前端的请求，在需要几何形状的时候传几何坐标点过来，在需要属性表的属性时再传字段和字段值过来。

那如何连接服务器端的数据和前端浏览器呢？API用图层（Layer）的概念，把你看到的东西和云端服务器的数据连接在一起了。

在Esri家族的产品中，有一个产品叫ArcGIS Enterprise，里面有个组件叫ArcGIS for Server，Server就是通过一个简单的URL（统一资源定位符）连通服务器端和浏览器端，这个URL又被称作REST URL。

大多数图层都遵循了OGC组织制定的规范。

2. OGC与GIS服务解释【可跳跃阅读】

OGC全称开放地理信息系统联盟。正是OGC制定的各种规范，使得GIS服务有序可循。

第2节就简单说几个规范，第3节则将常用的可操作图层对应的ArcGIS Server的服务对应起来。

【！】注意，本节如果看不懂可以先跳过，以后会有大量的例子会用到。

2.1 WMS

网络地图服务，WebMapService。

以ArcGIS为例，一个mxd，就很完整地对应了一个“地图”，因为一个mxd就可以制作一幅多图层、多符号、带标注的地图。可以简单地理解，将mxd文档整体发布到ArcGIS Server上，这个服务是遵守了WMS规范的。

在ArcGIS Server上，这种服务叫MapService。

在其他开源软件（如QGIS）和开源地理服务器上（如GeoServer和MapServer），WMS有其他的实现，ESRI只不过自己细化、拓展了WMS，成为自家的地图服务。

也就是说，WMS≠MapService。但是MapService可以提供WMS服务——这就说明，一个mxd发布的MapService可以包含WMS服务，类似于WMS派生出了MapService。

【注】ESRI也提供了WMS的支持，在发布MapServer和ImageServer时可以启用WMS。见3.1和Server帮助文档。】

在本人的实践中，GeoServer和ArcGIS Server这两大主流地理服务器都支持WMS，WMS最终向前端发来请求返回的，是请求地理范围内的一张图片。

有关WMS还有更详细的各路请求参数，以下WFS、WCS、WPS也是，有能力的朋友可以到OGC官网找到相关标准自行阅读，此处暂不展开。

2.2 WFS

网络要素服务，WebFeatureService。

ESRI将其拓展为FeatureService（即FeatureService≠WFS），但是也对原生的WFS提供了支持，见3.1。

FeatureService支持从文件发布（CSV、Excel、Shapefile），也支持从地理数据库发布，还支持从mxd发布（在发布MapService时启用FeatureService）。

与返回整张图片的WMS不同，WFS返回的是带有几何和属性信息的实际要素，客户端（浏览器）可以将这些要素与属性用于任何类型的地理空间分析。

WFS 服务也支持过滤器，由此用户可以在数据上执行空间查询和属性查询。

在ArcGIS Server发布WFS时，ArcGIS Server会自动忽略栅格图层。WFS仅支持企业地理数据库发布，或者从一个mxd发布。

2.3 WCS

网络表面服务，WebCoverageService。也叫网络覆盖服务，主要是栅格影像。ArcGIS Server上的MapService、ImageService和GeoDataService均可使用从属它们的子一级WCS服务。

用mxd发布MapService时启用WCS（WCS只会识别栅格图层，矢量图层等其他图层会被忽略），当然也可以单独拿一幅栅格影像发布ImageService时启用WCS，也可以在发布GeoDataService时启用WCS。

WCS 的数据源应为下列任一数据形式：

• 有栅格图层的地图文档（mxd）
• 栅格数据集或镶嵌数据集（在Geodatabase中）
• 引用栅格数据集或镶嵌数据集的图层文件（.lyr）
• 包含栅格数据的地理数据库（10.1及以上的Server不支持mdb）

【注】WCS中的C=Coverage，但是不等于ArcGIS早期版本的Coverage数据。

尽管WCS的数据源很多，但是都绕不开一个核心词：Coverage，也即覆盖数据，也即栅格数据，可以是影像栅格，也可以是普通含义上的栅格。

2.4 WMTS

网络瓦片（切片）地图服务，WebMapTileService。

这个在发布MapService和ImageService的缓存服务时，进行多级别切图即可调用WMTS，无需开启WMTS（因为切图默认就是WMTS）。

有关如何在发布MapService或ImageService时创建作缓存服务，请参考：点我

目前，JsAPI和OpenLayers支持ArcGIS Server的WMTS。

与WMS最大的区别就是WMTS可以将地图切成多个网格，在不同的比例尺下切出N套缓存小方片，把WMS返回的整张大图切开，有利于网络传输。

2.5 WPS（与图层无关，但是属于OGC常用规范也顺带一提）

网络处理服务，WebProcessService。

即在服务器端进行地理处理任务，结果再返回到客户端。在ArcGIS Server中拓展为GPService（即Geoprocess Service)。

同样，在发布GPService时可以启用WPS服务。但是此文讲的是可操作图层，这里就不展开了，待到后期讲GPService和Task时会展开。

目前，uDig、Openlayers均支持ArcGIS Server上的WPS。而JsAPI使用的是GPService本身。

3. 图层与Server服务对应表

注意！并不是所有的图层都用Server上的服务创建（如GraphicLayer、GeoJSONLayer、CSVLayer等），也并不是所有的服务都是拿来创建图层的（如后期学到的Task要用到NAService等）。

ps：Server上的服务不仅仅可以在JsAPI调用，Runtime SDK开发的产品也能用。

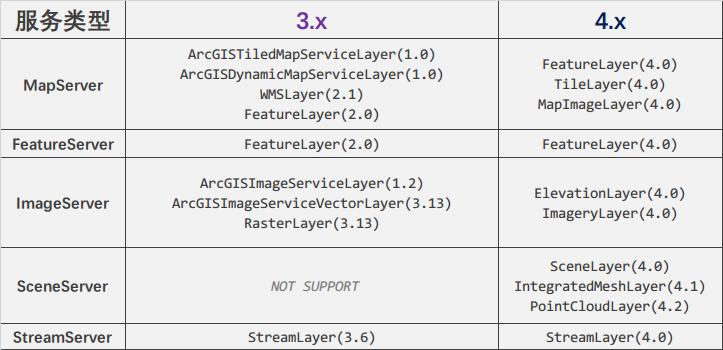

3.1 JsAPI 3.X & 4.X图层对比

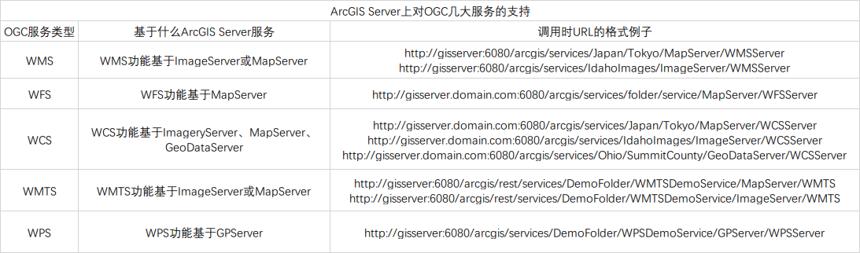

需要说明的是，OGC各种标准的支持如下图所示。

有关更详细的ArcGIS Server发布这些常用OGC服务的教程，请看ArcGIS Server在线帮助。

3.2 举例说明

在3.x中（3.25），创建WMSLayer、ArcGISDynamicMapServiceLayer举例：

以上为WMSLayer，以下是ArcGISDynamicMapServiceLayer。

在4.x中（4.8），创建MapImageLayer、PointCloudLayer举例：

以上为MapImageLayer，以下是PointCloudLayer。

注意，jsAPI的图层类型有很多，除了MapImageLayer和PointCloudLayer这两种图层外，大多数图层不仅可以用ArcGIS Server上的服务创建，也可以用PortalID创建。

3.3 ArcGIS Server上其他服务有什么用

见Server的帮助文档。Server上不仅有数据类型的服务（上表），还有处理类型的服务，例如用于支持网络分析的NAServer等。
