一）流程概述

在使用Qt Designer设计窗体界面时，我们可以使用Widget Box里的窗体控件非常方便的绘制界面，比如拖进去一个按钮，一个文本编辑器等。虽然Qt Designer里的控件可以满足我们大部分的需求，但是有时候，也会产生一些特殊的需要，比如一个输入框，我们要输入的是经纬度，此时就会有两种输入方式，一种是小数形式，一种是度分秒的形式，此时只使用一个简单的LineEdit是无法满足需求的。我们设想构造这样一个输入控件，它可以支持浮点数输入，同时它还具有一个属性，更改这个属性可以使其切换为经纬度输入形式。如果我们的多个窗体上都需要输入经纬度，那么构造这样一个控件，将会非常方便。下面就以此为例，讲解一下如何创建自定义的窗体控件。

        第一步：创建QtDesigner自定义控件工程

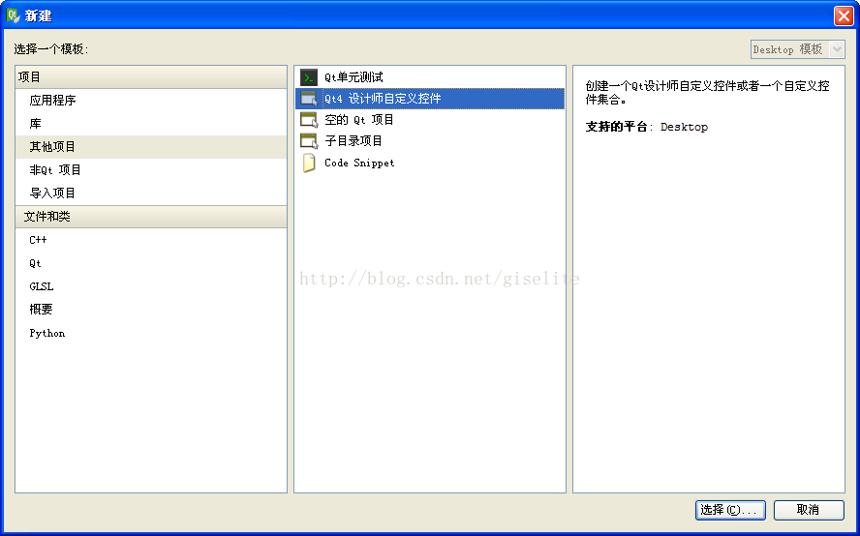

打开Qt Creator,创建一个Qt 设计师自定义控件，如下图所示：

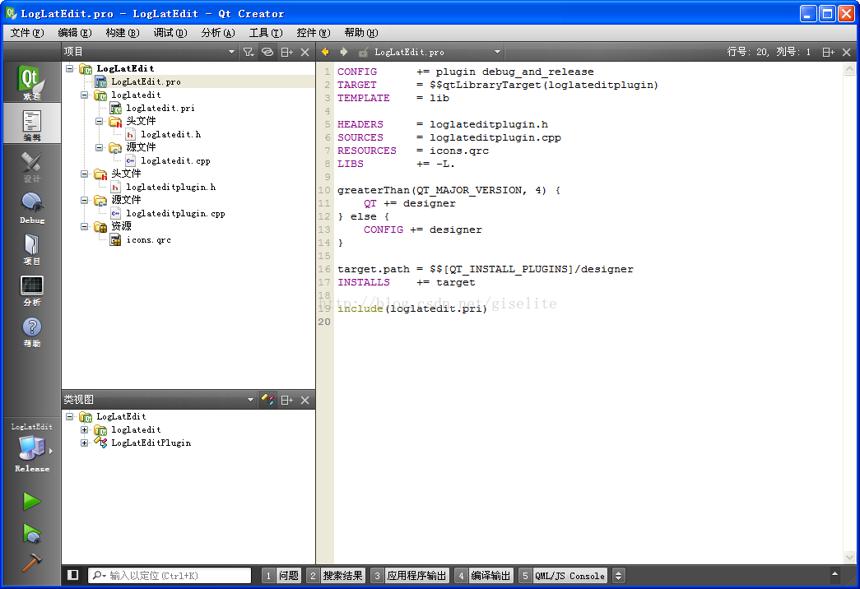

根据向导提示，创建好工程，这里取名为LogLatEdit，工程目录如下图所示：

        第二步：编译控件工程

为了淌通整个自定义控件的编写流程，我们先不做任何更改，切换为Release版本，直接编译一下。

        第三步：部署插件

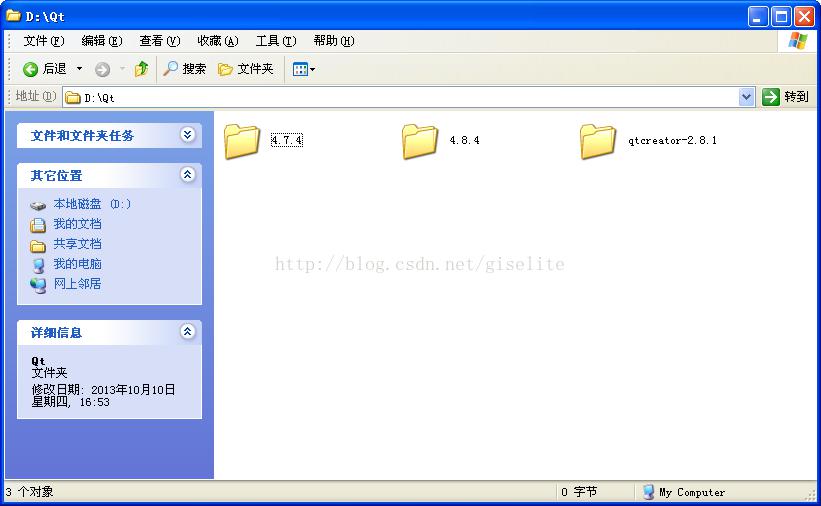

编译完成后，在输出目录下，将生成的dll文件和lib文件一起拷贝到Qt的插件目录下，以我使用的Qt 4.8.4为例，在Qt 4.8.4的安装目录D:\Qt\4.8.4下，找到plugins目录，在其中找到designer目录，然后把dll和lib放进去，完整路径为：D:\Qt\4.8.4\plugins\designer。之后，启动D:\Qt\4.8.4\bin下的designer.exe，创建一个窗体，此时就会发现在左侧的Widget Box里出现了我们自己的LogLatEdit控件，我们可以像使用其它控件一样，把我们自己的控件拖绘到窗体上，如下图所示：

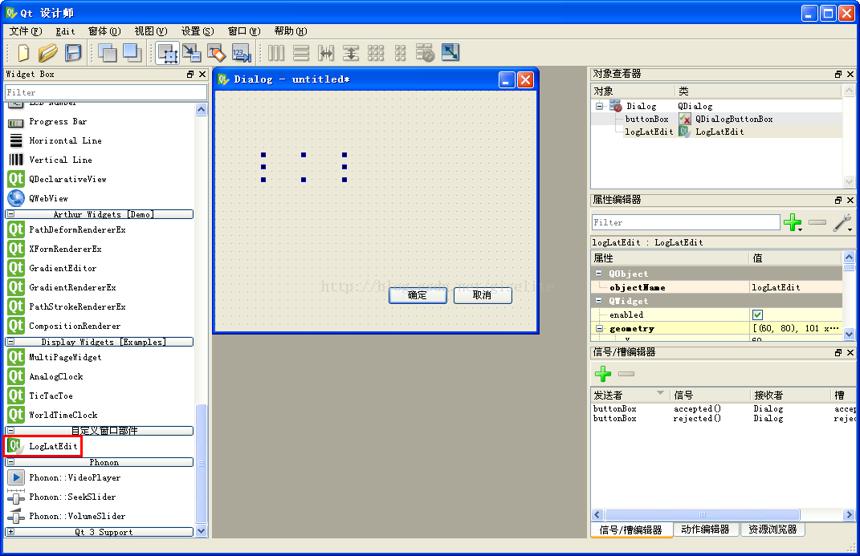

如果自定义控件没有出现在Widgetbox里，那么此时你可以通过【帮助-关于插件】菜单，打开插件信息对话框，点击刷新按钮，只要你没有忘记把dll和lib文件拷贝到正确的位置，插件都会自动识别并加载。对于其它版本的Qt也一样，比如我自己的电脑里安装了好几个版本的Qt，对于其它版本的Qt，做法也是一样，只需要把插件工程生成的dll和lib文件放置到相应版本的插件目录下去即可。

到此，我们就理清了如何创建一个自定义控件，并且知道了如何部署、加载并使用自定义控件。下面我们开始编写我们需要的控件，对于只想了解自定义控件开发过程的读者，至此就已经知道如何做了，那么后面的内容您可以略过不读了。

二）控件界面设计

既然是控件，就应该有界面，默认生成的控件类只是一个继承了QWidget的类，如下：

  1. #ifndef LOGLATEDIT_H
  2. #define LOGLATEDIT_H
  3. #include <QWidget>
  4. class LogLatEdit : public QWidget
  5. {
  6. Q_OBJECT
  7. public:
  8. LogLatEdit(QWidget *parent = 0);
  9. };
  10. #endif

我们需要的是如下的控件组合：

该控件在输入浮点型模式下，是上面那样，直接输入以度为单位的浮点数即可，如果经纬度信息不是以度为单位的，此时自己换算的话非常麻烦，因此可以切换为度分秒的输入模式，也就是下面哪种样子。为此，我们需要添加一个LineEidt，两个SpinBox和一个DoubleSpinBox以及一些Label控件。

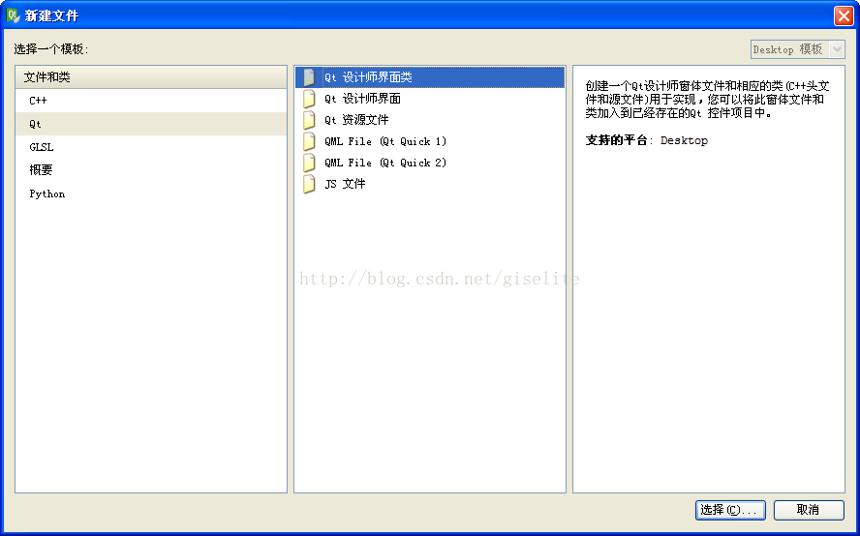

为了简单起见，我不想自己手动去写这些界面相关的代码，为此我们可以先删掉默认生成的loglatedit.h和loglatedit.cpp文件，这样我们就可以重新使用LogLatEdit这个名称重新新建一个ui类了。右键工程，选择“添加新文件”，使用Qt下的“Qt设计师界面类”模板，创建一个ui类，如下图所示：

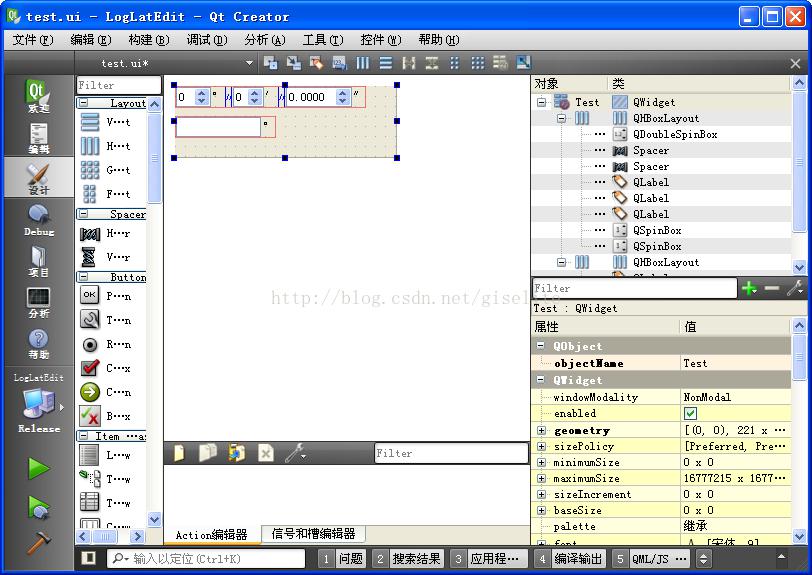

这个界面类，我们重新命名为我们需要的控件名称LogLatEdit，之后编辑ui文件，调整QWidget的大小，然后绘制控件，如图：

这里使用了HorizontalLayout控件对控件组合进行分组，为了演示方便，此处将二者拖放开来，最终的控件，实际上是两个水平布局叠加在一起，每次只有一个控件组合可见。

当然另一个做法也是可行的，那就是不要删除最初默认生成的loglatedit文件，而是把这个新建的ui类命名为别的名字，比如test，在绘制好控件之后，编译一下，然后找到Moc生成的ui_test.h文件，打开该文件，我们把相应的代码拷贝到我们的LogLatEdit控件类中去，然后做适当的修改，比如设定两个控件组合的位置及可见性，以及控件容器QWidget的大小等。这里为了把所有相关的代码都放在一起，便于读者测试，使用的就是这种方式。

使用ui类的方式比较方便，所有与界面相关的处理都可以在窗体设计器中完成，并且界面与代码分离，这种代码管理模式逻辑清晰，便于管理。不过使用ui类时，如果我们的ui类名称不是默认的LogLatEdit，则需要修改一下插件类中创建插件的代码，主要是修改loglateditplugin.cpp文件里createWidget方法中返回的控件对象。

经过修改之后我们的经纬度控件的代码如下：

  1. #ifndef LOGLATEDIT_H
  2. #define LOGLATEDIT_H
  3. #include <QWidget>
  4. #include <QtCore/QVariant>
  5. #include <QtGui/QAction>
  6. #include <QtGui/QApplication>
  7. #include <QtGui/QButtonGroup>
  8. #include <QtGui/QDoubleSpinBox>
  9. #include <QtGui/QHBoxLayout>
  10. #include <QtGui/QHeaderView>
  11. #include <QtGui/QLabel>
  12. #include <QtGui/QLineEdit>
  13. #include <QtGui/QSpacerItem>
  14. #include <QtGui/QSpinBox>
  15. #include <QtGui/QWidget>
  16. class LogLatEdit : public QWidget
  17. {
  18. Q_OBJECT
  19. public:
  20. LogLatEdit(QWidget *parent = 0);
  21. private:
  22. QWidget *horizontalLayoutWidget;
  23. QHBoxLayout *horizontalLayout;
  24. QSpinBox *spinBox;
  25. QLabel *label_7;
  26. QSpinBox *spinBox_2;
  27. QLabel *label_8;
  28. QDoubleSpinBox *doubleSpinBox;
  29. QLabel *label_9;
  30. QWidget *horizontalLayoutWidget_2;
  31. QHBoxLayout *horizontalLayout_2;
  32. QLineEdit *lineEdit;
  33. QLabel *label_6;
  34. QSpacerItem *horizontalSpacer;
  35. QSpacerItem *horizontalSpacer_2;
  36. };
  37. #endif

源文件：

  1. #include "loglatedit.h"
  2. LogLatEdit::LogLatEdit(QWidget *parent) :
  3. QWidget(parent)
  4. {
  5. this->resize(160, 22);
  6. this->setMinimumSize(QSize(160,22)); //限定控件的大小
  7. this->setMaximumSize(QSize(200,22));
  8. horizontalLayoutWidget = new QWidget(this);
  9. horizontalLayoutWidget->setObjectName(QString::fromUtf8("horizontalLayoutWidget"));
  10. horizontalLayoutWidget->setGeometry(QRect(0, 0, 160, 22));
  11. horizontalLayout = new QHBoxLayout(horizontalLayoutWidget);
  12. horizontalLayout->setSpacing(1);
  13. horizontalLayout->setObjectName(QString::fromUtf8("horizontalLayout"));
  14. horizontalLayout->setContentsMargins(0, 0, 0, 0);
  15. spinBox = new QSpinBox(horizontalLayoutWidget);
  16. spinBox->setObjectName(QString::fromUtf8("spinBox"));
  17. spinBox->setMinimumSize(QSize(35, 20));
  18. spinBox->setMaximumSize(QSize(35, 20));
  19. spinBox->setMaximum(90);
  20. horizontalLayout->addWidget(spinBox);
  21. label_7 = new QLabel(horizontalLayoutWidget);
  22. label_7->setObjectName(QString::fromUtf8("label_7"));
  23. QSizePolicy sizePolicy(QSizePolicy::Fixed, QSizePolicy::Preferred);
  24. sizePolicy.setHorizontalStretch(0);
  25. sizePolicy.setVerticalStretch(0);
  26. sizePolicy.setHeightForWidth(label_7->sizePolicy().hasHeightForWidth());
  27. label_7->setSizePolicy(sizePolicy);
  28. label_7->setMinimumSize(QSize(3, 20));
  29. label_7->setSizeIncrement(QSize(1, 0));
  30. horizontalLayout->addWidget(label_7);
  31. horizontalSpacer = new QSpacerItem(0, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);
  32. horizontalLayout->addItem(horizontalSpacer);
  33. spinBox_2 = new QSpinBox(horizontalLayoutWidget);
  34. spinBox_2->setObjectName(QString::fromUtf8("spinBox_2"));
  35. spinBox_2->setMinimumSize(QSize(35, 20));
  36. spinBox_2->setMaximumSize(QSize(35, 20));
  37. spinBox_2->setMaximum(90);
  38. horizontalLayout->addWidget(spinBox_2);
  39. label_8 = new QLabel(horizontalLayoutWidget);
  40. label_8->setObjectName(QString::fromUtf8("label_8"));
  41. sizePolicy.setHeightForWidth(label_8->sizePolicy().hasHeightForWidth());
  42. label_8->setSizePolicy(sizePolicy);
  43. label_8->setMinimumSize(QSize(3, 20));
  44. label_8->setSizeIncrement(QSize(1, 0));
  45. horizontalLayout->addWidget(label_8);
  46. horizontalSpacer_2 = new QSpacerItem(0, 20, QSizePolicy::Expanding, QSizePolicy::Minimum);
  47. horizontalLayout->addItem(horizontalSpacer_2);
  48. doubleSpinBox = new QDoubleSpinBox(horizontalLayoutWidget);
  49. doubleSpinBox->setObjectName(QString::fromUtf8("doubleSpinBox"));
  50. doubleSpinBox->setMinimumSize(QSize(66, 20));
  51. doubleSpinBox->setMaximumSize(QSize(66, 20));
  52. doubleSpinBox->setDecimals(4);
  53. doubleSpinBox->setMaximum(90);
  54. horizontalLayout->addWidget(doubleSpinBox);
  55. label_9 = new QLabel(horizontalLayoutWidget);
  56. label_9->setObjectName(QString::fromUtf8("label_9"));
  57. sizePolicy.setHeightForWidth(label_9->sizePolicy().hasHeightForWidth());
  58. label_9->setSizePolicy(sizePolicy);
  59. label_9->setMinimumSize(QSize(3, 20));
  60. label_9->setSizeIncrement(QSize(1, 0));
  61. horizontalLayout->addWidget(label_9);
  62. horizontalLayoutWidget_2 = new QWidget(this);
  63. horizontalLayoutWidget_2->setObjectName(QString::fromUtf8("horizontalLayoutWidget_2"));
  64. horizontalLayoutWidget_2->setGeometry(QRect(0, 0, 160, 22));
  65. horizontalLayout_2 = new QHBoxLayout(horizontalLayoutWidget_2);
  66. horizontalLayout_2->setSpacing(1);
  67. horizontalLayout_2->setObjectName(QString::fromUtf8("horizontalLayout_2"));
  68. horizontalLayout_2->setContentsMargins(0, 0, 0, 0);
  69. lineEdit = new QLineEdit(horizontalLayoutWidget_2);
  70. lineEdit->setObjectName(QString::fromUtf8("lineEdit"));
  71. lineEdit->setInputMethodHints(Qt::ImhDigitsOnly|Qt::ImhFormattedNumbersOnly);
  72. horizontalLayout_2->addWidget(lineEdit);
  73. label_6 = new QLabel(horizontalLayoutWidget_2);
  74. label_6->setObjectName(QString::fromUtf8("label_6"));
  75. horizontalLayout_2->addWidget(label_6);
  76. label_7->setText(QApplication::translate("LogLatEdit", "\302\260", 0, QApplication::UnicodeUTF8));
  77. label_8->setText(QApplication::translate("LogLatEdit", "\342\200\262", 0, QApplication::UnicodeUTF8));
  78. label_9->setText(QApplication::translate("LogLatEdit", "\342\200\263", 0, QApplication::UnicodeUTF8));
  79. label_6->setText(QApplication::translate("LogLatEdit", "\302\260", 0, QApplication::UnicodeUTF8));
  80. horizontalLayoutWidget_2->setVisible(false);
  81. QMetaObject::connectSlotsByName(this);
  82. }

至此，界面相关的事情就做完了，后面我们需要给这个控件添加两个属性，一个输入模式属性，更改这个属性时，我们的控件可以在两种输入模式下切换，另一个属性就是经纬度值，我们要使其可以设置和返回经纬度值。

三）控件属性函数实现

窗体控件都有属性，比如QLineEdit就有text属性，另外还有设置属性，比如QLineEdit的readOnly属性。下面就讲解一下如何给自己的控件添加属性的问题。对于我们的经纬度输入控件，它应该具有一个设置属性和一个值属性，我们把设置属性命名为inputMode，把值属性命名为value，先来讲解设置属性inputMode。

对于inputMode属性，它应该是一个枚举值，分别对应控件的两种状态，即浮点输入模式和经纬度输入模式，因此这个类型应该定义为枚举型。另外对于Qt的控件类，如何声明属性，我们可以参考Qt的源代码，比如D:\Qt\4.8.4\src\gui\widgets目录下QMainWindow的定义，我们可以仿照其做法，实现输入模式属性，这里不多做解释，直接给出代码：

  1. class LogLatEdit : public QWidget
  2. {
  3. Q_OBJECT
  4. Q_ENUMS(InputMode)
  5. Q_PROPERTY(InputMode inputMode READ inputMode WRITE setInputMode)
  6. Q_PROPERTY(float value READ value WRITE setValue)
  7. public:
  8. LogLatEdit(QWidget *parent = 0);
  9. enum InputMode
  10. {
  11. Float,      //float number mode
  12. DegSecMin   //Degree second minute mode
  13. };
  14. InputMode inputMode()const;
  15. void setInputMode(const InputMode mode);
  16. double value() const;
  17. void setValue(const double val);
  18. //其余略
  19. };

仿照QMainWindow的DockOptions属性和iconSize属性，我们实现我们的inputMode和value属性。这里注意一下使用Q_PROPERTY宏声明属性的方法，用法很简单，不多解释。下面是对应属性的实现代码：

  1. LogLatEdit::InputMode LogLatEdit::inputMode() const
  2. {
  3. return m_Mode;
  4. }
  5. void LogLatEdit::setInputMode(const InputMode mode)
  6. {
  7. double val = this->value();
  8. if(mode==DegSecMin)
  9. {
  10. horizontalLayoutWidget->setVisible(true);
  11. horizontalLayoutWidget_2->setVisible(false);
  12. }
  13. else
  14. {
  15. horizontalLayoutWidget->setVisible(false);
  16. horizontalLayoutWidget_2->setVisible(true);
  17. }
  18. m_Mode = mode;
  19. this->setValue(val);
  20. }
  21. double LogLatEdit::value() const
  22. {
  23. if(this->inputMode()==Float)
  24. {
  25. return this->lineEdit->text().toDouble();
  26. }
  27. else
  28. {
  29. double val = 0;
  30. val = this->spinBox->value() +
  31. double(this->spinBox_2->value())/60.0 +
  32. this->doubleSpinBox->value()/3600.0;
  33. return val;
  34. }
  35. }
  36. void LogLatEdit::setValue(const double val)
  37. {
  38. m_Value = val;
  39. if(this->inputMode()==Float)
  40. {
  41. this->lineEdit->setText(tr("%1").arg(val));
  42. }
  43. else
  44. {
  45. this->spinBox->setValue(int(val));
  46. this->spinBox_2->setValue(int((val-int(val))*60));
  47. this->doubleSpinBox->setValue(((val-int(val))*60-int((val-int(val))*60)));
  48. }
  49. }

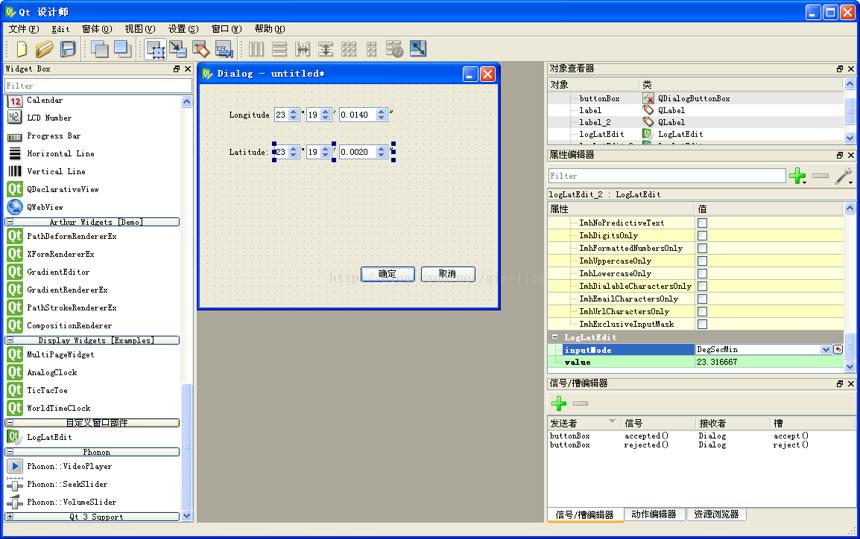

控件编写完毕以后，把生成的dll和lib文件一起拷贝到Qt安装目录下的插件目录里，比如我安装在D盘里的Qt 4.8.4，路径为：D:\Qt\4.8.4\plugins\designer，拷贝进去以后，这个插件就可以被Qt Designer加载了，此时这个自定义控件就可以像普通的控件一样使用了。当然如有必要，还可以给这个控件添加一些信号和槽，另外按照经纬度的取值范围不同，做一下区分经度和维度的处理，本例中不需要这么复杂，就不再深入探索了，下面是使用自定义的经纬度输入控件的效果：

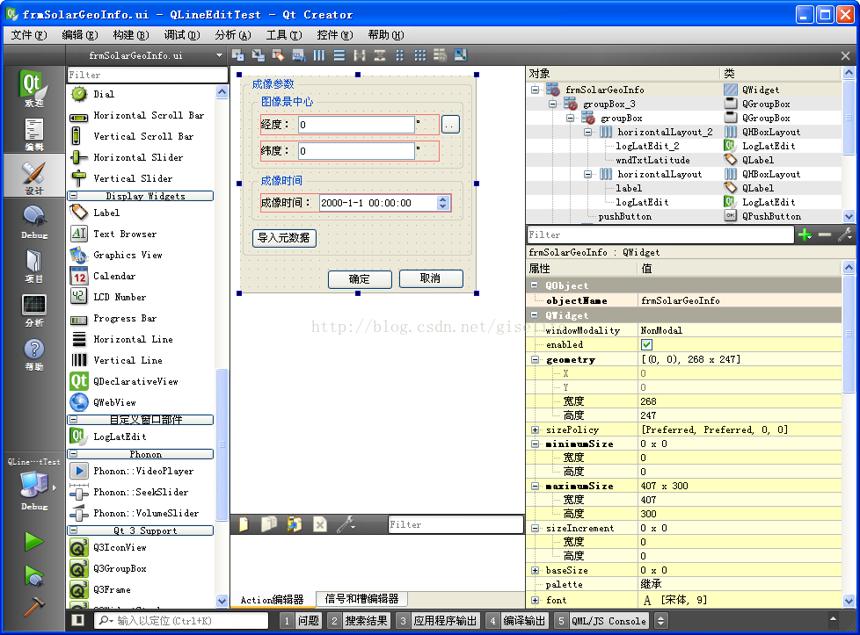

到目前为止，我们已经可以在Qt Designer中使用自定义的控件绘制界面了，但是这个时候，事情还没有完，因为使用QtCreator时，会发现其界面设计器中并没有我们的自定义控件。另外当我们用Qt Designer绘制完控件后，编译时会发生找不到“loglatedit.h”头文件的编译错误。这个问题很容易理解，首先我们可以想到的是Qt Creator和Qt Designer的自定义控件目录是不同的，我自己的机器里，Qt和Qt Creator的安装目录如下：

当我把自定义控件的dll和lib文件拷贝到D:\Qt\4.8.4\plugins\designer目录下，再启动D:\Qt\4.8.4\bin目录下的designer.exe，这个插件可以加载到Widget Box里面去，但是如果我启动D:\Qt\qtcreator-2.8.1\bin目录下的Qt Creator，我们的插件并不会出现在Qt Creator的设计器中。因此，对于Qt Creator，我们也需要执行以下控件的安装，那么具体要安装到哪里去呢？经过在Qt Creator安装目录下一番查找，发现D:\Qt\qtcreator-2.8.1\bin\plugins\designer这个目录下存在和D:\Qt\4.8.4\plugins\designer目录下同名的dll文件，于是我们猜测这个目录就是Qt Creator的控件安装目录，接下来拷贝loglateditplugin.dll到这个目录下，之后重新打开Qt Creator，发现自定义控件加载成功了，于是第一个问题解决了。

对于第二个问题，我们很容易想到使用一个动态库时，除了要有dll和lib文件外，还需要头文件，而对于某一版本的Qt SDK，其界面相关的头文件都放置在QtGui目录下，于是我将工程中经纬度输入控件的头文件loglatedit.h拷贝到D:\Qt\4.8.4\include\QtGui目录下，再次试验，发现编译可以通过，但是连接失败，尝试将相应的lib文件放到D:\Qt\4.7.4\lib目录下并且把该lib库添加为工程的依赖库，依然连接失败。这表明Qt的自定义控件工程并没有导出我们的自定义控件，因此其生成的库文件loglateditplugin.lib里并没有自定义控件的信息。因此要使用自定义控件，只能引入源码。

通过以上实验，总结一下具体的做法，列举如下：

1. 创建Qt 设计师自定义控件工程，编写自定义控件；

2. 拷贝release版的dll和lib文件到Qt Designer的插件目录下，如D:\Qt\4.8.4\plugins\designer，这样自定义控件即可在Qt Designer中使用；

3.拷贝dll文件到Qt Creator的集成Qt Designer的插件目录下，如：D:\Qt\qtcreator-2.8.1\bin\plugins\designer，使集成于Qt Creator中的Qt Designer可以加载并使用该控件；

4.拷贝自定义控件的头文件和源文件到使用自定义控件的工程中，并且添加到工程里面去，这样就可以正确编译并连接了。
